Предохранители и реле SEAT Ibiza (Mk4/6J, 2008-2012)
Схемы относятся к указанным годам и вариантам SEAT Ibiza (Mk4/6J, 2008-2012). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля SEAT.
Расположение предохранителей SEAT Ibiza 2008-2012
Предохранители прикуривателя (розетка) в SEAT Ibiza Это предохранители № 27 (2008–2009 гг.) или № 40 (2010–2012 гг.) (вход 12 В/прикуриватель), № 16 (гнездо багажного отделения, при наличии) в блоке предохранителей панели приборов.
Оглавление
Цветовая маркировка предохранителей
Цветовая маркировка предохранителей
| Цвет | Номинал, Ампер |
|---|---|
| Gray | 2 |
| Пурпурный | 3 |
| Светло-коричневый | 5 |
| Коричневый | 7.5 |
| Red | 10 |
| Blue | 15 |
| Желтый | 20 |
| Белый или прозрачный | 25 |
| Зеленый | 30 |
| Апельсин | 40 |
Расположение блока предохранителей
Расположение блока предохранителей

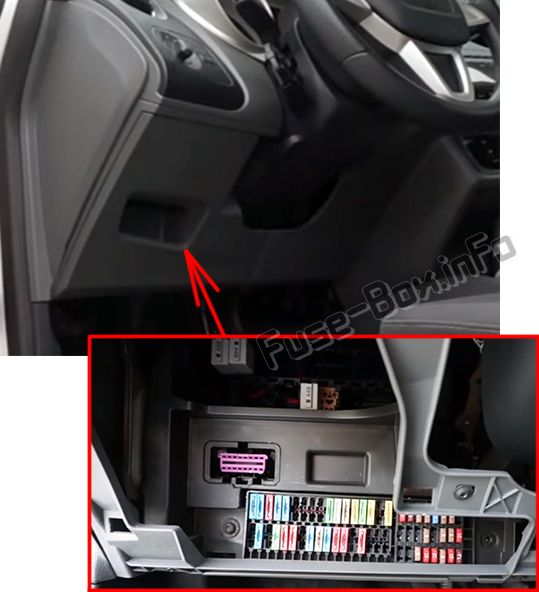

Пассажирский отсек
Предохранители расположены с левой стороны приборной панели за панелью.

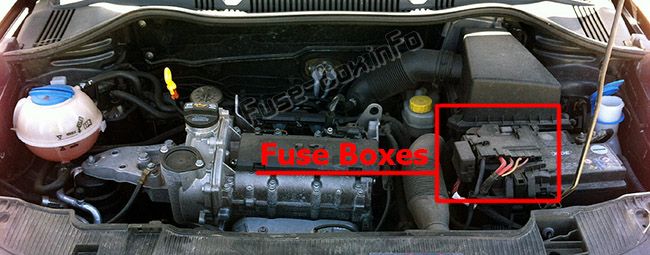

Моторного отсека
Он находится в моторном отсеке над аккумулятором.
Схемы блока предохранителей
Схемы блока предохранителей
2008

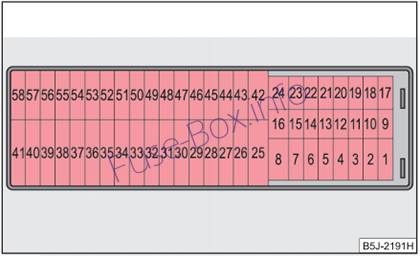

Приборная доска
| Число | Потребитель | Amp |
|---|---|---|
| 1 | Усилитель руля/Работа двигателя | 7,5 |
| 2 | Панель приборов/Отопитель/Autoclima/Climatronic/Электрохромированные зеркала/Реле давления кондиционера/ Вентилятор Clima, Kisi | 10 |
| 3 | Блок управления бензиновым двигателем/расходомер/блок управления дизельным двигателем/катушки реле/работа двигателя | 5 |
| 4 | Переключатель ABS/ESP (датчик поворота) | 10 |
| 5 | Форсунка обогрева фонаря заднего хода | 10 |
| 6 | Диагноз | 10 |
| 7 | источник питания AIRBAG | 5 |
| 8 | Работа бензинового двигателя / двухтурбинный вторичный водяной насос | 10 |
| 9 | Очистите насос | 10 |
| 10 | GRA (Регулятор скорости)/Сцепление (бензин)/Тормоза (все) | 5 |
| 11 | Вакантно | |
| 12 | Автоматическая коробка передач | 10 |
| 13 | Приходить домой | 5 |
| 14 | Левые фары AFS | 15 |
| 15 | Правые фары AFS | 15 |
| 16 | Блок управления фарами AFS | 15 |
| 17 | Подсветка номерного знака ♦ Диммер + Индикатор положения | 5 |
| 18 | Управление фарами | 5 |
| 19 | Электронный блок управления | 5 |
| 20 | Индикаторы | 15 |
| 21 | Управление светом | 10 |
| 22 | Электронный блок управления | 5 |
| 23 | Модуль впрыска двигателя | 5 |
| 24 | Освещение перчаточного ящика, освещение багажника, освещение салона | 10 |
| 25 | Помощь при парковке | 20 |
| 26 | Буксировочный крюк | |
| 27 | Вход 12 Вольт/прикуриватель | 15 |
| 28 | Лямбда-зонд | 10 |
| 29 | Питание двигателя | 20 |
| 30 | Работа бензинового двигателя | 10 |
| 31 | Работа бензинового двигателя/свечи накаливания/катушка реле/электрический вентилятор с двойным турбонаддувом | 10 |
| 32 | Блок управления дизельным двигателем | 15 |
| 33 | Подача питания на выключатель обогревателя сцепления | 5 |
| 34 | Блок управления подачей топлива / Питание двигателя Bi-Turbo | 15 |
| 35 | Блок управления двигателем (бензин) | 15 |
| 36 | Фара дальнего света, правая | 10 |
| 37 | Фара дальнего света, левая | 10 |
| 38 | Начать отключение питания | 15 |
| 39 | Стеклоочиститель заднего стекла | 10 |
| 40 | Наружное зеркало с электроприводом | 15 |
| 41 | Электродвигатель вентилятора (отопитель/полуавтоматический климатайзер/климатроник) | 25 |
| 42 | Horn | 20 |
| 43 | Панель приборов/Диагностика | 5 |
| 44 | Стеклоочистители | 20 |
| 45 | Обогрев заднего стекла | 20 |
| 46 | Радио/телефон VDA/Bluetooth/подрулевые переключатели | 20 |
| 47 | Климатроник/автоклимат | 5 |
| 48 | Блокировка | 15 |
| 49 | Переднее электростеклоподъемник | 30 |
| 50 | Задние электрические стеклоподъемники | 30 |
| 51 | Зеркальный обогреватель | 5 |
| 52 | Тревога/датчик объема | 15 |
| 53 | Блок управления подачей топлива TF3 | 15 |
| 54 | Фонарь заднего хода для автоматической коробки передач | 15 |
| 55 | Трансформатор включен | 15 |
| 56 | Би-турбо блок управления подачей топлива | 15 |
| 57 | Ближний свет фар (правая сторона) | 15 |
| 58 | Ближний свет фар (левая сторона) | 15 |
Предохранители под рулем в держателе реле (2008 г.)
| Число | Потребитель | Амперы |
|---|---|---|
| Предохранители PTC: | ||
| 1 | Дополнительный электрический обогрев воздухом | 40 |
| 2 | Дополнительный электрический обогрев воздухом | 40 |
| 3 | Дополнительный электрический обогрев воздухом | 40 |
| Предохранители AUX 1: | ||
| 1 | Ближний свет фар (левая сторона) | 5 |
| 2 | Ближний свет фар (правая сторона) | 5 |
| 3 | Рычаг автоматической коробки передач | |
| Предохранители AUX 2: | ||
| 1 | Панорамная крыша | 20 |
| 2 | Датчик дождя | 5 |
| 3 | Насос омывателя фар | 20 |
Моторный отсек (2008 г.)
| Число | Потребитель | Амперы |
|---|---|---|
| Металлические предохранители (Эти предохранители можно заменить только в авторизованном сервисном центре): | ||
| 1 | Генератор | 175 |
| 2 | Поставка интерьера купе | 110 |
| 3 | Насос гидроусилителя руля | 40 |
| 4 | Блок АБС | 40 |
| 5 | Электровентилятор/обогреватель Clima/вентилятор | 50 |
| 6 | Предварительный подогрев свечей накаливания (дизель) / блок управления коробкой передач | 40 |
| Неметаллические предохранители: | ||
| 1 | Блок АБС | 25 |
| 2 | Электровентилятор климатического обогревателя/вентилятора | 30 |
| 3 | Климатический вентилятор | 5 |
| 4 | Блок АБС | 10 |
| 5 | Электронный блок управления | 5 |
| 6 | Модуль впрыска | 5 |
2009
Приборная доска
| Число | Потребитель | Амперы |
|---|---|---|
| 1 | Усилитель руля/Работа двигателя | 7,5 |
| 2 | Диагностика/Отопитель/Автоклимат/CIimatronic/Электро-неослепляющее зеркало/Навигатор/Прессостат кондиционера/ Вентилятор климата, Kisi | 10 |
| 3 | Блок управления бензиновым двигателем/расходомер/блок управления дизельным двигателем/катушки реле/работа двигателя | 5 |
| 4 | Переключатель ABS/ESP (датчик поворота) | 10 |
| 5 | Форсунка обогрева фонаря заднего хода | 10 |
| 6 | Приборная доска | 5 |
| 7 | Задний противотуманный фонарь | 5 |
| 8 | Вакантно | |
| 9 | Рычаг фары | 10 |
| 10 | Рычаг фар/Сцепление (бензин)/Тормоза (все) | 5 |
| 11 | Блок управления подушками безопасности | 5 |
| 12 | Автоматическая коробка передач/ Рычаг включения фар | 10 |
| 13 | Управление боковыми зеркалами | 5 |
| 14 | Левые фары AFS | 15 |
| 15 | Правые фары AFS | 15 |
| 16 | Розетка в багажном отделении | 15 |
| 17 | Подсветка номерного знака/Диммер/Боковой световой индикатор | 5 |
| 18 | Диммер | 5 |
| 19 | Электронный блок управления | 5 |
| 20 | Индикаторы | 15 |
| 21 | Управление освещением, приборная панель | 5 |
| 22 | Электронный блок управления, подогрев зеркал | 5 |
| 23 | Модуль впрыска двигателя/ Датчик дождя/ Рычаг переключения передач/ Реле стартера | 7,5 |
| 24 | Освещение перчаточного ящика, освещение багажника, освещение салона | 10 |
| 25 | Помощь при парковке | 5 |
| 26 | Буксировочный крюк | |
| 27 | Вход 12 В/прикуриватель | 15 |
| 28 | Лямбда-зонд | 10 |
| 29 | Питание двигателя | 20 |
| 30 | Работа бензинового двигателя | 10 |
| 31 | Работа бензинового двигателя/свечи накаливания/катушка реле/электрический вентилятор с двойным турбонаддувом | 10 |
| 32 | Блок управления дизельным двигателем | 15 |
| 33 | Подача питания на выключатель обогревателя сцепления | 5 |
| 34 | Блок управления подачей топлива / Питание двигателя Bi-Turbo | 15 |
| 35 | Блок управления подогревом сидений | 25 |
| 36 | Правая фара дальнего света/ Возвращение домой | 10 |
| 37 | Фара дальнего света, левая | 10 |
| 38 | Электродвигатель вентилятора | 30 |
| 39 | Вакантно | |
| 40 | Вакантно | |
| 41 | Вакантно | |
| 42 | Horn | 20 |
| 43 | Панорамная крыша | 30 |
| 44 | Стеклоочистители | 20 |
| 45 | Обогрев заднего стекла | 20 |
| 46 | Радио/телефон VDA/Bluetooth/подрулевые переключатели | 20 |
| 47 | Климатроник/автоклимат | 5 |
| 48 | Блокировка | 15 |
| 49 | Переднее электростеклоподъемник | 30 |
| 50 | Задние электрические стеклоподъемники | 30 |
| 51 | Блок управления автоматической коробкой передач | 30 |
| 52 | Тревога/датчик объема | 15 |
| 53 | Реле насоса ЭКП | 15 |
| 54 | Фонарь заднего хода для автоматической коробки передач, противотуманная фара | 15 |
| 55 | Трансформатор включен | 15 |
| 56 | Стеклоочиститель заднего стекла | 10 |
| 57 | Ближний свет фар (правая сторона) | 15 |
| 58 | Ближний свет фар (левая сторона) | 15 |
Предохранители под рулем в держателе реле (2009 г.)
| Число | Потребитель | Амперы |
|---|---|---|
| Предохранители PTC: | ||
| 1 | Дополнительный электрический обогрев воздухом | 40 |
| 2 | Дополнительный электрический обогрев воздухом | 40 |
| 3 | Дополнительный электрический обогрев воздухом | 40 |
| Предохранители AUX 1: | ||
| 1 | Ближний свет фар (левая сторона) | 15 |
| 2 | Ближний свет фар (правая сторона) | 15 |
| 3 | Насос омывателя фар | 20 |
| AUX 3 Предохранители: | ||
| 1 | Блок управления прицепом | 15 |
| 2 | Блок управления прицепом | 20 |
| 3 | Блок управления прицепом | 20 |
Моторный отсек (2009 г.)
| Число | Потребитель | Амперы |
|---|---|---|
| 1 | Блок АБС | 25 |
| 2 | Электровентилятор климатического обогревателя/вентилятора | 30 |
| 3 | Климатический вентилятор | 5 |
| 4 | Блок АБС | 10 |
| 5 | Электронный блок управления | 5 |
| 6 | Модуль впрыска | 30 |
2010
Приборная доска
| Число | Потребитель | Amps |
|---|---|---|
| 1 | Усилитель руля/Работа двигателя | 7,5 |
| 2 | Диагностика/Отопитель/Автоклимат/Климатроник/Электро-неослепляющие зеркала/Навигатор/Прессостат кондиционера/ Вентилятор климата/ Киси/ Блок управления AFS/Реле Coming home/Саундактор | 10 |
| 3 | Блок управления бензиновым двигателем/Расходомер/Блок управления дизельным двигателем/Реле катушки/Работа двигателя/Би-турбо блок управления подачей топлива | 5 |
| 4 | Переключатель ABS/ESP (датчик поворота)/рычаг освещения | 10 |
| 5 | Фонарь заднего хода/Подогрев форсунок | 10 |
| 6 | Приборная доска | 5 |
| 7 | Задний противотуманный фонарь | 7,5 |
| 8 | Вакантно | |
| 9 | Рычаг фары | 10 |
| 10 | Рычаг фар/Сцепление (бензин)/Тормоза (все) | 5 |
| 11 | Блок управления подушками безопасности | 5 |
| 12 | Автоматическая коробка передач/ Рычаг включения фар | 10 |
| 13 | Управление наружными зеркалами | 5 |
| 14 | Левые фары AFS | 15 |
| 15 | Правые фары AFS | 15 |
| 16 | Вакантно | |
| 17 | Подсветка номерного знака/Диммер/Боковой световой индикатор | 5 |
| 18 | Диммер | 5 |
| 19 | Электронный блок управления | 5 |
| 20 | Поворотники | 15 |
| 21 | Управление освещением, приборная панель | 5 |
| 22 | Электронный блок управления, подогрев зеркал | 5 |
| 23 | Модуль впрыска двигателя/ Датчик дождя/ Рычаг автоматической коробки передач/ Реле стартера | 7,5 |
| 24 | Освещение вещевого ящика, освещение багажника, освещение салона | 10 |
| 25 | Помощь при парковке | 5 |
| 26 | Буксировочный крюк | |
| 27 | Вакантно | |
| 28 | Лямбда-зонд | 10 |
| 29 | Питание двигателя | 20 |
| 30 | Работа бензинового двигателя | 10 |
| 31 | Работа бензинового двигателя/свечи накаливания/катушка реле/электрический вентилятор с двойным турбонаддувом | 10 |
| 32 | Блок управления двигателем | 15 |
| 33 | Электропитание выключателя сцепления/ реле подогрева/ датчик сервопривода | 5 |
| 34 | Блок управления подачей топлива / Питание двигателя Bi-Turbo | 15 |
| 35 | Вакантно | |
| 36 | Фара дальнего света, правая | 10 |
| 37 | Фара дальнего света, левая/Приходить домой | 10 |
| 38 | Электродвигатель вентилятора | 30 |
| 39 | Вакантно | |
| 40 | Вход 12 В/прикуриватель | 15 |
| 41 | Блок управления подогревом сидений/подстаканник | 25 |
| 42 | Horn | 20 |
| 43 | Панорамная крыша | 30 |
| 44 | Стеклоочистители | 20 |
| 45 | Обогрев заднего стекла | 30 |
| 46 | Радио/телефон VDA/Bluetooth/подрулевые переключатели | 20 |
| 47 | Климатроник/автоклимат | 5 |
| 48 | Блокировка | 25 |
| 49 | Переднее электростеклоподъемник | 30 |
| 50 | Задние электрические стеклоподъемники | 30 |
| 51 | Блок управления автоматической коробкой передач | 30 |
| 52 | Тревога/датчик объема | 15 |
| 53 | Реле электрокинетического насоса/блок управления подачей топлива би-турбо | 15 |
| 54 | Фонарь заднего хода для автоматической коробки передач, противотуманная фара | 15 |
| 55 | Трансформатор включен | 15 |
| 56 | Стеклоочиститель заднего стекла | 10 |
| 57 | Фара ближнего света (правая сторона) | 15 |
| 58 | Фара ближнего света (левая сторона) | 15 |
Предохранители под рулем в держателе реле (2010 г.)
| Число | Потребитель | Амперы |
|---|---|---|
| Предохранители PTC: | ||
| 1 | Дополнительный электрический обогрев воздухом | 40 |
| 2 | Дополнительный электрический обогрев воздухом | 40 |
| 3 | Дополнительный электрический обогрев воздухом | 40 |
| Предохранители AUX 1: | ||
| 1 | Ближний свет фар (левая сторона) | 15 |
| 2 | Ближний свет фар (правая сторона) | 15 |
| 3 | Насос омывателя фар | 20 |
| AUX 3 Предохранители: | ||
| 1 | Блок управления прицепом | 15 |
| 2 | Блок управления прицепом | 20 |
| 3 | Блок управления прицепом | 20 |
Моторный отсек (2010 г.)
| Число | Потребитель | Амперы |
|---|---|---|
| 1 | Блок АБС | 25 |
| 2 | Электровентилятор климатического обогревателя/вентилятора | 30 |
| 3 | Климатический вентилятор | 5 |
| 4 | Блок АБС | 10 |
| 5 | Электронный блок управления | 5 |
| 6 | Модуль впрыска | 30 |
2011
Приборная доска
| Число | Потребитель | Amps |
|---|---|---|
| 1 | Усилитель руля/Работа двигателя | 7,5 |
| 2 | Диагностика/Отопитель/Autodimate/Climatronic/Электрозеркала с антибликовым покрытием/Навигатор/Реле давления кондиционера/ Вентилятор климата/ Киси/ Блок управления AFS/Реле Приходить домой/Soundaktor | 10 |
| 3 | Блок управления бензиновым двигателем/Расходомер/Блок управления дизельным двигателем/Реле катушки/Работа двигателя/Би-турбо блок управления подачей топлива | 5 |
| 4 | Переключатель ABS/ESP (датчик поворота)/рычаг освещения | 10 |
| 5 | Фонарь заднего хода/Подогрев форсунок | 10 |
| 6 | Приборная доска | 5 |
| 7 | Задний противотуманный фонарь | 7,5 |
| 8 | Вакантно | |
| 9 | Рычаг фары | 10 |
| 10 | Рычаг фар/Сцепление (бензин)/Тормоза (все) | 5 |
| 11 | Блок управления подушками безопасности | 5 |
| 12 | Автоматическая коробка передач/ Рычаг включения фар | 10 |
| 13 | Управление наружными зеркалами | 5 |
| 14 | Левые фары AFS | 15 |
| 15 | Правые фары AFS | 15 |
| 16 | Вакантно | |
| 17 | Подсветка номерного знака/Диммер/Боковой световой индикатор | 5 |
| 18 | Диммер | 5 |
| 19 | Электронный блок управления | 5 |
| 20 | Поворотники | 15 |
| 21 | Управление освещением, приборная панель | 5 |
| 22 | Электронный блок управления, подогрев зеркал | 5 |
| 23 | Модуль впрыска двигателя/ Датчик дождя/ Рычаг автоматической коробки передач/ Реле стартера | 7,5 |
| 24 | Освещение вещевого ящика, освещение багажника, освещение салона | 10 |
| 25 | Помощь при парковке | 5 |
| 26 | Буксировочный крюк | |
| 27 | Вакантно | |
| 28 | Лямбда-зонд | 10 |
| 29 | Питание двигателя | 20 |
| 29 | Вакуумный насос (СНГ) | 15 |
| 30 | Работа бензинового двигателя | 10 |
| 31 | Работа бензинового двигателя/Свечи накаливания/Обмотка реле/ Электровентилятор Bi-Turbo | 10 |
| 32 | Блок управления двигателем | 15, 20, 30 |
| 33 | Электропитание выключателя сцепления/ реле подогрева/ датчик сервопривода | 5 |
| 34 | Блок управления подачей топлива / Питание двигателя Bi-Turbo | 15 |
| 35 | Вакантно | |
| 36 | Фара дальнего света, правая | 10 |
| 37 | Левый дальний свет / Приходить домой / Реле дальнего света (автоматическое включение света) | 10 |
| 38 | Электродвигатель вентилятора | 30 |
| 39 | Вакантно | |
| 40 | Вход 12 В/прикуриватель | 15 |
| 41 | Блок управления подогревом сидений/подстаканник | 25 |
| 42 | Horn | 20 |
| 43 | Панорамный люк | 30 |
| 44 | Стеклоочистители | 20 |
| 45 | Обогрев заднего стекла | 30 |
| 46 | Радио / Телефон VDA / Bluetooth / Органы управления на рулевом колесе / DC/DC преобразователь для Start/Stop | 20 |
| 47 | Климатроник/автоклимат | 5 |
| 48 | Блокировка | 25 |
| 49 | Переднее электростеклоподъемник | 25 |
| 50 | Задние электрические стеклоподъемники | 30 |
| 51 | Блок управления автоматической коробкой передач | 30 |
| 52 | Тревога/датчик объема | 15 |
| 53 | Реле электрокинетического насоса/блок управления подачей топлива би-турбо | 15 |
| 54 | Фонарь заднего хода для автоматической коробки передач, противотуманная фара | 15 |
| 55 | Трансформатор включен | 15, 20 |
| 56 | Стеклоочиститель заднего стекла | 10 |
| 57 | Фара ближнего света (правая сторона) | 15 |
| 58 | Фара ближнего света (левая сторона) | 15 |
Предохранители под рулем в держателе реле (2011)
| Число | Потребитель | Amps |
|---|---|---|
| Предохранители PTC: | ||
| 1 | Дополнительный электрический обогрев воздухом | 40 |
| 2 | Дополнительный электрический обогрев воздухом | 40 |
| 3 | Дополнительный электрический обогрев воздухом | 40 |
| Предохранители AUX1: | ||
| 1 | Левая лампа дневного света AFS | 15 |
| 1 | Навигатор, Bluetooth, MDI, рычаг управления магнитолой | 20 |
| 2 | Правая лампа дневного света AFS | 15 |
| 2 | Панель приборов/реле ESP | 5 |
| 3 | Насос омывателя фар | 20 |
| AUX 3 Предохранители: | ||
| 1 | Блок управления прицепом | 15 |
| 2 | Блок управления прицепом | 20 |
| 3 | Блок управления прицепом | 20 |

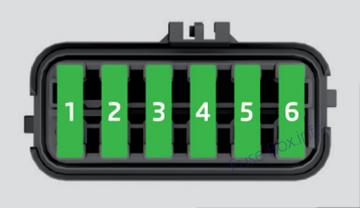

Моторный отсек (2011 г.)
| Число | Потребитель | Amps |
|---|---|---|
| S1 | Блок АБС | 25 |
| S2 | Электровентилятор климатического обогревателя/вентилятора | 30 |
| S3 | Блок управления автоматической коробкой передач | 30 |
| S4 | Блок АБС | 10 |
| S5 | Электронный блок управления | 5 |
| S6 | Модуль впрыска | 30 |
2012
Приборная доска
| Число | Потребитель | Amps |
|---|---|---|
| 1 | Усилитель руля/Работа двигателя/Расходомер | 7,5 |
| 2 | Диагностика/Отопитель/Автоклимат/Климатроник/ Электрозеркала с антибликовым покрытием/Навигатор/Реле давления кондиционера/ Вентилятор климата/Блок управления AFS/Реле Приходить домой/Саундактор/CCS | 10 |
| 3 | Блок управления бензиновым двигателем/Блок управления дизельным двигателем/Реле катушки/Работа двигателя/Би-турбо блок управления подачей топлива | 5 |
| 4 | Блок управления ABS-ESP/переключатель RKA/блок управления шлюзом/реле ESP/датчик поворота | 10 |
| 5 | Фонарь заднего хода/Подогрев форсунок | 10 |
| 6 | Приборная доска | 5 |
| 7 | Ретро противотуманные фары/реле старт-стоп | 7,5 |
| 8 | Подрулевые лепестки на руле для автоматической коробки передач | 2 |
| 9 | Рычаг фар/переключатель стеклоочистителя | 10 |
| 10 | Блок питания электронного блока управления BCM | 5 |
| 11 | Блок управления подушками безопасности | 5 |
| 12 | Автоматическая коробка передач/газовая система | 10 |
| 13 | Управление наружными зеркалами | 5 |
| 14 | Левые фары AFS | 15 |
| 15 | Правые фары AFS | 15 |
| 16 | Вакантно | |
| 17 | Подсветка номерного знака | 5 |
| 18 | Очистите насос | 7,5 |
| 19 | Электронный блок управления | 5 |
| 20 | Индикаторы/стоп-сигналы | 15 |
| 21 | Управление освещением, приборная панель | 5 |
| 22 | Зеркала с подогревом | 5 |
| 23 | Модуль впрыска двигателя/ Датчик дождя/ Рычаг автоматической коробки передач/ Главное реле бензина | 7,5 |
| 24 | Освещение багажника, освещение салона, освещение бардачка | 10 |
| 25 | Помощь при парковке | 5 |
| 26 | Буксировочный крюк | |
| 27 | Управление фарами | 5 |
| 28 | Лямбда-зонд | 10 |
| 29 | Вакуумный насос/источник питания сжиженного нефтяного газа | 15, 20 (если это газ) |
| 30 | Электромагнитные катушки двигателя/Реле дополнительного обогрева/ Датчик давления/Клапан AKF | 15 |
| 31 | Работа бензинового двигателя/свечи накаливания/катушка реле/электрический вентилятор/реле вторичного водяного насоса | 10 |
| 32 | Блок управления двигателем | 15, 20, 30 |
| 33 | Датчик выключателя сцепления/катушка реле дополнительного обогрева/датчик сервопривода | 5 |
| 34 | Блок управления подачей топлива / Вакуумный насос | 15 |
| 35 | Вакантно | |
| 36 | Фара дальнего света, правая | 10, 15(есть ли Старт-Стоп или нет) |
| 37 | Фара дальнего света, левая | 10, 15(есть ли Старт-Стоп или нет) |
| 38 | Обогреватель двигателя | 30 |
| 39 | Вакантно | |
| 40 | Вход 12 В/прикуриватель | 15 |
| 41 | Блок управления подогревом сидений/подстаканник | 25 |
| 42 | Horn | 20 |
| 43 | Панорамный люк | 30 |
| 44 | Стеклоочистители | 20 |
| 45 | Обогрев заднего стекла | 30 |
| 46 | Радио/Bluetooth/USB + AUX-ln/DC-DC преобразователь для Start-Stop | 20 |
| 47 | Климатроник/автоклима/Шлюз/Диагностика/Коробка автомат (блокировка ЗСС) | 5 |
| 48 | Блокировка | 25 |
| 49 | Электрические стеклоподъемники (передние) | 25 |
| 50 | Задние электрические стеклоподъемники | 30 |
| 51 | Блок управления автоматической коробкой передач | 25 |
| 52 | Тревога | 15 |
| 53 | Реле электрокинетического насоса/блок управления подачей топлива би-турбо | 15 |
| 54 | Фонарь заднего хода для АКПП/Противотуманная фара/Поворотный свет | 15 |
| 55 | Трансформатор включен | 15, 20 |
| 56 | Стеклоочиститель заднего стекла | 10 |
| 57 | Фары ближнего света (правая сторона) / Дневной свет | 15 |
| 58 | Фары ближнего света (слева) / Дневной свет | 15 |
Предохранители под рулевым колесом в держателе реле (2012 г.)
| Число | Потребитель | Amps |
|---|---|---|
| Предохранители PTC: | ||
| 1 | Дополнительный электрический обогрев воздухом | 40 |
| 2 | Дополнительный электрический обогрев воздухом | 40 |
| 3 | Дополнительный электрический обогрев воздухом | 40 |
| Предохранители AUX 1: | ||
| 1 | Левая лампа дневного света AFS | 15, 20(есть ли Старт-Стоп или нет) |
| 1 | Навигатор, Bluetooth, MDI, рычаг управления магнитолой | 20 |
| 2 | Правая лампа дневного света AFS | 15, 20(есть ли Старт-Стоп или нет) |
| 2 | Панель приборов/реле ESP | 5 |
| 3 | Насос омывателя фар | 20 |
| AUX 3 Предохранители: | ||
| 1 | Блок управления прицепом | 15 |
| 2 | Блок управления прицепом | 20 |
| 3 | Блок управления прицепом | 20 |
Моторный отсек (2012 г.)
| Число | Потребитель | Amps |
|---|---|---|
| S1 | Блок управления АБС ESP | 25 |
| S2 | Электровентилятор климатического обогревателя/вентилятора | 30 |
| S3 | Блок управления автоматической коробкой передач | 30 |
| S4 | Блок управления АБС ESP | 10 |
| S5 | Электронный блок управления | 5 |
| S6 | Модуль впрыска | 30 |
