Предохранители и реле SEAT Leon (Mk2/1P, 2005-2012)

Схемы относятся к указанным годам и вариантам SEAT Leon (Mk2/1P, 2005-2012). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля SEAT.

Расположение предохранителей SEAT Leon 2005-2012 гг.

Предохранители прикуривателя (розетки) в SEAT Leon это предохранители № 24 и № 26 (2006 г.) или № 42 (с 2006 г.) в блоке предохранителей панели приборов.

Оглавление

Цветовая маркировка предохранителей

Цвет	Амперы
светло-коричневый	5
red	10
blue	15
желтый	20
натуральный (белый)	25
зеленый	30
апельсин	40
red	50
белый	80
blue	100
grey	150
Виолетта	200

Расположение блока предохранителей

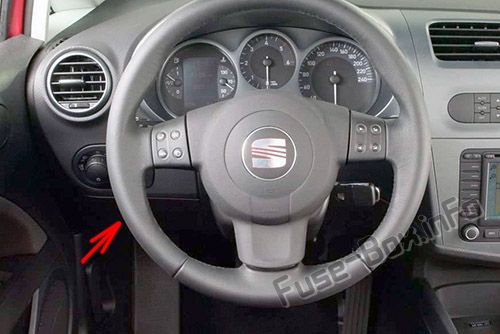

Пассажирский отсек

Предохранители расположены с левой стороны приборной панели за крышкой. Пассажирский отсек

Пассажирский отсек

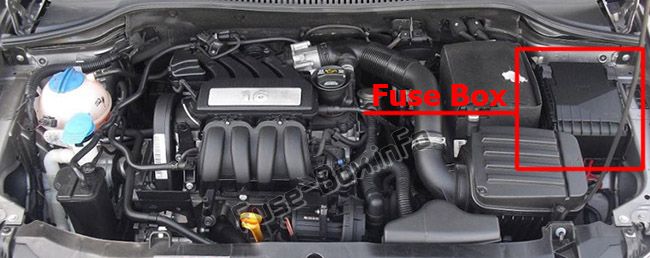

Моторного отсека

Схемы блока предохранителей

2005

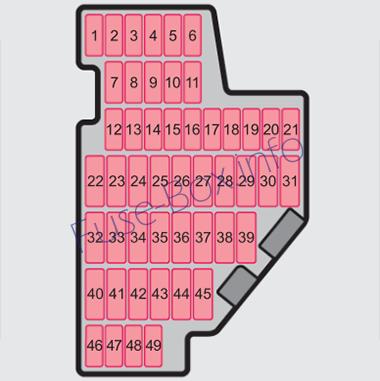

Приборная доска

Назначение предохранителей в панели приборов (2005 г.)

Число	Электрооборудование	Амперы
1	Управление бензиновым и дизельным двигателем	10
2	Управление АБС/ESP	5
3	Управление подушкой безопасности	5
4	Регуляторы обогрева, датчик давления, подогрев сидений. Переключатель ESP, передача заднего хода	5
5	Электродвигатель левой и правой фары, диммер. управление ГДЛ	5
6	Шлюз, рычаг АКПП	5
7	Реле ветрового стекла, подогрев зеркал заднего вида. Телефон VDA	5
8	Управление прицепом	5
9	Вакантно
10	Вакантно
11	Вакантно
12	Управление дверью	10
13	Диагностика, выключатель света, тормоз	10
14	Автоматическая коробка передач	5
15	Управление проводкой	7.5
16	Отопление/воздух и климат-контроль	10
17	Датчик дождя	5
18	Автоматическая коробка передач, управление системой помощи при парковке	5
19	Вакантно
20	контроль ESP	5
21	Двигатель D2L (20 147 кВт)	10
22	Обогреватель	40
23	Управление дверью	30
24	Зажигалка	25
25	Управление проводкой	25
26	Розетки 12 В	30
27	Управление опережением FSI, бензиновое реле. ЭКП1.6	15
28	Вакантно
29	Расходомер, двигатель	10
30	предварительно подключен	20
31	Вакуумный насос	20
32	Управление дверью	30
33	Люк на крыше	30
34	Удобное управление	25
35	Датчик тревоги, звуковой сигнал	5
36	Система омывателя фар	20
37	Сиденья	30
38	Двигатель	10
39	Автоматическая коробка передач	20
40	Обогреватель	40
41	Задняя дверь, электроэнергия	15
42	Управление проводкой	15
43	Управление прицепом	15
44	Управление прицепом	20
45	Управление прицепом	15
46	Нагревательные форсунки, управление отоплением, воздух, климат	5
47	Лямбда-зонд	10
48	Лямбда-зонд	10
49	Выключатель	7.5

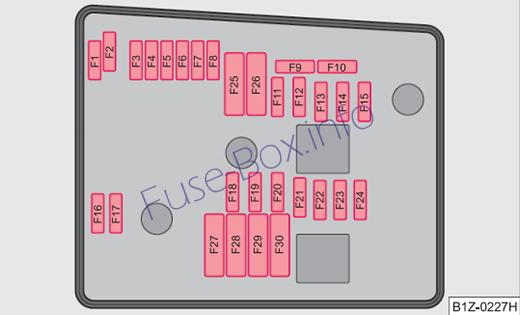

Моторного отсека

Назначение предохранителей в моторном отсеке (2005 г.)

Число	Электрооборудование	Амперы
1	Уборка	30
2	Рулевая колонка	5
3	Управление проводкой	5
4	ABS	30
5	Коробка передач AQ	15
6	Комби	5
7	Вакантно
8	Радио	15
9	телефон	5
10	Главное реле в моторном отсеке FSI и питания модуля дизель/впрыск	5
10	Главное реле в моторном отсеке D2L (2.0 FS1147 кВт)	10
11	Вакантно
12	Шлюз	5
13	Питание модуля впрыска бензина	25
13	Электропитание модуля впрыска дизельного топлива	30
14	Coil	20
15	Двигатель Т71/20 FSI	5
15	Реле насоса	10
16	насос АДС	30
17	Horn	15
18	Вакантно
19	Уборка	30
20	Вакантно
21	Лямбда-зонд	15
22	педаль тормоза, датчик скорости	5
23	Двигатель 1,6 л, главное реле (реле 100)	5
23	Т 71 дизель ЕГР	10
23	2.0 D2L Топливный насос высокого давления	15
24	ARF, клапан переключения передач	10
25	Правильное освещение	40
26	Левое освещение	40
26	Двигатель 1.6 СЛП	40
26	1.9 Реле свечей накаливания TDI	50
28	KL15	40
29	Электрические стеклоподъемники (передние и задние)	50
29	Электрические стеклоподъемники (передние)	30
30	KLX	40

	Боковая коробка:
B1	Генератор < 140 Вт	150
B1	Генератор >140 Вт	200
C1	Усилитель руля	80
D1	PTC (дополнительный электрический нагрев воздухом)	100
E1	Электрический вентилятор < 500 Вт / Электрический вентилятор > 500 Вт	50/80
F1	Многополюсное питание напряжением "3О". Внутренний блок предохранителей	100
G1	Питание предохранителя прицепа во внутреннем блоке предохранителей	50
H1	Вакантно

2006

Приборная доска

Назначение предохранителей в панели приборов (2006 г.)

Число	Электрооборудование	Амперы
1	Блок управления диагностики/ Подсветка приборов/ Блок управления корректора фар/ Расходомер/ Обогрев лобовых стекол	10
2	Блок управления двигателем/ Блок управления ABS-ESP/ Автоматическая коробка передач/ Панель приборов/ Блок управления прицепом/ Выключатель света/ Датчик тормоза/ Усилитель руля/ Левая и правая фары	5
3	Воздушная подушка	5
4	Обогрев/ Переключатель заднего хода/ Переключатель ASR-ESP/ Телефон/ Жиклер/ Электрохроматическое зеркало	5
5	Правая боковая ксеноновая фара	5
6	Левая сторона ксеноновая фара	5
7	Вакантно
8	Комплект для предварительной установки прицепа (вспомогательное решение)	5
9	Вакантно
10	Вакантно
11	Вакантно
12	Центральный замок	10
13	Диагностика/ Переключатель света/ Датчик дождя	10
14	АКПП/ Подогрев/ Блок управления ESP/ Рычаг АКПП	5
15	Кабельный блок управления	7,5
16	Вакантно
17	Тревога	5
18	Вакантно
19	Комплект против запотевания (вспомогательное решение)
20	Вакантно
21	Двигатель D2L (2,0 л, 147 кВт, 4 скорости, TFSI)	10
22	Управление вентилятором	40
23	Передние электрические стеклоподъемники	30
24	Вакантно
25	Обогрев заднего стекла	25
26	Задние электрические стеклоподъемники	30
27	Двигатель (датчик/реле топливного насоса)	15
28	Удобное управление	25
29	Вакантно
30	Автоматическая коробка передач	20
31	Вакуумный насос	20
32	Вакантно
33	Люк на крыше	30
34	Удобное управление	25
35	Вакантно
36	Система омывателя фар	20
37	Сиденья с подогревом	30
38	Двигатель D2L (2,0 л, 147 кВт, 4 скорости, TFSI)	10
39	Вакантно
40	Управление вентилятором	40
41	Электродвигатель омывателя ветрового стекла/ блок управления кабелем	15
42	Розетка 12В/прикуриватель	15
43	Предварительная установка кронштейна прицепа	15
44	Предварительная установка кронштейна прицепа	20
45	Предварительная установка кронштейна прицепа	15
46	Вакантно
47	Двигатель D2L (2,0 л, 147 кВт, 4 скорости, TFSI)	10
48	Двигатель D2L (2,0 л, 147 кВт, 4 скорости, TFSI)	10
49	Вакантно

Моторного отсека

Назначение предохранителей в моторном отсеке (2006 г.)

Число	Электрооборудование	Амперы
1	Чистый	30
2	Рулевая колонка	5
3	Кабельный блок управления	5
4	ABS	30
5	Коробка передач AQ	15
6	Приборная доска	5
7	Вакантно
8	Радио	15
9	телефон	5
10	Главное реле в FSI/дизельном отсеке/питании модуля впрыска	5
10	Главное реле в моторном отсеке D2L (2.0 FSI 147 кВт)	10
11	Вакантно
12	Шлюз	5
13	Питание модуля впрыска бензина	25
13	Питание модуля впрыска дизельного топлива	30
14	Coil	20
15	Двигатель Т71/20 FSI	5
15	Реле насоса	10
16	насос АДС	30
17	Horn	15
18	Вакантно
19	Чистый	30
20	Вакантно
21	Лямбда-зонд	15
22	педаль тормоза, датчик скорости	5
23	Двигатель 1.6, главное реле (реле № 100)	5
23	Т 71 дизель ЕГР	10
23	2.0 D2L Топливный насос высокого давления	15
24	ARF, сменный клапан	10
25	Правильное освещение	40
26	Левое освещение	40
26	Двигатель 1.6 СЛП	40
26	1.9 TDI Реле свечей накаливания	50
28	KL15	40
29	Электрические стеклоподъемники (передние и задние)	50
29	Электрические стеклоподъемники (передние)	30
30	Х - предохранительное реле	40

	Боковая коробка:
B1	Генератор < 140 Вт	150
B1	Генератор > 140 Вт	200
C1	Усилитель руля	80
D1	Многополюсное питание «30». Внутренний блок предохранителей	100
E1	Вентилятор < 500 Вт / вентилятор > 500 Вт	50/80
F1	PTC (дополнительный электрический нагрев воздухом)	100
G1	Питание предохранителя прицепа во внутреннем блоке предохранителей	50
H1	Блок управления центральным замком (4F8 с автоблокировкой)

2007

Приборная доска

Назначение предохранителей в панели приборов (2007 г.)

Число	Электрооборудование	Амперы
1	Диагностический щиток/Подсветка приборов/Распределительный щит фар/Расходомер/Подогрев дворников	10
2	Блок управления двигателем/ Распределительный щит ABS-ESP/ Автоматическая коробка передач/ Панель приборов/ Распределительный щит прицепа/ Выключатель света/ Датчик тормоза/ Усилитель руля/ Правая и левая фары	5
3	Воздушная подушка	5
4	Обогрев/ Переключатель заднего хода/ Переключатель ASR-ESP/ Телефон/ Форсунки/ Электрохромное антибликовое зеркало/ Навигатор Tomtom	5
5	Правая ксеноновая фара.	5
6	Левая ксеноновая фара	5
7	Вакантно
8	Предустановочный комплект для буксировки (вспомогательное решение)	5
9	Вакантно
10	Вакантно
11	Вакантно
12	Центральный замок	15
13	Диагностика/ Переключатель света/ Датчик дождя	10
14	АКПП / Отопление/ Распределитель ESP/ Рычаг АКПП	5
15	Кабельный блок управления	7,5
16	Вакантно
17	Тревога	5
18	Вакантно
19	Противотуманный комплект (вспомогательное решение)
20	Вакантно
21	Двигатель D2L (2,01147 кВт, 4-ступенчатый TFSI)	10
22	Управление вентилятором	40
23	Электрические стеклоподъемники (передние)	30
24	Вакантно
25	Обогрев заднего стекла	25
26	Задние электрические стеклоподъемники	30
27	Двигатель (блок управления подачей топлива/реле насоса)	15
28	Удобное управление	25
29	Вакантно
30	Автоматическая коробка передач	20
31	Вакуумный насос	20
32	Вакантно
33	Люк на крыше	30
34	Удобное управление	25
35	Вакантно
36	Система омывателя фар	20
37	Сиденья с подогревом	30
38	Двигатель D2L (2,0 1147 кВт, 4-ступенчатый TFSI)	10
39	Вакантно
40	Управление вентилятором	40
41	Электродвигатель заднего стеклоочистителя/электропроводка распределительного щита	15
42	Розетка 12 В/ прикуриватель	15
43	Предварительная установка кронштейна прицепа	15
44	Предварительная установка кронштейна прицепа	20
45	Предварительная установка кронштейна прицепа	15
46	Вакантно
47	Двигатель D2L (2,0 1147 кВт, 4-ступенчатый TFSI)	10
48	Двигатель D2L (2,0 1147 кВт, 4-ступенчатый TFSI)	10
49	Вакантно

Моторного отсека

Назначение предохранителей в моторном отсеке (2007 г.)

Число	Электрооборудование	Амперы
1	Чистый	30
2	Рулевая колонка	5
3	Кабельный блок управления	5
A	ABS	30
5	Коробка передач AQ	15
6	Приборная доска	5
7	Вакантно
8	Радио	15
9	Телефон/навигатор	5
10	Главное реле в FSI/дизельном отсеке/питании модуля впрыска	5
10	Главное реле в моторном отсеке D2L (2.0 FSI 147 кВт)	10
11	Вакантно
12	Шлюз	5
13	Питание модуля впрыска бензина	25
13	Питание модуля впрыска дизельного топлива	30
14	Coil	20
15	Двигатель Т71/20 FSI	5
15	Реле насоса	10
16	насос АБС	30
17	Horn	15
18	Вакантно
19	Чистый	30
20	Вакантно
21	Лямбда-зонд	15
22	педаль тормоза, датчик скорости	5
23	Двигатель 1.6, главное реле (реле № 100)	5
23	Т 71 дизель ЕГР	10
23	2.0 D2L Топливный насос высокого давления	15
24	AKF, клапан коробки передач	10
25	Правильное освещение	40
26	Левое освещение	40
26	Двигатель 1.6 СЛП	40
26	1.9 TDI Реле свечей накаливания	50
28	KL15	40
29	Электрические стеклоподъемники (передние и задние)	50
29	Электрические стеклоподъемники (передние)	30
30	Х - предохранительное реле	40

	Боковая коробка:
B1	Генератор < 140 Вт	150
B1	Генератор > 140 Вт	200
C1	Усилитель руля	80
D1	Многополюсное питание «30». Внутренний блок предохранителей	100
E1	Вентилятор < 500 Вт / вентилятор > 500 Вт	50/80
F1	PTC (дополнительный электрический нагрев воздухом)	80
G1	PTC (дополнительный электрический обогрев воздухом)	40
H1	Блок управления центральным замком (4F8 с автоблокировкой)

2008

Приборная доска

Назначение предохранителей в панели приборов (2008 г.)

Число	Потребитель	Амперы
1	Диагностический щиток/Подсветка приборов/Распределительный щит фар/Расходомер/Подогрев дворников	10
2	Блок управления двигателем/ Распределительный щит ABS-ESP/ Автоматическая коробка передач/ Панель приборов/ Распределительный щит прицепа/ Выключатель света/ Датчик тормоза/ Усилитель руля/ Правая и левая фары	5
3	Воздушная подушка	5
4	Переключатель обогрева/заднего хода (переключатель ASR-ESP/телефон/форсунки/электрохромное зеркало/навигатор Tomtom)	5
5	Правая ксеноновая фара.	5
6	Левая ксеноновая фара	5
7	Вакантно
8	Вакантно
9	Вакантно
10	Вакантно
11	Вакантно
12	Центральный замок.	15
13	Диагностика/ Переключатель света/ Датчик дождя	10
14	АКПП / Отопление/ Распределитель ESP/ Рычаг АКПП	5
15	Кабельный блок управления	7,5
16	Вакантно
17	Тревога	5
18	Вакантно
19	Вакантно
20	Вакантно
21	Управление двигателем	10
22	Переключатель вентилятора	40
23	Электрические стеклоподъемники (передние)	30
24	Вакантно
25	Обогрев заднего стекла	25
26	Задние электрические стеклоподъемники	30
27	Двигатель (блок управления подачей топлива/реле насоса)	15
28	Удобное управление	25
29	Вакантно
30	Автоматическая коробка передач	20
31	Вакуумный насос	20
32	Вакантно
33	Люк на крыше	30
34	Удобное управление	25
35	Вакантно
36	Система омывателя фар	20
37	Сиденья с подогревом	30
38	Управление двигателем	10
39	Вакантно
40	Переключатель вентилятора	40
41	Электродвигатель заднего стеклоочистителя/электропроводка распределительного щита	15
42	Розетка 12 В/ прикуриватель	15
43	Предварительная установка кронштейна прицепа	15
44	Предварительная установка кронштейна прицепа	20
45	Предварительная установка кронштейна прицепа	15
46	Вакантно
47	Управление двигателем	10
48	Управление двигателем	10
49	Вакантно

Моторного отсека

Назначение предохранителей в моторном отсеке (2008 г.)

Число	Потребитель	Амперы
1	Чистый	30
2	Вакантно
3	Кабельный блок управления	5
4	ABS	30
5	Коробка передач AQ	15
6	Комби / Рулевая колонка	5
7	Ключ зажигания	40
8	Радио	15
9	Телефон/TomTom Navigator	5
10	Управление двигателем	5
10	Управление двигателем	10
11	Вакантно
12	Шлюз	5
13	Питание модуля впрыска бензина	25
13	Питание модуля впрыска дизельного топлива	30
14	Coil	20
15	Управление двигателем	5
15	Реле топливного насоса	10
16	Правильное освещение	40
17	Horn	15
18	Вакантно
19	Чистый	30
20	Вакантно
21	Лямбда-зонд	15
22	педаль тормоза, датчик скорости	5
23	Управление двигателем	5
23	Управление двигателем	10
23	Управление двигателем	15
24	AKF, клапан коробки передач	10
25	насос АБС	30
26	Левое освещение	40
26	Управление двигателем	40
26	Управление двигателем	50
28	Вакантно
29	Электрические стеклоподъемники (передние и задние)	50
29	Электрические стеклоподъемники (передние)	30
30	Ключ зажигания	40

	Боковая коробка:
B1	Генератор < 140 Вт	150
B1	Генератор > 140 Вт	200
C1	Сервоусилитель руля	80
D1	Многополюсное питание «30». Внутренний блок предохранителей	100
E1	Вентилятор < 500 Вт / вентилятор > 500 Вт	50/80
F1	PTC (дополнительный электрический нагрев воздухом)	80
G1	PTC (дополнительный электрический обогрев воздухом)	40
H1	Блок управления центральным замком

2009, 2010, 2011, 2012

Приборная доска

Назначение предохранителей в панели приборов (2009, 2010, 2011, 2012)

Число	Потребитель	Amps
1	Панель диагностики/ Подсветка приборов/ Панель управления фарами/ Расходомер/ Стеклоочистители с подогревом/ Управление двигателем/ Фары AFS	10
2	Блок управления двигателем/ Распределительный щит ABS-ESP/ Автоматическая коробка передач/ Панель приборов/ Распределительный щит прицепа/ Выключатель света/ Датчик тормоза/ Усилитель руля/ Правая и левая фары	10
3	Воздушная подушка	5
4	Обогрев/ Переключатель заднего хода/ Переключатель ASR-ESP/ Электрохромное зеркало/ Park Pilot/ Датчик уровня масла	5
5	Правая ксеноновая фара.	10
6	Левая ксеноновая фара	10
7	Вакантно
8	Помощник по предварительной установке крюка прицепа	5
9	Вакантно
10	Вакантно
11	Вакантно
12	Центральный замок	15
13	Диагностика/ Выключатель света/ Датчик дождя/ Обогрев заднего стекла	10
14	АКПП/ Подогрев/ Рычаг АКПП	10
15	Вакантно
16	Вакантно
17	Тревога	5
18	Комбинация / рычаги с СТАРТ-СТОП	5
19	Противотуманные фары	20
20	Навигация/радио с START STOP	15
21	Управление двигателем	10
22	Переключатель вентилятора	40
23	Электрические стеклоподъемники (передние)	30
24	Блок управления кузовом	20
25	Обогрев заднего стекла	25
26	Задние электрические стеклоподъемники	30
27	Двигатель (блок управления подачей топлива/реле насоса)	15
28	Удобное управление	30
29	Вакантно
30	Вакант (2009 - Коробка автомат)	- / 20 (2009)
31	Вакуумный насос	20
32	Вакантно
33	Люк на крыше	25
34	Коммутатор «Комфорт»/Центральный замок	25
35	Вакантно
36	Система омывателя фар	20
37	Сиденья с подогревом	30
38	Управление двигателем	10
39	Телефон с СТАРТ СТОП	10
40	Переключатель вентилятора	40
41	Электродвигатель заднего стеклоочистителя/электропроводка распределительного щита	20
42	Розетка 12 В/ прикуриватель	20
43	Предварительная установка кронштейна прицепа	15
44	Предварительная установка кронштейна прицепа	20
45	Предварительная установка кронштейна прицепа	15
46	Вакантно
47	Управление двигателем	10
48	Управление двигателем	10
49	Вакантно

Моторного отсека

Назначение предохранителей в моторном отсеке (2009, 2010, 2011, 2012)

Число	Потребитель	Amps
1	Стеклоочистители	30
2	Коробка передач DQ200	30
3	Кабельный блок управления	5
4	ABS	20
5	Коробка передач AQ	15
6	Панель приборов/рулевая колонка	5
7	Ключ зажигания	40
8	Радио	15
9	Телефон/TomTom Navigator	5
10	Управление двигателем	5
10	Управление двигателем	10
11	Вакантно
12	Электронный блок управления	5
13	Питание модуля впрыска бензина	15
13	Питание модуля впрыска дизельного топлива	30
14	Coil	20
15	Управление двигателем	5
15	Реле насоса	10
16	Правильное освещение	30
17	Horn	15
18	Вакантно
19	Чистый	30
20	Помпа	10
20	Насос датчика давления для двигателя 1.8	20
21	Лямбда-зонд	15
22	педаль тормоза, датчик скорости	5
23	Управление двигателем	5
23	Управление двигателем	10
23	Управление двигателем	15
24	AKF, клапан коробки передач	10
25	насос АБС	40
27	Управление двигателем	40
27	Управление двигателем	50
28	Вакантно
29	Электрические стеклоподъемники (передние и задние)	50
29	Электрические стеклоподъемники (передние)	30
30	Ключ зажигания	50
