Предохранители и реле SEAT Tarraco (2019-..)
Схемы относятся к указанным годам и вариантам SEAT Tarraco (2019-..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля SEAT.
Расположение предохранителей SEAT Tarraco 2019-…
Предохранитель прикуривателя (розетка) в Seat Tarraco Это предохранитель №40 в блоке предохранителей панели приборов.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Пассажирский салон

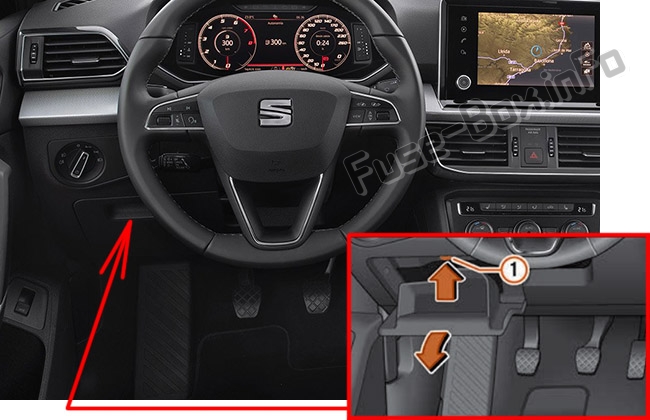

Автомобили с левым рулем: Блок предохранителей расположен за вещевым отсеком.
Откройте отсек для хранения, нажмите на запирающую крышку (1) вверх, в направлении стрелки, и в то же время еще больше откройте отсек для хранения и снимите его, пока не станет доступен блок предохранителей.

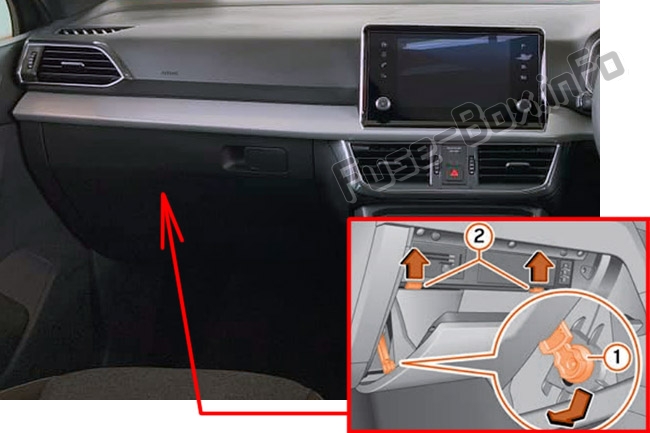

Автомобили с правым рулем: Он расположен за перчаточным ящиком.
Откройте бардачок, вставьте тормозной элемент (1) в опорное отверстие лицевой стороной вниз и уберите его в сторону, отожмите концевые оси (2) вверх, в направлении стрелок, и одновременно откройте бардачок даже больше.

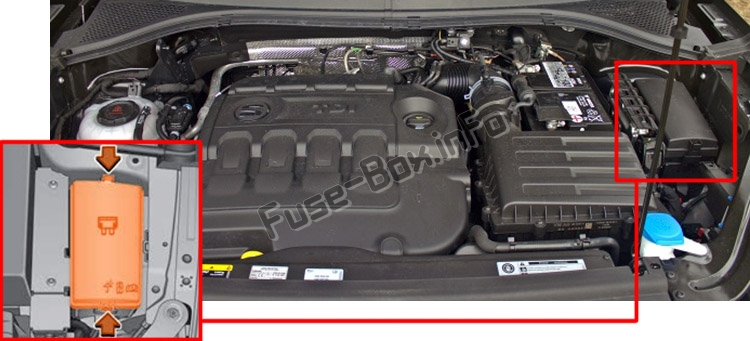

Моторного отсека
Схемы блока предохранителей
Схемы блока предохранителей
2019

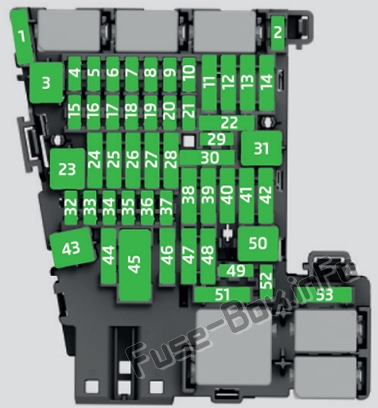

Приборная доска
| № | Защищенный компонент | Amps |
|---|---|---|
| 1 | Adblue(SCR) | 30 |
| A | Звуковой сигнал DWA, бортовой компьютер | 7.5 |
| 5 | Шлюз | 7.5 |
| 6 | Рычаг автоматической коробки передач | 7.5 |
| 7 | Панель управления кондиционером и обогревом, обогрев заднего стекла, автономный обогрев, обогрев заднего стекла | 10 |
| 8 | Диагностика, переключатель ручника, переключатель света, свет заднего хода, освещение салона, режим движения, подсветка порога, датчик света/влажности/дождя, блок управления кривым освещением | 7.5 |
| 9 | Блок управления на рулевой колонке | 7.5 |
| 10 | Радио дисплей | 7.5 |
| 11 | Блок управления бортовым компьютером | 40 |
| 12 | Информационно-развлекательное радио | 20 |
| 13 | Преднатяжитель ремня безопасности водителя | 25 |
| 14 | Вентилятор кондиционера | 40 |
| 15 | Разблокировка рулевой колонки | 10 |
| 16 | Прием и стабилизация сигнала GSM, интерфейс мобильного телефона, блок управления USB-подключениями | 7.5 |
| 17 | Приборная панель, навигационный интерфейс OCU | 7.5 |
| 18 | Камера кругового обзора и блок управления камерой заднего вида | 7.5 |
| 19 | Кесси | 7.5 |
| 20 | Вакуумный насос двигателя SCT 1,5 л | 7,5/15 |
| 21 | Блок управления Haldex 4x4 | 15 |
| 22 | Трейлер | 15 |
| 23 | Электрический люк | 20 |
| 24 | Бортовой компьютер | 40 |
| 25 | Левые двери | 30 |
| 26 | Сиденья с подогревом | 30 |
| 27 | Внутренний свет | 30 |
| 28 | Трейлер | 25 |
| 31 | Электрический блок управления крышкой | 30 |
| 32 | Блок управления системой помощи при парковке, передней камерой и радаром | 10 |
| 33 | Воздушная подушка | 7.5 |
| 34 | Переключатель заднего хода, климатический датчик, электрохромное зеркало, электромеханический тормоз | 7.5 |
| 35 | Диагностический разъем | 7.5 |
| 38 | Трейлер | 25 |
| 39 | Правые двери | 30 |
| 40/1 | розетка 12В | 20 |
| 41 | Преднатяжитель ремня безопасности пассажира | 25 |
| 42 | Центральный замок | 40 |
| 43 | Цифровой блок управления звуком | 30 |
| 44 | Трейлер | 15 |
| 45 | Сиденье водителя с электроприводом | 15 |
| 47 | Стеклоочиститель заднего стекла | 15 |
| 49 | Пусковой двигатель | 7.5 |
| 51 | Задний кондиционер | 25 |
| 52 | Режим вождения | 15 |
| 53 | Обогрев заднего стекла | 30 |

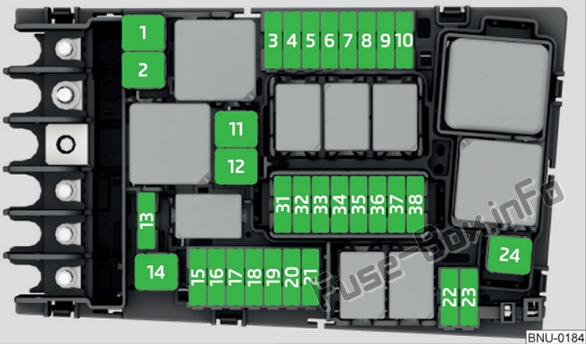

Моторного отсека
| № | Защищенный компонент | Amps |
|---|---|---|
| 1 | Блок управления ABS/ESP | 25 |
| 2 | Блок управления ABS/ESP | 40 |
| 3 | Блок управления двигателем (бензин/дизель) | 15/30 |
| 4 | Датчики двигателя, электровентиляторы, регулятор давления, расходомер, реле свечей зажигания (дизель), реле PTC | 7,5/10 |
| 5 | Датчики двигателя | 10 |
| 6 | Датчик стоп-сигнала | 7.5 |
| 7 | Питание двигателя | 7,5/10 |
| 8 | Лямбда-зонд | 10/15 |
| 9 | Двигатель | 10/20 |
| 10 | Блок управления топливным насосом | 15/20 |
| 11 | PTC | 40 |
| 12 | PTC | 40 |
| 13 | Насос охлаждения масла АКПП | 30 |
| 15 | Horn | 15 |
| 16 | Реле катушки зажигания (бензин 2.0) | 20 |
| 17 | Блок управления двигателем, блок управления ABS/ESP, первичное реле | 7.5 |
| 18 | Клемма 30 (положительная ссылка) | 7.5 |
| 19 | Омыватель ветрового стекла | 30 |
| 21 | Блок управления автоматической коробкой передач | 15 |
| 22 | Блок управления двигателем | 7.5 |
| 23 | Пусковой двигатель | 30 |
| 24 | PTC | 40 |
| 36 | Левая фара | 15 |
| 37 | Парковочное отопление | 20 |
| 38 | Правая фара | 15 |
