Предохранители и реле SEAT Toledo (Mk3/5P, 2004-2009)

Схемы относятся к указанным годам и вариантам SEAT Toledo (Mk3/5P, 2004-2009). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля SEAT.

Расположение предохранителей SEAT Toledo 2004-2009 гг.

Предохранители прикуривателя (розетка) в SEAT Toledo Это предохранители № 42 и № 47 (2005 г.) или № 30 (2006–2008 гг.) В блоке предохранителей панели приборов.

Оглавление

Цветовая маркировка предохранителей

Цвет	Амперы
светло-коричневый	5
red	10
blue	15
желтый	20
натуральный (белый)	25
зеленый	30
апельсин	40
red	50
белый	80
blue	100
grey	150
Виолетта	200

Расположение предохранителей

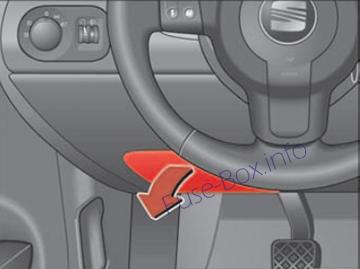

Пассажирский отсек

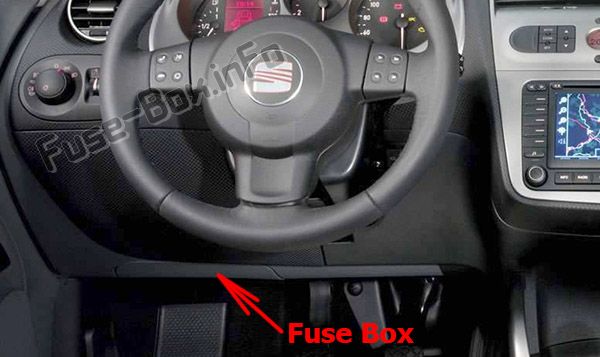

Блок предохранителей расположен с левой стороны приборной панели за крышкой. Пассажирский отсек

Пассажирский отсек

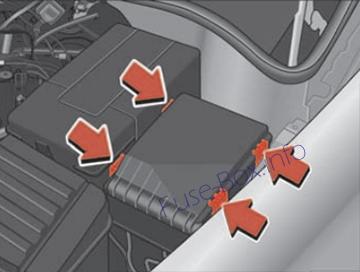

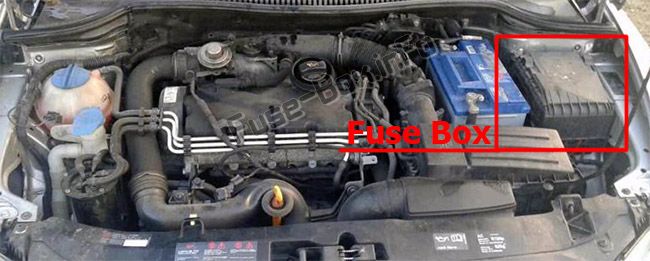

Моторного отсека

Схемы блока предохранителей

2005

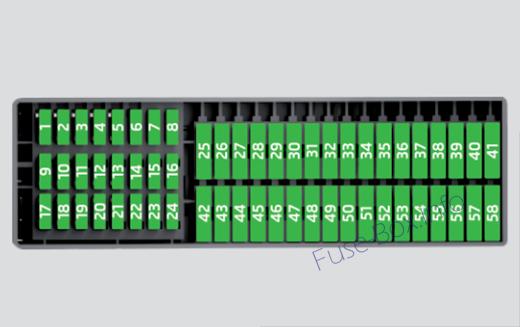

Приборная доска

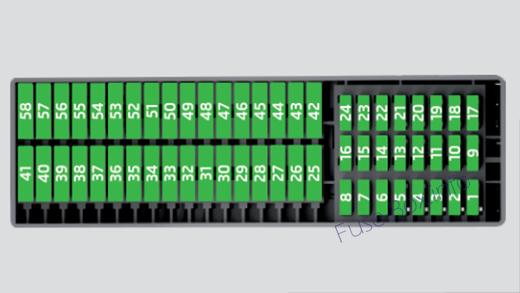

Or Приборная доска

Назначение предохранителей в панели приборов (2005 г.)

Число	Электрооборудование	Амперы
1	Электрохроматическое зеркало/реле 50	5
2	Блок управления двигателем	5
3	Переключатель света / Блок управления фарами / Правая фара / Телефон	5
4	Предустановка телефона	5
5	Расходомер, частотная трубка	10
6	Воздушная подушка	5
7	Вакантно
8	Вакантно
9	Усилитель руля	5
10	Диагностика, переключатель задней передачи	5
11	Обогрев лобового стекла	5
12	мера ПФУ	10
13	Блок управления прицепом	5
14	ESP/TCP, блок управления ABS/ESP	5
15	Автоматическая коробка передач	5
16	Управление обогревом / Климатроник / Датчик давления / Подогрев сидений	10
17	Двигатель	7,5
18	Вакантно
19	Вакантно
20	Блок предохранителей двигателя	5
21	Рычаг переключения передач	5
22	Вакантно
23	Стоп-сигналы	5
24	Диагностика/переключатель света	10
25	Вакуумный насос	20
26	Муфта питания двигателя	10
27	Автоматическая коробка передач	20
28	Выключатель	5
29	Мотор стеклоочистителя заднего стекла	15
30	Работа в режиме обогрева	5
31	Кабельный блок управления	15
32	Jets	5
33	Обогреватель	40
34	Вакантно
35	Вакантно
36	Вакантно
37	Вакантно
38	Вакантно
39	Блок управления прицепом (сцепка)	15
40	Блок управления прицепом (указатели, тормоза и левая сторона)	20
41	Блок управления прицепом (противотуманные фары, фонарь заднего хода и правая сторона)	20
42	Электрическая розетка консоли	15
42	Электрическая розетка, задняя	30
43	Блок управления подачей топлива	15
44	Звуковой сигнал и датчик охраны салона	5
45	Вакантно
46	Кабельный блок управления	7,5
47	Зажигалка	25
48	Сиденья	30
49	Дверные замки	10
50	Блок управления центральным замком	25
51	Люк на крыше	20
52	Кабельный блок управления	25
53	Система омывателя фар	20
54	Парк Пилот	5
55	Вакантно
56	двигатель отопителя климатроник	40
57	Блок управления дверью	30
58	Блок управления дверью	30

	Расположение под рулем, на держателе реле:
Air	Блоки управления дверями (электростеклоподъемники/электрозеркала/центральный замок)	30

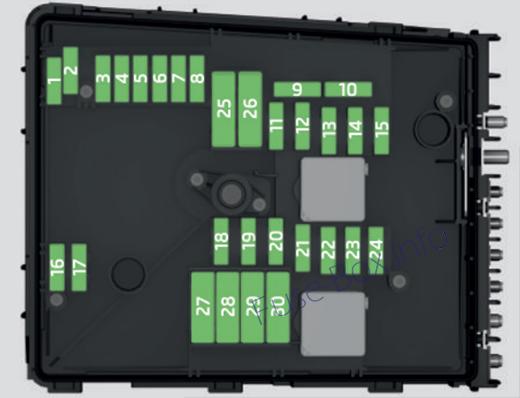

Моторного отсека

Назначение предохранителей в моторном отсеке (2005 г.)

Число	Электрооборудование	Амперы
1	Чистый	30
2	Рулевая колонка	5
3	Кабельный блок управления	5
4	ABS	30
5	Коробка передач AQ	15
6	Комби	5
7	Вакантно
8	Радио	15
9	телефон	5
10	Главное реле в FSI/дизельном отсеке/питании модуля впрыска	5
10	Главное реле в моторном отсеке D2L (2.0 FSI 147 кВт)	10
11	Вакантно
12	Шлюз	5
13	Питание модуля впрыска бензина	25
13	Питание модуля впрыска дизельного топлива	30
14	Coil	20
15	Двигатель Т71/20 FSI	5
15	Реле насоса	10
16	насос АДС	30
17	Horn	15
18	Вакантно
19	Чистый	30
20	Вакантно
21	Лямбда-зонд	15
22	педаль тормоза, датчик скорости	5
23	Двигатель 1.6, главное реле (реле № 100)	5
23	Т 71 дизель ЕГР	10
23	2.0 D2L Топливный насос высокого давления	15
24	АР, сменный клапан	10
25	Правильное освещение	40
26	Левое освещение	40
26	Двигатель 1.6 СЛП	40
26	1.9 TDI Реле свечей накаливания	50
28	KL15	40
29	Электрические стеклоподъемники (передние и задние)	50
29	Электрические стеклоподъемники (передние)	30
30	KLX	40

	Боковая коробка:
B1	Генератор < 140 Вт	150
B1	Генератор > 140 Вт	200
C1	Усилитель руля	80
D1	PTC (дополнительный электрический нагрев воздухом)	100
E1	Вентилятор > 500 Вт / вентилятор < 500 Вт	80/50
F1	Многополюсное питание «30». Внутренний блок предохранителей	100
G1	Питание предохранителя прицепа во внутреннем блоке предохранителей	50
H1	Вакантно

2006

Приборная доска

Or Приборная доска

Назначение предохранителей в панели приборов (2006 г.)

Число	Электрооборудование	Амперы
1	Вакантно
2	Вакантно
3	Вакантно
4	Вакантно
5	Вакантно
6	Вакантно
7	Вакантно
8	Вакантно
9	Воздушная подушка	5
10	Вакантно
11	Вакантно
11	Послепродажный комплект	5
12	Левая боковая ксеноновая фара	10
13	Органы управления обогревом/переключатель ESP, ASR/задняя передача/установка телефона	5
14	Блок управления ABS/ESP/ Двигатель/ Фары/ Блок управления прицепом/ Переключатель света/ Приборная панель	10
15	Блок управления корректором фар/ Обогрев ветрового стекла/ Подсветка приборов/ Диагностика блока управления	10
16	Правая боковая ксеноновая фара	10
17	Двигатель D2L (2,0 147 кВт, 4-ступенчатый TFSI)	10
18	Вакантно
19	Вакантно
20	Парк Пилот (помощь при парковке) / Рычаг селектора передач / Блок управления ESP	10
21	Кабельный блок управления	7,5
22	Объемный датчик тревоги/ Звуковой сигнал	5
23	Диагностика/ датчик дождя/ выключатель света	10
24	Вакантно
25	Интерфейс блока управления автоматической коробкой передач	20
26	Вакуумный насос	20
27	Вакантно
28	Электродвигатель омывателя ветрового стекла/ блок управления кабелем	20
29	Вакантно
30	Прикуриватель/розетка	20
31	Вакантно
32	Вакантно
33	Обогреватель	40
34	Вакантно
35	Вакантно
36	Двигатель 2,0 147 кВт	10
37	Двигатель 2,0 147 кВт	10
38	Двигатель 2,0 147 кВт	10
39	Блок управления прицепом (сцепка)	15
40	Блок управления прицепом (указатели, тормоза и левая сторона)	20
41	Блок управления прицепом (противотуманные фары, фонарь заднего хода и правая сторона)	20
42	Комплект буксировочных колец (вспомогательное решение)	15
43	Вакантно
44	Обогрев заднего стекла	25
45	Передние электрические стеклоподъемники	30
46	Задние электрические стеклоподъемники	30
47	Двигатель (датчик, топливное реле)	15
48	Удобное управление	20
49	Управление отоплением	40
50	Сиденья с подогревом	30
51	Люк на крыше	20
52	Система омывателя фар	20
53	Комплект буксировочных колец (вспомогательное решение)	20
54	Такси (питание счетчика)	5
55	Комплект буксировочных колец (вспомогательное решение)	20
56	Такси (питание радиопередатчика)	15
57	Вакантно
58	Блок управления центральным замком	30

Моторного отсека

Назначение предохранителей в моторном отсеке (2006 г.)

Число	Электрооборудование	Амперы
1	Стеклоочистители	30
2	Рулевая колонка	5
3	Кабельный блок управления	5
4	ABS	30
5	Коробка передач AQ	15
6	Приборная доска	5
7	Вакантно
8	Радио	15
9	Телефон/Томтом навигатор	5
10	Главное реле в FSI/дизельном отсеке/питании модуля впрыска	5
10	Главное реле в моторном отсеке D2L (2.0 FSI 147 кВт)	10
11	Вакантно
12	Шлюз	5
13	Питание модуля впрыска бензина	25
13	Питание модуля впрыска дизельного топлива	30
14	Coil	20
15	Двигатель Т71/20 FSI	5
15	Реле насоса	10
16	насос АБС	30
17	Horn	15
18	Вакантно
19	Чистый	30
20	Вакантно
21	Лямбда-зонд	15
22	педаль тормоза, датчик скорости	5
23	Двигатель 1.6, главное реле (реле № 100)	5
23	Т 71 дизель ЕГР	10
23	2.0 D2L Топливный насос высокого давления	15
24	AKF, клапан коробки передач	10
25	Правильное освещение	40
26	Левое освещение	40
26	Двигатель 1.6 СЛП	40
26	1.9 TDI Реле свечей накаливания	50
28	KL15	40
29	Электрические стеклоподъемники (передние и задние)	50
29	Электрические стеклоподъемники (передние)	30
30	Х - предохранительное реле	40

	Боковая коробка:
B1	Генератор < 140 Вт	150
B1	Генератор > 140 Вт	200
C1	Усилитель руля	80
D1	Многополюсное питание «30». Внутренний блок предохранителей	100
E1	Вентилятор > 500 Вт / вентилятор < 500 Вт	80/50
F1	PTC (дополнительный электрический нагрев воздухом)	100
G1	PTC (дополнительный электрический обогрев воздухом)	50
H1	Блок управления центральным замком (4F8 с автоблокировкой)

2007

Приборная доска

Or Приборная доска

Назначение предохранителей в панели приборов (2007 г.)

Число	Электрооборудование	Амперы
1	Вакантно
2	Вакантно
3	Вакантно
4	Вакантно
5	Вакантно
6	Вакантно
7	Вакантно
8	Вакантно
9	Воздушная подушка	5
10	Вход RSE (крышный экран)	10
11	Вакантно
11	Послепродажный комплект	5
12	Левая ксеноновая фара	10
13	Регуляторы обогрева / ESP, выключатель ASR/ Реверс/ Предварительная установка телефона/Tomtom navigator	5
14	Распределительный щит ABS/ESP / Двигатель / Фары / Распределительный щит прицепа / Выключатель света / Приборная панель	10
15	Щит управления фарами / Стеклоочистители с подогревом / Подсветка приборов / Диагностический щиток	10
16	Правая ксеноновая фара.	10
17	Двигатель D2L (2,0 147 кВт, 4-ступенчатый TFSI)	10
18	Вакантно
19	Вакантно
20	Парк Пилот (помощник при парковке) / рычаг переключения передач / переключатель ESP	10
21	Кабельный блок управления	7,5
22	объемный датчик тревоги / звуковой сигнал	5
23	Диагностика / Датчик дождя / Выключатель света	10
24	Предустановленный комплект буксирного крюка (вспомогательное решение)	15
25	Муфта распределительная коробка автомат	20
26	Вакуумный насос	20
27	Вход RSE (крышный экран)	10
28	Электродвигатель заднего стеклоочистителя/электропроводка распределительного щита	20
29	Вакантно
30	Прикуриватель/розетка	20
31	Вакантно
32	Вакантно
33	Обогреватель	40
34	Вакантно
35	Вакантно
36	Двигатель 2,0 л 147 кВт	10
37	Двигатель 2,0 л 147 кВт	10
38	Двигатель 2,0 л 147 кВт	10
39	Блок управления прицепом (сцепка)	15
40	Блок управления прицепом (указатели, тормоза и левая сторона)	20
41	Блок управления прицепом (противотуманные фары, фонарь заднего хода и правая сторона)	20
42	Вакантно
43	Предварительная установка прицепа	40
44	Обогрев заднего стекла	25
45	Электрические стеклоподъемники (передние)	30
46	Задние электрические стеклоподъемники	30
47	Двигатель (блок управления подачей топлива, бензиновое реле)	15
48	Удобное управление	20
49	Управление отоплением	40
50	Сиденья с подогревом	30
51	Люк на крыше	20
52	Система омывателя фар	20
53	Комплект буксирного крюка (вспомогательное решение)	20
54	Такси (питание таксометра)	5
55	Комплект буксирного крюка (вспомогательное решение)	20
56	Такси (питание таксометра)	15
57	Вакантно
58	Блок управления центральным замком	30

Моторного отсека

Назначение предохранителей в моторном отсеке (2007 г.)

Число	Электрооборудование	Амперы
1	Стеклоочистители	30
2	Рулевая колонка	5
3	Кабельный блок управления	5
4	ABS	30
5	Коробка передач AQ	15
6	Приборная доска	5
7	Вакантно
8	Радио	15
9	Телефон/Томтом навигатор	5
10	Главное реле в FSI/дизельном отсеке/питании модуля впрыска	5
10	Главное реле в моторном отсеке D2L (2.0 FSI 147 кВт)	10
11	Вакантно
12	Шлюз	5
13	Питание модуля впрыска бензина	25
13	Питание модуля впрыска дизельного топлива	30
14	Coil	20
15	Двигатель Т71/20 FSI	5
15	Реле насоса	10
16	насос АБС	30
17	Horn	15
18	Вакантно
19	Чистый	30
20	Вакантно
21	Лямбда-зонд	15
22	педаль тормоза, датчик скорости	5
23	Двигатель 1.6, главное реле (реле № 100)	5
23	Т 71 дизель ЕГР	10
23	2.0 D2L Топливный насос высокого давления	15
24	AKF, клапан коробки передач	10
25	Правильное освещение	40
26	Левое освещение	40
26	Двигатель 1.6 СЛП	40
26	1.9 TDI Реле свечей накаливания	50
28	KL15	40
29	Электрические стеклоподъемники (передние и задние)	50
29	Электрические стеклоподъемники (передние)	30
30	Х - предохранительное реле	40

	Боковая коробка:
B1	Генератор < 140 Вт	150
B1	Генератор > 140 Вт	200
C1	Усилитель руля	80
D1	Многополюсное питание «30». Внутренний блок предохранителей	100
E1	Вентилятор > 500 Вт / вентилятор < 500 Вт	80/50
F1	PTC (дополнительный электрический нагрев воздухом)	80
G1	PTC (дополнительный электрический обогрев воздухом)	40
H1	Блок управления центральным замком (4F8 с автоблокировкой)

2008

Приборная доска

Or Приборная доска

Назначение предохранителей в панели приборов (2008 г.)

Число	Потребитель	Амперы
1	Вакантно
2	Вакантно
3	Вакантно
4	Вакантно
5	Вакантно
6	Вакантно
7	Вакантно
8	Вакантно
9	Воздушная подушка	5
10	Вход RSE (крышный экран)	10
11	Вакантно
11	Вакантно
12	Левая ксеноновая фара	10
13	Регуляторы обогрева / ESP, выключатель ASR / Реверс / Предварительная установка телефона / Tomtom Navigator	5
14	Распределительный щит ABS/ESP / Двигатель / Фары / Распределительный щит прицепа / Выключатель света / Приборная панель	10
15	Щит регулировки фар / Стеклоочистители с подогревом / Подсветка приборов / Щит диагностики	10
16	Правая ксеноновая фара.	10
17	Управление двигателем	10
18	Вакантно
19	Вакантно
20	Парк Пилот (помощник при парковке) / рычаг переключения передач / переключатель ESP	10
21	Кабельный блок управления	7,5
22	Объемный датчик тревоги/ Звуковой сигнал	5
23	Диагностика / Датчик дождя / Выключатель света	10
24	Вакантно
25	Муфта распределительная коробка автомат	20
26	Вакуумный насос	20
27	Вход RSE (крышный экран)	10
28	Электродвигатель заднего стеклоочистителя/электропроводка распределительного щита	20
29	Вакантно
30	Прикуриватель/розетка	20
31	Вакантно
32	Вакантно
33	Обогреватель	40
34	Вакантно
35	Вакантно
36	Управление двигателем	10
37	Управление двигателем	10
38	Управление двигателем	10
39	Блок управления прицепом (сцепка)	15
40	Блок управления прицепом (указатели, тормоза и левая сторона)	20
41	Блок управления прицепом (противотуманные фары, фонарь заднего хода и правая сторона)	20
42	Вакантно
43	Предварительная установка прицепа	40
44	Обогрев заднего стекла	25
45	Электрические стеклоподъемники (передние)	30
46	Задние электрические стеклоподъемники	30
47	Двигатель (блок управления подачей топлива, бензиновое реле)	15
48	Удобное управление	20
49	Управление отоплением	40
50	Сиденья с подогревом	30
51	Люк на крыше	20
52	Система омывателя фар	20
53	Вакантно
54	Такси (питание таксометра)	5
55	Вакантно
56	Такси (питание таксометра)	15
57	Вакантно
58	Блок управления центральным замком	30

Моторного отсека

Назначение предохранителей в моторном отсеке (2008 г.)

Число	Потребитель	Амперы
1	Стеклоочистители	30
2	Вакантно
3	Кабельный блок управления	5
4	ABS	30
5	Коробка передач AQ	15
6	Панель приборов/рулевая колонка	5
7	Ключ зажигания	40
8	Радио	15
9	Телефон/TomTom Navigator	5
10	Управление двигателем	5
10	Управление двигателем	10
11	Вакантно
12	Электронный блок управления	5
13	Питание модуля впрыска бензина	25
13	Питание модуля впрыска дизельного топлива	30
14	Coil	20
15	Управление двигателем	5
15	Реле насоса	10
16	Правильное освещение	40
17	Horn	15
18	Вакантно
19	Чистый	30
20	Вакантно
21	Лямбда-зонд	15
22	педаль тормоза, датчик скорости	5
23	Управление двигателем	5
23	Управление двигателем	10
23	Управление двигателем	15
24	AKF, клапан коробки передач	10
25	насос АБС	30
26	Левое освещение	40
27	Управление двигателем	40
27	Управление двигателем	50
28	Вакантно
29	Электрические стеклоподъемники (передние и задние)	50
29	Электрические стеклоподъемники (передние)	30
30	Ключ зажигания	40

	Боковая коробка:
B1	Генератор < 140 Вт	150
B1	Генератор > 140 Вт	200
C1	Сервоусилитель руля	80
D1	Многополюсное питание «30». Внутренний блок предохранителей	100
E1	Вентилятор > 500 Вт / вентилятор < 500 Вт	80/50
F1	PTC (дополнительный электрический нагрев воздухом)	80
G1	PTC (дополнительный электрический обогрев воздухом)	40
H1	Блок управления центральным замком
