Предохранители и реле SEAT Toledo (Mk4/NH, 2012-2019)
Схемы относятся к указанным годам и вариантам SEAT Toledo (Mk4/NH, 2012-2019). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля SEAT.
Расположение предохранителей SEAT Toledo 2012-2019
Предохранитель прикуривателя (розетка) в SEAT Toledo это предохранитель №47 (2012-2015 гг.) или №44 (2016-2019 гг.) в блоке предохранителей панели приборов.
Оглавление
Цветовая маркировка предохранителей
Цветовая маркировка предохранителей
| Цвет | Номинал, Ампер |
|---|---|
| Черный | 1 |
| Пурпурный | 3 |
| Светло-коричневый | 5 |
| Коричневый | 7.5 |
| Red | 10 |
| Blue | 15 |
| Желтый | 20 |
| Белый или прозрачный | 25 |
| Зеленый | 30 |
| Апельсин | 40 |
Расположение блока предохранителей
Расположение блока предохранителей

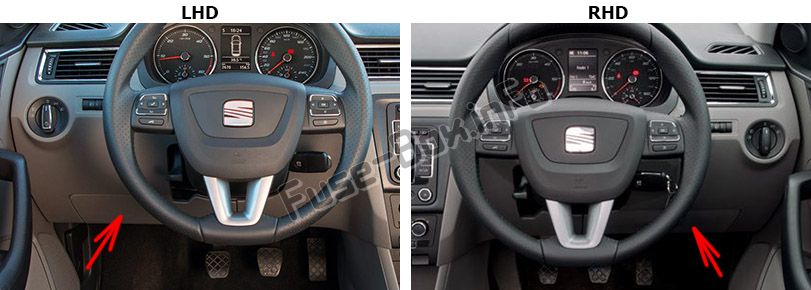

Пассажирский отсек
Предохранители расположены на приборной панели со стороны водителя за крышкой.

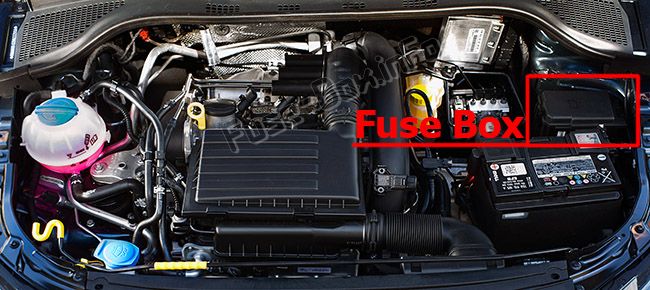

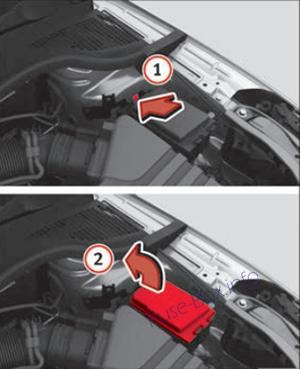

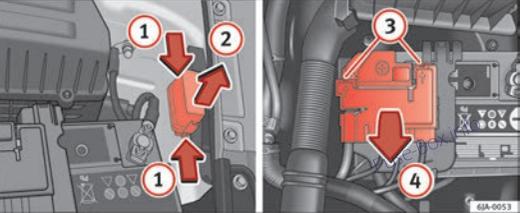

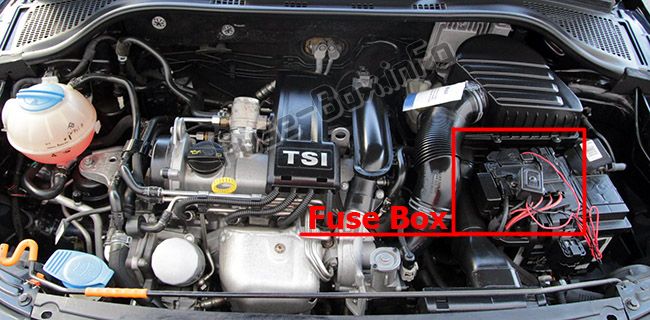

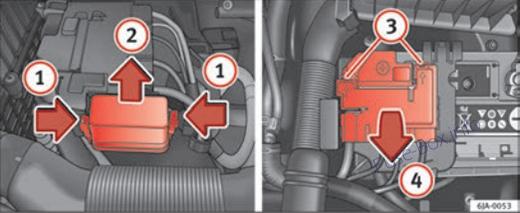

Моторного отсека
2012-2015 гг.
or

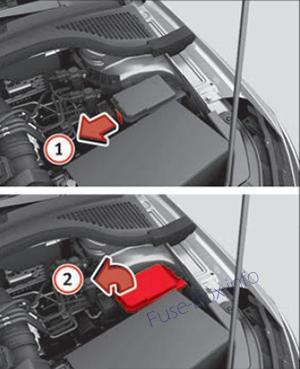

2016-2019 гг.
or
Схемы блока предохранителей
Схемы блока предохранителей
2012, 2013, 2014, 2015

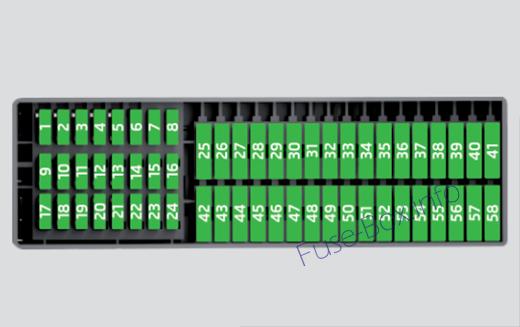

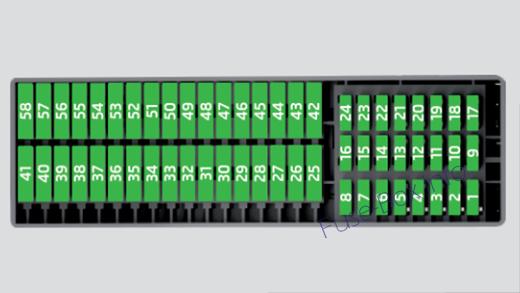

Приборная доска
левый руль
правый руль
| № | Электрооборудование |
|---|---|
| 1 | С - зажигание |
| 2 | СТАРТ-СТОП |
| 3 | Панель приборов, корректор фар, телефон, датчик уровня масла |
| 4 | Блок управления ABS/ESC |
| 5 | Бензиновый двигатель: круиз-контроль |
| 6 | Фонарь заднего хода (механическая коробка передач) |
| 7 | Переключатель, блок управления двигателем, автоматическая коробка передач |
| 8 | Выключатель тормоза, выключатель сцепления, вентилятор охлаждения |
| 9 | Панель управления отопителем, блок управления кондиционером, система помощи при парковке, электростеклоподъемники, вентилятор радиатора, форсунки стеклоочистителя |
| 10 | преобразователь постоянного тока в постоянный |
| 11 | Управление наружными зеркалами |
| 12 | Блок управления тягово-сцепным устройством |
| 13 | Блок управления автоматической коробкой передач, автоматический селектор передач |
| 14 | Корректор фар |
| 15 | Вакантно |
| 16 | Усилитель руля, датчик скорости, блок управления двигателем |
| 17 | Радио (СТАРТ-СТОП) дневной ходовой свет |
| 18 | Зеркала с подогревом |
| 19 | Вход зажигания |
| 20 | Блок управления двигателем, блок управления топливным насосом, топливный насос |
| 21 | Фонарь заднего хода (автоматическая коробка передач), противотуманные фары с функцией CORNER |
| 22 | Панель управления отопителем, блок управления климат-контролем, телефон, общий щиток приборов, датчик угла поворота руля, мультируль, блокировка ключа АКПП |
| 23 | Освещение салона, освещение бардачка и багажного отделения, габаритные огни |
| 24 | Центральный блок управления автомобилем |
| 25 | Вакантно |
| 26 | Стеклоочиститель заднего стекла |
| 27 | Вакантно |
| 28 | Бензиновый двигатель: клапан AKF, дополнительный подогрев |
| 29 | Впрыск, насос охлаждающей жидкости |
| 30 | Топливный насос, зажигание, круиз-контроль |
| 31 | Лямбда-зонд |
| 32 | Топливный насос высокого давления, нагнетательный клапан |
| 33 | Блок управления двигателем |
| 34 | Блок управления двигателем, вакуумный насос |
| 35 | Подсветка кнопок, подсветка номерного знака, габаритные огни, омыватели фар |
| 36 | Дальние лучи |
| 37 | Задние противотуманные фары, DC/DC преобразователь |
| 38 | Противотуманные огни |
| 39 | Вентилятор отопителя |
| 40 | Вакантно |
| 41 | Подогрев передних сидений |
| 42 | Обогрев заднего стекла |
| 43 | Horn |
| 44 | Стеклоочистители |
| 45 | Замок крышки багажника, центральный замок |
| 46 | Тревога |
| 47 | Прикуриватель, розетка в багажном отделении |
| 48 | ABS |
| 49 | Поворотники, стоп-сигналы |
| 50 | DC-DC преобразователь, радио |
| 51 | Электрический стеклоподъёмник (водитель + задняя левая сторона) |
| 52 | Электрический стеклоподъёмник (передний пассажир + задний правый) |
| 53 | Система омывания ветрового стекла |
| 54 | СТАРТ-СТОП общая приборная панель, модуль под рулевым колесом, многофункциональное рулевое колесо |
| 55 | Блок управления автоматической коробкой передач |
| 56 | Омыватель фар |
| 57 | Фара ближнего света (левая сторона) |
| 58 | Фара ближнего света (правая сторона) |

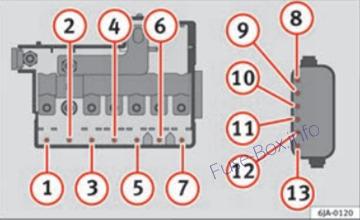

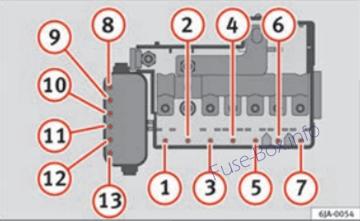

Моторного отсека
версия 1
версия 2
| Число | Электрооборудование |
|---|---|
| 1 | Генератор |
| 2 | Вакантно |
| 3 | Салон (версия 1) / Питание блока предохранителей (версия 2) |
| 4 | Дополнительный электрообогрев (вариант 1) / Салон (вариант 2) |
| 5 | Интерьер |
| 6 | Вентилятор радиатора, блок управления системой свечей накаливания |
| 7 | Электрогидравлический усилитель руля |
| 8 | ABS |
| 9 | Вентилятор радиатора |
| 10 | Автоматическая коробка передач |
| 11 | ABS |
| 12 | Центральный блок управления |
| 13 | Дополнительный электрический подогрев |
2016
Приборная доска
левый руль
правый руль
| № | Потребитель |
|---|---|
| 1 | Левый свет |
| 2 | Центральный замок |
| 3 | Реле системы зажигания |
| 4 | Правый свет |
| 5 | Электрические стеклоподъемники - Водитель |
| 6 | Центральный блок управления — внутреннее освещение |
| 7 | Horn |
| 8 | Буксирный кронштейн - левый фонарь |
| 9 | Рычаг управления под рулем, устройство управления двигателем (без доступа без ключа), АКПП (без доступа без ключа), рычаг селектора АКПП (без доступа без ключа), ESC (без доступа без ключа), устройство управления датчиками прицепа (без доступа без ключа), усилитель рулевого управления (без доступа без ключа), подушка безопасности (без доступа без ключа) |
| 10 | Электростеклоподъемник - задний левый |
| 11 | Блок омывателя фар |
| 12 | Радио и навигационный дисплей |
| 13 | Подготовка в качестве такси |
| 14 | Рычаг управления под рулем, выключатель света, блокировка тяги с ключом зажигания (автоматическая коробка передач), мигалка фарами, устройство управления SmartGate, датчик дождя, подготовка телефона |
| 15 | Блок управления системой кондиционирования, рычаг селектора АКПП, диагностический разъем |
| 16 | Приборная доска |
| 17 | Датчик тревоги, звуковой сигнал |
| 22 | Автоматический омыватель ветрового и переднего стекол |
| 23 | Подогрев передних сидений |
| 24 | Вентилятор кондиционера, отопление, блок управления кондиционером, отопление |
| 26 | Выключатель обогрева переднего сиденья. |
| 27 | Стеклоочиститель заднего стекла |
| 29 | Подушка безопасности (бесключевой доступ) |
| 30 | Электрические стеклоподъемники, выключатель фар, выключатель фонарей заднего хода, блок управления кондиционером, блок управления системой помощи при парковке, наружное зеркало, питание средней панели кнопок, питание боковой панели кнопок, внутреннее зеркало, подготовка телефона |
| 31 | Топливный насос, блок управления вентилятором радиатора, круиз-контроль, катушка реле омывателя ветрового и заднего стекол |
| 32 | Диагностический разъем, корректор фар, рычаг управления под рулем |
| 33 | Катушка реле зажигания, датчик педали сцепления |
| 34 | Обогрев форсунок омывателя ветрового стекла |
| 37 | Радар |
| 39 | Дополнительный электрический подогрев |
| 41 | Обогрев заднего стекла |
| 42 | Электрические стеклоподъемники - пассажир |
| 43 | Буксировочная скоба - Контакт разъема |
| 44 | Зажигалка, розетка 12 вольт |
| 45 | Электростеклоподъемник • задний правый |
| 46 | Система омывания ветрового и переднего стекол, рычаг управления под рулем |
| 47 | Буксировочная скоба - Контакт разъема |
| 48 | Буксирный кронштейн - Правый габаритный фонарь |
| 49 | Блок управления топливным насосом |
| 50 | Радио |
| 51 | Обогрев наружных зеркал |
| 52 | Доступ без ключа |
| 53 | Блок рулевого управления заклинило (бесключевой доступ) |
| 54 | Блок управления ABS/ESC |
Моторного отсека
| № | Потребитель |
|---|---|
| 1 | Вентилятор радиатора |
| 2 | Блок управления системой накаливания |
| 3 | Блок управления ABS/ESC |
| 4 | Дополнительный электронагрев - Контур 2 |
| 5 | Дополнительный электронагрев - Контур 3 |
| 6 | Автоматическая коробка передач |
| 7 | Блок управления двигателем |
| 8 | Передние стеклоочистители |
| 9 | Центральный блок управления, модуль данных батареи |
| 10 | Блок управления ABS/ESC |
| 12 | Компоненты двигателя |
| 13 | Переключатель педали тормоза |
| 14 | Компоненты двигателя, реле топливной катушки, вентилятор радиатора, насос охлаждающей жидкости |
| 15 | Блок управления двигателем |
| 16 | Пусковой двигатель |
| 17 | Блок управления двигателем |
| 18 | Компоненты двигателя, дополнительные катушки реле электрообогрева |
| 19 | Лямбда-зонд |
| 20 | Устройства управления системой накаливания, подогревом картерного вентилятора |
2017, 2018, 2019

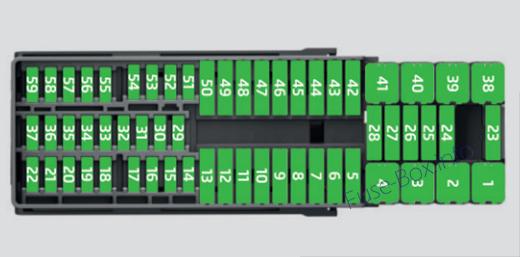

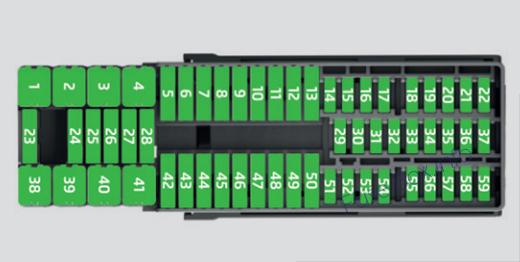

Приборная доска
левый руль
правый руль
| № | Потребитель |
|---|---|
| 1 | Левый свет |
| 2 | Центральный замок, дворники, бесключевой доступ |
| 3 | Реле системы зажигания |
| 4 | Правый свет |
| 5 | Электрические стеклоподъемники - Водитель |
| 6 | Центральный блок управления — внутреннее освещение |
| 7 | Horn |
| 8 | Буксирный кронштейн • Левый фонарь |
| 9 | Органы управления на рулевой колонке (только без доступа без ключа), блоке управления двигателем (только без доступа без ключа), блоке управления АКПП (только без доступа без ключа), рычаге АКП (только без доступа без ключа), блоке управления ESP (только без доступа без ключа) ), блок управления крюком прицепа (только без доступа без ключа), электроусилитель руля (только без доступа без ключа) |
| 10 | Заднее левое окно |
| 11 | Блок омывателя фар |
| 12 | Радио и навигационный дисплей |
| 13 | Подготовка в качестве такси |
| 14 | Рычаг управления под рулем, переключатель света, блокировка тяги с ключом зажигания (АКПП), мигалка, устройство управления SmartGate, датчик дождя/света, камера заднего вида |
| 15 | Блок управления системой кондиционирования, рычаг селектора АКПП, диагностический разъем |
| 16 | Приборная доска |
| 17 | Датчик тревоги, звуковой сигнал |
| 22 | Система омывателя ветрового стекла (без доступа без ключа) |
| 23 | Подогрев передних сидений |
| 24 | Вентилятор кондиционера, отопление, блок управления кондиционером, отопление |
| 26 | Выключатель обогрева переднего сиденья. |
| 27 | Стеклоочиститель заднего стекла |
| 29 | Воздушная подушка |
| 30 | Электрические стеклоподъемники, выключатель фонарей заднего хода, блок управления кондиционером, блок управления системой помощи при парковке, наружное зеркало, блок питания средней панели кнопок, блок питания боковой панели кнопок, внутреннее зеркало |
| 31 | Топливный насос, блок управления вентилятором радиатора, круиз-контроль, катушка реле омывателя ветрового и заднего стекол, выключатель света |
| 32 | Диагностический разъем, корректор фар, рычаг управления под рулем, регулятор окружающего освещения |
| 33 | Катушка реле зажигания, датчик педали сцепления |
| 34 | Обогреваемые форсунки омывателя ветрового стекла |
| 36 | USB-разъем для зарядки |
| 37 | Радар |
| 39 | Дополнительный электрический подогрев |
| 41 | Обогрев заднего стекла |
| 42 | Электрические стеклоподъемники - пассажир |
| 43 | Буксировочная скоба - Контакт разъема |
| 44 | Подключение 12 В в салоне, подключение 12 В в багажнике |
| 45 | Заднее правое окно |
| 46 | Система омывания ветрового и переднего стекол, рычаг управления под рулем |
| 47 | Буксировочная скоба - Контакт разъема |
| 48 | Буксирный кронштейн - Правый габаритный фонарь |
| 49 | Блок управления топливным насосом |
| 50 | Радио |
| 51 | Обогрев наружных зеркал |
| 52 | Доступ без ключа |
| 53 | Блокировка руля (бесключевой доступ) |
| 54 | Блок управления ABS/ESC |
| 56 | Диагноз |
| 59 | Полный светодиод |

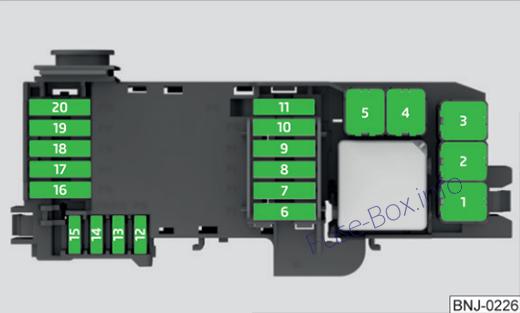

Моторного отсека
| № | Потребитель |
|---|---|
| 1 | Вентилятор радиатора |
| 2 | Блок управления системой накаливания |
| 3 | Блок управления ABS/ESC |
| 4 | Дополнительный электронагрев - Контур 2 |
| 5 | Дополнительный электронагрев - Контур 3 |
| 6 | Автоматическая коробка передач |
| 7 | Блок управления двигателем |
| 8 | Передние стеклоочистители |
| 9 | Центральный блок управления, модуль данных батареи |
| 10 | Блок управления ABS/ESC |
| 12 | Компоненты двигателя |
| 13 | Переключатель педали тормоза |
| 14 | Компоненты двигателя, реле топливной катушки, вентилятор радиатора, насос охлаждающей жидкости |
| 15 | Блок управления двигателем |
| 16 | Пусковой двигатель |
| 17 | Блок управления двигателем |
| 18 | Компоненты двигателя, дополнительные катушки реле электрообогрева |
| 19 | Лямбда-зонд |
| 20 | Устройства управления системой накаливания, подогревом картерного вентилятора |
