Предохранители и реле Skoda Citigo (2011-2015)
Схемы относятся к указанным годам и вариантам Skoda Citigo (2011-2015). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Skoda.
Схема предохранителей Skoda Citigo 2011-2015
Предохранитель прикуривателя (розетки) в Skoda Citigo Это предохранитель №36 в блоке предохранителей под приборной панелью.
Оглавление
Цвет предохранителей
Цвет предохранителей
| Цвет предохранителя | Максимальная сила тока |
|---|---|
| пурпурный | 3 |
| светло-коричневый | 5 |
| коричневый | 7.5 |
| red | 10 |
| blue | 15 |
| желтый | 20 |
| белый | 25 |
| зеленый | 30 |
| апельсин | 40 |
Блок предохранителей в салоне
Блок предохранителей в салоне

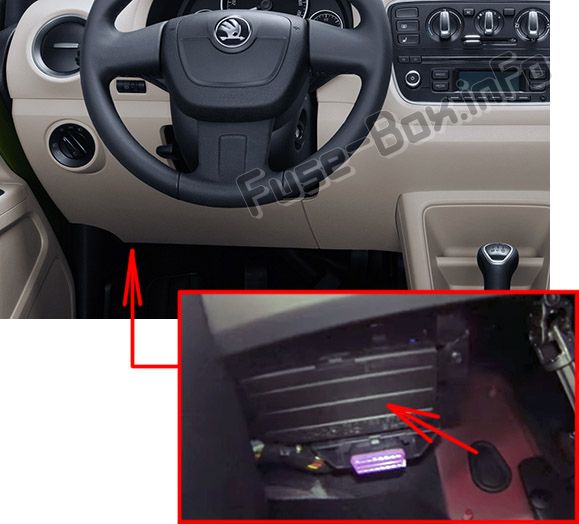

Расположение блока предохранителей

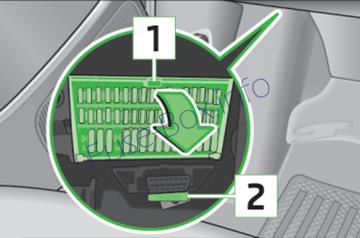

Предохранители расположены под рулевым колесом на нижней стороне приборной панели.

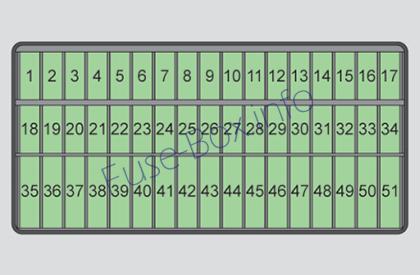

Схема блока предохранителей
Назначение предохранителей на нижней стороне приборной панели
| No. | Потребитель электроэнергии |
|---|---|
| 1 | Телефон, вентилятор радиатора, комбинация приборов, блок управления двигателем |
| 2 | Диагностический порт, воздушный компрессор, панель с кнопками, блок управления кондиционером |
| 3 | Выключатель педали сцепления, выключатель педали тормоза |
| 4 | Подсветка переключателя, подсветка номерного знака |
| 5 | Рычаг под рулем, центральный блок управления |
| 6 | Регулировка света фар, регулировка наружных зеркал |
| 7-8 | Автоматическая коробка передач |
| 9 | Подушка безопасности, планка с кнопками |
| 10 | Помощь при парковке |
| 11 | передние фары |
| 12 | Задний противотуманный фонарь |
| 13 | передние фары |
| 14 | Стеклоочиститель заднего стекла |
| 15 | Выключатель |
| 16 | Помощь рулевого управления |
| 17 | Омыватель ветрового стекла |
| 18 | Переключатель света заднего хода |
| 19 | Форсунки, насос охлаждающей жидкости |
| 20 | АБС/ЭСП |
| 21 | Парковочные огни, |
| 22 | Дневные ходовые огни |
| 23 | передние фары |
| 24 | Мигалка фар |
| 25 | Стеклоочиститель и омыватель ветрового стекла |
| 26 | Не назначен |
| 27 | Внутреннее освещение |
| 28 | Диагностический разъем |
| 29 | Центральный блок управления |
| 30 | Обогрев наружных зеркал |
| 31 | Вентилятор радиатора, лямбда-зонд |
| 32 | Проблесковый маячок, стоп-сигнал, дневные ходовые огни, задний фонарь |
| 33 | Дальний свет |
| 34 | Дальний свет |
| 35 | Топливный насос |
| 36 | Прикуриватель, розетка на 12 вольт. |
| 37 | Воздуходувка для отопления и кондиционирования |
| 38 | Радио |
| 39 | Панорамная сдвижная крыша, звуковой сигнал |
| 40 | Блок управления двигателем |
| 41 | Центральный замок |
| 42 | Модуль зажигания |
| 43 | Подогрев сидений |
| 44 | Топливный насос |
| 45 | Выключатель |
| 46 | Обогрев заднего стекла |
| 47 | Электрические стеклоподъемники |
| 48 | Horn |
| 49 | Стеклоочистители |
| 50 | Противотуманные фары, фара |
| 51 | Электрические стеклоподъемники |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

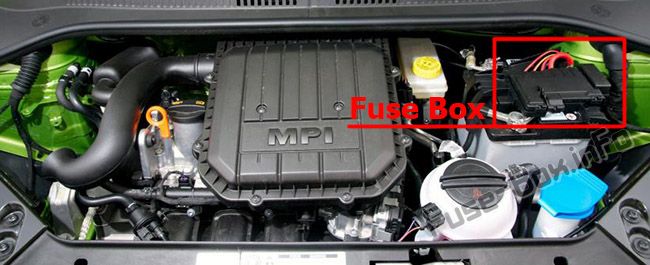

Расположение блока предохранителей

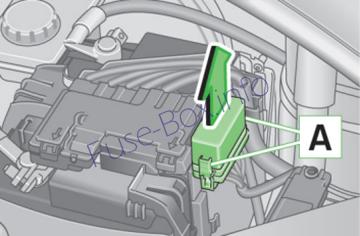

Предохранители расположены под крышкой рядом с аккумуляторной батареей автомобиля.

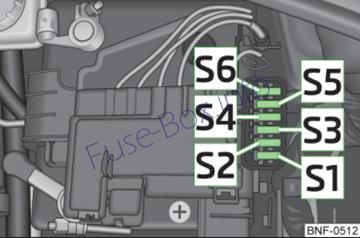

Схема блока предохранителей
Назначение предохранителей в моторном отсеке
| No. | Потребитель электроэнергии |
|---|---|
| S1 | АБС/ЭСП |
| S2 | Вентилятор радиатора |
| S3 | Блок управления вентилятором радиатора, зажигание |
| S4 | АБС/ЭСП |
| S5 | Центральный блок управления, модуль данных батареи |
| S6 | Замок зажигания, стартер |
Предохранители в приборной панели
Предохранители в приборной панели

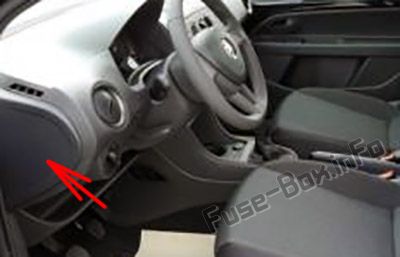

Расположение блока предохранителей
На автомобилях с системой СТАРТ-СТОП предохранители находятся с левой стороны панели приборов за крышкой.
Схема блока предохранителей
Назначение предохранителей в приборной панели
| No. | Потребитель электроэнергии |
|---|---|
| 1 | АБС/ЭСП |
| 2 | Приборный щиток |
| 3 | Рентгенодиагностика |
| 4 | Преобразователь напряжения DC-DC, реле стартера, панель с кнопками |
| 5 | Не назначен |
| 6 | Не назначен |
| 7 | Не назначен |
| 8 | Не назначен |
| 9 | передние фары |
| 10 | передние фары |
| 11 | Стартер |
| 12 | Преобразователь постоянного напряжения, ABS, комбинация приборов, радио |
