Предохранители и реле Skoda Citigo (2016-2019…)
Схемы относятся к указанным годам и вариантам Skoda Citigo (2016-2019…). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Skoda.
Схема предохранителей Skoda Citigo 2016-2019…
Предохранитель прикуривателя (розетки) в Skoda Citigo Предохранитель №46 в блоке предохранителей под приборной панелью.
Оглавление
Цвет предохранителей
Цвет предохранителей
| Цвет предохранителя | Максимальная сила тока |
|---|---|
| пурпурный | 3 |
| светло-коричневый | 5 |
| коричневый | 7.5 |
| red | 10 |
| blue | 15 |
| желтый | 20 |
| белый | 25 |
| зеленый | 30 |
| апельсин | 40 |
Предохранители под приборной панелью
Предохранители под приборной панелью

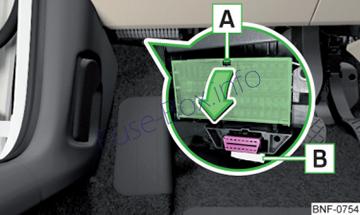

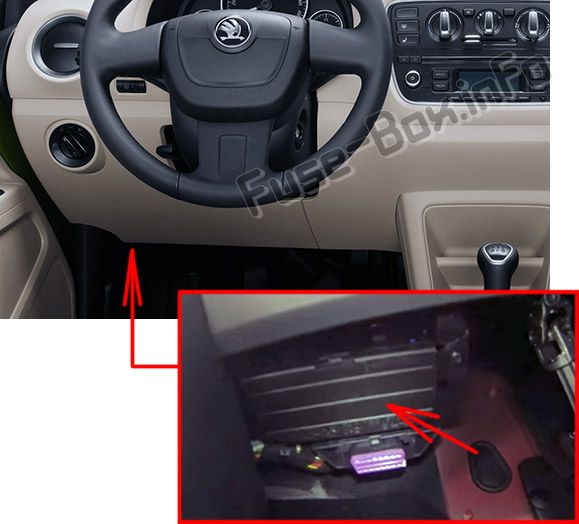

Расположение блока предохранителей
Предохранители расположены под рулевым колесом на нижней стороне приборной панели.

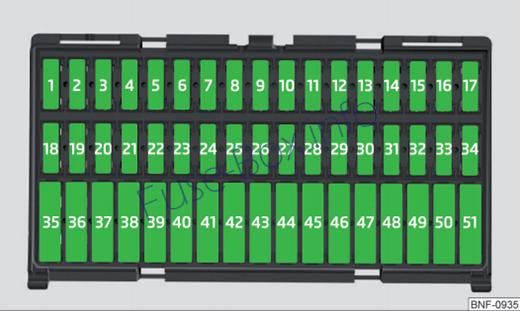

Схема блока предохранителей
Назначение предохранителей под приборной панелью
| No. | Потребитель |
|---|---|
| 1 | Кондиционер, диагностический разъем |
| 2 | Управление корректором фар, системой помощи при парковке, регулировкой положения наружных зеркал с электроприводом, подогревом сидений |
| 3 | АКПП, блок управления двигателем, гидроусилитель руля, рычаг управления под рулем, комбинация приборов, вентилятор радиатора |
| 4 | Воздушная подушка |
| 5 | Фонарь заднего хода |
| 6 | Система стеклоочистителей переднего и заднего стекла |
| 7 | Фара дальнего света — левая сторона |
| 8 | Фара дальнего света - правая сторона |
| 9 | Не назначен |
| 10 | Электрообогрев наружных зеркал, диагностический порт, датчик дождя |
| 11 | Дневной свет |
| 12 | Не назначен |
| 13 | Освещение автомобиля - левая сторона |
| 14 | Освещение автомобиля - правая сторона |
| 15 | Автомобиль с системой СТАРТ-СТОП: Радио Автомобиль без системы СТАРТ-СТОП: Освещение выключателей, обогрев, АКПП, выключатель света, подсветка номерного знака |
| 16 | Освещение автомобиля - Задний противотуманный фонарь |
| 17 | Стеклоочиститель заднего стекла |
| 18 | Панорамная крыша |
| 19 | Центральный замок |
| 20 | Обогрев заднего стекла |
| 21 | Фонари заднего хода, противотуманные фары |
| 22 | Horn |
| 23 | Стабилизатор напряжения (для системы СТАРТ-СТОП); освещение автомобиля (автомобиль без системы СТАРТ-СТОП) |
| 24 | Мигание фар |
| 25 | Стеклоочистители |
| 26 | Автомобиль с системой СТАРТ-СТОП: Освещение автомобиля Автомобиль без системы СТАРТ-СТОП: Радио |
| 27 | Сигнальные огни поворотов, стоп-сигналы |
| 28 | Рычаг селектора автоматической коробки передач |
| 29 | Топливный насос |
| 30 | 2016-2018: Блок управления двигателем, комбинация приборов, датчик дождя, рычаг управления под рулем, система кондиционирования; 2019: Блок управления двигателем, комбинация приборов, рычаг управления под рулем, топливный насос |
| 31 | 2016-2018: Освещение автомобиля - ближний свет (относится к автомобилям с системой СТАРТ-СТОП) 2019: Автомобильное освещение |
| 32 | Центральная система управления |
| 33 | Освещение автомобиля - стояночный свет |
| 34 | Внутреннее освещение |
| 35 | Освещение автомобиля - правая сторона (относится к автомобилям без системы СТАРТ-СТОП), комбинация приборов (2019 г.) |
| 36 | Освещение автомобиля - левая сторона (относится к автомобилям без системы СТАРТ-СТОП) |
| 37 | ESP |
| 38 | Панель с кнопками, преобразователь напряжения DC-DC (относится к автомобилям с системой СТАРТ-СТОП), запуск двигателя (2019 г.) |
| 39 | Рычаг управления под рулем, омыватель переднего и заднего стекла |
| 40 | Лямбда-зонд, вентилятор радиатора, газовый клапан, клапан давления масла, клапан угольного фильтра, компоненты двигателя (2019) |
| 41 | Выключатель педали тормоза, выключатель педали сцепления, вентилятор радиатора, компоненты двигателя |
| 42 | Система управления двигателем |
| 43 | 2016-2018: Топливный насос, вакуумный насос тормозной системы 2019: Вакуумный насос тормозной системы, кондиционер |
| 44 | Форсунки, компоненты двигателя, топливный насос |
| 45 | Катушки зажигания, компоненты двигателя |
| 46 | 12-вольтовая розетка |
| 47 | Воздуходувка для кондиционирования/отопления |
| 48 | Подогрев сидений |
| 49 | Электрические стеклоподъемники - справа |
| 50 | Освещение автомобиля – дневные ходовые огни, дальний свет |
| 51 | Электрические стеклоподъемники - левый |
Предохранители в приборной панели
Предохранители в приборной панели

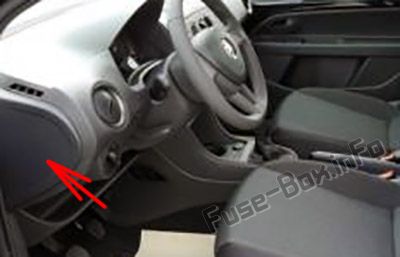

Расположение блока предохранителей
На автомобилях с системой СТАРТ-СТОП предохранители находятся с левой стороны панели приборов за крышкой.
Схема блока предохранителей
Назначение предохранителей сбоку приборной панели
| No. | Потребитель |
|---|---|
| 1 | АБС/ЭСП |
| 2 | Приборный щиток |
| 3 | Радио |
| 4 | Преобразователь постоянного напряжения, пускатель двигателя, панель с кнопками |
| 5 | Система кондиционирования воздуха |
| 6 | Не назначен |
| 7 | Не назначен |
| 8 | Не назначен |
| 9 | Освещение автомобиля - правая сторона |
| 10 | Освещение автомобиля - левая сторона |
| 11 | Стартер |
| 12 | Преобразователь постоянного напряжения, ABS, комбинация приборов, радио |
Предохранители в моторном отсеке
Предохранители в моторном отсеке

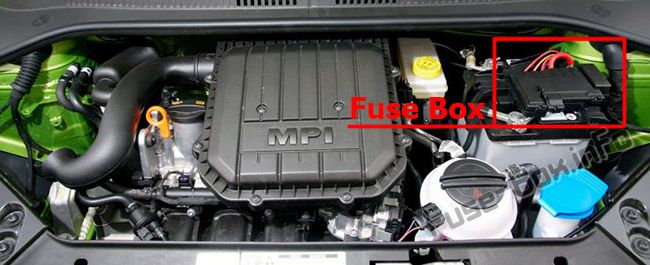

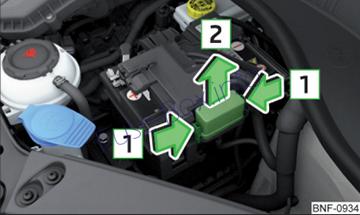

Расположение блока предохранителей
Предохранители расположены под крышкой рядом с аккумуляторной батареей автомобиля.
Схема блока предохранителей
Назначение предохранителей в моторном отсеке
| No. | Потребитель |
|---|---|
| 1 | АБС/ЭСП |
| 2 | Вентилятор радиатора, вентилятор для кондиционера |
| 3 | Система управления охлаждением, зажигание |
| 4 | АБС/ЭСП |
| 5 | Модуль данных аккумуляторной батареи, замок зажигания |
| 6 | Замок зажигания, стартер |
