Предохранители и реле Skoda Citigoe IV 2019-2021
Схемы относятся к указанным годам и вариантам Skoda Citigoe IV 2019-2021. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Skoda.
Автомобиль типа " Скода СИТИГЕГО " , работавший на электричестве города, был изготовлен из 2019 в адрес 2021. В этой статье вы найдете блок предохранителей диаграммы Скода СИТИГОЕ iV 2019, 2020 и 2021, получить информацию о расположении взрывателей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя) и реле.
Схема предохранителей Skoda Citigo-e iV
Содержание
Сопоставимость пассажиров блок предохранителей es
Сопоставимость пассажиров блок предохранителей es
Взрыватели в группе Dash

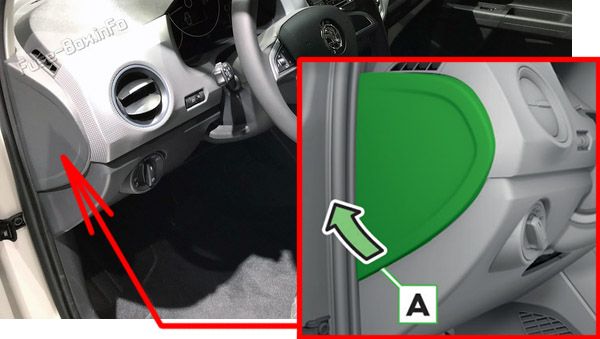

Взрыватели расположены под приборной панелью.
Вдавить выступ предохранителя A вниз и открыть блок предохранителей Прикрытие. Переключите предохранитель на клип B.

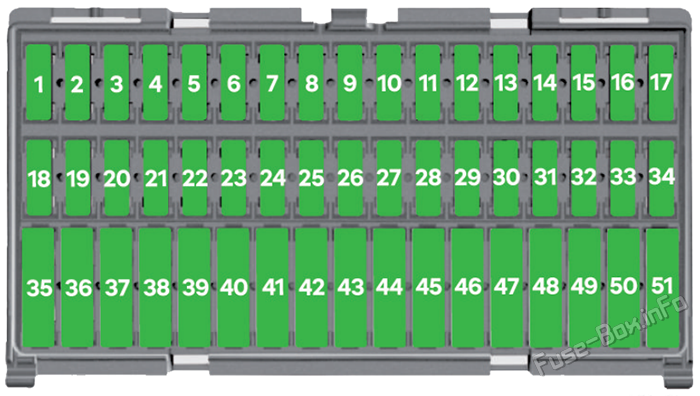

Схема блока предохранителей
| № | Ампы | Функция/компонент |
|---|---|---|
| 1 | 7.5A | Вставить панель & ломки 4.3.1 Устройство управления двигателем |
| 2 | 7.5A | Высоковольтная батарея 1 Диагностическая связь |
| 3 | 7.5A | Камера заднего вида |
| 4 | - | - |
| 5 | 7.5A | Группа контроля электроники рулевой колонки Бортовое устройство управления снабжением |
| 6 | 7.5A | 4.7.5 Выключатель регулировки зеркал Регулятор диапазона видимости лучей Левый двигатель управления наклоном фары 4.7 Управляющий двигатель правого огня |
| 7 | 10A | Электроника питания и управления для электропривода |
| 8 | 7.5A | Селекторный рычаг Тормозной блок управления сервоприводом Устройство регулирования напряжения зарядки для высоковольтной батареи Электроника питания и управления для электропривода |
| 9 | 7.5A | Передний боковой подушка безопасности для пассажиров отключен предупреждающий огонь Группа контроля над подушками безопасности |
| 10 | 7.5A | Контрольный блок для автостоянки |
| 11 | 7.5A | Передняя камера для систем помощи водителю |
| 12 | - | - |
| 13 | - | - |
| 14 | 15A | Мотор для очистителя заднего окна |
| 15 | 10A | Выключатель света |
| 16 | 7.5A | Терминал 15 ЭВМ-питание напряжения Рулевое управление с механическим приводом |
| 17 | 15A | Группа контроля электроники рулевой колонки |
| 18 | 15A | Зарядный блок 1 для высоковольтной батареи |
| 19 | - | - |
| 20 | 7.5A | ABS БД система Группа контроля электроники рулевой колонки |
| 21 | - | - |
| 22 | - | - |
| 23 | 7.5A | 4.3.1 Устройство управления двигателем |
| 24 | 15A | Группа контроля электроники рулевой колонки Выключатель фонарей |
| 25 | 10A | Ветряной стеклоочистительный насос и задний стеклоочиститель |
| 26 | 7.5A | Главное реле Вставить панель & ломки |
| 27 | 7.5A | Бортовое устройство управления снабжением Внутреннее освещение |
| 28 | 7.5A | Диагностическая связь |
| 29 | 7.5A | Бортовое устройство управления снабжением |
| 30 | 7.5A | Бортовое устройство управления снабжением Нагреваемое внешнее зеркало со стороны водителя Нагреваемое внешнее зеркало со стороны пассажира |
| 31 | 10A | вентилятор радиатора |
| 32 | 15A | Бортовое устройство управления снабжением Поворот сигнала/тормоза |
| 33 | - | - |
| 34 | - | - |
| 35 | - | - |
| 36 | 20A | Зажигалка для сигарет |
| 37 | 15A | Регулятор звука двигателя |
| 38 | 20A | Радио |
| 39 | - | - |
| 40 | 15A | 4.3.1 Устройство управления двигателем |
| 41 | 20A | Бортовое устройство управления снабжением Централизованное блокирование |
| 42 | 20A | Насос охлаждения для высокотемпературной цепи Насос циркуляции охлаждающей жидкости перед электроникой и контрольной электроникой для электропривода |
| 43 | 20A | Модуль переключателя центра в панели тире Модуль переключателя центра 2 в тире Подогрев устройства управления передними сиденьями |
| 44 | 7.5A | Высоковольтная батарея 1 |
| 45 | 10A | Выключатель света |
| 46 | 30A | Бортовое устройство управления снабжением Подогреваемое заднее окно |
| 47 | 30A | Выключатель регулятора переднего правого окна Оперативное устройство для подъёмника окон в двери водителя (RHD) Централизованный блокировочный блок сбоку водителя |
| 48 | 20A | Бортовое устройство управления снабжением Высокочастотный рог Низкая частота |
| 49 | 30A | Бортовое устройство управления снабжением Устройство управления моторными системами |
| 50 | 20A | Бортовое устройство управления снабжением Левый хвостовой блок Левую заднюю лампочку Легкое скопление правой хвостовой части Правая задняя лампочка |
| 51 | 30A | 6.7.6.6.6 Рабочее устройство для регулятора окон в двери водителя Централизованный блокирующий блок сбоку водителя (RHD) |

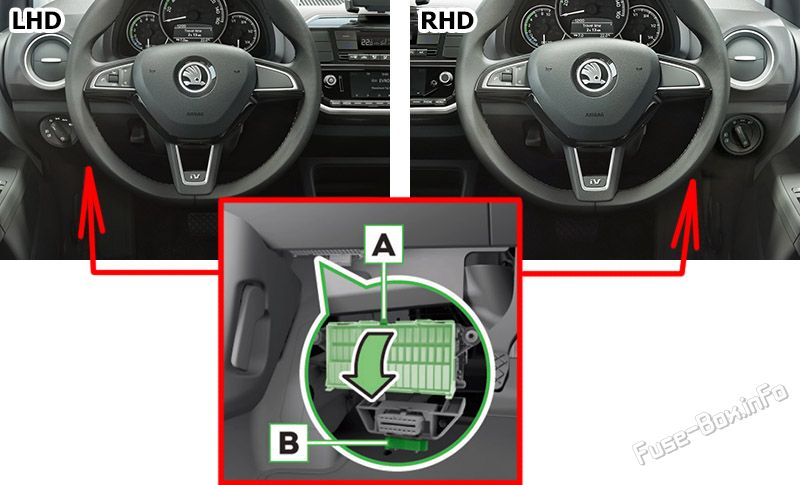

Взрыватели за боковой обложкой панели тире
- Вставить отвертку в графе A под боковым покрытием контрольного щитка и отпусти крышку.
- Снимите обложку.

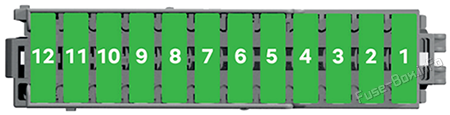

Схема блока предохранителей
| № | Ампы | Функция/компонент |
|---|---|---|
| 1 | 7.5A | Контрольное подразделение для модуля экстренного вызова и подразделения связи |
| 2 | 30A | 4.1.2 Давление в аккумуляторе тормозной системы |
| 3 | 7.5A | Соленоидный клапан для блокировки выключения ключа зажигания |
| 4 | 20A | Реле с датчиком |
| 5 | 7.5A | Климатронический реле |
| 6 | 10A | Соединительный соединитель для обслуживания высоковольтной системы |
| 7 | 7.5A | Климатронический блок управления |
| 8 | 7.5A | Селекторный рычаг Датчик дождя и света Устройство регулирования напряжения зарядки для высоковольтной батареи |
| 9 | 15A | Бортовое устройство управления снабжением Низкий/дневные ходовые огни/высокий свет |
| 10 | 15A | Бортовое устройство управления снабжением Низкий/дневные ходовые огни/высокий свет |
| 11 | 30A | Подогреваемая реле ветрового стекла |
| 12 | 30A | Подогреваемая реле для ветрового стекла 2 |

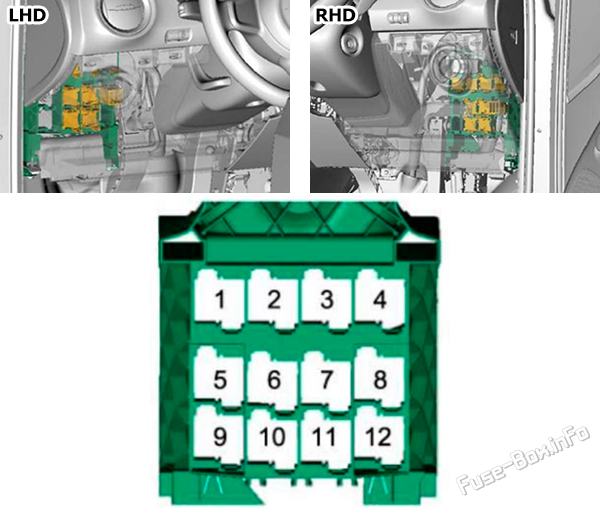

Реле
| № | Перезагрузить |
|---|---|
| 1 | Электрический реле подачи напряжения 1 |
| 2 | Терминал 15 ЭВМ-питание напряжения |
| 3 | Подогреваемая реле ветрового стекла |
| 4 | Главное реле |
| 5 | не назначен |
| 6 | Подогреваемая реле для ветрового стекла 2 |
| 7 | Климатронический реле |
| 8 | не назначен |
| 9 | не назначен |
| 10 | Реле с датчиком |
| 11 | не назначен |
| 12 | не назначен |
Сопоставимость двигателей блок предохранителей
Сопоставимость двигателей блок предохранителей

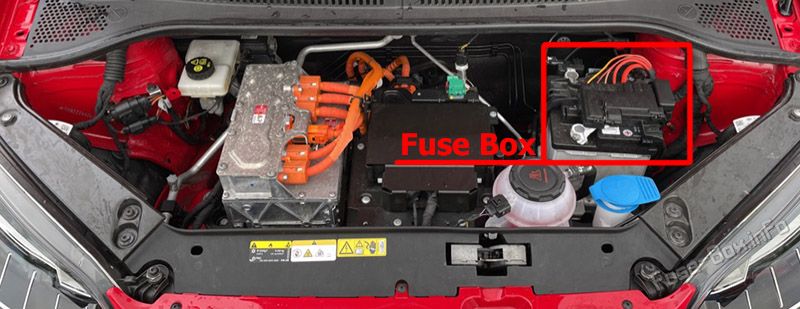

Расположение блока предохранителей

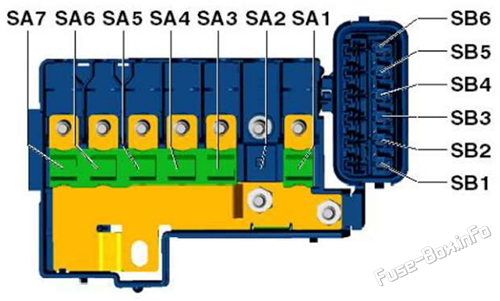

Схема блока предохранителей
| № | Ампы | Функция/компонент |
|---|---|---|
| SA1 | 250A | Электроника питания и управления для электропривода |
| SA2 | - | - |
| SA3 | 150A | Влагоноситель C (занизить приборную панель) Топливный патрон D (в конце приборной панели) Терминал 15 ЭВМ-питание напряжения |
| SA4 | 50A | Рулевое управление с механическим приводом |
| SA5 | 40A | ABS БД система |
| SA6 | 40A | вентилятор радиатора |
| SA7 | 50A | Тормозной блок управления сервоприводом |
| SB1 | 30A | ABS/ESC БД система |
| SB2 | 7.5A | Тормозной блок управления сервоприводом |
| SB3 | 7.5A | 6.7.5.5 Запускной переключатель зажигания/рулевой рычаг под рулевым рулём |
| SB4 | 10A | ABS/ESC БД система |
| SB5 | 7.5A | Контрольный блок контрольно-измерительной аппаратуры аккумуляторных батарей Бортовое устройство управления снабжением |
| SB6 | 30A | 7.6.5.5 Запускной переключатель зажигания |
Дополнительная информация: Skoda Citigoe IV 2019-2021
Предохранители и реле skoda citigoe iv 2019 2021: расположение блоков, схемы, номера позиций и номиналы. Обозначения цепей и штатные коды сохранены в исходном виде.
