Предохранители и реле Skoda Elroq 2025-2026
Схемы относятся к указанным годам и вариантам Skoda Elroq 2025-2026. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Skoda.
С помощью электрического компактного поперечного оперения Skoda Elroq можно получить доступ к информации от 2025. В этой статье вы найдете блок предохранителей диаграммы Скода Элрок 2025 и 2026, получить информацию о расположении взрывателей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя).
Схема предохранителей Skoda Elroq 2025-2026
Содержание
Сопоставимость пассажиров блок предохранителей
Сопоставимость пассажиров блок предохранителей
Расположение блока предохранителей

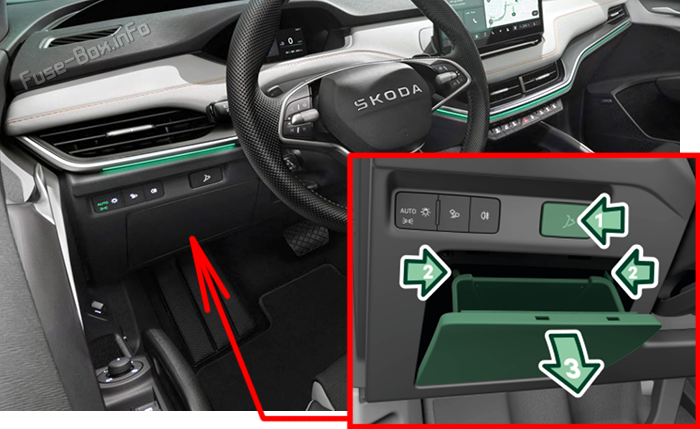

Левый двигатель
- Нажмите кнопку, чтобы открыть коробку у водителя.
- Нажмите и держите защелки.
- Вытащи коробку.

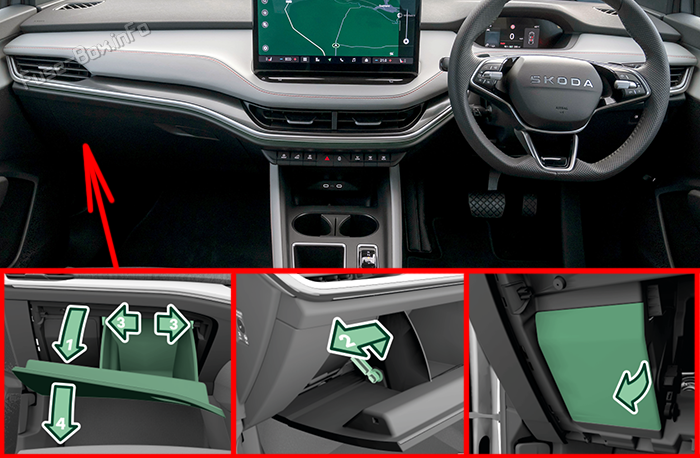

Правый ручной двигатель
- Откройте бардачок со стороны пассажира.
- Отпусти щёлкнули.
- Нажмите и держите защелки.
- Вытащить коробку.
- Открой блок предохранителей Прикрытие.

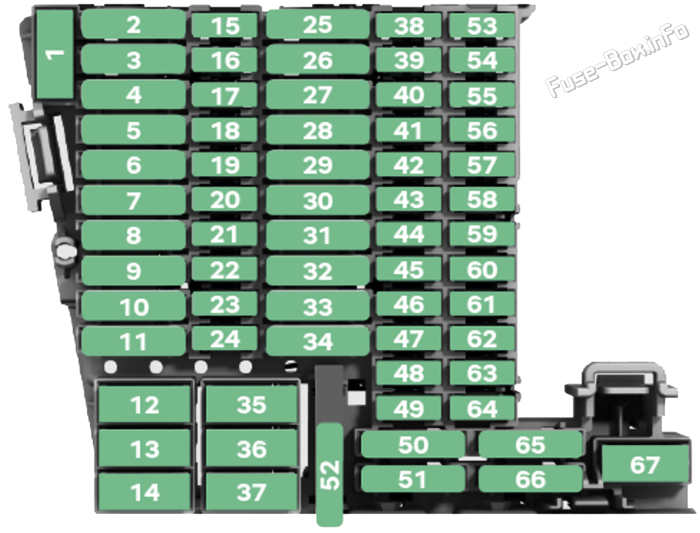

Схема блока предохранителей
| № | Потребитель |
|---|---|
| 2 | Подушки безопасности |
| 3 | Скользящая скобка |
| 4 | 2025:: передняя камера для систем помощи 2026:: передняя камера для систем помощи, внутреннее зеркало заднего вида с автоматическим омовением |
| 5 | Внешнее освещение задней части транспортного средства |
| 6 | Внутреннее освещение |
| 7 | Отопление переднего сиденья |
| 9 | Управляющие окна (левая сторона транспортного средства), центральная блокировка (левая сторона транспортного средства), зеркало слева (нагрев, сгибание, регулирование положения стекла), электрический замок (левая сторона транспортного средства) |
| 11 | Скользящая скобка |
| 13 | 2025 Центральная блокировка (задние двери и крышка багажника), стеклоочистители, фары с наклоном 2026 Центральная блокировка (задние двери и крышка багажника), омыватели ветрового стекла, функция наклона фар, блокировка крышки заряженного розетки |
| 14 | Усилитель музыки |
| 17 | Радиолокационные датчики, парковая помощь, парковочная помощь |
| 18 | 2025:: блокировка рулевого колеса,KESSY (бесключная запирание), бесконтактное функционирование электрической крышки багажника 2026:: блокировка рулевой колонки,KESSY (бесключный замок), бесприкосновенный контроль крышки электрического багажника, антенны для цифрового ключа |
| 19 | Тематический блок инструментов, экстренный вызов, онлайновые услуги |
| 20 | 2025:: телефонный ящик,USB- порты спереди,USB портов с задней стороны 2026:: телефонный ящик,USB Спереди розетки,USB Сзади розетки 110 В/ 230В |
| 21 | Камера заднего вида, система обзора области (вид на экране) |
| 22 | Система управления двигателем |
| 23 | 2025:: Система связи |
| 25 | Натяжение ремня безопасности водителя |
| 26 | Органы управления окнами (правой стороной транспортного средства), центральная блокировка (правой стороной транспортного средства), зеркало правого крыла (нагрев, сгибание, регулирование положения стекла), электрический замок ребенка (правой стороной транспортного средства) |
| 27 | Натяжение ремня безопасности пассажира |
| 28 | Система управления высоковольтной аккумуляторной батареей - безопасное отсоединение высоковольтной системы* * Предохранитель может быть заменен только специальным гаражом. |
| 29 | Скользящая скобка |
| 30 | Система инфоканации |
| 31 | Скользящая скобка |
| 32 | Освещение внешнего транспортного средства, третий тормозной огонь, освещение номерного знака |
| 34 | Нагрев/камеру воздуха |
| 35 | Отопление заднего сиденья |
| 36 | Вентилятор для отопления/обработки воздуха |
| 37 | Блок багажника с электрическим управлением |
| 38 | Вентиляция сидений |
| 39 | Отопление рулевого колеса |
| 40 | Рогов системы сигнализации |
| 41 | Автобус данных |
| 42 | Регулятор коробки передач, дисплей режима коробки передач |
| 43 | Кондиционирование воздуха спереди, кондиционирование сзади, отопление заднего окна |
| 44 | Переднее внутреннее освещение, стояночный тормоз, датчик дождя и света, управление светофорами, система сигнализации, диагностическое розетка, панель пуговицы приборной панели |
| 45 | 3.1.2 Рулевой рычаг под рулевым колесом |
| 46 | Сеанс системы инфотанции, дисплей на голове |
| 47 | Адаптивная система контроля шасси (Adventive Chassis Control) DCC) |
| 52 | 12В розетка в багажнике |
| 59 | Внутреннее зеркало заднего вида с автоматической темнением |
| 60 | Диагностическое разъем |
| 61 | Система привода |
| 66 | Задний стеклоочиститель |
| 67 | Отопление заднего окна |
Спереди блок предохранителей
Спереди блок предохранителей

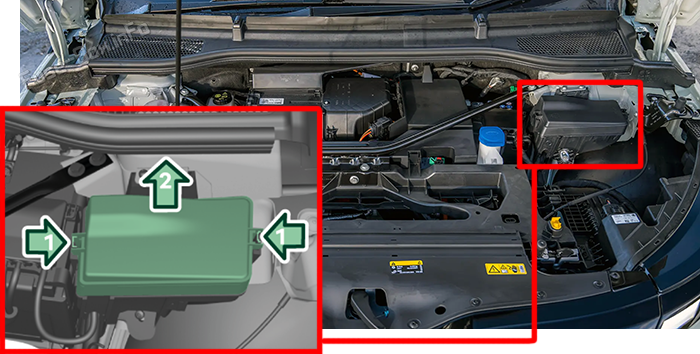

Расположение блока предохранителей
- Нажмите и держите защелку.
- Снимите обложку.

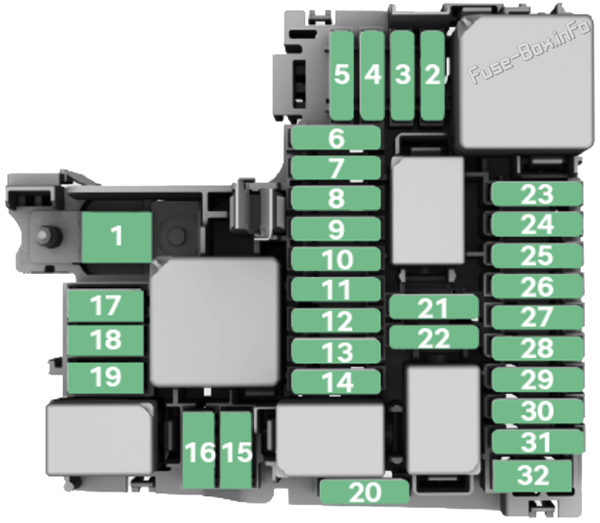

Схема блока предохранителей
| № | Потребитель |
|---|---|
| 2 | ESC система поддержки, главный реле |
| 3 | Высоковольтный зарядный механизм аккумуляторной батареи, электрический привод |
| 4 | Лобовой левый фара |
| 5 | Передний правый фара |
| 6 | Передние радиолокационные датчики |
| 9 | Рог |
| 10 | Передние стеклоочистители |
| 11 | Кондиционирование воздуха + отопление |
| 12 | Генератор звука двигателя |
| 13 | ESC Система помощи |
| 15 | ESC Система помощи |
| 16 | вентилятор радиатора |
| 17 | Отопление ветрового стекла |
| 23 | Система управления двигателем |
| 24 | вентилятор радиатора |
| 25 | 2025:: Насос охлаждения, электрический обогреватель 2026:: Насос охлаждения |
| 26 | Насос охлаждения, калориметрическая решетка |
| 32 | Усилитель торможения |
