Предохранители и реле Skoda Enyaq IV 2021-2023
Схемы относятся к указанным годам и вариантам Skoda Enyaq IV 2021-2023. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Skoda.
Изготовление электрического компактного поперечного оперения аккумулятора Skoda Enyaq iV было произведено из 2020 в адрес 2024. В этой статье вы найдете блок предохранителей диаграммы Скода Эньяк iV 2020, 2021, 2022, 2023 и 2024, получить информацию о расположении взрывателей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя).
Схема предохранителей Skoda Enyaq iV 2021-2024
Содержание
Сопоставимость пассажиров блок предохранителей
Расположение блока предохранителей

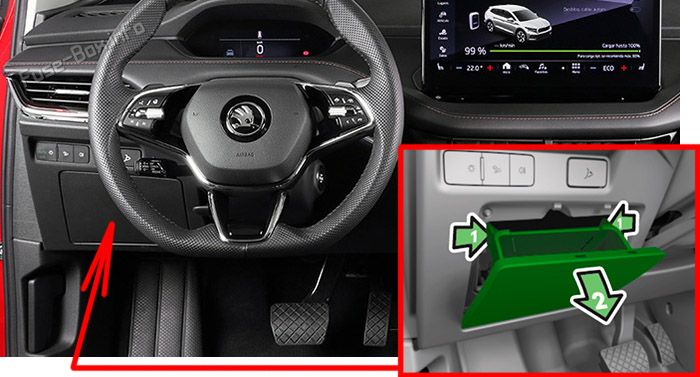

Левый двигатель: Открой хранилище, нажми защелки и надери чаевые.

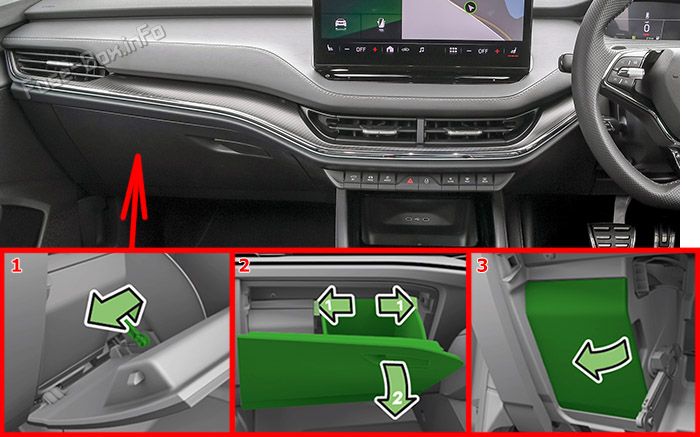

Правый ручной двигатель: Открой бардачок, отпусти щёлкни, нажми защелки, и коробка выскочит, открой блок предохранителей Прикрытие.

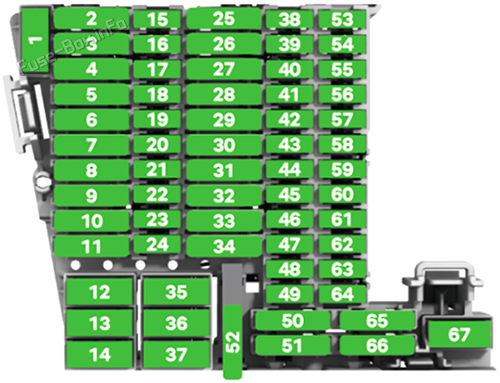

Схема блока предохранителей
| № | Потребитель |
|---|---|
| 1 | 230Вольтный розетка |
| 2 | Подушки безопасности |
| 3 | Скользящая скобка |
| 4 | Передняя камера для систем помощи |
| 5 | Внешнее освещение задней части транспортного средства |
| 6 | Внутреннее освещение, переднее решетчатое освещение |
| 7 | Отопление переднего сиденья |
| 8 | Раздвижная/очищенная крыша |
| 9 | Управляющие окна (левая сторона транспортного средства), центральная блокировка (левая сторона транспортного средства), зеркало слева (нагрев, сгибание, регулирование положения стекла), электрический замок (левая сторона транспортного средства) |
| 10 | не используется |
| 11 | Скользящая скобка |
| 12 | не используется |
| 13 | Центральная блокировка (задние двери и крышка багажника), стеклоочистители, омыватели фар, фары с наклоном |
| 14 | Усилитель музыки |
| 15 | не используется |
| 16 | не используется |
| 17 | Радиолокационные датчики, парковая помощь, парковочная помощь |
| 18 | замок рулевого колеса,KESSY (бесключная запирание), бесконтактное функционирование электрической крышки багажника |
| 19 | Тематический блок инструментов, экстренный вызов, онлайновые услуги |
| 20 | Телефонный ящик,USB портов спереди |
| 21 | Камера заднего вида, система обзора области (вид на экране) |
| 22 | Система управления двигателем |
| 23 | Система связи |
| 24 | не используется |
| 25 | Натяжение ремня безопасности водителя |
| 26 | Органы управления окнами (правой стороной транспортного средства), центральная блокировка (правой стороной транспортного средства), зеркало правого крыла (нагрев, сгибание, регулирование положения стекла), электрический замок ребенка (правой стороной транспортного средства) |
| 27 | Натяжение ремня безопасности пассажира |
| 28 | Взрыватель может быть заменен только специальным гаражом |
| 29 | Скользящая скобка |
| 30 | Система инфоканации |
| 31 | Скользящая скобка |
| 32 | Освещение внешнего транспортного средства, третий тормозной огонь, освещение номерного знака |
| 33 | не используется |
| 34 | Нагрев/камеру воздуха |
| 35 | Отопление заднего сиденья |
| 36 | Вентилятор для отопления/ кондиционирования воздуха |
| 37 | Блок багажника с электрическим управлением |
| 38 | Вентиляция сидений |
| 39 | Отопление рулевого колеса |
| 40 | Рогов системы сигнализации |
| 41 | Автобус данных |
| 42 | Регулятор коробки передач, дисплей режима коробки передач |
| 43 | Кондиционирование воздуха спереди, кондиционирование сзади, отопление заднего окна |
| 44 | Переднее внутреннее освещение, стояночный тормоз, датчик дождя и света, управление световыми сигналами, система сигнализации, диагностическое розетка, панель пуговицы для приборной панели. |
| 45 | 3.1.2 Рулевой рычаг под рулевым колесом |
| 46 | Система инфо-наблюдения, дисплей " Глава " |
| 47 | Адаптивная система контроля шасси (Adventive Chassis Control) DCC) |
| 48 | не используется |
| 49 | не используется |
| 50 | не используется |
| 51 | не используется |
| 52 | 12В розетка в багажнике |
| 53 | не используется |
| 54 | не используется |
| 55 | не используется |
| 56 | не используется |
| 57 | не используется |
| 58 | USB сзади |
| 59 | Внутреннее зеркало заднего вида с автоматической темнением |
| 60 | Диагностическая связь, радио |
| 61 | Система привода |
| 62 | не используется |
| 63 | не используется |
| 64 | не используется |
| 65 | не используется |
| 66 | Задний стеклоочиститель |
| 67 | Отопление заднего окна |
Спереди блок предохранителей

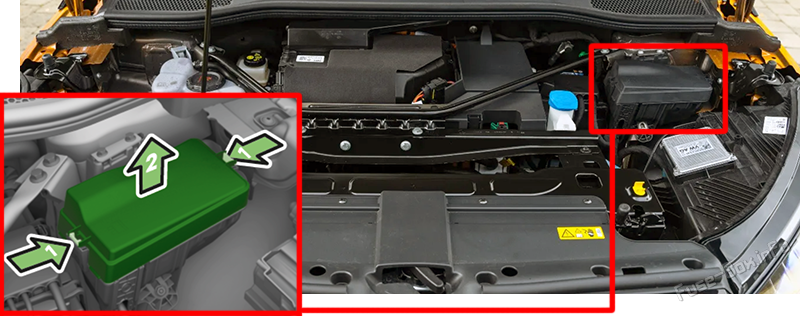

Расположение блока предохранителей
Одновременно нажмите на кнопку блокировки блок предохранителей- прикрыть и снять обложку.

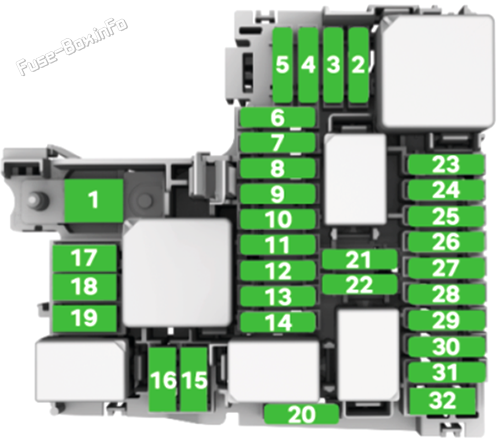

Схема блока предохранителей
| № | Потребитель |
|---|---|
| 1 | не используется |
| 2 | ESC- система помощи,BDM система управления, катушка главного реле |
| 3 | Зарядка высоковольтной аккумуляторной батареи с электрическим приводом |
| 4 | Левые фары |
| 5 | Правый фара |
| 6 | Радиолокационный датчик спереди |
| 7 | не используется |
| 8 | не используется |
| 9 | Рог |
| 10 | Очиститель ветрового стекла |
| 11 | Кондиционирование воздуха + отопление |
| 12 | Генератор звука двигателя |
| 13 | ESC Система помощи |
| 14 | не используется |
| 15 | ESC Система помощи |
| 16 | вентилятор радиатора |
| 17 | Подогреваемое ветровое стекло |
| 18 | не используется |
| 19 | не используется |
| 20 | не используется |
| 21 | не используется |
| 22 | не используется |
| 23 | Система управления двигателем |
| 24 | вентилятор радиатора |
| 25 | Насос охлаждения, электрический обогревательный |
| 26 | Насос охлаждающей жидкости, затвор радиатора |
| 27 | не используется |
| 28 | не используется |
| 29 | не используется |
| 30 | не используется |
| 31 | не используется |
| 32 | Тормозной сервопривод |
