Предохранители и реле Skoda Fabia Mk4 2021-2023
Схемы относятся к указанным годам и вариантам Skoda Fabia Mk4 2021-2023. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Skoda.
В этой статье мы считаем, что Скода Фабиа четвертого поколения, доступна из 2021. Вот вы найдете блок предохранителей диаграммы Скода Фабиа 2021, 2022, 2023, 2024, 2025 и 2026, получить информацию о расположении взрывателей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя).
Схема предохранителей Skoda Fabia mk4
Содержание
Сопоставимость пассажиров блок предохранителей
Сопоставимость пассажиров блок предохранителей
Расположение блока предохранителей

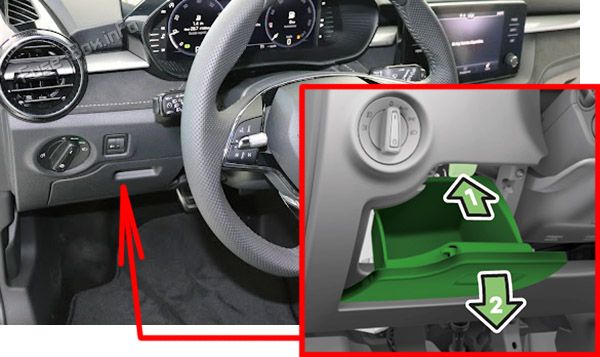

Взрыватели расположены за кладовкой со стороны водителя. Открой хранилище, нажми кнопку и открой поднос.

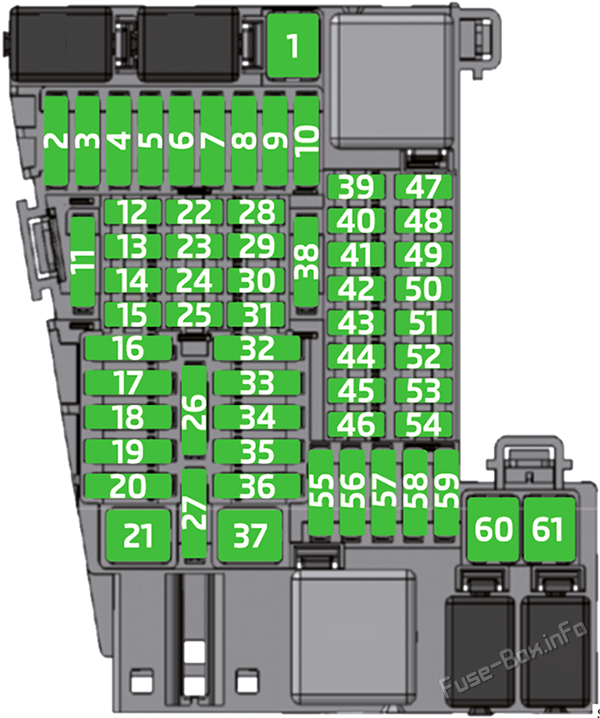

Схема блока предохранителей
| № | Потребитель |
|---|---|
| 1 | Буксирующее устройство |
| 2 | LED фара с левой стороны |
| 3 | Усилитель музыки |
| 4 | Моющие машины для освещения фар |
| 5 | не используется |
| 6 | Централизованное блокирование |
| 7 | не используется |
| 8 | 2021-2022:: кондиционирование воздуха 2023:: Климатронический, ручной кондиционер, нагреватель 2024-2026:: Климатроническая система кондиционирования воздуха вручную |
| 9 | LED фара с правой стороны |
| 10 | Буксирующее устройство |
| 11 | не используется |
| 12 | Отопление рулевого колеса |
| 13 | 2021-2023:: Выключатель, диагностическое соединение, датчик дождя, рычаги управления под рулевым колесом, отопительное устройство переднего ветрового стекла 2024-2026:: Выключатель, диагностическое соединение, датчик дождя, рычаги управления под рулевым колесом |
| 14 | Система омыва ветрового стекла |
| 15 | Блок инструментов, экстренный вызов |
| 16 | Световые огни - справа |
| 17 | Регулятор электрических окон - правая сторона |
| 18 | Ветровые стеклоочистители |
| 19 | Система инфоканации |
| 20 | Отопление заднего окна |
| 21 | не используется |
| 22 | 2024-2026: USB зарядка |
| 23 | Камера заднего вида |
| 24 | Телефонный ящик,GSM антенна,USB Порт, дисплей системы инфотанции |
| 25 | 3.1.2 Рулевой рычаг под рулевым колесом |
| 26 | Автобус данных |
| 27 | не используется |
| 28 | Датчик системы охранной сигнализации |
| 29 | Сигнал тревоги |
| 30 | Зажигание (отключающий ящик) |
| 31 | 2021-2023:: кондиционирование воздуха, отопление 2024-2026:: кондиционирование воздуха |
| 32 | не используется |
| 33 | Регулятор электрических окон - левая сторона |
| 34 | не используется |
| 35 | Световые огни с левой стороны |
| 36 | Рог |
| 37 | Отопление переднего сиденья |
| 38 | Внутреннее освещение, кнопка, омыватели фар, окружающее освещение |
| 39 | Системы помощи |
| 40 | Выключатель, фары, регулировка фар, диагностический соединитель, реверсный переключатель, рычаг управления под рулевым колесом |
| 41 | Внутреннее зеркало туманно, внешняя регулировка зеркала, кондиционирование воздуха, кнопки на центральной консоли |
| 42 | Выключатель педали сцепления, начало |
| 43 | Очиститель заднего окна |
| 44 | Система подушки безопасности, подушка управления подушками безопасности |
| 45 | Ветровые стеклоочистители |
| 46 | не используется |
| 47 | не используется |
| 48 | замок электрической рулевой колонки,KESSY (бесключная система замка и запуска) |
| 49 | не используется |
| 50 | 2021-2023: USB- порты сзади,USB порт через зеркало заднего вида 2024-2026: USB Зеркало зеркала заднего вида |
| 51 | не используется |
| 52 | Сигареты для зажигалки / 12В розетка спереди |
| 53 | 3.11.5 Замок зажигания, автоматическая коробка передач |
| 54 | не используется |
| 55 | не используется |
| 56 | 2021-2022:: Ручной кондиционер, обогреватель |
| 57 | не используется |
| 58 | 2021-2023:: Система омывки ветрового стекла |
| 59 | Нагрев внешнего зеркала |
| 60 | Буксирующее устройство |
| 61 | Буксирующее устройство |
Сопоставимость двигателей блок предохранителей
Сопоставимость двигателей блок предохранителей
Расположение блока предохранителей

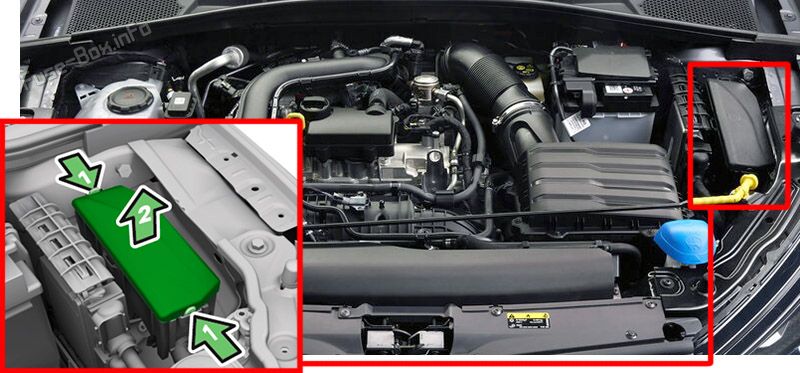

Одновременно нажмите на кнопку блокировки блок предохранителей- прикрыть и снять обложку.

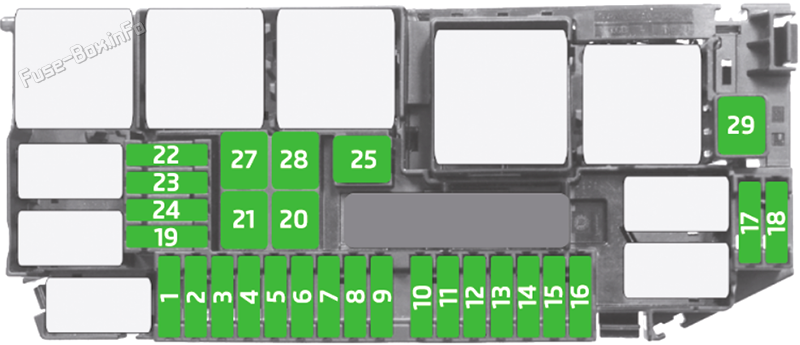

Схема блока предохранителей
| № | Потребитель |
|---|---|
| 1 | 4.3.1 Устройство управления двигателем |
| 2 | 2021 Насос охлаждения, затвор радиатора, компоненты двигателя 2022-2023:: затворы выхлопных газов, затворы радиаторов, компоненты двигателя 2024-2026:: Запорная пашина, элементы двигателя |
| 3 | Ламбда зонды |
| 4 | Топливный насос |
| 5 | вентилятор радиатора, датчик уровня масла и температуры масла, компоненты двигателя |
| 6 | Элементы двигателя |
| 7 | Тормозная система (вакуумный насос) |
| 8 | Элементы двигателя |
| 9 | Выключатель тормозного света |
| 10 | 2021-2023:: автобус для сбора данных;BCM аккумуляторный блок, мониторинг состояния аккумулятора транспортного средства 2024:: Автобус данных, мониторинг состояния аккумуляторов 2025-2026:: Модуль данных по батареям |
| 11 | не используется |
| 12 | Кондиционирование воздуха |
| 13 | не используется |
| 14 | 2021: ESC, система управления двигателем, компоненты двигателя 2022-2026: ESC, система управления двигателем, нагревание ветрового стекла, компоненты двигателя |
| 15 | Автоматическая коробка передач |
| 16 | не используется |
| 17 | Система управления двигателем |
| 18 | Запуск |
| 19 | не используется |
| 20 | ESC |
| 21 | ESC |
| 22 | не используется |
| 23 | не используется |
| 24 | 2021: вентилятор радиатора |
| 25 | вентилятор радиатора |
| 27 | вентилятор радиатора |
| 28 | не используется |
| 29 | Отопление ветрового стекла |
Дополнительная информация: Skoda Fabia Mk4 2021-2023
