Предохранители и реле Skoda Kodiaq 2024-2026
Схемы относятся к указанным годам и вариантам Skoda Kodiaq 2024-2026. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Skoda.
В этой статье мы считаем, что второе поколение Скода Кодиак, доступно из 2024. В этой статье вы найдете блок предохранителей диаграммы Скода Кодиак/Кодиак iV 2024, 2025 и 2026, получить информацию о расположении взрывателей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя).
Схема предохранителей Skoda Kodiaq 2024-2026
Содержание
Сопоставимость пассажиров блок предохранителей
Сопоставимость пассажиров блок предохранителей
Расположение блока предохранителей

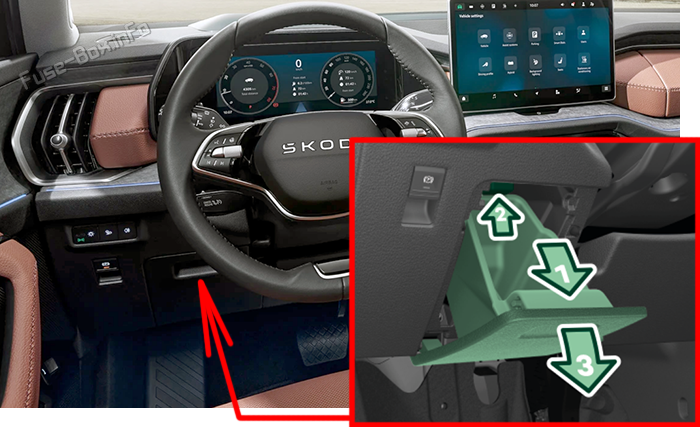

Левый двигатель
- Откройте хранилище со стороны водителя.
- Нажмите и держите защелку.
- Вытащи коробку.
- Убери коробку, прижми ее к себе.

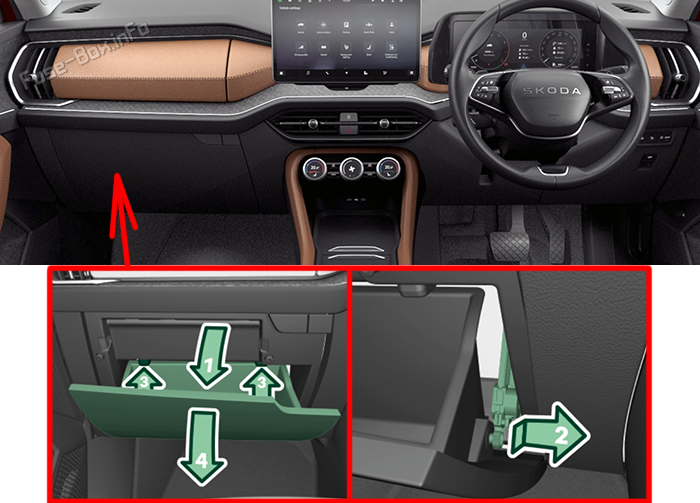

Правый ручной двигатель
- Откройте бардачок со стороны пассажира.
- Отпусти щёлкнули.
- Нажмите и держите защелки.
- Вытащи коробку.

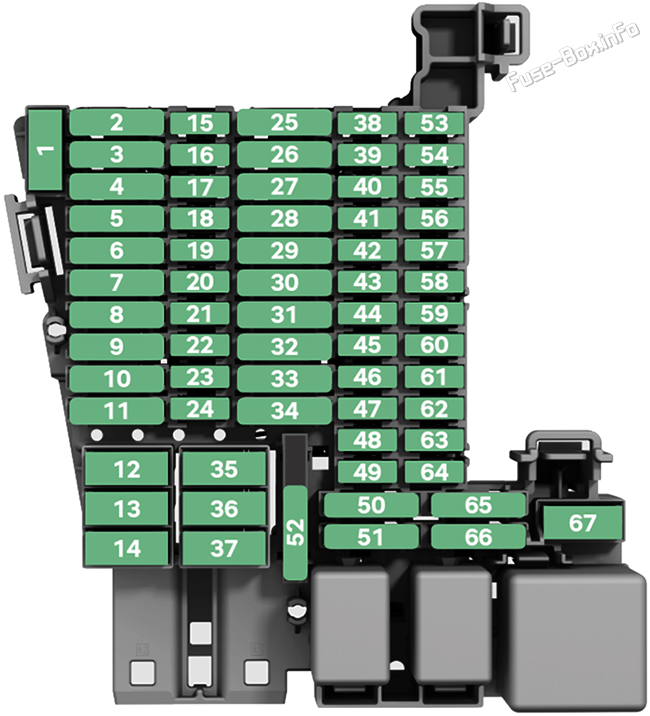

Схема блока предохранителей
| № | Потребитель |
|---|---|
| 3 | Скользящая скобка |
| 4 | Кодиак:SCR (Ад синий) |
| 5 | Регулятор коробки передач |
| 6 | Внутреннее освещение и подсветка |
| 7 | Отопление переднего сиденья |
| 8 | Крыша |
| 9 | Органы управления окнами (левостороннее), левое внешнее зеркало (нагрев, наклон, регулирование положения стекла), центральная блокировка (левостороннее) |
| 11 | Скользящая скобка |
| 12 | Внешние освещения транспортного средства |
| 13 | Централизованное блокирование, омыватели ветрового стекла, отключение заливного блока топливного бака, управление крышкой багажника |
| 14 | Усилитель музыки |
| 16 | Подушки безопасности |
| 18 | KESSY (без ключа), блокировка рулевого колеса |
| 19 | Тематический блок инструментов, экстренный вызов, онлайновые услуги |
| 20 | USB Спереди и сзади, телефонный ящик |
| 21 | Радиолокационные датчики, система " Пак-Аксикс " , камера заднего вида, система наблюдения за окружающей средой (вид на экране), бесконтактное функционирование электрической крышки багажника, блок связи " Кар2Х " |
| 22 | 2024-2025 Передняя камера для систем помощи, передние радиолокационные датчики, передние радиолокаторы 2026 Передняя камера для систем помощи, передние радиолокационные датчики, передние радиолокаторы, внутреннее зеркало заднего вида |
| 23 | Переднее правое сиденье с функцией массажа, вентиляция переднего правого сиденья |
| 24 | Привод с приводом |
| 25 | Втягивающее устройство переднего левого ремня безопасности |
| 26 | Органы управления окнами (правая сторона), правое внешнее зеркало (нагрев, наклон, регулирование положения стекла), центральная блокировка (правая сторона) |
| 27 | Втягивающее устройство переднего правого ремня безопасности |
| 28 | Kodiaq iV: безопасное отсоединение высоковольтной системы управления аккумуляторной батареей* * Предохранитель может быть заменен только специальным гаражом. |
| 29 | Скользящая скобка |
| 30 | Система инфоканации |
| 31 | Скользящая скобка |
| 32 | Отопление заднего сиденья |
| 33 | Переднее левое сиденье с функцией массажа, вентиляция переднее левое сиденье |
| 35 | Внешние освещения транспортного средства |
| 36 | Вентилятор для отопления/ кондиционирования воздуха |
| 37 | Блок багажника с электрическим управлением |
| 39 | Отопление рулевого колеса |
| 40 | Сигнализация |
| 41 | Автобус данных |
| 43 | 2024:: кондиционирование воздуха/отопление, независимое отопление, отопление заднего окна 2025-2026:: кондиционирование воздуха/отопление, независимое отопление, отопление заднего окна, < < умные динары > > |
| 44 | Переднее внутреннее освещение, стояночный тормоз, датчик дождя и света, управление огнями, система сигнализации, диагностическое разъем, фары |
| 45 | 3.1.2 Рулевой рычаг под рулевым колесом |
| 46 | Сеанс системы инфотанции, дисплей на голове |
| 47 | Адаптивная система контроля шасси (Adventive Chassis Control) DCC) |
| 48 | USB зарядка - во внутреннем зеркале заднего вида |
| 52 | 12В розетки |
| 58 | Помощник по вопросам управления парком |
| 59 | 2024:: внутреннее зеркало заднего вида с автоматическим диммингом, датчиком охлаждения воздуха, датчиком качества воздуха;USB Расстояние на внутреннем зеркале заднего вида 2025-2026:: внутреннее зеркало заднего вида с автоматическим датчиком разбавления, охлаждающей субстанцией,USB Расстояние на внутреннем зеркале заднего вида |
| 60 | Диагностическое разъем |
| 61 | Кодиак: стартер Kodiaq iV: электроника для электропривода |
| 65 | Спортивный звукогенератор (RS) |
| 66 | Задний стеклоочиститель |
| 67 | Отопление заднего окна |
Сопоставимость двигателей блок предохранителей
Сопоставимость двигателей блок предохранителей

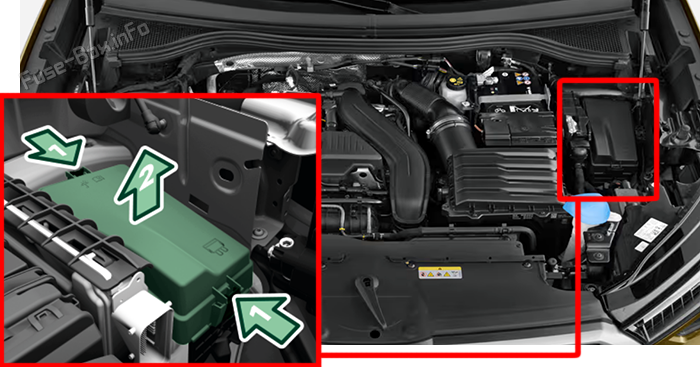

Расположение блока предохранителей
Нажмите и держите защелку, снимите крышку.

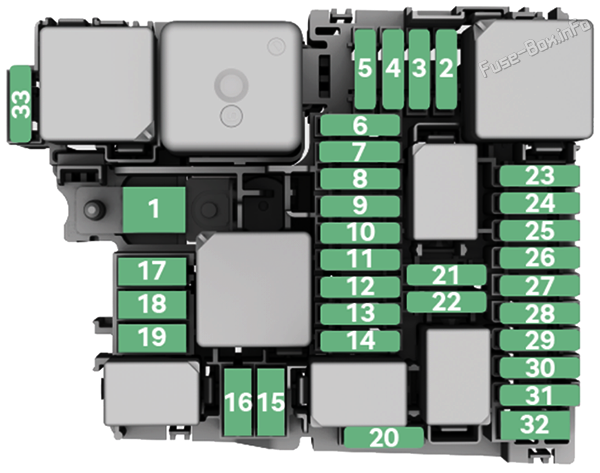

Схема блока предохранителей
Кодиак
| № | Потребитель |
|---|---|
| 2 | ESP, система управления двигателем, стартер-генератор (мГЭМ) |
| 3 | 6.13.1 Зажигание |
| 4 | Лобовой левый фара |
| 5 | Передний правый фара |
| 7 | Автоматическая коробка передач масляный насос |
| 9 | Рог |
| 10 | Передние стеклоочистители |
| 12 | Автоматическая коробка передач |
| 14 | Независимый обогревательный прибор |
| 17 | Электрический вспомогательный обогревательный прибор |
| 18 | Электрический вспомогательный обогревательный прибор |
| 21 | Система управления двигателем |
| 22 | Запуск |
| 23 | Система управления двигателем |
| 24 | Элементы двигателя |
| 25 | Элементы двигателя |
| 26 | Элементы двигателя |
| 27 | Элементы двигателя |
| 28 | Элементы двигателя |
| 29 | Топливный насос |
| 32 | Отопление ветрового стекла |
| 33 | Электрический вспомогательный обогревательный прибор |
Kodiaq iV
| № | Потребитель |
|---|---|
| 2 | ESP, система управления двигателем |
| 3 | Высоковольтный зарядный аккумулятор, блок управления интерфейсом зарядки, электроника для электропривода |
| 4 | Лобовой левый фара |
| 5 | Передний правый фара |
| 9 | Рог |
| 10 | Передние стеклоочистители |
| 11 | Кондиционирование воздуха/отопление |
| 14 | Генератор звука двигателя |
| 16 | Автоматическая коробка передач |
| 23 | Система управления двигателем |
| 24 | Элементы двигателя |
| 25 | Элементы двигателя |
| 26 | Элементы двигателя |
| 27 | Элементы двигателя |
| 28 | Элементы двигателя |
| 29 | Топливный насос |
| 30 | Элементы двигателя |
| 32 | Отопление ветрового стекла |
