Предохранители и реле Skoda Fabia (Mk2/5J, 2007-2014)
Схемы относятся к указанным годам и вариантам Skoda Fabia (Mk2/5J, 2007-2014). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Skoda.
Схема предохранителей Skoda Fabia 2007-2014
Предохранитель прикуривателя (розетки) в Skoda Fabia Это предохранитель №47 в блоке предохранителей панели приборов.
Оглавление
Цветовая маркировка предохранителей
| Цвет | Максимальная сила тока |
|---|---|
| светло-коричневый | 5 |
| коричневый | 7,5 |
| red | 10 |
| blue | 15 |
| желтый | 20 |
| белый | 25 |
| зеленый | 30 |
Предохранители в приборной панели

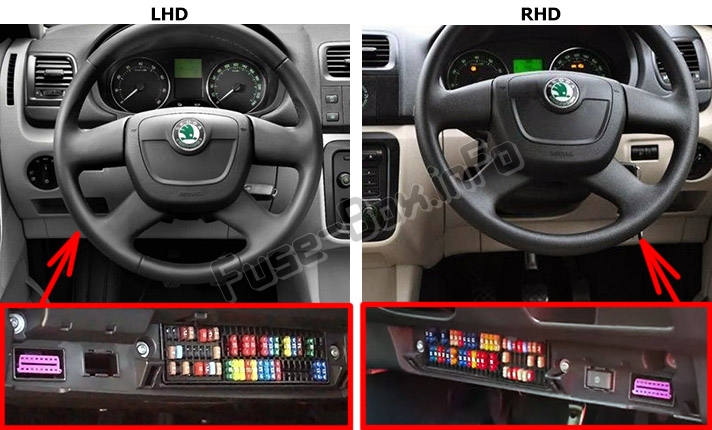

Расположение блока предохранителей
Блок предохранителей находится за крышкой под рулевым колесом.
Схема блока предохранителей

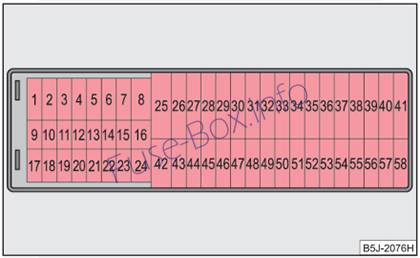

Для автомобилей с левосторонним рулевым управлением

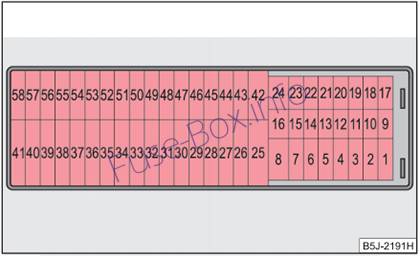

Для автомобилей с правосторонним рулевым управлением
Назначение предохранителей
| No. | Потребитель электроэнергии | Амперы |
|---|---|---|
| 1 | Не назначен | |
| 2 | СТАРТ-СТОП | 5 |
| 3 | Тряпка для приборов, регулировка фар | 7,5 |
| 4 | Блок управления АБС | 5 |
| 5 | Бензиновый двигатель: Система круиз-контроля | 5 |
| 6 | Фонарь заднего хода (механическая коробка передач) | 10 |
| 7 | Зажигание | 15 |
| 7 | Блок управления двигателем АКПП | 7,5 |
| 8 | Выключатель педали тормоза, вентилятор охлаждающей жидкости | 5 |
| 9 | Органы управления отоплением, блок управления системой кондиционирования воздуха, помощь при парковке, блок управления адаптивным освещением, вентилятор охлаждающей жидкости | 5 |
| 10 | Кондиционер (действительно только для некоторых стран) | 7,5 |
| 11 | Регулировка зеркала | 5 |
| 12 | Блок управления для обнаружения прицепа | 5 |
| 13 | Блок управления автоматической коробкой передач | 5 |
| 14 | Электродвигатель для галогенных прожекторных фар с функцией освещения поворотов | 10 |
| 15 | Навигационный КПК | 5 |
| 16 | Электрогидравлический усилитель руля | 5 |
| 17 | СТАРТ-СТОП-радио | 10 |
| Дневные ходовые огни | 7,5 | |
| 18 | Зеркальный обогреватель | 5 |
| 19 | S-контакт | 5 |
| 20 | Блок управления двигателем | 5 |
| 20 | Блок управления двигателем | 7,5 |
| 20 | Реле топливного насоса | 15 |
| 20 | Блок управления топливным насосом | 15 |
| 21 | Фонарь заднего хода, противотуманные фары с функцией "УГОЛ" | 10 |
| 22 | Органы управления отоплением, блок управления системой кондиционирования воздуха, помощь при парковке, мобильный телефон, комбинация приборов, датчик угла поворота рулевого колеса, ESP, блок управления бортовым напряжением, многофункциональное рулевое колесо | 7,5 |
| 23 | Освещение салона, вещевого отсека и багажного отсека, габаритные огни | 15 |
| 24 | Центральный блок управления автомобиля | 5 |
| 25 | Подогрев сидений | 20 |
| 26 | Стеклоочиститель заднего стекла | 10 |
| 27 | Не назначен | |
| 28 | Бензиновый двигатель: клапан AKF, бензиновый двигатель: заслонка управления | 10 |
| 29 | Впрыск, водяной насос | 10 |
| 30 | Топливный насос | 15 |
| 30 | Зажигание | 20 |
| 30 | Система круиз-контроля, работа реле PTC | 5 |
| 31 | Лямбда-зонд | 10 |
| 32 | Насос высокого давления, напорный клапан | 15 |
| 33 | Блок управления двигателем | 30/15 |
| 34 | Блок управления двигателем | 15 |
| 34 | Вакуумный насос | 20 |
| 35 | Питание замка зажигания | 5 |
| 36 | Дальний свет | 15 |
| 37 | Задний противотуманный фонарь | 7,5 |
| 38 | Противотуманные огни | 10 |
| 39 | воздуходувка | 30 |
| 40 | Форсунки омывателя лобового стекла с подогревом, система очистки лобового стекла | 15 |
| 41 | Не назначен | |
| 42 | Обогрев заднего стекла | 25 |
| 43 | Horn | 20 |
| 44 | Стеклоочиститель переднего стекла | 20 |
| 45 | Центральный блок управления системой комфорта | 25/10 |
| 46 | Противоугонная система | 15 |
| 47 | Прикуриватель, розетка в багажном отделении (если двигатель уже выключен, один из подключенных электрических компонентов может разрядиться батарея.) | 15 |
| 48 | ABS, СТАРТ-СТОП - DC/DC преобразователь ESP | 15 |
| 49 | Сигнальные огни поворотов, стоп-сигналы | 15 |
| 50 | СТАРТ-СТОП — информационно-развлекательная система с преобразователем постоянного тока в постоянный | 30 |
| 50 | Радио | 10 |
| 51 | Электростеклоподъемники (передние и задние) - левая сторона | 25 |
| 52 | Электростеклоподъемники (передние и задние) - правая сторона | 25 |
| 53 | Габаритный свет-левая сторона | 5 |
| 53 | Электрическая сдвижная/подъемная крыша | 25 |
| 54 | СТАРТ-СТОП - комбинация приборов | 5 |
| 54 | Противоугонная система | 15 |
| 55 | Блок управления автоматической коробкой передач DSG | 30 |
| 56 | Система очистки фар | 25 |
| 56 | Стояночный свет - правая сторона | 5 |
| 57 | Левый ближний свет, регулировка угла наклона фар | 15 |
| 58 | Ближний свет справа | 15 |
Предохранители на аккумуляторе (МКПП, АКПП DSG)

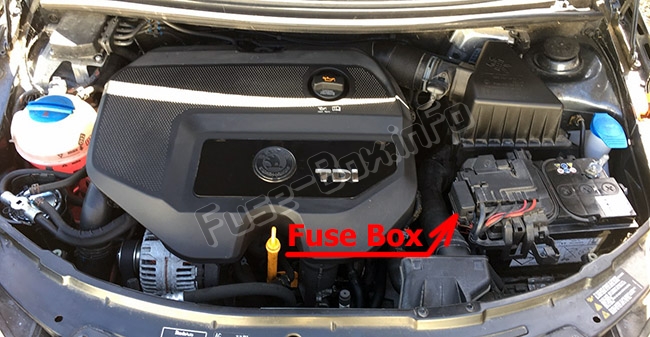

Расположение блока предохранителей

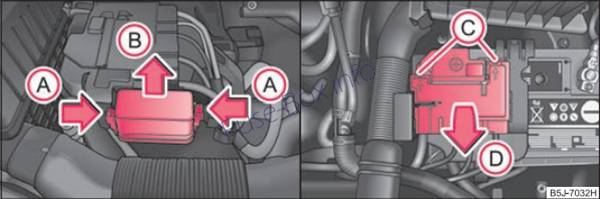

Аккумулятор: крышка предохранителя
Схема блока предохранителей
| No. | Потребитель электроэнергии | Амперы |
|---|---|---|
| 1 | Динамо | 175 |
| 2 | Не назначен | |
| 3 | Интерьер | 80 |
| 4 | Электрическая система дополнительного обогрева | 60 |
| 5 | Интерьер | 40 |
| 6 | Свечи накаливания, вентилятор охлаждающей жидкости | 50 |
| 7 | Электрогидравлический усилитель руля | 50 |
| 8 | ABS или TCS или ESP | 25 |
| 9 | Вентилятор радиатора | 30 |
| 10 | Вентилятор радиатора | 5 |
| 11 | ABS или TCS или ESP | 40 |
| 12 | Центральный блок управления | 5 |
| 13 | Автоматическая коробка передач | 5 |
| 13 | Электрическая система дополнительного обогрева | 40 |
Предохранители на аккумуляторе (автоматическая коробка передач)

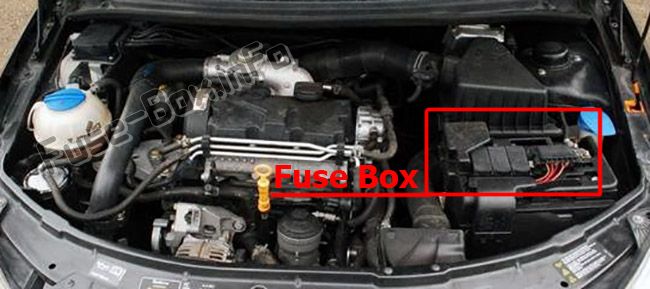

Расположение блока предохранителей

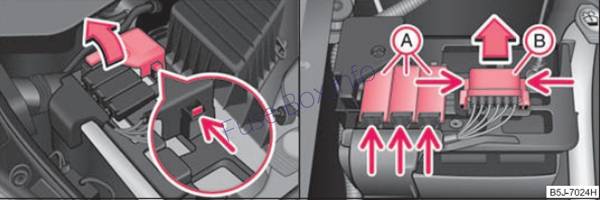

Аккумулятор: откройте крышку положительной клеммы / крышку предохранителя.

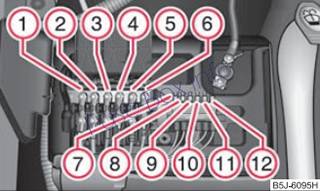

Схема блока предохранителей
| No. | Потребитель электроэнергии | Амперы |
|---|---|---|
| 1 | Динамо | 175 |
| 2 | Интерьер | 80 |
| 3 | Электрическая система дополнительного обогрева | 60 |
| 4 | ESP | 40 |
| 5 | Электрогидравлический усилитель руля | 50 |
| 6 | Свечи накаливания | 50 |
| 7 | ESP | 25 |
| 8 | Вентилятор радиатора | 30 |
| 9 | Система кондиционирования воздуха | 5 |
| 10 | ABS | 40 |
| 11 | Центральный блок управления | 5 |
| 12 | Автоматическая коробка передач | 5 |
| 12 | Электрическая система дополнительного обогрева | 40 |
