Предохранители и реле Skoda Fabia (Mk3/NJ, 2015-2019..)
Схемы относятся к указанным годам и вариантам Skoda Fabia (Mk3/NJ, 2015-2019..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Skoda.
Схема предохранителей Skoda Fabia 2015-2019…

Предохранители прикуривателя/розетки в Skoda Fabia Это предохранители №13 (розетка на 12 В в багажнике) и №44 (прикуриватель, розетка на 12 В) в блоке предохранителей панели приборов.
Оглавление
Цвет предохранителей
| Цвет предохранителя | Максимальная сила тока |
|---|---|
| светло-коричневый | 5 |
| темно коричневый | 7.5 |
| red | 10 |
| blue | 15 |
| желтый/синий | 20 |
| белый | 25 |
| зеленый/розовый | 30 |
| зеленый | 40 |
| red | 50 |
Блок предохранителей в салоне

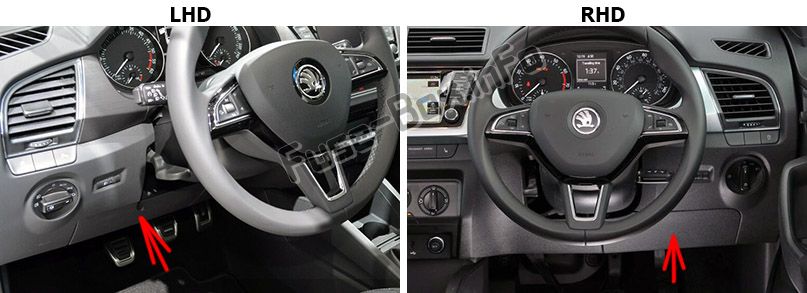

Расположение блока предохранителей
Блок предохранителей находится за крышкой под рулевым колесом.

Схема блока предохранителей

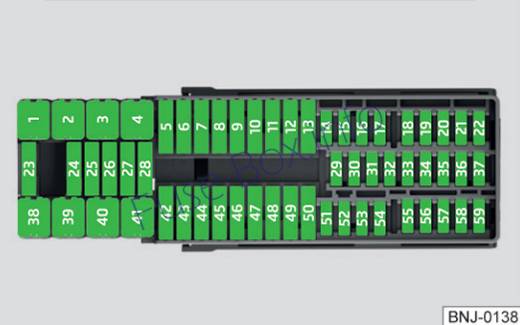

Для автомобилей с левосторонним рулевым управлением

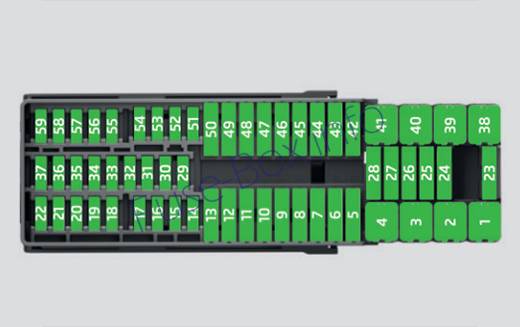

Для автомобилей с правосторонним рулевым управлением

Назначение предохранителей в приборной панели
| No. | Потребитель электроэнергии |
|---|---|
| 1 | Левый габаритный огонь, габаритный огонь, верхний стоп-сигнал |
| 2 | Центральный замок |
| 3 | Реле зажигания |
| 4 | Правый фар, задний противотуманный фонарь, подсветка номерного знака |
| 5 | Электрические стеклоподъемники - водитель |
| 6 | Центральный блок управления, внутреннее освещение |
| 7 | Horn |
| 8 | Тягово-сцепное устройство - левый свет |
| 9 | Рычаг управления под рулевым колесом, блок управления двигателем (только без KESSY), автоматическая коробка передач (только без KESSY), рычаг селектора автоматической коробки передач (только без KESSY), ESC (только без KESSY), блок управления обнаружением прицепа (только без KESSY), гидроусилитель руля (только без KESSY), подушка безопасности (только без KESSY) |
| 10 | Электрические стеклоподъемники - задний левый |
| 11 | Система очистки фар |
| 12 | Радио дисплей |
| 13 | Розетка на 12 вольт в багажном отделении |
| 14 | Рычаг управления под рулевым колесом, выключатель света, замок извлечения ключа зажигания (автоматическая коробка передач), диагностический разъем, сигнализатор фар, контроллер SmartGate, датчик дождя, датчик света |
| 15 | Блок управления системой кондиционирования, рычаг селектора автоматической коробки передач |
| 16 | Приборный щиток |
| 17 | Сигнализация, сирена |
| 18 | Не назначен |
| 19 | Не назначен |
| 20 | Не назначен |
| 21 | Не назначен |
| 22 | Система стеклоочистителей переднего и заднего стекла |
| 23 | Не назначен |
| 24 | Вентилятор системы кондиционирования, отопления, блок управления кондиционером, отоплением |
| 25 | Не назначен |
| 26 | Подогрев передних сидений |
| 27 | Стеклоочиститель заднего стекла |
| 28 | Не назначен |
| 29 | Подушка безопасности (только с KESSY) |
| 30 | Электрические стеклоподъемники (2015-2018), выключатели света, выключатели света заднего хода, блок управления системой кондиционирования воздуха, блок управления системой помощи при парковке, наружное зеркало, электропитание центральной кнопочной панели, электропитание боковой кнопочной панели, внутреннее зеркало |
| 31 | Топливный насос, блок управления вентилятором радиатора, круиз-контроль, катушка реле переднего и заднего стеклоочистителей |
| 32 | 2015-2018: Диагностический разъем корректора фар 2019: Подключение диагностики, корректор фар, подогрев форсунок омывателя, светодиодные фары |
| 33 | Катушка на реле стартера, датчик педали сцепления |
| 34 | 2015-2018: Обогрев форсунок стеклоомывателя 2019: функция зарядки через USB |
| 35 | 2015-2018: Не назначен 2019: Обнаружение «слепых зон» |
| 36 | Подогрев передних сидений |
| 37 | Радар |
| 38 | Не назначен |
| 39 | 2015-2018: Электрическая система дополнительного отопления 2019: Не назначен |
| 40 | Не назначен |
| 41 | Обогрев заднего стекла |
| 42 | Электрические стеклоподъемники - передний пассажир |
| 43 | Тягово-сцепное устройство - контакт в розетке |
| 44 | Прикуриватель, розетка на 12 вольт. |
| 45 | Электрические стеклоподъемники - задний правый |
| 46 | Омыватели ветрового и заднего стекол, рычаг управления под рулевым колесом |
| 47 | Тягово-сцепное устройство - контакт в розетке |
| 48 | Тягово-сцепное устройство - правый свет |
| 49 | Блок управления топливным насосом |
| 50 | Радио |
| 51 | Обогрев наружного зеркала |
| 52 | КЕССИ блок управления |
| 53 | КЕССИ блокировка руля |
| 54 | Не назначен |
| 55 | Подогрев передних сидений |
| 56 | Не назначен |
| 57 | Не назначен |
| 58 | Не назначен |
| 59 | Не назначен |
Блок предохранителей в моторном отсеке

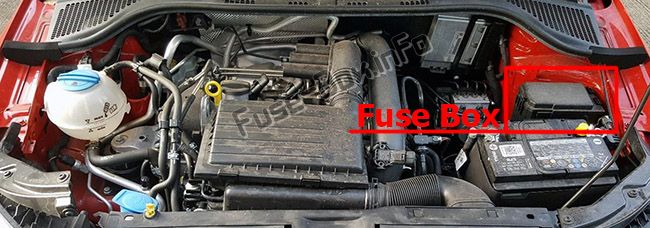

Расположение блока предохранителей

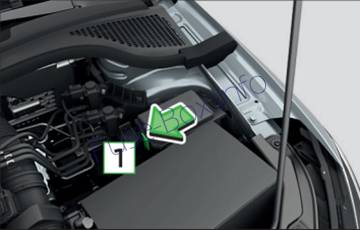

Снимите крышку

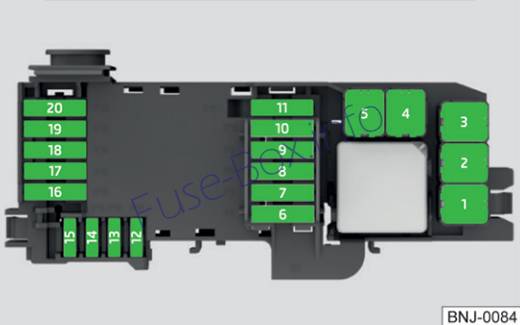

Схема блока предохранителей

Назначение предохранителей
| No. | Потребитель электроэнергии |
|---|---|
| 1 | Вентилятор радиатора |
| 2 | 2015-2018: Блок управления системой свечей накаливания 2019: Не назначен |
| 3 | Блок управления ABS/ESC |
| 4 | 2015-2018: Электрическая система дополнительного отопления 2019: Не назначен |
| 5 | 2015-2018: Электрическая система дополнительного отопления 2019: Не назначен |
| 6 | Автоматическая коробка передач |
| 7 | Блок управления двигателем |
| 8 | Стеклоочистители |
| 9 | Центральный блок управления |
| 10 | Блок управления ABS/ESC |
| 11 | 2015-2018: Не назначен 2019: Вакуумный насос для тормозной системы |
| 12 | Компоненты двигателя |
| 13 | Переключатель педали тормоза |
| 14 | Детали двигателя, катушка реле топливного насоса |
| 15 | Блок управления двигателем |
| 16 | Стартер |
| 17 | Блок управления двигателем |
| 18 | 2015-2018: Детали двигателя, катушки реле дополнительного электроотопителя, вентилятор радиатора. 2019: Вентилятор радиатора, вестгейт, датчик температуры масла, клапан угольного фильтра, клапан впускного коллектора |
| 19 | Лямбда-зонд |
| 20 | 2015-2018: Детали двигателя, блок управления системой свечей накаливания, подогрев вентиляции картера 2019: Катушки зажигания |
