Предохранители и реле Skoda Kamiq / Skoda Scala (2019-..)
Схемы относятся к указанным годам и вариантам Skoda Kamiq / Skoda Scala (2019-..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Skoda.
Схема предохранителей Skoda Kamiq/Scala 2019-…
Предохранители прикуривателя (розетка) в Skoda Kamiq и Skoda Scala Это предохранители № 52 (передний прикуриватель / розетка на 12 вольт) и № 54 (розетка на 12 вольт в багажном отделении) в блоке предохранителей панели приборов.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Приборная доска

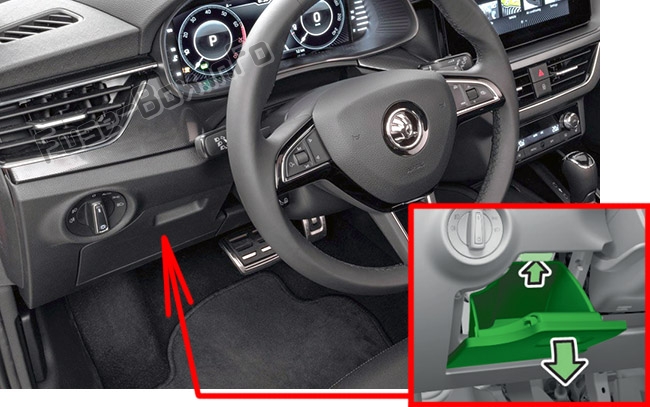

Блок предохранителей расположен за вещевым отсеком со стороны водителя на приборной панели.
Нажмите кнопку и откройте лоток, вытащите лоток, потянув его на себя.
Моторного отсека

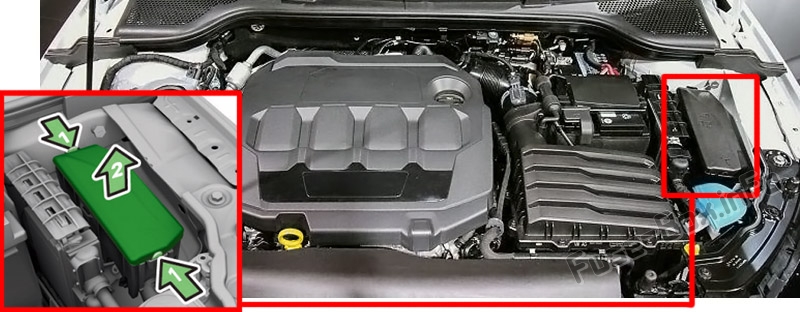

Одновременно нажмите кнопки блокировки на крышке блока предохранителей и снимите крышку.
Схемы блока предохранителей
Схемы блока предохранителей
2019, 2020

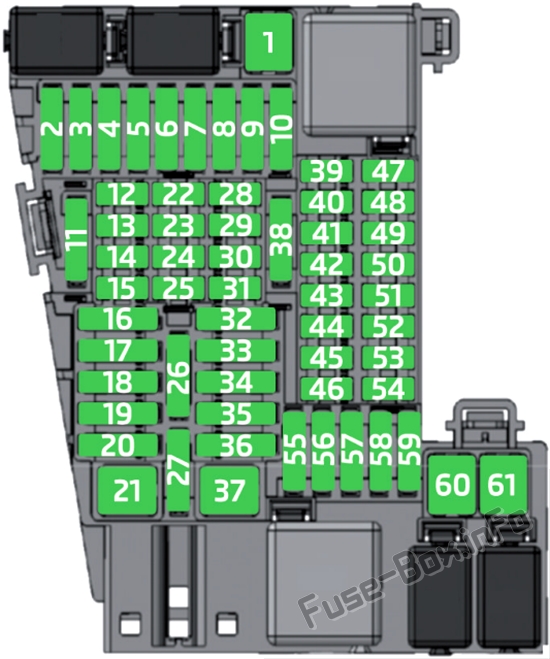

Приборная доска
| № | Описание |
|---|---|
| 1 | Прицепное устройство |
| 2 | Светодиодные фары - левая сторона |
| 3 | Музыкальный усилитель |
| 4 | Омыватели фар |
| 5 | Подъемно-сдвижной люк |
| 6 | Центральный замок, омыватель ветрового стекла, дворник заднего стекла |
| 7 | Обогрев сидений - задние |
| 8 | Климатроник |
| 9 | Светодиодные фары - правая сторона |
| 10 | Прицепное устройство |
| 11 | Крышка багажника с электроприводом |
| 12 | Рулевое колесо с подогревом |
| 13 | Выключатель света, диагностический разъем, датчик дождя, рычаг управления под рулевым колесом, обогрев лобового стекла |
| 14 | Система омывателя ветрового стекла |
| 15 | Комбинация приборов, экстренный вызов |
| 16 | Свет - правая сторона |
| 17 | Электрические стеклоподъемники - правая сторона |
| 18 | Дворники |
| 19 | Информационно-развлекательная система |
| 20 | Обогрев заднего стекла |
| 21 | СКВ (AdBlue) |
| 22 | Не используется |
| 23 | Камера заднего вида |
| 24 | Телефонная будка, GSM-антенна, USB-соединение, информационно-развлекательный экран |
| 25 | Рычаг управления под рулем |
| 26 | Шина данных |
| 27 | Регулировка амортизаторов (адаптивная подвеска) |
| 28 | Датчик системы охранной сигнализации |
| 29 | Звуковой сигнал системы сигнализации |
| 30 | Зажигание (замок зажигания) |
| 31 | Кондиционер, отопление |
| 32 | Натяжители ремней пассажира |
| 33 | Электрические стеклоподъемники - левая сторона |
| 34 | Натяжители ремня безопасности водителя |
| 35 | Свет - левая сторона |
| 36 | Horn |
| 37 | Обогрев передних сидений |
| 38 | Освещение салона, подсветка кнопок, система очистки фар, окружающее освещение, кондиционер с ручным управлением, обогрев |
| 39 | Вспомогательные системы |
| 40 | Выключатель света, фары, корректор фар, диагностический разъем, выключатель фонарей заднего хода, рычаг управления под рулевым колесом |
| 41 | Затемнение внутреннего зеркала заднего вида, регулировка наружного зеркала заднего вида |
| 42 | Выключатель педали сцепления, запуск двигателя, кондиционер |
| 43 | Стеклоочиститель заднего стекла |
| 44 | Система подушек безопасности, контрольная лампа подушек безопасности |
| 45 | Дворники |
| 46 | Обогрев сидений - задние |
| 47 | Не используется |
| 48 | Электрозамок рулевой колонки, Kessy (система блокировки и запуска без ключа) |
| 49 | СКВ (AdBlue) |
| 50 | USB-разъемы сзади |
| 51 | Не используется |
| 52 | Передний прикуриватель / розетка на 12 вольт |
| 53 | Блокировка курка ключа зажигания, автоматическая коробка передач |
| 54 | Розетка 12 вольт в багажнике |
| 55 | Не используется |
| 56 | Ручной кондиционер, отопление |
| 57 | Не используется |
| 58 | Система омывателя ветрового стекла |
| 59 | Обогрев наружных зеркал, обогрев форсунок омывателя |
| 60 | Прицепное устройство |
| 61 | Прицепное устройство |

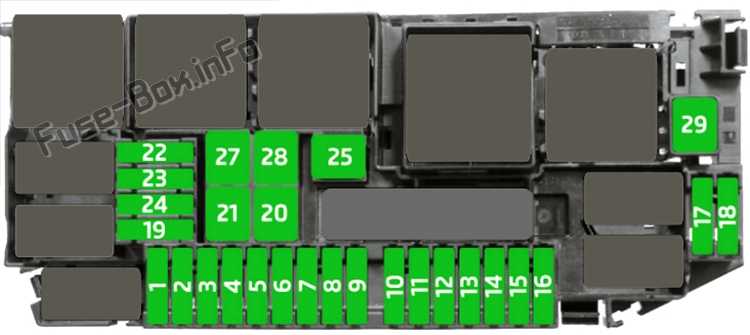

Моторного отсека
| № | Описание |
|---|---|
| 1 | Блок управления двигателем |
| 2 | Выхлопная заслонка, насос охлаждающей жидкости, жалюзи радиатора, СКВ (AdBlue), компоненты двигателя |
| 3 | Лямбда-зонды, блок управления NOx |
| 4 | Топливный насос, компоненты двигателя |
| 5 | Вентилятор радиатора, регулятор давления наддува, датчик уровня и температуры масла, компоненты двигателя |
| 6 | Сапун картера, система свечей накаливания, компоненты двигателя |
| 7 | Тормозная система (вакуумный насос) |
| 8 | Топливный насос, компоненты двигателя |
| 9 | Выключатель стоп-сигнала |
| 10 | Шина данных, контроллер BCM, модуль данных аккумулятора |
| 11 | Не используется |
| 12 | Кондиционирование воздуха |
| 13 | Не используется |
| 14 | ESC, система управления двигателем, компоненты двигателя |
| 15 | Автоматическая коробка передач |
| 16 | Не используется |
| 17 | Система управления двигателем |
| 18 | Стартер |
| 19 | Не используется |
| 20 | ESC |
| 21 | ESC |
| 22 | Не используется |
| 23 | Не используется |
| 24 | Не используется |
| 25 | Дополнительный электрический отопитель, вентилятор радиатора |
| 27 | Дополнительный электрический отопитель, вентилятор радиатора |
| 28 | Дополнительный электрический обогреватель |
| 29 | Обогрев лобового стекла |
