Предохранители и реле Skoda Karoq (2017-2019..)
Схемы относятся к указанным годам и вариантам Skoda Karoq (2017-2019..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Skoda.
Схема предохранителей Skoda Karoq 2017-2019…
Предохранители прикуривателя (розетки) в Skoda Karoq Это предохранители № 40 (розетки 12 В), № 46 (розетки 230 В) в блоке предохранителей панели приборов.
Оглавление
Предохранители в приборной панели
Расположение блока предохранителей
Левый руль:

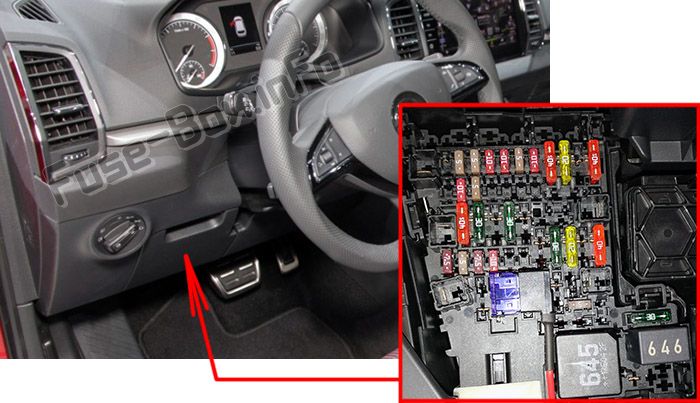

Блок предохранителей расположен за вещевым отсеком со стороны водителя.
Выньте ключ зажигания, выключите свет и все потребители электроэнергии.

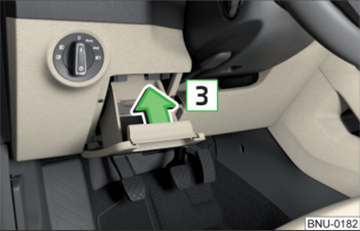

Откройте вещевой ящик со стороны водителя.

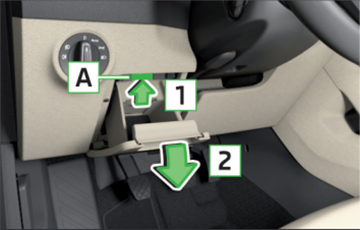

Нажмите на защелку A в направлении стрелки 1, чтобы открыть отделение в направлении стрелки 2.
Правый руль:

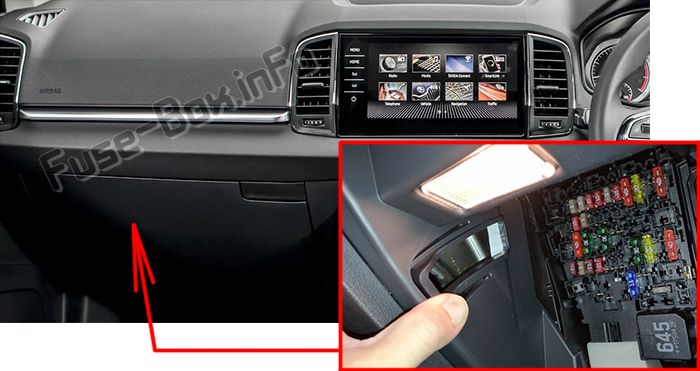

Блок предохранителей находится в перчаточном ящике со стороны переднего пассажира.
Складывание отсека для хранения:
Выньте ключ зажигания, выключите свет и все потребители электроэнергии.
Откройте вещевой отсек со стороны переднего пассажира.

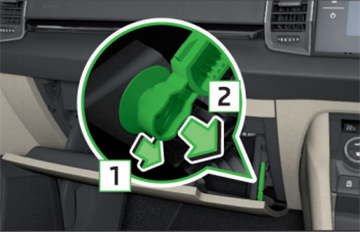

Разблокируйте тормозной шток в направлении стрелки 1 и снимите его в направлении стрелки 2.

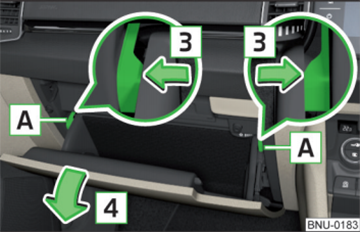

Разблокируйте стопор A в направлении стрелки 3, и отсек опустится в направлении стрелки 4.
Сложите отсек для хранения:
Поднимите лоток в направлении, противоположном стрелке 4.
Преодолейте сопротивление упорной площадки A.
Вставьте тормозной стержень против направления стрелки 2 и зафиксируйте против направления стрелки 1.
Отсек закрывается (для закрытия требуется повышенное усилие) до щелчка.

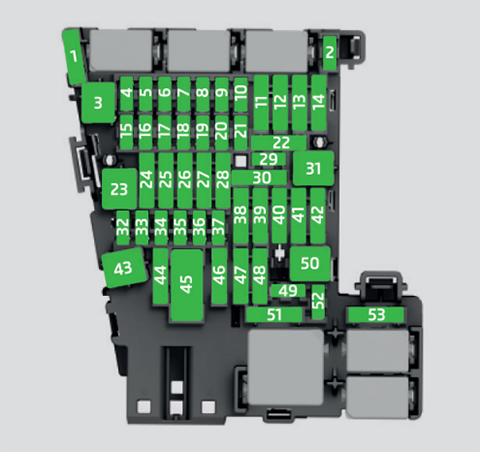

Схема блока предохранителей
Назначение предохранителей в приборной панели
| No. | Потребитель |
|---|---|
| 1 | СКВ (AdBlue) |
| 2 | Рулевое колесо с подогревом |
| 3 | Не назначен |
| 4 | Не назначен |
| 5 | Шина данных |
| 6 | Сенсорная сигнализация |
| 7 | Кондиционер, приемник дистанционного управления автономным отопителем, обогрев заднего стекла, автоматическая коробка передач, замок зажигания (автомобиль с АКПП, 2019) |
| 8 | Выключатель света, датчик дождя, стояночный тормоз, фоновое освещение, передние фары |
| 9 | Рычаг управления под рулевым колесом |
| 10 | Информационно-развлекательный экран |
| 11 | Свет - левый |
| 12 | Информационно-развлекательная система |
| 13 | Натяжитель левого бокового ремня |
| 14 | Воздуходувка для кондиционирования воздуха, отопления |
| 15 | Электрический замок руля |
| 16 | Порты USB, диагностический разъем, телефонная будка |
| 17 | Комбинация приборов, экстренный вызов |
| 18 | Камера заднего вида |
| 19 | КЕССИ система |
| 20 | СКВ (AdBlue) |
| 21 | Полный привод |
| 22 | Тягово-сцепное устройство |
| 23 | Панорамная подъемно-сдвижная крыша |
| 24 | Свет - правильно |
| 25 | Центральный замок-передняя и задняя дверь левая, стеклоподъемники - левые, наружные зеркала левые - обогрев, функция складывания, регулировка поверхности зеркала |
| 26 | Подогрев передних сидений |
| 27 | Внутреннее освещение |
| 28 | Тягово-сцепное устройство |
| 29 | Не назначен |
| 30 | Не назначен |
| 31 | 2017-2018: Не назначен 2019: Открытие крышки багажника |
| 32 | Помощь при парковке (Park Assist) |
| 33 | воздушная подушка |
| 34 | Кондиционер, выключатель фонарей заднего хода, зеркало с автоматическим затемнением, подогрев сидений, стояночный тормоз, выключатели света, панель с кнопками, порты USB, спортивный звуковой генератор (2019) |
| 35 | Диагностический разъем, передняя камера, система контроля дистанции (например, ACC, Front Assist) |
| 36 | Фары AFS - правые |
| 37 | Фары AFS - левые |
| 38 | Тягово-сцепное устройство |
| 39 | Центральный замок-передняя и задняя дверь справа, электростеклоподъемники справа, наружные зеркала справа-обогрев, функция складывания, настройка поверхности зеркала |
| 40 | 12-вольтовые розетки |
| 41 | Натяжитель правого бокового ремня |
| 42 | Замок багажного отделения, замок задней двери, замок люка бензобака, омыватели фар, омыватели ветрового и заднего стекол |
| 43 | Музыкальный усилитель |
| 44 | Тягово-сцепное устройство |
| 45 | Электропривод сиденья водителя |
| 46 | Розетка на 230 вольт |
| 47 | Стеклоочиститель заднего стекла |
| 48 | Обнаружение «слепых зон» |
| 49 | Запуск двигателя, переключатель педали сцепления |
| 50 | 2017-2018: Открытие крышки багажника 2019: Не назначен |
| 51 | Обогрев задних сидений |
| 52 | 2017-2018: Не назначен 2019: Регулировка амортизаторов (адаптивная подвеска) |
| 53 | Обогрев заднего стекла |
Предохранители в моторном отсеке

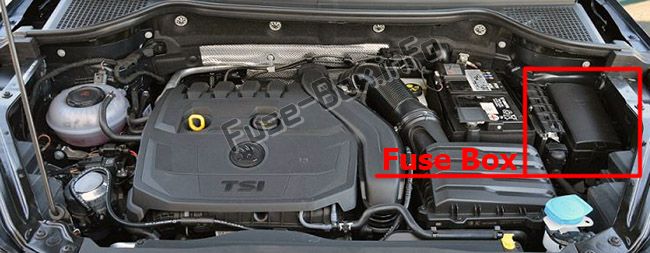

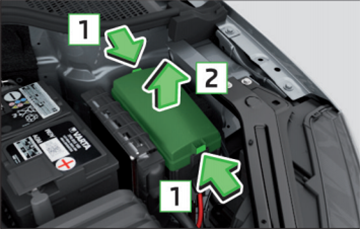

Расположение блока предохранителей

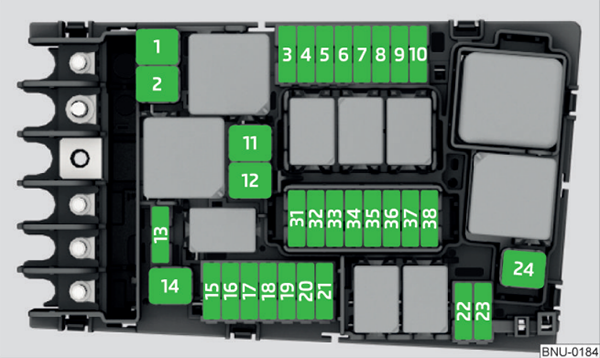

Схема блока предохранителей
Назначение предохранителей в моторном отсеке
| No. | Потребитель |
|---|---|
| 1 | ESC, стояночный тормоз |
| 2 | ESC |
| 3 | Система управления двигателем |
| 4 | 2017-2018: Вентилятор радиатора, датчик уровня и температуры масла, дополнительный электроподогрев, СКВ (AdBlue), компоненты двигателя 2019: Вентилятор радиатора, датчик уровня и температуры масла, дополнительный электроподогрев, СКВ (AdBlue), блок предпускового подогрева, расходомер воздуха, компоненты двигателя |
| 5 | Компоненты двигателя |
| 6 | Датчик тормоза |
| 7 | Насос охлаждающей жидкости, выпускная заслонка, вентиляция картера (2019 г.), компоненты двигателя |
| 8 | Лямбда-зонд, датчик NOx |
| 9 | 2017-2018: Система предпускового подогрева, расходомер воздуха, компоненты двигателя 2019: Компоненты двигателя |
| 10 | Топливный насос |
| 11 | Электрическая система дополнительного обогрева |
| 12 | Электрическая система дополнительного обогрева |
| 13 | 2017-2018: Коробка автомат 2019: Масляный насос АКПП |
| 14 | Обогрев лобового стекла |
| 15 | Horn |
| 16 | Не назначен |
| 17 | ESC, блок управления двигателем, катушка главного реле |
| 18 | Шина данных, модуль данных батареи |
| 19 | Стеклоочистители |
| 20 | Противоугонная сигнализация |
| 21 | 2017-2018: Не назначен 2019: Автоматическая коробка передач |
| 22 | Система управления двигателем |
| 23 | Стартер |
| 24 | Электрическая система дополнительного обогрева |
| 31 | Вакуумный насос |
| 32 | Не назначен |
| 33 | 2017-2018: Масляный насос АКПП 2019: Не назначен |
| 34 | Не назначен |
| 35 | Не назначен |
| 36 | Не назначен |
| 37 | Доп. обогрев |
| 38 | Не назначен |
