Предохранители и реле Skoda Octavia (Mk2/1Z, 2009-2013)
Схемы относятся к указанным годам и вариантам Skoda Octavia (Mk2/1Z, 2009-2013). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Skoda.
Схема предохранителей Шкода Октавия 2009-2013 гг.
Предохранители прикуривателя (розетки) в Skoda Octavia Это предохранители №24 (прикуриватель) и №26 (розетка в багажном отделении) в блоке предохранителей панели приборов.
Оглавление
Цветовая маркировка предохранителей
| Цвет | Максимальная сила тока |
|---|---|
| светло-коричневый | 5 |
| коричневый | 7,5 |
| red | 10 |
| blue | 15 |
| желтый | 20 |
| белый | 25 |
| зеленый | 30 |
| апельсин | 40 |
| red | 50 |
Блок предохранителей в салоне

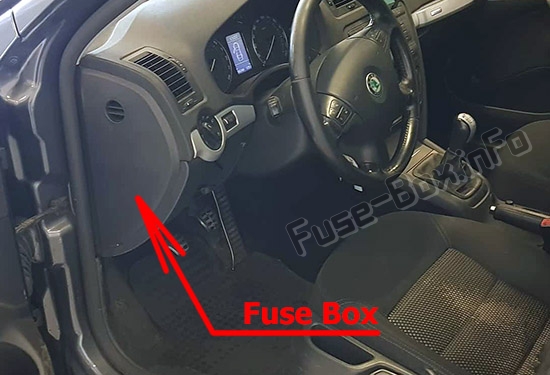

Расположение блока предохранителей
Блок предохранителей расположен с левой стороны приборной панели за защитной крышкой.

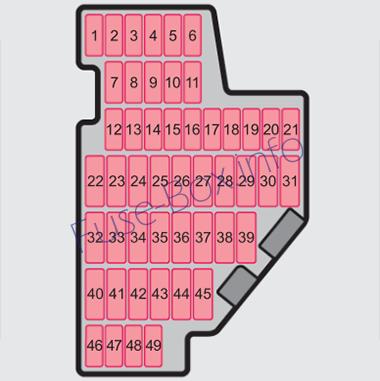

Схема блока предохранителей
Назначение предохранителей в приборной панели
| No. | Потребитель электроэнергии | Амперы |
|---|---|---|
| 1 | Диагностический разъем, Блок управления двигателем, Электрический топливный насос | 10 |
| 2 | Блок управления ABS, ESP | 5 |
| 3 | Воздушная подушка | 5 |
| 4 | Отопление, Кондиционер, Фонари заднего хода | 5 |
| 5 | Блок управления регулировкой света фар | 5 |
| 6 | Комбинация приборов, Блок управления автоматической коробкой передач, Блок управления электромеханическим усилителем руля, Система помощи при парковке; муфта халдекс | 5 |
| 7 | Не назначен | |
| 8 | Не назначен | |
| 9 | Не назначен | |
| 10 | Не назначен | |
| 11 | Не назначен | |
| 12 | Блок управления центральным замком | 10 |
| 13 | Диагностический разъем, выключатель света, стоп-сигнал | 10 |
| 14 | Блок управления автоматической коробкой передач, блокировка рычага селектора | 5 |
| 15 | Центральный блок управления — внутреннее освещение | 5 |
| 16 | Климатроник | 10 |
| 17 | Не назначен | |
| 18 | Не назначен | |
| 19 | Блок управления для обнаружения прицепа | 5 |
| 20 | Левая боковая подсветка поворотов | 10 |
| 21 | Правый боковой поворотник | 10 |
| 22 | Вентилятор для Климатроник | 40 |
| 23 | Переднее электростеклоподъемник | 30 |
| 24 | Зажигалка | 25 |
| 25 | Обогрев заднего стекла | 25 |
| 25 | Обогреватель заднего стекла, Автономный обогрев (автономный обогрев и вентиляция) | 30 |
| 26 | Розетка в багажнике | 20 |
| 27 | Реле топливного насоса, Форсунки (дизельный двигатель) | 15 |
| 28 | Не назначен | |
| 29 | Блок управления двигателем, обогреватель вентиляции картерных газов | 10 |
| 30 | Блок управления автоматической коробкой передач | 20 |
| 31 | Вакуумный насос | 20 |
| 32 | Задний электростеклоподъемник | 30 |
| 33 | Электрическая сдвижная/подъемная крыша | 25 |
| 34 | Блок управления функциями комфорта | 20 |
| 35 | Противоугонная система | 5 |
| 36 | Система очистки фар | 20 |
| 37 | Обогрев передних сидений | 30 |
| 38 | Подогрев задних сидений | 30 |
| 39 | Не назначен | |
| 40 | Воздуходувка для отопления и кондиционирования | 40 |
| 41 | Стеклоочиститель заднего стекла | 15 |
| 42 | Не назначен | |
| 43 | Буксировочное устройство | 15 |
| 44 | Буксировочное устройство | 20 |
| 45 | Буксировочное устройство | 15 |
| 46 | Форсунки стеклоомывателя с подогревом | 3 |
| 47 | Реле дополнительного отопления | 5 |
| 48 | Не назначен | |
| 49 | Выключатель | 5 |
Блок предохранителей в моторном отсеке

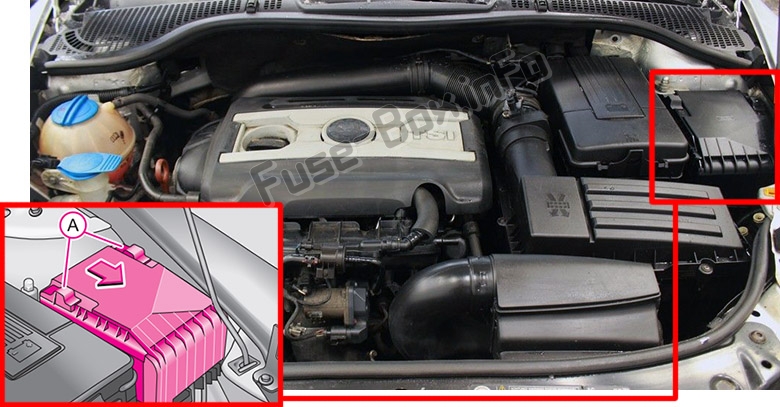

Расположение блока предохранителей
Предохранители расположены под крышкой в моторном отсеке слева.

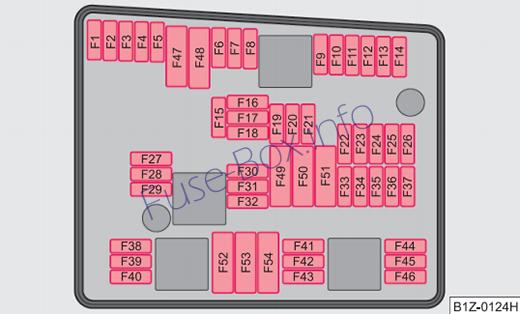

Схема блока предохранителей (версия 1)
Назначение предохранителей в моторном отсеке (версия 1)
| No. | Потребитель электроэнергии | Амперы |
|---|---|---|
| F1 | Центральный блок управления, правая основная фара, правый блок задних фонарей | 30 |
| F2 | Клапаны для АБС | 20 |
| F3 | Не назначен | |
| F4 | Измерительная схема | 5 |
| F5 | Horn | 15 |
| F6 | Не назначен | |
| F7 | Клапан дозирования топлива | 15 |
| F8 | Не назначен | |
| F9 | Фильтр с активированным углем, клапан рециркуляции отработавших газов | 10 |
| F10 | Насос диагностики утечки | 10 |
| F11 | Лямбда-зонд перед каталитическим нейтрализатором, блок управления двигателем | 10 |
| F12 | Лямбда-зонд после катализатора | 10 |
| F13 | Блок управления автоматической коробкой передач | 15 |
| F14 | Не назначен | |
| F15 | Насос охлаждающей жидкости | 10 |
| F16 | Не назначен | |
| F17 | Комбинация приборов, рычаг стеклоочистителя и рычаг указателя поворота | 5 |
| F18 | Аудиоусилитель (звуковая система) | 30 |
| F19 | Радио | 15 |
| F20 | Телефон | 3 |
| F21 | Не назначен | |
| F22 | Не назначен | |
| F23 | Блок управления двигателем | 10 |
| F24 | Блок управления шины данных CAN | 5 |
| F25 | Не назначен | |
| F26 | Не назначен | |
| F27 | Не назначен | |
| F28 | Блок управления двигателем | 15 |
| F29 | Активация насоса охлаждающей жидкости после выбега | 5 |
| F30 | Блок управления дополнительным отопителем | 20 |
| F31 | Стеклоочиститель переднего стекла | 30 |
| F32 | Не назначен | |
| F33 | Не назначен | |
| F34 | Не назначен | |
| F35 | Не назначен | |
| F36 | Не назначен | |
| F37 | Не назначен | |
| F38 | Вентилятор радиатора, клапаны | 10 |
| F39 | Выключатель педали сцепления, выключатель педали тормоза | 5 |
| F40 | Катушки зажигания | 20 |
| F41 | Не назначен | |
| F42 | Активация топливного насоса | 5 |
| F43 | Не назначен | |
| F44 | Не назначен | |
| F45 | Не назначен | |
| F46 | Не назначен | |
| F47 | Центральный блок управления, левая основная фара, левый задний фонарь | 30 |
| F48 | Насос для АБС | 40 |
| F49 | Питание клеммы 15 (зажигание включено) | 40 |
| F50 | Не назначен | |
| F51 | Не назначен | |
| F52 | Реле питания - клемма X (Чтобы не разряжать батарею без необходимости при запуске двигателя, электрические компоненты этого терминала автоматически отключаются) | 40 |
| F53 | Дополнительное оборудование | 50 |
| F54 | Не назначен |

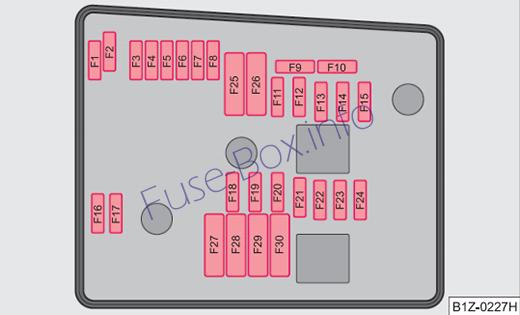

Схема блока предохранителей (вариант 2)
Назначение предохранителей в моторном отсеке (вариант 2)
| No. | Потребитель электроэнергии | Амперы |
|---|---|---|
| F1 | Не назначен | |
| F2 | Блок управления автоматической коробкой передач DQ 200 | 30 |
| F3 | Измерительная схема | 5 |
| F4 | Клапаны для АБС | 30/20 |
| F5 | Блок управления автоматической коробкой передач | 15 |
| F6 | Комбинация приборов, рычаг стеклоочистителя и рычаг указателя поворота | 5 |
| F7 | Клемма питания 15, стартер | 40 |
| F8 | Радио | 15 |
| F9 | Телефон | 5 |
| F10 | Блок управления двигателем, главное реле | 5/10 |
| F11 | Блок управления дополнительным отопителем | 20 |
| F12 | Блок управления шины данных CAN | 5 |
| F13 | Блок управления двигателем | 15/30 |
| F14 | Зажигание | 20 |
| F15 | Лямбда-зонд, NOx-датчик, реле топливного насоса | 15 |
| F15 | Реле системы свечей накаливания | 5 |
| F16 | Центральный блок управления, правая основная фара, правый блок задних фонарей | 30 |
| F17 | Horn | 15 |
| F18 | Усилитель для цифрового звукового процессора | 30 |
| F19 | Стеклоочиститель переднего стекла | 30 |
| F20 | Помпа | 10 |
| F21 | Лямбда-зонд | 10/15 |
| F22 | Выключатель педали сцепления, выключатель педали тормоза | 5 |
| F23 | Насос вторичного воздуха | 5 |
| F23 | Расходомер воздуха | 10 |
| F23 | Топливный насос высокого давления | 15 |
| F24 | Фильтр с активированным углем, клапан рециркуляции отработавших газов | 10 |
| F25 | Насос для АБС | 30/40 |
| F26 | Центральный блок управления, левая основная фара, левый задний фонарь | 30 |
| F27 | Насос вторичного воздуха | 40 |
| F27 | предварительное свечение | 50 |
| F28 | Не назначен | |
| F29 | Клемма питания 30 | 50 |
| F30 | Клемма X (Чтобы не разрядить батарею без необходимости при запуске двигателя, электрические компоненты этого терминала автоматически отключаются) | 40 |
