Предохранители и реле Skoda Octavia (Mk3/5E, 2013-2016)
Схемы относятся к указанным годам и вариантам Skoda Octavia (Mk3/5E, 2013-2016). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Skoda.
Схема предохранителей Skoda Octavia 2013-2016
Предохранители прикуривателя (розетки) в Skoda Octavia Это предохранители № 40 (розетка 12 В) и № 46 (розетка 230 В) в блоке предохранителей панели приборов.
Оглавление
Цветовая маркировка предохранителей
| Цвет предохранителя | Максимальная сила тока |
|---|---|
| светло-коричневый | 5 |
| темно коричневый | 7.5 |
| red | 10 |
| blue | 15 |
| желтый/синий | 20 |
| белый | 25 |
| зеленый/розовый | 30 |
| оранжевый/зеленый | 40 |
| red | 50 |
Предохранители в приборной панели (версия 1 — 2013, 2014)
Расположение блока предохранителей

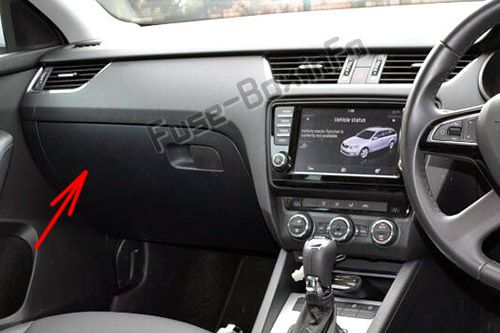

Автомобили с левым рулем:
На автомобилях с левосторонним управлением блок предохранителей расположен за вещевым отсеком в левой части передней панели.
Откройте отсек для хранения.
Возьмитесь за отделение для хранения в области, указанной стрелками.
Раскройте отделение для хранения, потянув его в направлении стрелки 1.
Замените соответствующий предохранитель.
Откиньте вещевой отсек, вдавив его в зафиксированное положение на передней панели в направлении, указанном стрелкой 2.
Автомобили с правым рулем:
На автомобилях с правосторонним управлением он расположен со стороны переднего пассажира за перчаточным ящиком в левой части приборной панели.

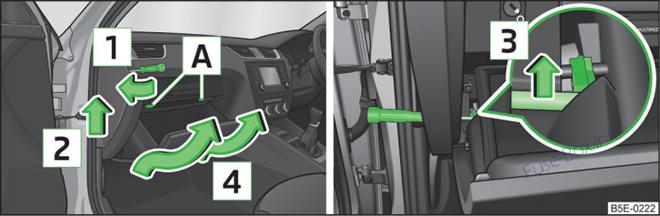

Снятие отсека для хранения:
- Вставьте отвертку под боковую крышку.
- Разблокируйте крышку в направлении стрелки 1.
- Сдвиньте крышку в направлении стрелки 2.
- Откройте отсек для хранения.
- Разблокируйте тормозную тягу отсека для хранения в направлении стрелки 3 с помощью отвертки.
- Снимите отсек для хранения в направлении стрелки 4.
- Замените соответствующий предохранитель.
Установка отсека для хранения:
- Втяните отсек для хранения за кронштейны A.
- Задвиньте отсек для хранения в направлении, противоположном стрелке 4.
- Вставьте тормозной стержень и зафиксируйте его по стрелке 3 с помощью отвертки.
- Нажмите на боковую крышку против направления стрелки 2.
- Полностью нажмите на боковую крышку в направлении, указанном стрелкой 1.

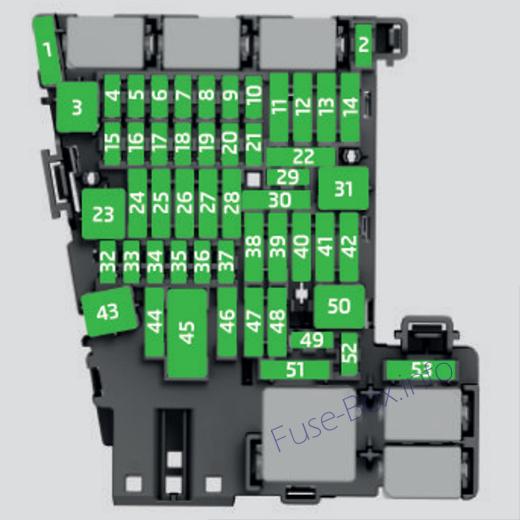

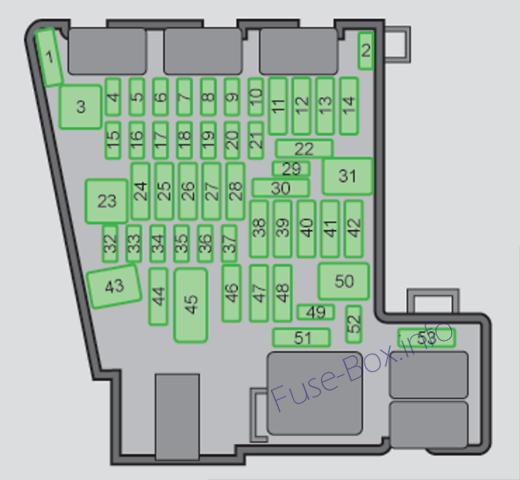

Схема блока предохранителей
Назначение предохранителей в приборной панели (версия 1 – 2013, 2014)
| No. | Потребитель электроэнергии |
|---|---|
| 1 | Не назначен |
| 2 | Не назначен |
| 3 | Не назначен |
| 4 | Не назначен |
| 5 | Блок управления шиной данных |
| 6 | Датчик тревоги |
| 7 | Блок управления системой кондиционирования, обогревом, приемник дистанционного управления автономным отопителем, рычаг селектора автоматической коробки передач, реле обогревателя заднего стекла, повтор обогревателя ветрового стекла |
| 8 | Выключатель света, датчик дождя, диагностический разъем |
| 9 | муфта халдекс |
| 10 | Сенсорный экран |
| 11 | Подогрев задних сидений |
| 12 | Радио |
| 13 | Натяжитель ремня - со стороны водителя |
| 14 | Воздуходувка для кондиционирования воздуха, отопления |
| 15 | Электрический замок руля |
| 16 | Усилитель сигнала для телефона, предварительная установка телефона |
| 17 | Приборный щиток |
| 18 | Не назначен |
| 19 | КЕССИ блок управления |
| 20 | Модуль рулевого колеса |
| 21 | Не назначен |
| 22 | Открытие двери багажного отделения |
| 23 | Свет - правильно |
| 24 | Панорамная крыша |
| 25 | Блок управления центральным замком передней правой двери, электростеклоподъемниками - слева |
| 26 | Подогрев передних сидений |
| 27 | Музыкальный усилитель |
| 28 | Буксировочное устройство |
| 29 | Не назначен |
| 30 | Не назначен |
| 31 | Фара - левая |
| 32 | Помощь при парковке (Park Assist) |
| 33 | Воздушная подушка |
| 34 | Кнопка TCS, ESC, дисплей управления шинами, датчик давления кондиционера, выключатель света заднего хода, затемнение зеркала заднего вида, кнопка СТАРТ-СТОП, предустановка телефона, управление подогревом задних сидений, датчик кондиционера, розетка 230 В , звуковой актуатор |
| 35 | Фара, корректор фар, диагностический разъем, камера, радар |
| 36 | Фара правая |
| 37 | Фара левая |
| 38 | Буксировочное устройство |
| 39 | Блок управления центральным замком передней правой двери, электростеклоподъемниками передней и задней правой двери |
| 40 | 12-вольтовая розетка |
| 41 | СПГ реле |
| 42 | Блок управления центральным замком задней двери - левой, правой, омывателем фар, стеклоочистителями |
| 43 | Козырек для газоразрядных ламп внутреннего освещения |
| 44 | Буксировочное устройство |
| 45 | Блок управления регулировкой сиденья |
| 46 | Розетка на 230 вольт |
| 47 | Стеклоочиститель заднего стекла |
| 48 | Не назначен |
| 49 | Катушка на реле стартера, датчик педали сцепления |
| 50 | Не назначен |
| 51 | Натяжитель ремня со стороны переднего пассажира |
| 52 | Не назначен |
| 53 | Реле обогрева заднего стекла |
Предохранители в приборной панели (версия 2 — 2015, 2016)

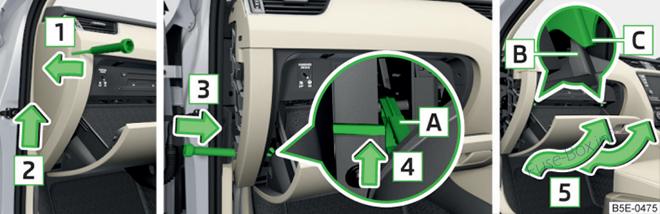

Расположение блока предохранителей
Автомобили с левым рулем:

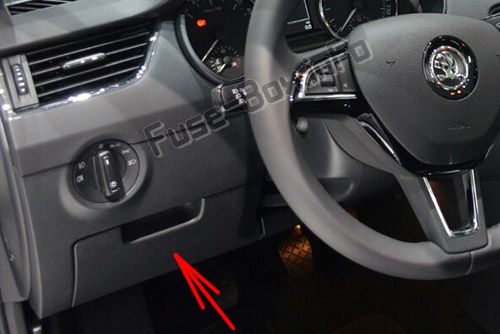

На автомобилях с левосторонним управлением он расположен за вещевым ящиком в левой части передней панели.

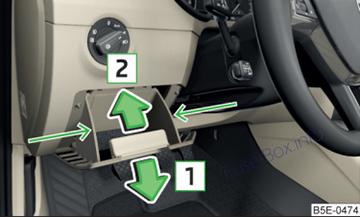

Откройте отсек для хранения.
Возьмитесь за отделение для хранения в области, указанной стрелками.
Раскройте отделение для хранения, потянув его в направлении стрелки 1.
Замените соответствующий предохранитель.
Откиньте вещевой отсек, вдавив его в зафиксированное положение на передней панели в направлении, указанном стрелкой 2.
Автомобили с правым рулем:
На автомобилях с правосторонним управлением блок предохранителей расположен со стороны переднего пассажира за перчаточным ящиком в левой части приборной панели.
Снятие отсека для хранения:
- Вставьте отвертку под боковую крышку.
- Разблокируйте крышку в направлении стрелки 1.
- Сдвиньте крышку в направлении стрелки 2.
- Откройте отсек для хранения.
- Вставьте отвертку сбоку в приборную панель в направлении стрелки 3.
- С помощью отвертки разблокируйте тормозную тягу A отсека для хранения в направлении стрелки 4.
- Снимите отсек для хранения в направлении стрелки 5.
- Снимите пластиковую клипсу под крышкой блока предохранителей в моторном отсеке.
- Поместите зажим на соответствующий предохранитель и вытащите предохранитель.
- Вставьте новый предохранитель.
- Установите кронштейн в исходное положение.
Установка отсека для хранения:
- Переместите стопорный буфер B отсека для хранения за кронштейны C.
- Задвиньте отсек для хранения в направлении, противоположном стрелке 5.
- Вставьте тормозной стержень и зафиксируйте его по стрелке 4 с помощью отвертки.
- Нажмите на боковую крышку против направления стрелки 2.
- Полностью нажмите на боковую крышку в направлении, указанном стрелкой 1.
Схема блока предохранителей
Назначение предохранителей в приборной панели (версия 2 – 2015, 2016)
| No. | Потребитель |
|---|---|
| 1 | Не назначен |
| 2 | Не назначен |
| 3 | Не назначен |
| 4 | Не назначен |
| 5 | Блок управления шиной данных |
| 6 | Датчик тревоги |
| 7 | Блок управления системой кондиционирования, обогревом, приемник дистанционного управления автономным отопителем, рычаг селектора автоматической коробки передач, реле обогревателя заднего стекла, повтор обогревателя ветрового стекла |
| 8 | Выключатель света, датчик дождя, диагностический разъем |
| 9 | муфта халдекс |
| 10 | Сенсорный экран |
| 11 | Подогрев задних сидений |
| 12 | Радио |
| 13 | Натяжитель ремня - со стороны водителя |
| 14 | Воздуходувка для кондиционирования воздуха f отопления |
| 15 | Электрический замок руля |
| 16 | Усилитель сигнала для телефона, предварительная установка телефона |
| 17 | Приборный щиток |
| 18 | Не назначен |
| 19 | КЕССИ блок управления |
| 20 | Рычаг управления под рулевым колесом |
| 21 | Не назначен |
| 22 | Тягово-сцепное устройство - контакт в розетке |
| 23 | Свет - правильно |
| 24 | Панорамная крыша |
| 25 | Блок управления центральным замком передней правой двери, электростеклоподъемниками слева |
| 26 | Подогрев передних сидений |
| 27 | Музыкальный усилитель |
| 28 | Тягово-сцепное устройство - левый свет |
| 29 | СПГ реле |
| 30 | Не назначен |
| 31 | Фара - левая |
| 32 | Помощь при парковке (Park Assist) |
| 33 | Выключатель подушки безопасности для аварийной сигнализации |
| 34 | TCS, кнопка ESC, дисплей управления шинами, датчик давления кондиционера, переключатель света заднего хода, внутреннее зеркало с автоматическим затемнением, кнопка СТАРТ-СТОП, предустановка телефона, управление подогревом задних сидений, датчик кондиционера, питание 230 В розетка, спортивный звуковой генератор |
| 35 | Фара, корректор фар, диагностический разъем, камера, радар |
| 36 | Фара правая |
| 37 | Фара левая |
| 38 | Тягово-сцепное устройство - правый свет |
| 39 | Блок управления центральным замком передней правой двери, электростеклоподъемниками передней и задней правой двери |
| 40 | 12-вольтовая розетка |
| 41 | Не назначен |
| 42 | Блок управления центральным замком задней двери - левой, правой, омывателем фар, стеклоочистителями |
| 43 | Козырек для газоразрядных ламп внутреннего освещения |
| 44 | Тягово-сцепное устройство - контакт в розетке |
| 45 | Блок управления регулировкой сиденья |
| 46 | Розетка на 230 вольт |
| 47 | Стеклоочиститель заднего стекла |
| 48 | Не назначен |
| 49 | Катушка на реле стартера, датчик педали сцепления |
| 50 | Открытие крышки багажника |
| 51 | Натяжитель ремня со стороны переднего пассажира |
| 52 | Не назначен |
| 53 | Реле обогрева заднего стекла |
Предохранители в моторном отсеке
Расположение блока предохранителей

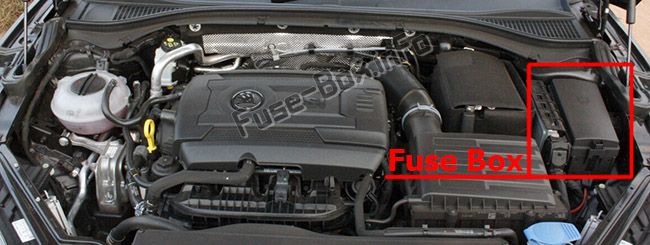

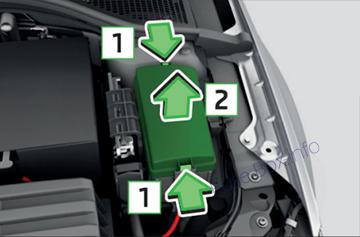

Предохранители расположены под крышкой в моторном отсеке слева.

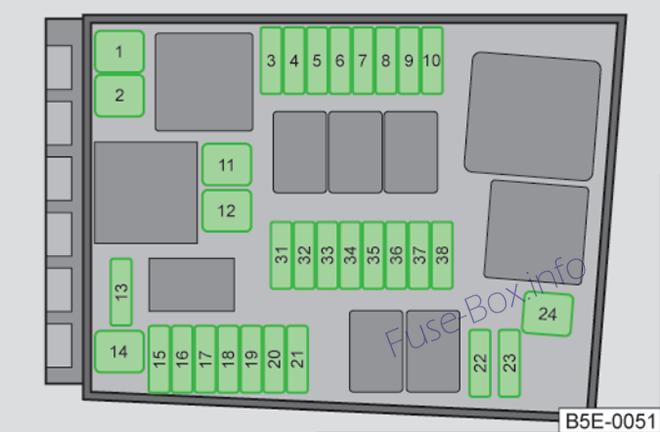

Схема блока предохранителей (версия 1 – 2013, 2014)
Назначение предохранителей в моторном отсеке (версия 1 – 2013, 2014)
| No. | Потребитель электроэнергии |
|---|---|
| F1 | Блок управления ESC |
| F2 | Блок управления ESC, ABS |
| F3 | Блок управления двигателем |
| F4 | Блок управления двигателем, реле дополнительного электрического обогревателя |
| F5 | Компоненты двигателя |
| F6 | Датчик тормоза, компоненты двигателя |
| F7 | Насос охлаждающей жидкости, компоненты двигателя |
| F8 | Лямбда-зонд |
| F9 | Зажигание, блок управления системой свечей накаливания, компоненты двигателя |
| F10 | Блок управления топливным насосом, зажигание |
| F11 | Электрическая система дополнительного обогрева |
| F12 | Электрическая система дополнительного обогрева |
| F13 | Блок управления автоматической коробкой передач |
| F14 | Обогрев лобового стекла - левый |
| F15 | Horn |
| F16 | Зажигание, топливный насос |
| F17 | Блок управления ABS, ESC, блок управления двигателем |
| F18 | Блок управления шиной данных |
| F19 | Стеклоочистители |
| F20 | Тревога |
| F21 | ABS |
| F22 | Блок управления двигателем |
| F23 | Стартер |
| F24 | Электрическая система дополнительного обогрева |
| F31 | Не назначен |
| F32 | Не назначен |
| F33 | Не назначен |
| F34 | Обогрев лобового стекла - правый |
| F35 | Не назначен |
| F36 | Не назначен |
| F37 | Блок управления дополнительным отопителем |
| F38 | Не назначен |

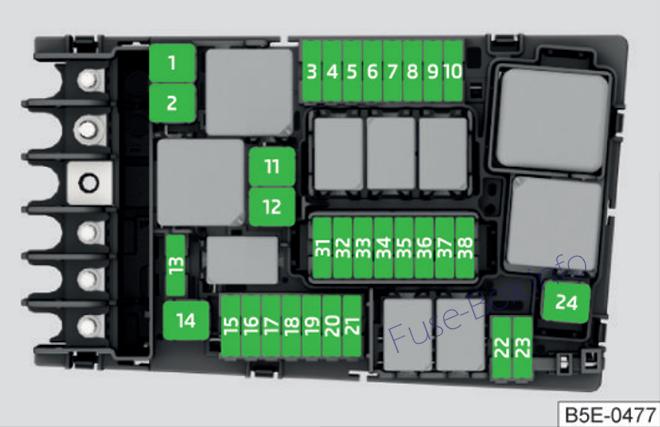

Схема блока предохранителей (версия 2 – 2015, 2016)
Назначение предохранителей в моторном отсеке (версия 2 – 2015, 2016)
| No. | Потребитель |
|---|---|
| 1 | Блок управления ESC, ABS |
| 2 | Блок управления ESC, ABS |
| 3 | Блок управления двигателем |
| 4 | Вентилятор радиатора, датчик температуры масла, датчик объема воздуха, регулирующий клапан давления топлива, реле дополнительного электрического обогревателя |
| 5 | Катушка реле системы зажигания, катушка реле CNG |
| 6 | Датчик тормоза |
| 7 | Насос охлаждающей жидкости, заслонка радиатора |
| 8 | Лямбда-зонд |
| 9 | Зажигание, блок управления системой предпускового подогрева |
| 10 | Блок управления топливным насосом, зажигание |
| 11 | Электрическая система дополнительного обогрева |
| 12 | Электрическая система дополнительного обогрева |
| 13 | Блок управления автоматической коробкой передач |
| 14 | Не назначен |
| 15 | Horn |
| 16 | Зажигание, топливный насос |
| 17 | Блок управления ABS, ESC, блок управления двигателем |
| 18 | Блок управления шиной данных |
| 19 | Стеклоочистители |
| 20 | Тревога |
| 21 | Обогрев лобового стекла - левый |
| 22 | Блок управления двигателем |
| 23 | Стартер |
| 24 | Электрическая система дополнительного обогрева |
| 31 | Не назначен |
| 32 | Не назначен |
| 33 | Не назначен |
| 34 | Обогрев лобового стекла - правый |
| 35 | Не назначен |
| 36 | Не назначен |
| 37 | Блок управления дополнительным отопителем |
| 38 | Не назначен |
