Предохранители и реле Skoda Octavia (Mk3/5E, 2017-2019..)
Схемы относятся к указанным годам и вариантам Skoda Octavia (Mk3/5E, 2017-2019..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Skoda.
Схема предохранителей Шкода Октавия 2017-2019…
Предохранители прикуривателя (розетки) в Skoda Octavia Это предохранители № 40 (розетка на 12 вольт) и № 46 (розетка на 230 вольт) в блоке предохранителей панели приборов.
Оглавление
Цветовая маркировка предохранителей
| Цвет предохранителя | Максимальная сила тока |
|---|---|
| светло-коричневый | 5 |
| темно коричневый | 7.5 |
| red | 10 |
| blue | 15 |
| желтый/синий | 20 |
| белый | 25 |
| зеленый/розовый | 30 |
| оранжевый/зеленый | 40 |
| red | 50 |
Блок предохранителей в салоне
Расположение блока предохранителей
Автомобили с левым рулем:

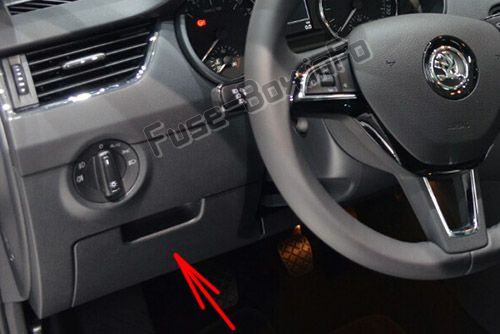

На автомобилях с левосторонним управлением блок предохранителей расположен за вещевым отсеком в левой части передней панели.

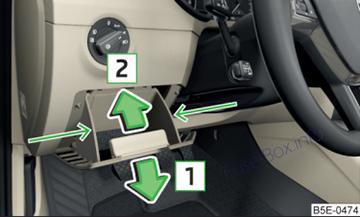

- Откройте отсек для хранения.
- Возьмитесь за отделение для хранения в области, указанной стрелками.
- Раскройте отделение для хранения, потянув его в направлении стрелки 1.
- Замените соответствующий предохранитель.
- Откиньте вещевой отсек, вдавив его в зафиксированное положение на передней панели в направлении, указанном стрелкой 2.
Автомобили с правым рулем:

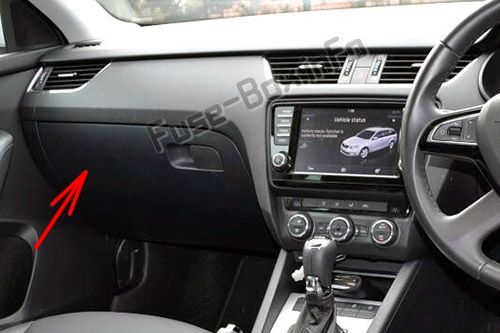

На автомобилях с правосторонним управлением он расположен со стороны переднего пассажира за перчаточным ящиком в левой части приборной панели.

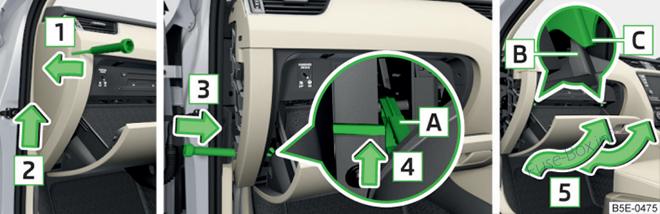

Снятие отсека для хранения:
- Вставьте отвертку под боковую крышку.
- Разблокируйте крышку в направлении стрелки 1.
- Сдвиньте крышку в направлении стрелки 2.
- Откройте отсек для хранения.
- Вставьте отвертку сбоку в приборную панель в направлении стрелки 3.
- С помощью отвертки разблокируйте тормозную тягу A отсека для хранения в направлении стрелки 4.
- Снимите отсек для хранения в направлении стрелки 5.
- Снимите пластиковую клипсу под крышкой блока предохранителей в моторном отсеке.
- Поместите зажим на соответствующий предохранитель и вытащите предохранитель.
- Вставьте новый предохранитель.
- Установите кронштейн в исходное положение.
Установка отсека для хранения:
- Переместите стопорный буфер B отсека для хранения за кронштейны C.
- Задвиньте отсек для хранения в направлении, противоположном стрелке 5.
- Вставьте тормозной стержень и зафиксируйте его по стрелке 4 с помощью отвертки.
- Нажмите на боковую крышку против направления стрелки 2.
- Полностью нажмите на боковую крышку в направлении, указанном стрелкой 1.

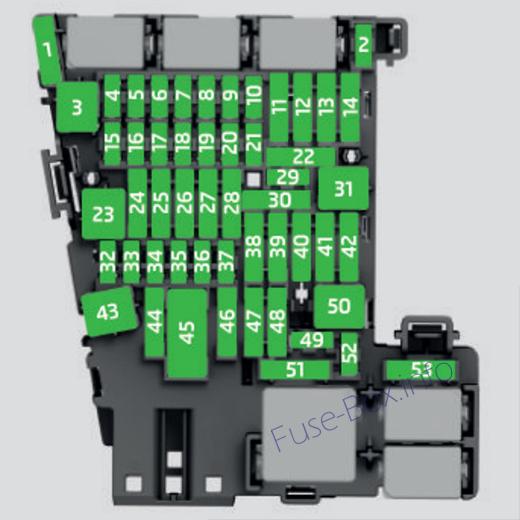

Схема блока предохранителей
Назначение предохранителей в приборной панели
| No. | Потребитель |
|---|---|
| 1 | Не назначен |
| 2 | Не назначен |
| 3 | 2017-2018: Стабилизатор напряжения для автомобилей такси 2019: Не назначен |
| 4 | Рулевое колесо с подогревом |
| 5 | Шина данных |
| 6 | Сенсорная сигнализация |
| 7 | Кондиционер, обогрев, приемник беспроводного дистанционного управления автономным отопителем, рычаг селектора АКПП, блокировка извлечения ключа из замка зажигания (2019, автомобиль с АКПП) |
| 8 | Выключатель света, датчик дождя, диагностический разъем, внешнее освещение, блок управления передними фарами |
| 9 | Полный привод |
| 10 | Информационно-развлекательный экран |
| 11 | Свет - левый |
| 12 | Информационно-развлекательная система |
| 13 | Натяжитель ремня - со стороны водителя |
| 14 | Воздуходувка для кондиционирования воздуха, отопления |
| 15 | Электрический замок руля |
| 16 | Телефонная будка, Беспроводная зарядка телефона |
| 17 | Комбинация приборов, экстренный вызов |
| 18 | Камера заднего вида |
| 19 | КЕССИ система |
| 20 | Рычаг управления под рулевым колесом |
| 21 | Адаптивный амортизатор |
| 22 | Устройство прицепа - электрическая розетка |
| 23 | Панорамный подъемно-сдвижной люк |
| 24 | Свет - правильно |
| 25 | Центральный замок- дверь передняя левая, окно - левое, наружные зеркала - Обогрев, функция складывания, настройка поверхности зеркала |
| 26 | Подогрев передних сидений |
| 27 | Внутреннее освещение |
| 28 | Тягово-сцепное устройство - левое освещение |
| 29 | 2017-2018: Не назначен 2019: SCR (AdBlue) |
| 30 | Подогрев задних сидений |
| 31 | Не назначен |
| 32 | Помощь при парковке (Park Assist) |
| 33 | Выключатель подушки безопасности для аварийной сигнализации |
| 34 | TCS, ESC, контроль давления в шинах, кондиционер, выключатель фонарей заднего хода, зеркала с автоматическим затемнением, СТАРТ-СТОП, подогрев задних сидений, спортивный звуковой генератор |
| 35 | Регулятор угла наклона фар, диагностический разъем, датчик (камера) за лобовым стеклом, радарный датчик |
| 36 | Фара правая |
| 37 | Фара левая |
| 38 | Тягово-сцепное устройство - правое освещение |
| 39 | Центральная - передняя правая дверь, стеклоподъёмник - правая, правая Зеркала - Обогрев, функция складывания, настройка поверхности зеркала |
| 40 | розетка на 12 вольт |
| 41 | Натяжитель ремня со стороны переднего пассажира |
| 42 | Центральный - задние двери, омыватели фар, омыватель |
| 43 | Музыкальный усилитель |
| 44 | Устройство прицепа - электрическая розетка |
| 45 | Электрически регулируемые сиденья |
| 46 | розетка 230 вольт |
| 47 | Стеклоочиститель заднего стекла |
| 48 | Вспомогательная система контроля слепых зон |
| 49 | Запуск двигателя, переключатель педали сцепления |
| 50 | Открытие крышки багажника |
| 51 | 2017-2018: Многофункциональный блок для автомобилей такси 2019: SCR (AdBlue) |
| 52 | Стабилизатор напряжения для такси, розетка USB |
| 53 | Обогрев заднего стекла |
Блок предохранителей в моторном отсеке
Расположение блока предохранителей

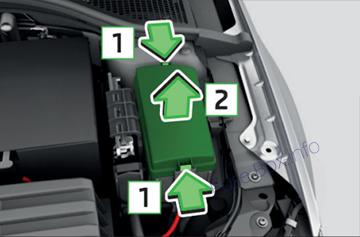

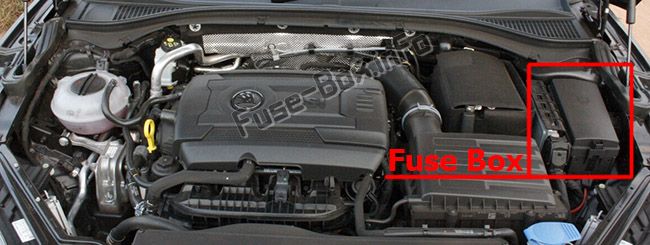

Предохранители расположены под крышкой в моторном отсеке слева.

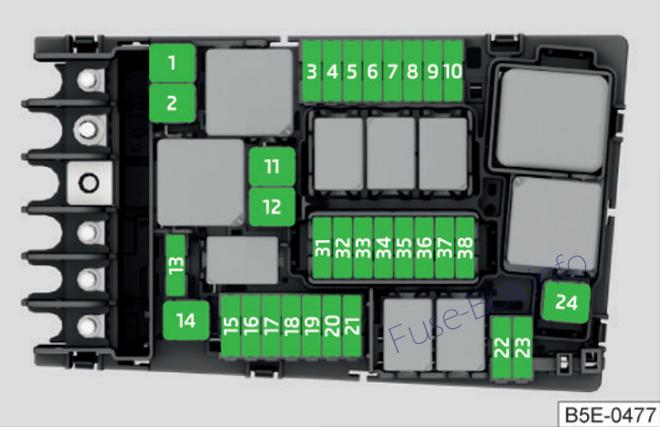

Схема блока предохранителей
Назначение предохранителей в моторном отсеке
| No. | Потребитель |
|---|---|
| 1 | 2017-2018: ESC, АБС 2019: ESC, АБС, ручник |
| 2 | ЭСК, АБС |
| 3 | Система управления двигателем |
| 4 | 2017-2018: Вентилятор радиатора, датчик температуры масла, расходомер воздуха, клапан контроля давления топлива, дополнительный электроотопитель, клапан сброса давления масла, клапан рециркуляции отработавших газов 2019: Вентилятор радиатора, датчик температуры масла, расходомер воздуха, давление топлива регулирующий клапан, дополнительный электрический подогреватель, клапан давления масла, клапан рециркуляции отработавших газов, свеча накаливания, SCR (AdBlue) |
| 5 | Катушка зажигания реле CNG, топливные форсунки, клапан дозирования топлива |
| 6 | Датчик тормоза |
| 7 | 2017-2018: Насос охлаждающей жидкости, жалюзи радиатора, клапан давления масла, клапан трансмиссионного масла 2019: Насос охлаждающей жидкости, жалюзи радиатора, клапан давления масла, клапан трансмиссионного масла, подогрев вентиляции картерных газов |
| 8 | Лямбда-зонд |
| 9 | 2017-2018: Зажигание, блок предпускового подогрева, заслонка дымохода, подогрев вентиляции картерных газов 2019: Зажигание, выпускная заслонка |
| 10 | Топливный насос, зажигание |
| 11 | Электрическая система дополнительного обогрева |
| 12 | Электрическая система дополнительного обогрева |
| 13 | 2017-2018: Коробка автомат 2019: Обогрев лобового стекла - левый |
| 14 | 2017-2018: Обогрев лобового стекла 2019: Обогрев лобового стекла - правый |
| 15 | Horn |
| 16 | Зажигание, топливный насос, реле CNG |
| 17 | ABS, ESC, система управления двигателем, реле обогрева лобового стекла |
| 18 | Шина данных, модуль данных батареи |
| 19 | Стеклоочистители |
| 20 | Противоугонная сигнализация |
| 21 | 2017-2018: Обогрев лобового стекла 2019: Автоматическая коробка передач |
| 22 | Система управления двигателем, стабилизатор напряжения для автомобилей такси |
| 23 | Стартер |
| 24 | Электрическая система дополнительного обогрева |
| 31 | Вакуумный насос для тормозной системы |
| 32 | Не назначен |
| 33 | Масляный насос для автоматической коробки передач |
| 34 | Передний дифференциал |
| 35 | Не назначен |
| 36 | Не назначен |
| 37 | Доп. обогрев |
| 38 | Не назначен |
