Предохранители и реле Skoda Rapid (2012-2015)

Схемы относятся к указанным годам и вариантам Skoda Rapid (2012-2015). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Skoda.

Схема предохранителей Шкода Рапид 2012-2015

Предохранитель прикуривателя (розетки) в Шкода Рапид Это предохранитель №47 в блоке предохранителей панели приборов.

Оглавление

Цветовая маркировка предохранителей

Цвет предохранителя	Максимальная сила тока
светло-коричневый	5
темно коричневый	7.5
red	10
blue	15
желтый	20
белый	25
зеленый	30
апельсин	40

Предохранители в приборной панели

Расположение блока предохранителей

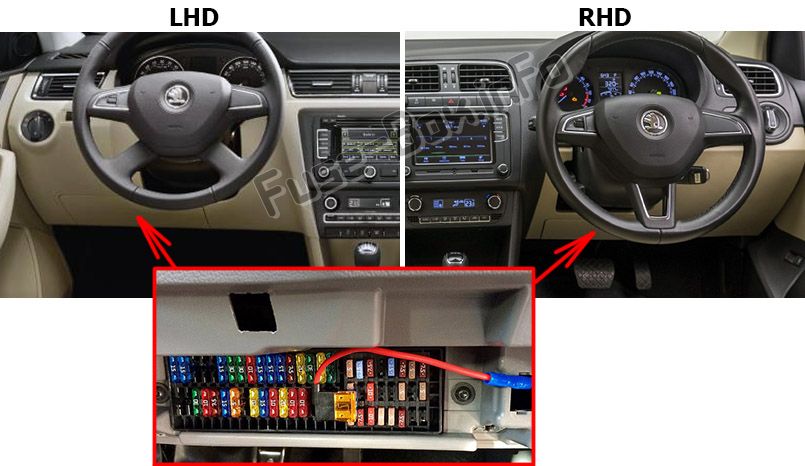

Блок предохранителей находится за крышкой под рулевым колесом. Расположение блока предохранителей

Расположение блока предохранителей

Схема блока предохранителей

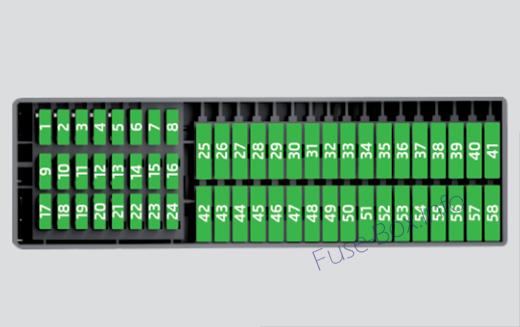

Левое рулевое управление
Схема блока предохранителей

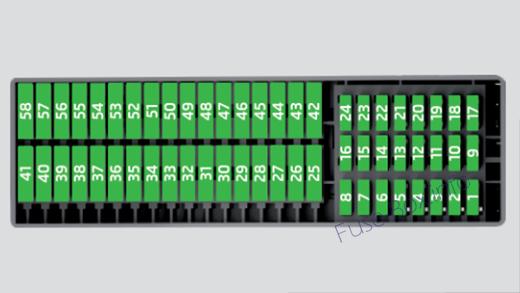

Правостороннее рулевое управление
Схема блока предохранителей

Назначение предохранителей в приборной панели

No.	Потребитель электроэнергии
1	S-контакт
2	СТАРТ - СТОП
3	Комбинация приборов, корректор фар, телефон, датчик уровня масла, диагностический порт, внутреннее зеркало заднего вида с регулируемой яркостью
4	Блок управления ABS/ESC, планка датчика угла поворота рулевого колеса с переключателями
5	Бензиновый двигатель: Система регулирования скорости
6	Фонарь заднего хода (механическая коробка передач)
7	Зажигание, блок управления двигателем, автоматическая коробка передач
8	Выключатель педали тормоза, выключатель сцепления, вентилятор охлаждения двигателя
9	Органы управления отоплением, электронный блок управления системой кондиционирования, система помощи при парковке, стеклоподъемники, вентилятор охлаждения двигателя, обогрев форсунок омывателя
10	преобразователь постоянного тока в постоянный
11	Регулировка зеркала
12	Блок управления для обнаружения прицепа
13	Электронный блок управления автоматической коробкой передач, рычаг селектора автоматической коробки передач
14	Корректор фар
15	Не назначен
16	ГУР, датчик скорости, блок управления двигателем, блок управления топливным насосом
17	Дневные ходовые огни/радио для автомобилей с системой СТАРТ-СТОП
18	Зеркальный обогреватель
19	Вход замка зажигания
20	Блок управления двигателем, электронный блок управления топливным насосом, топливный насос
21	Фонарь заднего хода (автоматическая коробка передач), противотуманные фары с функцией УГОЛ
22	Органы управления отоплением, электронный блок управления системой кондиционирования воздуха, телефон, комбинация приборов, датчик угла поворота рулевого колеса, многофункциональное рулевое колесо, блокировка извлечения ключа из замка зажигания, диагностический порт, датчик дождя
23	Освещение салона, вещевого отсека и багажного отсека, габаритные огни
24	Центральный блок управления
25	Выключатель
26	Стеклоочиститель заднего стекла
27	Не назначено / Рычаг управления под рулевым колесом
28	Бензиновый двигатель: продувочный клапан, нагреватель PTC
29	Впрыск, насос охлаждающей жидкости
30	Топливный насос, система зажигания, круиз-контроль
31	Лямбда-зонд
32	Топливный насос высокого давления, регулирующий клапан давления топлива
33	Блок управления двигателем
34	Блок управления двигателем, вакуумный насос
35	Переключатель освещения, освещение номерного знака, габаритный свет
36	Дальний свет, переключатель света
37	Задний противотуманный фонарь, DC-DC преобразователь
38	Противотуманные огни
39	Воздуходувка для отопления
40	Не назначен
41	Подогрев передних сидений
42	Обогрев заднего стекла
43	Horn
44	Стеклоочистители
45	Замок крышки багажника, центральный замок
46	Тревога
47	Зажигалка
48	ABS
49	Сигнальные огни поворотов, стоп-сигналы
50	DC-DC преобразователь, радио
51	Электрические стеклоподъемники (окно водителя и заднее левое стекло)
52	Электрические стеклоподъемники (окно переднего пассажира и заднее правое)
53	Омыватель ветрового стекла
54	Комбинация приборов СТАРТ-СТОП, рычаг управления под рулевым колесом, многофункциональное рулевое колесо
55	Блок управления автоматической коробкой передач
56	Система очистки фар
57	Фары передние, задние
58	Фары передние, задние

Предохранители в моторном отсеке

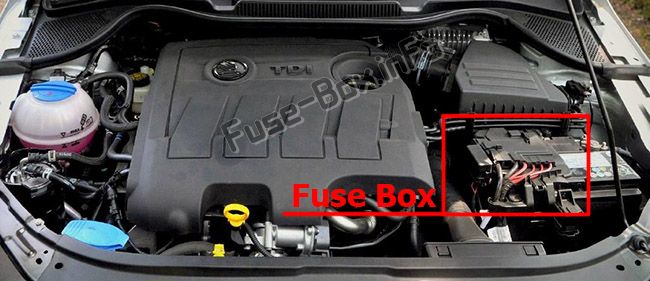

Расположение блока предохранителей

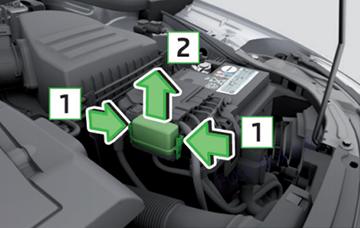

Расположение блока предохранителей (вариант 1)

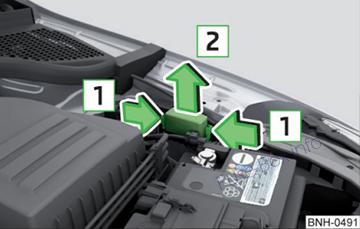

Расположение блока предохранителей (версия 2)

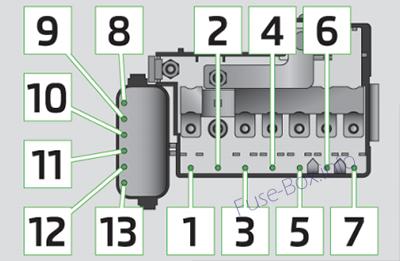

Схема блока предохранителей (версия 1)

Назначение предохранителей в моторном отсеке (версия 1)

No.	Потребитель электроэнергии
1	Генератор
2	Не назначен
3	Интерьер
4	Вспомогательное электрическое отопление
5	Интерьер
6	Вентилятор охлаждения двигателя, блок управления предпусковым подогревателем
7	Электрогидравлический усилитель руля
8	ABS
9	Вентилятор радиатора
10	Автоматическая коробка передач
11	ABS
12	Центральный блок управления
13	Электрическая система дополнительного обогрева

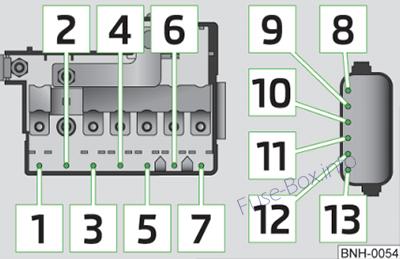

Схема блока предохранителей (вариант 2)

Назначение предохранителей в моторном отсеке (вариант 2)

No.	Потребитель электроэнергии
1	Генератор
2	Дополнительный электронагреватель
3	Питание блока предохранителей
4	Интерьер
5	Интерьер
6	Вентилятор охлаждения двигателя, блок управления предпусковым подогревателем
7	Электрогидравлический усилитель руля
8	ABS
9	Вентилятор радиатора
10	Автоматическая коробка передач
11	ABS
12	Центральный блок управления
13	Электрическая система дополнительного обогрева

Схема блока предохранителей (версия 3)

Назначение предохранителей в моторном отсеке (версия 3)

No.	Потребитель электроэнергии
1	ABS
2	Вентилятор радиатора
3	Автоматическая коробка передач
4	ABS
5	Центральный блок управления
6	Электрическая система дополнительного обогрева
