Предохранители и реле Skoda Rapid (2016-2019)
Схемы относятся к указанным годам и вариантам Skoda Rapid (2016-2019). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Skoda.
Оглавление
Расположение предохранителей Skoda Rapid 2016-2019…
Предохранитель прикуривателя (розетки) в Шкода Рапид это предохранитель № 44 в блоке предохранителей панели приборов.
Цветовая маркировка предохранителей
Цветовая маркировка предохранителей
| Цвет предохранителя | Максимальная сила тока |
|---|---|
| светло-коричневый | 5 |
| темно коричневый | 7.5 |
| red | 10 |
| blue | 15 |
| желтый | 20 |
| белый | 25 |
| зеленый | 30 |
| апельсин | 40 |
Предохранители в приборной панели
Предохранители в приборной панели

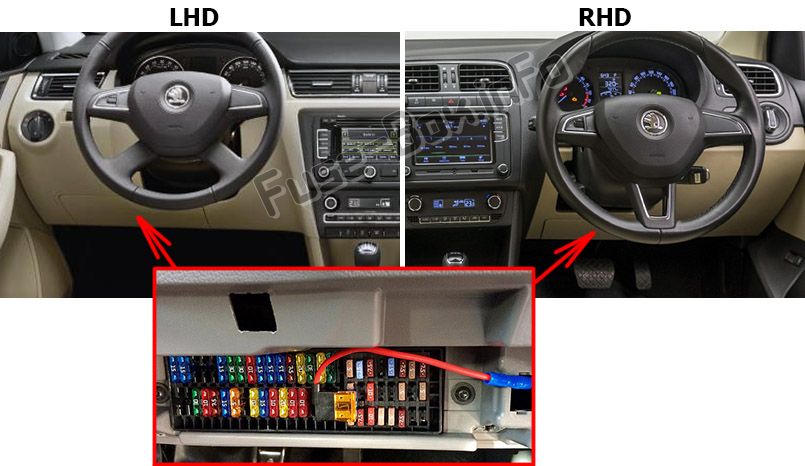

Расположение блока предохранителей
Блок предохранителей находится за крышкой под рулем (со стороны водителя).

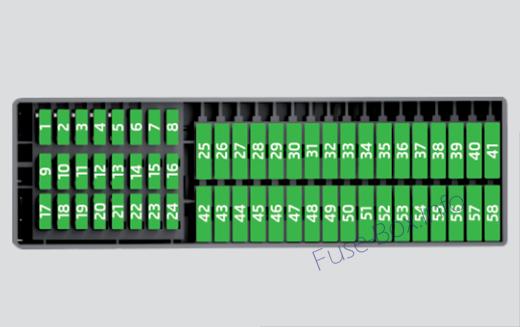

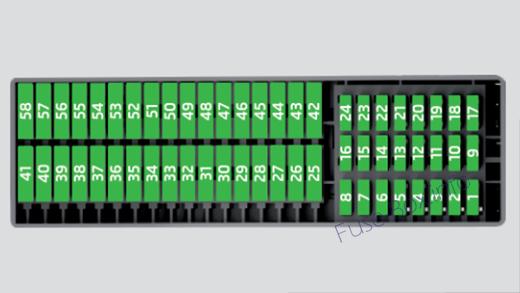

Схема блока предохранителей (версия 1)
Левое рулевое управление
Правостороннее рулевое управление
Назначение предохранителей в приборной панели (версия 1)
| No. | Потребитель электроэнергии |
|---|---|
| 1 | Левый свет |
| 2 | Центральный замок |
| 3 | Реле зажигания |
| 4 | Правый свет |
| 5 | Электрические стеклоподъемники - водитель |
| 6 | Центральный блок управления — внутреннее освещение |
| 7 | Horn |
| 8 | Тягово-сцепное устройство - левый свет |
| 9 | Рычаг управления под рулем, блок управления двигателем (только без КЕССИ), автоматическая коробка передач (только без КЕССИ), рычаг селектора АКПП (только без КЕССИ), ESC (только без КЕССИ), тягово-сцепное устройство (только без КЕССИ) , гидроусилитель руля (только без КЕССИ) |
| 10 | Электрические стеклоподъемники - задний левый |
| 11 | Система очистки фар |
| 12 | Радио, навигационный дисплей |
| 13 | Подготовка такси |
| 14 | Рычаг управления под рулевым колесом, выключатель света, блокировка извлечения ключа из замка зажигания (автоматическая коробка передач), мигалка фар, SmartGate, датчик дождя |
| 15 | Система кондиционирования, рычаг селектора АКПП, диагностический терминал |
| 16 | Приборный щиток |
| 17 | Сигнализация, сирена |
| 18 | Не назначен |
| 19 | Не назначен |
| 20 | Не назначен |
| 21 | Не назначен |
| 22 | Система стеклоочистителей переднего и заднего стекла |
| 23 | Подогрев передних сидений |
| 24 | Вентилятор для системы кондиционирования, отопления, кондиционирования воздуха, отопления |
| 25 | Не назначен |
| 26 | Выключатель обогрева передних сидений |
| 27 | Стеклоочиститель заднего стекла |
| 28 | Не назначен |
| 29 | Воздушная подушка |
| 30 | Электрические стеклоподъемники, выключатели света, выключатели света заднего хода, система кондиционирования воздуха, система помощи при парковке, наружное зеркало, электропитание центральной полосы кнопок, электропитание боковой полосы кнопок, внутреннее зеркало |
| 31 | Топливный насос, вентилятор радиатора, круиз-контроль, катушка реле передних и задних стеклоочистителей |
| 32 | Диагностический терминал, корректор фар, рычаг управления под рулем, освещение салона |
| 33 | Катушка на реле стартера, датчик педали сцепления |
| 34 | Обогрев форсунок омывателя ветрового стекла |
| 35 | Не назначен |
| 36 | Не назначен |
| 37 | Радар |
| 38 | Не назначен |
| 39 | Электрическая система дополнительного обогрева |
| 40 | Не назначен |
| 41 | Обогрев заднего стекла |
| 42 | Электрические стеклоподъемники - передний пассажир |
| 43 | Тягово-сцепное устройство - контакт в розетке |
| 44 | Прикуриватель, розетка на 12 вольт. |
| 45 | Электрические стеклоподъемники - задний правый |
| 46 | Омыватели ветрового и заднего стекол, рычаг управления под рулевым колесом |
| 47 | Тягово-сцепное устройство - контакт в розетке |
| 48 | Тягово-сцепное устройство - правый свет |
| 49 | Топливный насос |
| 50 | Радио |
| 51 | Обогрев наружного зеркала |
| 52 | КЕССИ |
| 53 | Блокировка руля (КЕССИ) |
| 54 | АБС или ЭСК |
| 55 | Не назначен |
| 56 | Не назначен |
| 57 | Не назначен |
| 58 | Не назначен |
| 59 | Не назначен |

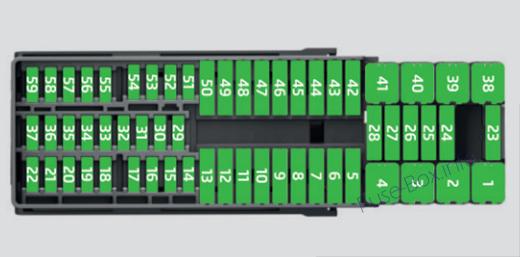

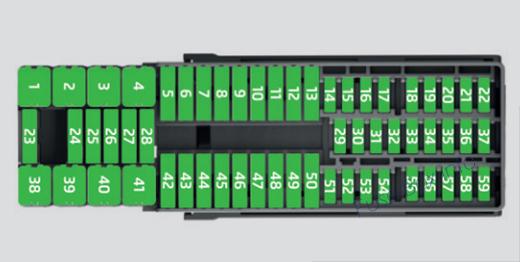

Схема блока предохранителей (версия 2)
Левое рулевое управление
Правостороннее рулевое управление
Назначение предохранителей в приборной панели (версия 2)
| No. | Потребитель электроэнергии |
|---|---|
| 1 | Свет - левый |
| 2 | Центральный замок, омыватели переднего и заднего стекол (только с КЕССИ или подогревом лобового стекла) |
| 3 | Зажигание |
| 4 | Свет - правильно |
| 5 | Электрические стеклоподъемники - водитель |
| 6 | Внутреннее освещение |
| 7 | Horn |
| 8 | Тягово-сцепное устройство |
| 9 | Рычаг управления под рулевым колесом, блок управления двигателем (только без КЕССИ), автоматическая коробка передач (только без КЕССИ), автоматическая коробка передач (только без КЕССИ), ESC (только без КЕССИ), тягово-сцепное устройство (только без КЕССИ), гидроусилитель руля ( только без КЕССИ) |
| 10 | Электрические стеклоподъемники - задний левый |
| 11 | Система очистки фар |
| 12 | Информационно-развлекательный экран |
| 13 | 2018: Многофункциональное устройство для автомобилей такси 2019: Не назначен |
| 14 | Рычаг управления под рулевым колесом, выключатель света, замок извлечения ключа из замка зажигания (автоматическая коробка передач), мигалка фарами, датчик дождя, камера заднего вида |
| 15 | Кондиционер, автоматическая коробка передач, диагностический разъем, обогрев лобового стекла |
| 16 | Комбинация приборов, экстренный вызов |
| 17 | Противоугонная сигнализация, звуковой сигнал |
| 18 | Обогрев задних сидений |
| 19 | Не назначен |
| 20 | Не назначен |
| 21 | Не назначен |
| 22 | Омыватель переднего и заднего стекла (без КЕССИ или без обогрева лобового стекла) |
| 23 | Подогрев передних сидений |
| 24 | Вентилятор для системы кондиционирования, отопления, кондиционирования воздуха, отопления |
| 25 | Не назначен |
| 26 | Подогрев передних сидений |
| 27 | Стеклоочиститель заднего стекла |
| 28 | Не назначен |
| 29 | Воздушная подушка |
| 30 | Электрические стеклоподъемники, выключатели света заднего хода, система кондиционирования воздуха, система помощи при парковке, настройки наружных зеркал, электропитание центральной кнопочной полосы, электропитание боковой кнопочной полосы, внутреннее зеркало, выключатель аварийной световой сигнализации |
| 31 | Топливный насос, вентилятор радиатора, круиз-контроль, омыватель переднего и заднего стекла, выключатель света |
| 32 | Диагностический разъем, корректор фар, рычаг управления под рулем, стабилизатор напряжения для автомобилей такси |
| 33 | Запуск двигателя, переключатель педали сцепления |
| 34 | Обогрев форсунок омывателя ветрового стекла |
| 35 | Не назначен |
| 36 | Функция USB-зарядки |
| 37 | Радар |
| 38 | Не назначен |
| 39 | 2018: Электрическая система дополнительного отопления 2019: Не назначен |
| 40 | Не назначен |
| 41 | Обогрев заднего стекла |
| 42 | Электрические стеклоподъемники - передний пассажир |
| 43 | Тягово-сцепное устройство |
| 44 | Прикуриватель, розетка 12 вольт в салоне, розетка 12 вольт в багажнике |
| 45 | Электрические стеклоподъемники - задний правый |
| 46 | Омыватели ветрового и заднего стекол, рычаг управления под рулевым колесом |
| 47 | Тягово-сцепное устройство |
| 48 | Тягово-сцепное устройство |
| 49 | Топливный насос |
| 50 | Информационно-развлекательная система |
| 51 | Обогрев наружного зеркала |
| 52 | КЕССИ |
| 53 | Блокировка руля (КЕССИ) |
| 54 | АБС или ЭСК |
| 55 | Не назначен |
| 56 | Не назначен |
| 57 | Не назначен |
| 58 | Обогрев задних сидений |
| 59 | Не назначен |
Предохранители в моторном отсеке
Предохранители в моторном отсеке

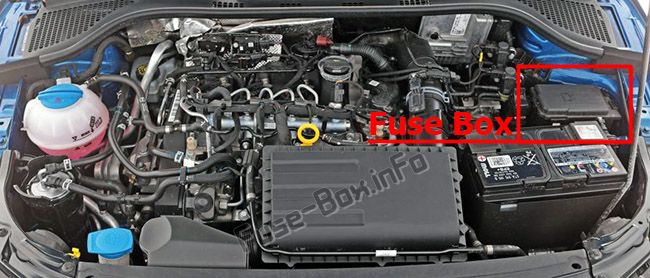

Расположение блока предохранителей

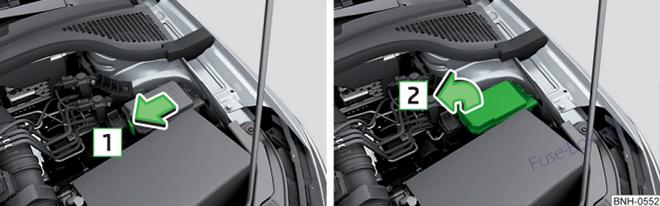

Расположение блока предохранителей (версия 1)

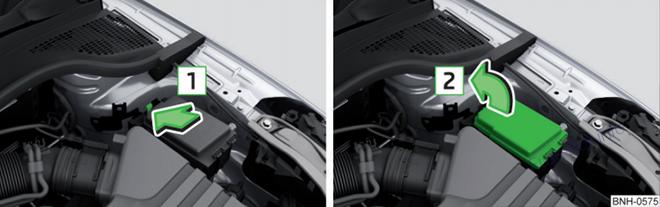

Расположение блока предохранителей (версия 2)

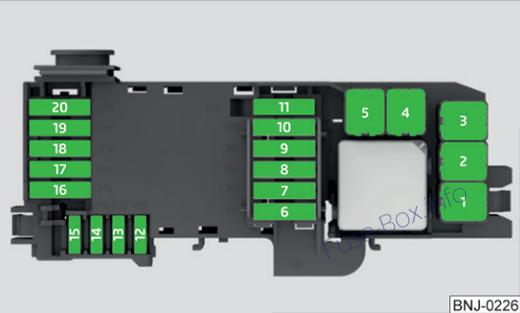

Схема блока предохранителей
Назначение предохранителей в моторном отсеке
| No. | Потребитель электроэнергии |
|---|---|
| 1 | Вентилятор радиатора |
| 2 | 2016-2018: Система свечей накаливания 2019: Не назначен |
| 3 | АБС или ЭСК |
| 4 | 2016-2018: Дополнительный электрообогрев, обогрев лобового стекла 2019: Обогрев лобового стекла |
| 5 | 2016-2018: Дополнительный электрообогрев, обогрев лобового стекла 2019: Обогрев лобового стекла |
| 6 | Автоматическая коробка передач |
| 7 | Система управления двигателем |
| 8 | Стеклоочистители |
| 9 | Модуль данных батареи |
| 10 | АБС или ЭСК |
| 11 | Не назначен |
| 12 | 2016-2018: Форсунки, клапан дозирования топлива, клапан управления давлением топлива 2019: Форсунки, клапан дозирования топлива, регулирующий клапан давления топлива, компоненты двигателя |
| 13 | Переключатель педали тормоза |
| 14 | 2016-2018: Топливный насос, вентилятор радиатора, помпа охлаждения, помпа промежуточного охлаждения 2019: Топливный насос, Вентилятор радиатора, Насос промежуточного охлаждения, Детали двигателя |
| 15 | Система управления двигателем, стабилизатор напряжения для автомобилей такси |
| 16 | Стартер |
| 17 | Система управления двигателем |
| 18 | 2016-2018: Доп.электроподогреватель, клапан впускного коллектора, регулятор нагнетателя, температура масла, клапан угольного фильтра, клапан контроля давления масла 2019: Клапан впускного коллектора, вестгейт, температура масла, клапан угольного фильтра, клапан контроля давления масла, компоненты двигателя |
| 19 | Лямбда-зонд |
| 20 | 2016-2018: Система свечей накаливания, подогрев вентиляции картерных газов 2019: Катушки зажигания, компоненты двигателя |
