Предохранители и реле Skoda Roomster (2006-2015)
Схемы относятся к указанным годам и вариантам Skoda Roomster (2006-2015). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Skoda.
Расположение предохранителей Skoda Roomster 2006-2015 гг.
Предохранитель прикуривателя (розетки) в Skoda Roomster Это предохранитель №47 в блоке предохранителей панели приборов.
Оглавление
Цветовая маркировка предохранителей
Цветовая маркировка предохранителей
| Цвет | Максимальная сила тока |
|---|---|
| светло-коричневый | 5 |
| коричневый | 7,5 |
| red | 10 |
| blue | 15 |
| желтый | 20 |
| белый | 25 |
| зеленый | 30 |
Предохранители в приборной панели
Предохранители в приборной панели

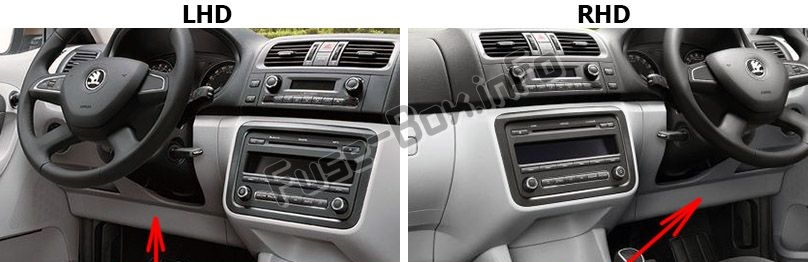

Расположение блока предохранителей
Блок предохранителей находится за крышкой под рулевым колесом.
Схема блока предохранителей (2006-2008 гг.)
Левое рулевое управление
Правостороннее рулевое управление
Назначение предохранителей в приборной панели (версия 1, 2006-2008 гг.)
| No. | Потребитель электроэнергии | Амперы |
|---|---|---|
| 1 | Электрогидравлический усилитель руля | 5 |
| 2 | Комбинация приборов, корректор фар | 5 |
| 3 | Блок управления двигателем — бензиновый двигатель | 5 |
| 4 | Блок управления АБС | 5 |
| 5 | Бензиновый двигатель: выключатель стоп-сигнала, система круиз-контроля | 5 |
| 6 | Не назначен | |
| 7 | Блок управления двигателем 1,2 л. | 15 |
| 8 | Форсунки -1,4 л.; 1,6 л. | 10 |
| 9 | Органы управления отоплением, блок управления системой кондиционирования воздуха, помощь при парковке, блок управления адаптивным освещением | 5 |
| 10 | клапан PCV | 7,5 |
| 11 | Электрически регулируемое заднее зеркало, электрические стеклоподъемники | 7,5 |
| 12 | Фонарь заднего хода | 10 |
| 13 | Блок управления двигателем (для автомобилей с автоматической коробкой передач) | 10 |
| 14 | Мотор для поворотников | 10 |
| 15 | Навигационный КПК | 5 |
| 16 | Не назначен | |
| 17 | Левый габаритный свет, подсветка номерного знака | 5 |
| 18 | Правый стояночный свет | 5 |
| 19 | Радио, центральный блок управления | 5 |
| 20 | Тряпка приборов, датчик угла поворота рулевого колеса, ESP, блок управления бортовым напряжением | 5 |
| 21 | Стоп-сигналы | 10 |
| 22 | Органы управления отоплением, блок управления системой кондиционирования, помощь при парковке, мобильный телефон | 7,5 |
| 23 | Освещение салона, вещевого отсека и багажного отсека | 10 |
| 24 | Замок задней двери | 10 |
| 25 | Подогрев сидений | 20 |
| 26 | Форсунки омывателя лобового стекла с подогревом, система очистки лобового стекла | 15 |
| 27 | Не назначен | |
| 28 | Бензиновый двигатель: клапан AKF, бензиновый двигатель: заслонка управления | 10 |
| 29 | Впрыск -1,2 л. двигатель | 10 |
| 30 | Топливный насос - бензиновый двигатель | 15 |
| 31 | Лямбда-зонд | 10 |
| 32 | Дизельный двигатель: выключатель стоп-сигнала и педали сцепления, система круиз-контроля, реле топливного насоса и реле системы свечей накаливания. | 5 |
| 33 | Блок управления двигателем - дизельный двигатель | 30 |
| 34 | Блок управления двигателем 1,4 л.; 1,6 л. | 30 |
| 34 | Топливный насос - дизельный двигатель | 15 |
| 35 | Не назначен | |
| 36 | Дальний свет (в зависимости от типа фары) | 15/5 |
| 37 | Задний противотуманный фонарь | 7,5 |
| 38 | Противотуманные огни | 10 |
| 39 | воздуходувка | 25 |
| 40 | Стеклоочиститель заднего стекла | 10 |
| 41 | Не назначен | |
| 42 | Обогрев заднего стекла | 25 |
| 43 | Horn | 20 |
| 44 | Стеклоочиститель переднего стекла | 20 |
| 45 | Центральный блок управления системой комфорта | 15 |
| 46 | Блок управления двигателем 1,4 л.; 1,6 л. | 5 |
| 47 | Прикуриватель, розетка в багажном отделении (если двигатель уже выключен, один из подключенных электрических компонентов может разрядить аккумулятор) | 15 |
| 48 | ABS | 5 |
| 49 | Поворотники | 15 |
| 50 | Радио, Предварительная установка телефона, Многофункциональный модуль | 10 |
| 51 | Электростеклоподъемники (спереди и сзади слева) | 25 |
| 52 | Электростеклоподъемники (спереди и сзади справа) | 25 |
| 53 | Не назначен | |
| 54 | Противоугонная система | 15 |
| 55 | Не назначен | |
| 56 | Система очистки фар | 25 |
| 57 | Ближний свет слева | 15 |
| 58 | Ближний свет справа | 15 |

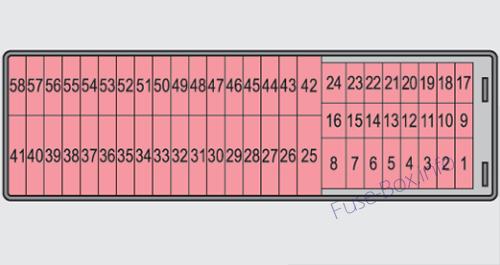

Схема блока предохранителей (версия 2, 2009 г.)
Левое рулевое управление
Правостороннее рулевое управление
Назначение предохранителей в приборной панели (версия 2, 2009 г.)
| No. | Потребитель электроэнергии | Амперы |
|---|---|---|
| 1 | Не назначен | |
| 2 | Не назначен | |
| 3 | Комбинация приборов, корректор фар | 5 |
| 4 | Блок управления АБС | 5 |
| 5 | Бензиновый двигатель: выключатель стоп-сигнала, система круиз-контроля | 5 |
| 6 | Не назначен | |
| 7 | Блок управления двигателем 1,2 л. | 15 |
| 8 | Форсунки -1,4 л.; 1,6 л. | 10 |
| 9 | Органы управления отоплением, блок управления системой кондиционирования воздуха, помощь при парковке, блок управления адаптивным освещением | 5 |
| 10 | Не назначен | |
| 11 | Электрически регулируемое заднее зеркало, электрические стеклоподъемники | 7,5 |
| 12 | Фонарь заднего хода | 7,5 |
| 13 | Блок управления двигателем (для автомобилей с автоматической коробкой передач) | 10 |
| 14 | Мотор для поворотников | 10 |
| 15 | Навигационный КПК | 5 |
| 16 | Электрогидравлический усилитель руля, блок управления двигателем — бензиновый двигатель | 5 |
| 17 | Левый габаритный свет, подсветка номерного знака | 5 |
| 18 | Правый стояночный свет | 5 |
| 19 | Радио, центральный блок управления | 5 |
| 20 | Блок управления двигателем 1,4 л.; 1,9 л. - дизельный двигатель | 5 |
| 21 | Стоп-сигналы | 10 |
| 22 | Органы управления отоплением, блок управления системой кондиционирования, помощь при парковке, мобильный телефон, комбинация приборов, датчик угла поворота рулевого колеса, ESP, блок управления бортовым напряжением | 7,5 |
| 23 | Освещение салона, вещевого отсека и багажного отсека | 7,5 |
| 24 | Замок задней двери | 10 |
| 25 | Подогрев сидений | 20 |
| 26 | Форсунки омывателя лобового стекла с подогревом, система очистки лобового стекла | 15 |
| 27 | Не назначен | |
| 28 | Бензиновый двигатель: клапан AKF, бензиновый двигатель: заслонка управления | 10 |
| 29 | Впрыск - 1,2 л. двигатель | 10 |
| 30 | Топливный насос - бензиновый двигатель | 15 |
| 31 | Лямбда-зонд | 10 |
| 32 | Дизельный двигатель: выключатель стоп-сигнала и педали сцепления, система круиз-контроля, реле топливного насоса и реле системы свечей накаливания. | 5 |
| 33 | Блок управления двигателем - дизельный двигатель | 30 |
| 34 | Блок управления двигателем 1,4 л.; 1,6 л. | 30 |
| 34 | Топливный насос - дизельный двигатель | 15 |
| 35 | Подсветка комбинации приборов и переключателя | 5 |
| 36 | Дальний свет | 15 мая 2018 г. |
| 37 | Задний противотуманный фонарь | 7,5 |
| 38 | Противотуманные огни | 10 |
| 39 | воздуходувка | 30 |
| 40 | Стеклоочиститель заднего стекла | 10 |
| 41 | Не назначен | |
| 42 | Обогрев заднего стекла | 25 |
| 43 | Horn | 20 |
| 44 | Стеклоочиститель переднего стекла | 20 |
| 45 | Центральный блок управления системой комфорта | 15 |
| 46 | Не назначен | |
| 47 | Прикуриватель, розетка в багажнике | 15 |
| 48 | ABS | 15 |
| 49 | Поворотники | 15 |
| 50 | Радио, Предварительная установка телефона, Многофункциональный модуль | 10 |
| 51 | Электростеклоподъемники (передние и задние) - левая сторона | 25 |
| 52 | Электростеклоподъемники (передние и задние) - правая сторона | 25 |
| 53 | Электрическая сдвижная/подъемная крыша | 25 |
| 54 | Противоугонная система | 15 |
| 55 | Не назначен | |
| 56 | Система очистки фар | 25 |
| 57 | Левый ближний свет, регулировка угла наклона фар | 15 |
| 58 | Ближний свет справа | 15 |

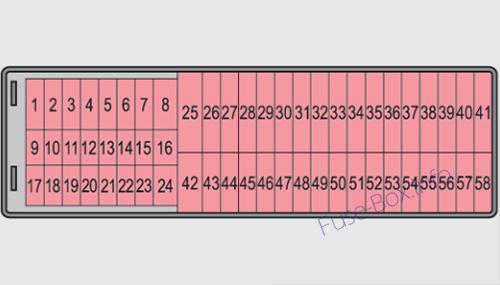

Схема блока предохранителей (версия 3, 2010-2015 гг.)
Левое рулевое управление
Правостороннее рулевое управление
Назначение предохранителей в приборной панели (версия 3, 2010-2015 гг.)
| No. | Потребитель электроэнергии | Амперы |
|---|---|---|
| 1 | Не назначен | |
| 2 | Старт/стоп | 5 |
| 3 | Комбинация приборов, корректор фар | 10 |
| 4 | Блок управления АБС | 5 |
| 5 | Бензиновый двигатель: Система круиз-контроля | 5 |
| 6 | Фонарь заднего хода (механическая коробка передач) | 10 |
| 7 | Зажигание | 15 |
| 7 | Блок управления двигателем АКПП | 7,5 |
| 8 | Выключатель педали тормоза, вентилятор охлаждающей жидкости | 5 |
| 9 | Органы управления отоплением, блок управления системой кондиционирования воздуха, помощь при парковке, блок управления адаптивным освещением, вентилятор охлаждающей жидкости | 5 |
| 10 | Не назначен | |
| 11 | Регулировка зеркала | 5 |
| 12 | Блок управления для обнаружения прицепа | 5 |
| 13 | Блок управления автоматической коробкой передач | 5 |
| 14 | Электродвигатель для галогенных прожекторных фар с функцией освещения поворотов | 10 |
| 15 | Навигационный КПК | 5 |
| 16 | Электрогидравлический усилитель руля | 5 |
| 17 | Радио | 10 |
| 17 | Дневные ходовые огни | 7,5 |
| 18 | Зеркальный обогреватель | 5 |
| 19 | S-контакт | 5 |
| 20 | Блок управления двигателем | 5 |
| 20 | Блок управления двигателем | 7,5 |
| 20 | Реле топливного насоса | 15 |
| 20 | Блок управления топливным насосом | 15 |
| 21 | Фонарь заднего хода, противотуманные фары с функцией "УГОЛ" | 10 |
| 22 | Органы управления отоплением, блок управления системой кондиционирования воздуха, помощь при парковке, мобильный телефон, комбинация приборов, датчик угла поворота рулевого колеса, ESP, блок управления бортовым напряжением, многофункциональное рулевое колесо | 7,5 |
| 23 | Освещение салона, вещевого отсека и багажного отсека, габаритные огни | 15 |
| 24 | Центральный блок управления автомобиля | 5 |
| 25 | Подогрев сидений | 20 |
| 26 | Стеклоочиститель заднего стекла | 10 |
| 27 | Не назначен | |
| 28 | Бензиновый двигатель: клапан AKF, бензиновый двигатель: заслонка управления | 10 |
| 29 | Впрыск, водяной насос | 10 |
| 30 | Топливный насос | 15 |
| 30 | Зажигание | 20 |
| 30 | Система круиз-контроля, работа реле PTC | 5 |
| 31 | Лямбда-зонд | 10 |
| 32 | Насос высокого давления, напорный клапан | 15 |
| 33 | Блок управления двигателем | 30/15 |
| 34 | Блок управления двигателем | 15 |
| 34 | Вакуумный насос | 20 |
| 35 | Питание замка зажигания | 5 |
| 36 | Дальний свет | 15 |
| 37 | Задний противотуманный фонарь | 7,5 |
| 38 | Противотуманные огни | 10 |
| 39 | воздуходувка | 30 |
| 40 | Форсунки омывателя лобового стекла с подогревом, система очистки лобового стекла | 15 |
| 41 | Не назначен | |
| 42 | Обогрев заднего стекла | 25 |
| 43 | Horn | 20 |
| 44 | Стеклоочиститель переднего стекла | 20 |
| 45 | Центральный блок управления системой комфорта | 25/10 |
| 46 | Противоугонная система | 15 |
| 47 | Прикуриватель, розетка в багажнике | 15 |
| 48 | ABS | 15 |
| 49 | Сигнальные огни поворотов, стоп-сигналы | 15 |
| 50 | Радио | 10 |
| 51 | Электростеклоподъемники (передние и задние) - левая сторона | 25 |
| 52 | Электростеклоподъемники (передние и задние) - правая сторона | 25 |
| 53 | Габаритный свет-левая сторона | 5 |
| 53 | Электрическая сдвижная/подъемная крыша | 25 |
| 54 | Противоугонная система | 15/5 |
| 55 | Блок управления автоматической коробкой передач DSG | 30 |
| 56 | Система очистки фар | 25 |
| 56 | Стояночный свет - правая сторона | 5 |
| 57 | Левый ближний свет, регулировка угла наклона фар | 15 |
| 58 | Ближний свет справа | 15 |
Предохранители в моторном отсеке (МКПП, АКПП DSG)
Предохранители в моторном отсеке (МКПП, АКПП DSG)

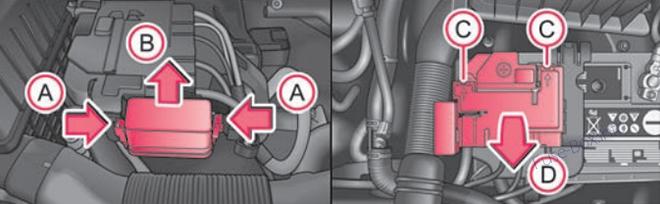

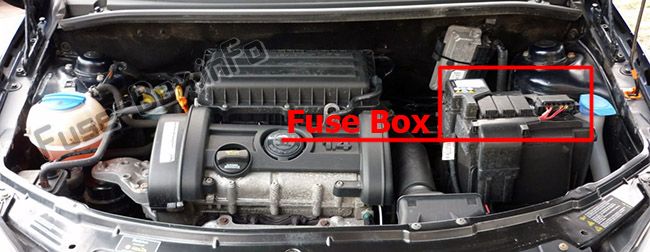

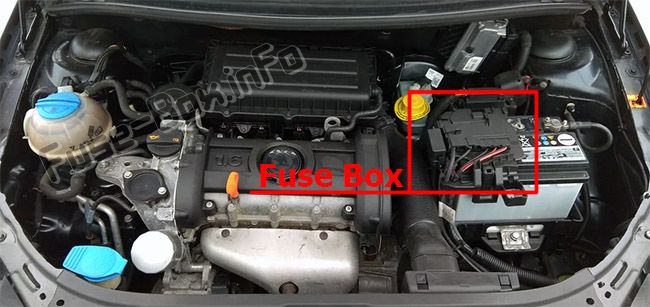

Расположение блока предохранителей

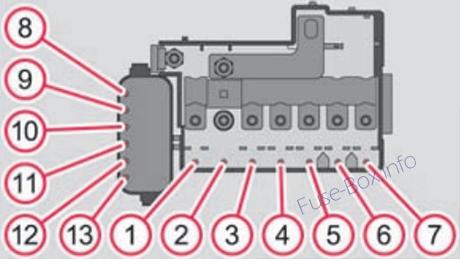

Схема блока предохранителей
Назначение предохранителей в моторном отсеке (МКПП, АКПП DSG)
| No. | Потребитель электроэнергии | Амперы |
|---|---|---|
| 1 | Динамо | 175 |
| 2 | Не назначен | |
| 3 | Интерьер | 80 |
| 4 | Электрическая система дополнительного обогрева | 60 |
| 5 | Интерьер | 40 |
| 6 | Свечи накаливания, вентилятор охлаждающей жидкости | 50 |
| 7 | Электрогидравлический усилитель руля | 50 |
| 8 | ABS или TCS или ESP | 25 |
| 9 | Вентилятор радиатора | 30 |
| 10 | Вентилятор радиатора | 5 |
| 11 | ABS или TCS или ESP | 40 |
| 12 | Центральный блок управления | 5 |
| 13 | Автоматическая коробка передач | 5 |
| 13 | Электрическая система дополнительного обогрева | 30/40 |
Предохранители в моторном отсеке (автоматическая коробка передач)
Предохранители в моторном отсеке (автоматическая коробка передач)

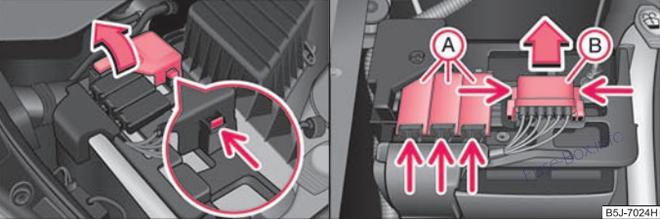

Расположение блока предохранителей

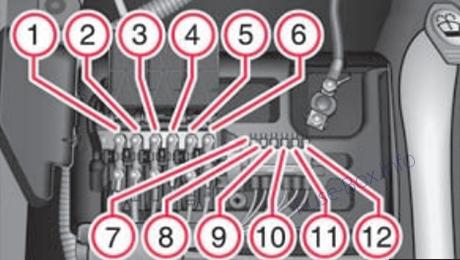

Схема блока предохранителей
Назначение предохранителей в моторном отсеке (АКПП, версия 1, 2006-2009 гг.)
| No. | Потребитель электроэнергии | Амперы |
|---|---|---|
| 1 | Динамо | 175 |
| 2 | Интерьер | 80 |
| 3 | Электрическая система дополнительного обогрева | 60 |
| 4 | ABS или TCS или ESP | 40 |
| 5 | Электрогидравлический усилитель руля | 50 |
| 6 | Свечи накаливания | 50 |
| 7 | ABS или TCS или ESP | 25 |
| 8 | Вентилятор радиатора | 30 |
| 9 | Система кондиционирования воздуха | 5 |
| 10 | Вентилятор радиатора | 40 |
| 11 | Центральный блок управления | 5 |
| 12 | Автоматическая коробка передач | 5 |
| 12 | Электрическая система дополнительного обогрева | 30 |
Схема блока предохранителей (АКПП, версия 2, 2010-2015 гг.)
Назначение предохранителей в моторном отсеке (АКПП, версия 2, 2010-2015 гг.)
| No. | Потребитель электроэнергии | Амперы |
|---|---|---|
| 1 | Динамо | 175 |
| 2 | Интерьер | 80 |
| 3 | Электрическая система дополнительного обогрева | 60 |
| 4 | ESP | 40 |
| 5 | Электрогидравлический усилитель руля | 50 |
| 6 | Свечи накаливания | 50 |
| 7 | ESP | 25 |
| 8 | Вентилятор радиатора | 30 |
| 9 | Система кондиционирования воздуха | 5 |
| 10 | ABS | 40 |
| 11 | Центральный блок управления | 5 |
| 12 | Автоматическая коробка передач | 5 |
| 12 | Электрическая система дополнительного обогрева | 40 |
Дополнительная информация: Skoda Roomster (2006-2015)
Skoda Roomster — городской автомобиль типа фургон, выпускавшийся чешской компанией Skoda с 2006 по 2015 год. Он был представлен в 2003 году на Франкфуртском автосалоне. Roomster построен на платформе PQ34 (такой же, как Audi TT, Golf IV или Skoda Octavia). Его нестандартный дизайн характерен и по сей день. У этого конкретного MPV (многоцелевого автомобиля) много поклонников. Было четыре варианта оснащения Roomster: Active, Ambition, Fresh и Elegance. Также их было пять специальных выпусков: Scout (для тех, кто любит немного бездорожья – эта версия была представлена в 2006 году в Эссене), GreenLine, Biker, Comfort Plus и Noire.
Вначале Skoda выпускалась в маленьком чешском городке Квасины. Летом 2007 года Skoda выпустила небольшой грузовик Praktik на базе Roomster. В 2010 году была показана фейслифтинговая версия. В версии с фейслифтингом мы видим изменения в решетке радиатора, фарах и бампере. В 2014 году Skoda объявила о втором поколении Roomster, а годом позже об этом заявила Volkswagen. Этот небольшой автомобиль класса MPV популярен и по сей день, а его необычный внешний вид имеет множество поклонников. В Euro NCAP Roomster получил 5 звезд из 5, что, помимо огромного багажника и внешнего вида, является еще одним аргументом в пользу этого автомобиля.
