Предохранители и реле Skoda Superb (B5/3U, 2001-2007)
Схемы относятся к указанным годам и вариантам Skoda Superb (B5/3U, 2001-2007). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Skoda.
Расположение предохранителей Skoda Superb 2001-2007 гг.
Предохранитель прикуривателя (розетки) в Skoda Superb Это предохранитель №33 в блоке предохранителей панели приборов.
Оглавление
Цветовая маркировка предохранителей
Цветовая маркировка предохранителей
| Цвет | Максимальная сила тока |
|---|---|
| светло-коричневый | 5 |
| коричневый | 7,5 |
| red | 10 |
| blue | 15 |
| желтый | 20 |
| белый | 25 |
| зеленый | 30 |
Предохранители в приборной панели
Предохранители в приборной панели

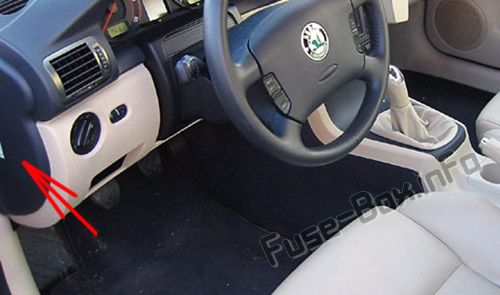

Расположение блока предохранителей
Блок предохранителей расположен с левой стороны приборной панели за крышкой.

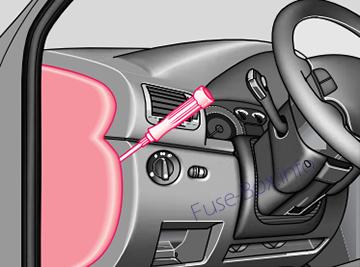

С помощью отвертки снимите крышку блока предохранителей.

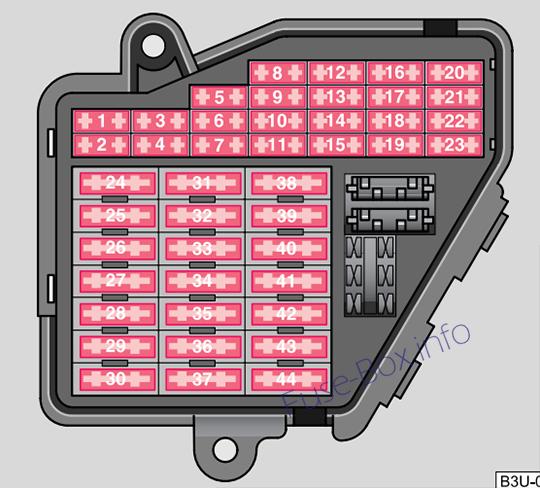

Схема блока предохранителей
Назначение предохранителей в приборной панели
| No. | Потребитель электроэнергии | Амперы |
|---|---|---|
| 1 | Форсунки стеклоомывателя с подогревом | 5 |
| 2 | Поворотники | 10 |
| 3 | Не назначен | |
| 4 | Освещение номерного знака | 5 |
| 5 | Комбинация приборов - сигнальные лампы, подогревы сидений, система круиз-контроля, регулировка наружных зеркал, подсветка органов управления и переключателей, индикация температуры наружного воздуха, кондиционер, звуковая система помощи при парковке, навигационная система, многофункциональное рулевое колесо | 10 |
| 6 | Обогрев наружного зеркала | 5 |
| 7 | ABS, EDS, ASR, ESP, система круиз-контроля, электроника двигателя | 10 |
| 8 | Автоматическая регулировка луча фар | 5 |
| 9 | Помощь при парковке | 5 |
| 10 | CD-чейнджер, мобильный телефон, мультируль | 5 |
| 11 | Электрически регулируемые сиденья (до 2006 г.) | 5 |
| 11 | DVD-проигрыватель (с 2006 г.) | 7.5 |
| 12 | Блок питания для диагностического разъема | 10 |
| 13 | Стоп-сигналы | 10 |
| 14 | Блок управления центральным замком, освещение салона | 10 |
| 15 | Комбинация приборов, кондиционер, автоматическая коробка передач, память регулировки наружных зеркал и навигационная система | 10 |
| 16 | ESP | 5 |
| 17 | Система двусторонней радиосвязи, спецтехника (полиция и т.д.) | 10 |
| 18 | Правый дальний свет | 10 |
| 19 | Левый дальний свет | 10 |
| 20 | Ближний свет справа | 15 |
| 21 | Ближний свет слева | 15 |
| 22 | Парковочный свет справа | 5 |
| 23 | Парковочный свет слева | 5 |
| 24 | Система омывателя ветрового стекла, насос стеклоочистителя и переключатель прерывистого режима | 25 |
| 25 | Вентилятор приточного воздуха, блок кондиционера, Climatronic | 30 |
| 26 | Обогрев заднего стекла, режим рециркуляции | 30 |
| 27 | Не назначен | |
| 28 | Топливный насос, дизельный дополнительный насос | 20 |
| 29 | Контроль двигателя | 20 |
| 30 | Электрическая подъемно-сдвижная крыша / DVD-плеер | 20/7,5 |
| 31 | Фонари заднего хода, система круиз-контроля, автоматическая коробка передач, внутреннее зеркало с автоматическим затемнением | 15 |
| 32 | Управление двигателем, система круиз-контроля | 20 |
| 33 | Зажигалка | 15 |
| 34 | Контроль двигателя | 15 |
| 35 | Розетка для прицепа | 30 |
| 36 | Противотуманные огни | 15 |
| 37 | Радио, навигация | 20 |
| 38 | Центральный замок | 15 |
| 39 | Система аварийной световой сигнализации | 15 |
| 40 | Horn | 25 |
| 41 | Не назначен | |
| 42 | ESP | 25 |
| 43 | Контроль двигателя | 15 |
| 44 | Подогрев сидений | 30 |
