Предохранители и реле Skoda Superb (B6/3T, 2008-2015)
Схемы относятся к указанным годам и вариантам Skoda Superb (B6/3T, 2008-2015). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Skoda.
Расположение предохранителей Skoda Superb 2008-2015
Предохранители прикуривателя (розетки) в Skoda Superb Это предохранители №26 (розетка в багажнике), №35 (передние и задние фонари) в блоке предохранителей панели приборов.
Оглавление
Цветовая маркировка предохранителей
Цветовая маркировка предохранителей
| Цвет | Максимальная сила тока |
|---|---|
| светло-коричневый | 5 |
| темно коричневый | 7.5 |
| red | 10 |
| blue | 15 |
| желтый | 20 |
| белый | 25 |
| зеленый | 30 |
| апельсин | 40 |
| red | 50 |
Расположение блока предохранителей
Расположение блока предохранителей

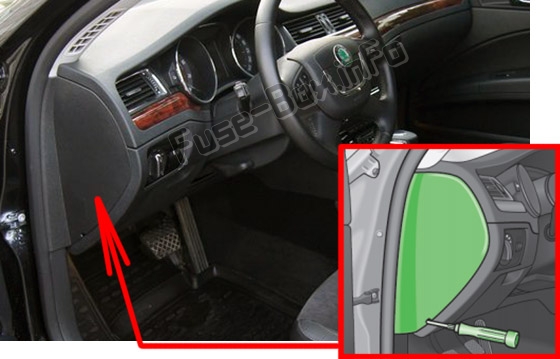

Блок предохранителей в приборной панели
Он расположен за крышкой на панели приборов со стороны водителя.

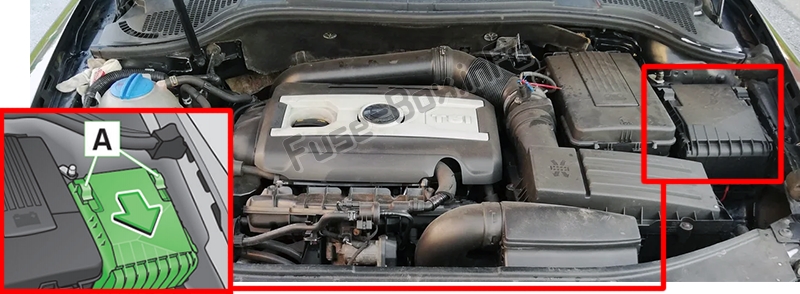

Блок предохранителей в моторном отсеке
Схемы блока предохранителей
Схемы блока предохранителей
2008, 2009

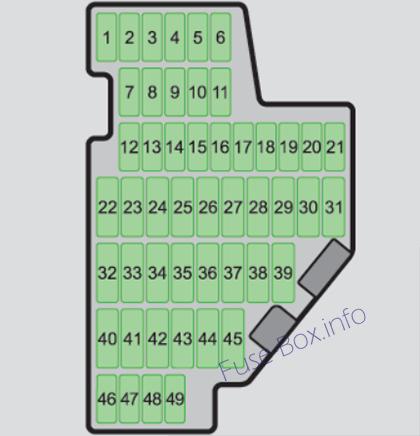

Пассажирский салон
Назначение предохранителей в приборной панели (2008-2009 гг.)
| No. | Потребитель электроэнергии | Амперы |
|---|---|---|
| 1 | Диагностический разъем, реле блока управления двигателем ЭКП, блок управления ЭКП | 7,5 |
| 2 | Блок управления ABS, ESP, выключатель системы контроля давления в шинах, датчик тормозной системы | 5 |
| 3 | Выключатель и блок управления подушкой безопасности | 5 |
| 4 | WIV, габаритные огни, затемнение заднего зеркала, датчик давления, предварительная установка телефона | 5 |
| 5 | Блок управления корректора фар и поворота фар, блок управления парковочного ассистента | 5 |
| 6 | Комбинация приборов, блок управления электромеханическим усилителем руля, Haldex | 5 |
| 7 | Клапан обогрева, расходомер воздуха | 10 |
| 8 | Блок управления для обнаружения прицепа | 5 |
| 9 | Реле дополнительного отопления | 5 |
| 10 | Адаптивная левая основная фара | 10 |
| 11 | Адаптивная правая фара | 10 |
| 12 | Центральный замок передних дверей | 10 |
| 13 | Диагностический разъем, выключатель света, датчик дождя, часы | 7,5 |
| 14 | Центральный замок и крышка капота | 15 |
| 15 | Центральный блок управления — внутреннее освещение | 7,5 |
| 16 | Система кондиционирования воздуха | 7,5 |
| 17 | Центральный замок задних дверей | 10 |
| 18 | Не назначен | |
| 19 | Не назначен | |
| 20 | ABS, ESP, помощь при старте в гору | 5 |
| 21 | Не назначен | |
| 22 | Вентилятор для Climatronic | 40 |
| 23 | Переднее электростеклоподъемник | 30 |
| 24 | Блокировка рычага селектора | 5 |
| 25 | Обогрев заднего стекла | 25 |
| 25 | Реле дополнительного отопления и вентиляции | 30 |
| 26 | Розетка в багажнике | 25 |
| 27 | Реле топливного насоса | 15 |
| 27 | Реле топливного насоса, блок управления топливным насосом, форсунки | 20 |
| 28 | Не назначен | |
| 29 | Не назначен | |
| 30 | Не назначен | |
| 31 | Не назначен | |
| 32 | Задний электростеклоподъемник | 30 |
| 33 | Электрическая сдвижная/подъемная крыша | 25 |
| 34 | Сигнализация, запасной гудок | 5 |
| 35 | передняя и задняя зажигалка | 25 |
| 36 | Система очистки фар | 20 |
| 37 | Обогрев передних сидений | 20 |
| 38 | Подогрев задних сидений | 20 |
| 39 | Не назначен | |
| 40 | Вентилятор системы кондиционирования, реле дополнительного отопления и вентиляции | 40 |
| 41 | Не назначен | |
| 42 | Выключатель | 5 |
| 43 | Буксировочное устройство | 15 |
| 44 | Буксировочное устройство | 20 |
| 45 | Буксировочное устройство | 15 |
| 46 | Обогрев форсунок омывателя ветрового стекла, реле дополнительного отопления и вентиляции, переключатель обогрева сидений | 5 |
| 47 | Не назначен | |
| 48 | Не назначен | |
| 49 | Не назначен |

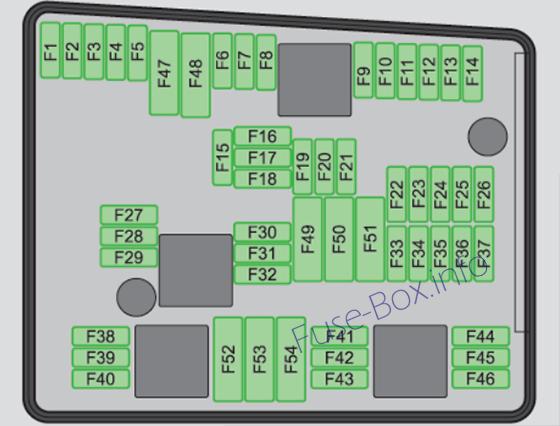

Моторный отсек (версия 1)
Назначение предохранителей в моторном отсеке (версия 1, 2008-2009 гг.)
| No. | Потребитель электроэнергии | Амперы |
|---|---|---|
| F1 | Фара передняя правая, блок фонарей правый задний | 30 |
| F2 | Клапаны для АБС | 20 |
| F3 | Не назначен | |
| F4 | Не назначен | |
| F5 | Horn | 15 |
| F6 | Питание клеммы 15 (зажигание включено) | 40 |
| F7 | Не назначен | |
| F8 | Не назначен | |
| F9 | Клапаны | 10 |
| F10 | Не назначен | |
| F11 | Лямбда-зонд | 10 |
| F12 | Лямбда-зонд | 10 |
| F13 | Блок управления автоматической коробкой передач | 15 |
| F14 | Не назначен | |
| F15 | Помпа | 10 |
| F16 | Не назначен | |
| F17 | Комбинация приборов, рычаг стеклоочистителя и рычаг указателя поворота | 5 |
| F18 | Аудиоусилитель (звуковая система) | 30 |
| F19 | Радио | 15 |
| F20 | Телефон | 5 |
| F21 | Не назначен | |
| F22 | Не назначен | |
| F23 | Блок управления двигателем | 10 |
| F24 | Блок управления шины данных CAN | 5 |
| F25 | Не назначен | |
| F26 | Не назначен | |
| F27 | Клапан дозирования топлива | 15 |
| F28 | Блок управления двигателем | 15 |
| F29 | Главное реле | 5 |
| F30 | Блок управления дополнительным отопителем | 20 |
| F31 | Стеклоочиститель переднего стекла | 30 |
| F32 | Не назначен | |
| F33 | Не назначен | |
| F34 | Не назначен | |
| F35 | Не назначен | |
| F36 | Не назначен | |
| F37 | Не назначен | |
| F38 | Вентилятор радиатора, клапаны | 10 |
| F39 | Не назначен | |
| F40 | Не назначен | |
| F41 | Не назначен | |
| F42 | Не назначен | |
| F43 | Зажигание | 30 |
| F44 | Не назначен | |
| F45 | Не назначен | |
| F46 | Не назначен | |
| F47 | Передняя левая основная фара, левый задний фонарь | 30 |
| F48 | Насос для АБС | 40 |
| F49 | Не назначен | |
| F50 | Не назначен | |
| F51 | Не назначен | |
| F52 | Реле питания - клемма | 40 |
| F53 | Дополнительное оборудование | 50 |
| F54 | Не назначен |

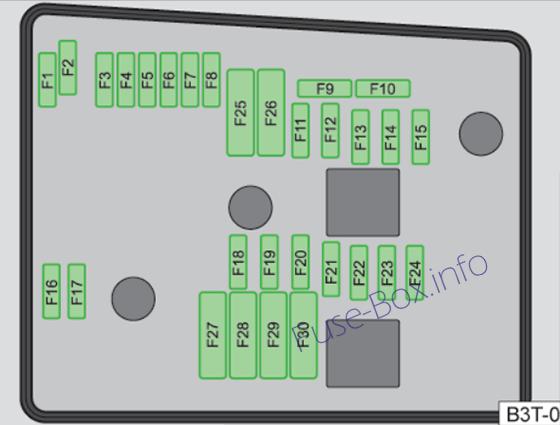

Моторный отсек (вариант 2)
Назначение предохранителей в моторном отсеке (вариант 2)
| No. | Потребитель электроэнергии | Амперы |
|---|---|---|
| F1 | Не назначен | |
| F2 | Блок управления автоматической коробкой передач DQ200 | 30 |
| F3 | Измерительная схема | 5 |
| F4 | Клапаны для АБС | 30/20 |
| F5 | Блок управления АКПП DQ250 | 15 |
| F6 | Комбинация приборов, рычаг стеклоочистителя и рычаг указателя поворота | 5 |
| F7 | Питание клеммы 15 (зажигание включено) | 40 |
| F8 | Радио | 15 |
| F9 | Телефон | 5 |
| F10 | Блок управления двигателем, главное реле | 5/10 |
| F11 | Блок управления дополнительным отопителем | 20 |
| F12 | Блок управления шины данных CAN | 5 |
| F13 | Блок управления двигателем | 15/30 |
| F14 | Зажигание | 20 |
| F15 | Лямбда-зонд - бензин | 10 |
| F15 | Реле системы свечей накаливания и топливный насос — дизель | 5 |
| F16 | Фара передняя правая, блок фонарей правый задний | 30 |
| F17 | Horn | 15 |
| F18 | Аудиоусилитель (звуковая система) | 30 |
| F19 | Стеклоочиститель переднего стекла | 30 |
| F20 | Клапан дозирования топлива | 20 |
| F20 | Помпа | 10 |
| F21 | Лямбда-зонд | 10/15 |
| F22 | Не назначен | |
| F23 | Главное реле | 5 |
| F23 | Клапаны | 10 |
| F23 | Насос высокого давления | 15 |
| F24 | Fan | 10 |
| F25 | Насос для АБС | 30/40 |
| F26 | Левая основная фара | 30 |
| F27 | Блок управления системой свечей накаливания | 50 |
| F28 | Не назначен | |
| F29 | Дополнительное оборудование | 50 |
| F30 | Реле питания - клемма X | 50 |
2011
Пассажирский салон
Назначение предохранителей в приборной панели (2011 г.)
| No. | Потребитель электроэнергии | Амперы |
|---|---|---|
| 1 | Диагностический разъем, блок управления двигателем, реле топливного насоса, блок управления топливным насосом | 7,5 |
| 2 | Блок управления ABS, ESP, переключатель контроля давления воздуха в шинах, датчик тормозной системы | 5 |
| 3 | Выключатель и блок управления подушкой безопасности | 5 |
| 4 | WIV, габаритный свет, затемнение зеркал, датчик давления, предварительная установка телефона | 5 |
| 5 | Блок управления корректора фар и поворота фар, блок управления системой помощи при парковке, блок управления системой помощи при парковке | 5 |
| 6 | Комбинация приборов, блок управления электромеханическим усилителем руля, Haldex, блокировка селектора, питание шины данных | 5 |
| 7 | Клапан обогрева, расходомер воздуха | 10 |
| 8 | Блок управления для обнаружения прицепа | 5 |
| 9 | Реле дополнительного отопления | 5 |
| 10 | Адаптивная левая основная фара | 10 |
| 11 | Адаптивная правая фара | 10 |
| 12 | Не назначен | |
| 13 | Диагностический разъем, выключатель света, датчик дождя, часы | 7,5 |
| 14 | Центральный замок и крышка капота | 15 |
| 15 | Центральный блок управления — внутреннее освещение | 7,5 |
| 16 | Система кондиционирования воздуха | 7,5 |
| 17 | Не назначен | |
| 18 | Не назначен | |
| 19 | Не назначен | |
| 20 | КЕССИ | 5 |
| 21 | КЕССИ ЭЛВ | 7,5 |
| 22 | Вентилятор для Climatronic | 40 |
| 23 | Передние электростеклоподъемники, центральный замок передних дверей | 30 |
| 24 | Блокировка рычага селектора | 5 |
| 25 | Обогреватель заднего стекла, реле дополнительного отопления и вентиляции | 30 |
| 26 | Розетка в багажнике | 25 |
| 27 | Реле топливного насоса, | 15 |
| 27 | Реле топливного насоса, блок управления топливным насосом, форсунки | 20 |
| 28 | Крышка багажника с электроприводом | 30 |
| 29 | Подготовка к послепродажному радио | 5 |
| 30 | Не назначен | |
| 31 | Не назначен | |
| 32 | Передние электростеклоподъемники, центральный замок задних дверей | 30 |
| 33 | Электрическая сдвижная/подъемная крыша | 25 |
| 34 | Сигнализация, запасной гудок | 5 |
| 35 | Передняя и задняя зажигалка | 25 |
| 36 | Система очистки фар | 20 |
| 37 | Обогрев передних сидений | 20 |
| 38 | Подогрев задних сидений | 20 |
| 39 | Не назначен | |
| 40 | Вентилятор системы кондиционирования, реле дополнительного отопления и вентиляции | 40 |
| 41 | Стеклоочиститель заднего стекла | 10 |
| 42 | Выключатель | 5 |
| 43 | Блок управления для обнаружения прицепа | 15 |
| 44 | Блок управления для обнаружения прицепа | 20 |
| 45 | Блок управления для обнаружения прицепа | 15 |
| 46 | Форсунки омывателя с подогревом, переключатель обогрева сидений | 5 |
| 47 | Не назначен | |
| 48 | Не назначен | |
| 49 | Не назначен |
Моторный отсек (версия 1)
Назначение предохранителей в моторном отсеке (версия 1, 2011 г.)
| No. | Потребитель электроэнергии | Амперы |
|---|---|---|
| F1 | Фара передняя правая, блок фонарей правый задний | 30 |
| F2 | Клапаны для АБС | 20 |
| F3 | Не назначен | |
| F4 | Не назначен | |
| F5 | Horn | 15 |
| F6 | Не назначен | |
| F7 | Не назначен | |
| F8 | Не назначен | |
| F9 | Клапаны | 10 |
| F10 | Не назначен | |
| F11 | Лямбда-зонд | 10 |
| F12 | Лямбда-зонд | 10 |
| F13 | Блок управления автоматической коробкой передач | 15 |
| F14 | Не назначен | |
| F15 | Насос охлаждающей жидкости | 10 |
| F16 | Не назначен | |
| F17 | Комбинация приборов, рычаг стеклоочистителя и рычаг указателя поворота | 5 |
| F18 | Аудиоусилитель (звуковая система) | 30 |
| F19 | Радио | 15 |
| F20 | Телефон | 5 |
| F21 | Не назначен | |
| F22 | Не назначен | |
| F23 | Блок управления двигателем | 10 |
| F24 | Блок управления шины данных CAN | 5 |
| F25 | Не назначен | |
| F26 | Не назначен | |
| F27 | Клапан дозирования топлива | 15 |
| F28 | Блок управления двигателем | 15/25 |
| F29 | Главное реле | 5 |
| F30 | Блок управления дополнительным отопителем | 20 |
| F31 | Стеклоочиститель переднего стекла | 30 |
| F32 | Не назначен | |
| F33 | Не назначен | |
| F34 | Не назначен | |
| F35 | Не назначен | |
| F36 | Не назначен | |
| F37 | Не назначен | |
| F38 | Вентилятор радиатора, клапаны | 10 |
| F39 | Не назначен | |
| F40 | Не назначен | |
| F41 | Не назначен | |
| F42 | Не назначен | |
| F43 | Зажигание | 30 |
| F44 | Не назначен | |
| F45 | Не назначен | |
| F46 | Не назначен | |
| F47 | Передняя левая основная фара, левый задний фонарь | 30 |
| F48 | Насос для АБС | 40 |
| F49 | Питание клеммы 15 (зажигание включено) | 50 |
| F50 | Не назначен | |
| F51 | Не назначен | |
| F52 | Реле питания - клемма X | 40 |
| F53 | Дополнительное оборудование | 50 |
| F54 | Не назначен |
Моторный отсек (вариант 2)
Назначение предохранителей в моторном отсеке (версия 2, 2011 г.)
| No. | Потребитель электроэнергии | Амперы |
|---|---|---|
| F1 | Не назначен | |
| F2 | Блок управления автоматической коробкой передач DQ200 | 30 |
| F3 | Измерительная схема | 5 |
| F4 | Клапаны для АБС | 30/20 |
| F5 | Блок управления АКПП DQ250 | 15 |
| F6 | Комбинация приборов, рычаг стеклоочистителя и рычаг указателя поворота | 5 |
| F7 | Питание клеммы 15 (зажигание включено) | 40 |
| F8 | Радио | 15 |
| F9 | Телефон | 5 |
| F10 | Блок управления двигателем, главное реле | 5/10 |
| F11 | Блок управления дополнительным отопителем | 20 |
| F12 | Блок управления шины данных CAN | 5 |
| F13 | Блок управления двигателем | 20.15.30 |
| F14 | Зажигание | 20 |
| F15 | Лямбда-зонд (бензиновый двигатель) | 10 |
| F15 | Реле системы свечей накаливания и топливный насос (дизельный двигатель) | 5 |
| F16 | Фара передняя правая, блок фонарей правый задний | 30 |
| F17 | Horn | 15 |
| F18 | Аудиоусилитель (звуковая система) | 30 |
| F19 | Стеклоочиститель переднего стекла | 30 |
| F20 | Клапан дозирования топлива | 20 |
| F20 | Помпа | 10 |
| F21 | Лямбда-зонд | 15.10.20 |
| F22 | Переключатель педали сцепления | 5 |
| F23 | Реле | 5 |
| F23 | Клапаны | 10 |
| F23 | Насос высокого давления | 15 |
| F24 | Вентилятор радиатора | 10 |
| F25 | Насос для АБС | 30/40 |
| F26 | Левая основная фара | 30 |
| F27 | Блок управления системой свечей накаливания | 40/50 |
| F28 | Обогреватель ветрового стекла | 50 |
| F29 | Дополнительное оборудование | 50 |
| F30 | Реле питания - клемма X | 50 |
2012, 2013, 2014, 2015
Пассажирский салон
Назначение предохранителей в приборной панели (2012-2015 гг.)
| No. | Потребитель электроэнергии |
|---|---|
| 1 | Диагностический разъем, блок управления двигателем, реле топливного насоса, блок управления топливным насосом |
| 2 | Блок управления ABS, выключатель ESC для предупреждения о давлении в шинах, датчик тормоза, только для катушки СТАРТ-СТОП реле стартера |
| 3 | Выключатель и блок управления подушками безопасности |
| 4 | WIV, задние фонари, затемнение зеркал, датчик давления, предварительная установка телефона |
| 5 | Блок управления регулировкой угла наклона фар и поворотом фар, блок управления системой помощи при парковке, блок управления системой помощи при парковке |
| 6 | Комбинация приборов, блок управления электромеханическим усилителем руля, блокировка селектора, питание шины данных, АГ |
| 7 | Обогрев отверстия вентиляции картера, расходомер воздуха |
| 8 | Блок управления для обнаружения прицепа |
| 9 | Реле дополнительного отопления и вентиляции |
| 10 | Адаптивная левая основная фара |
| 11 | Адаптивная правая фара |
| 12 | Не назначен |
| 13 | Диагностический разъем, выключатель света, датчик дождя, часы |
| 14 | Центральный замок и крышка капота |
| 15 | Центральный блок управления — внутреннее освещение |
| 16 | Система кондиционирования воздуха |
| 17 | Не назначен |
| 18 | Телефон |
| 19 | Комбинация приборов, рычаг стеклоочистителя и рычаг указателя поворота, катушка реле обогрева лобового стекла |
| 20 | КЕССИ |
| 21 | КЕССИ ЭЛВ |
| 22 | Вентилятор для Climatronic |
| 23 | Передние электростеклоподъемники, центральный замок передних дверей |
| 24 | Блокировка рычага селектора, AG |
| 25 | Обогреватель заднего стекла, реле дополнительного отопления и вентиляции |
| 26 | Розетка в багажнике |
| 27 | Реле топливного насоса, блок управления топливным насосом, форсунки |
| 28 | Крышка багажника с электроприводом |
| 29 | АГ, Халдекс |
| 30 | Передние сиденья с климат-контролем |
| 31 | предустановка DVD |
| 32 | Передние электростеклоподъемники, центральный замок задних дверей |
| 33 | Электрическая сдвижная/подъемная крыша |
| 34 | Сигнализация, запасной гудок |
| 35 | передняя и задняя зажигалка |
| 36 | Система очистки фар |
| 37 | Подогрев передних сидений |
| 38 | Подогрев задних сидений |
| 39 | Стеклоочиститель заднего стекла |
| 40 | Вентилятор системы кондиционирования, реле дополнительного отопления и вентиляции |
| 41 | Не назначен |
| 42 | Выключатель |
| 43 | Блок управления для обнаружения прицепа |
| 44 | Блок управления для обнаружения прицепа |
| 45 | Блок управления для обнаружения прицепа |
| 46 | Выключатель обогрева сидений |
| 47 | Предустановка телефона |
| 48 | Подготовка к послепродажному радио |
| 49 | Не назначено / Только для СТАРТ-СТОП: Центральный блок управления, DC-DC преобразователь, блок управления двигателем |
Моторный отсек (версия 1)
Назначение предохранителей в моторном отсеке (версия 1, 2012-2015 гг.)
| No. | Потребитель электроэнергии |
|---|---|
| 1 | Передняя правая основная фара, правый задний фонарь |
| 2 | Клапаны для АБС |
| 3-4 | Не назначен |
| 5 | Horn |
| 6-12 | Не назначен |
| 13 | Блок управления автоматической коробкой передач |
| 14 | Не назначен |
| 15 | Насос охлаждающей жидкости |
| 16 | Не назначен |
| 17 | Комбинация приборов, рычаг стеклоочистителя и рычаг указателя поворота |
| 18 | Аудиоусилитель (звуковая система) |
| 19 | Радио |
| 20-22 | Не назначен |
| 23 | Блок управления двигателем |
| 24 | Блок управления шиной данных |
| 25-26 | Не назначен |
| 27 | Клапан дозирования топлива |
| 28 | Блок управления двигателем |
| 29 | Главное реле |
| 30 | Блок управления дополнительным отоплением и вентиляцией |
| 31 | Стеклоочистители |
| 32-37 | Не назначен |
| 38 | Вентилятор радиатора, клапаны |
| 39 | Датчик сцепления/тормозных колодок |
| 40 | Лямбда-зонд |
| 41 | клапан АКФ |
| 42 | Лямбда-зонд |
| 43 | Зажигание |
| 44-46 | Не назначен |
| 47 | Передняя левая основная фара, левый задний фонарь |
| 48 | Насос для АБС |
| 49 | Питание клеммы 15 (зажигание включено) |
| 50-51 | Не назначен |
| 52 | Реле питания - клемма X |
| 53 | Аксессуары / Питание внутреннего держателя предохранителей |
| 54 | Не назначен |
Моторный отсек (вариант 2)
Назначение предохранителей в моторном отсеке (версия 2, 2012-2015 гг.)
| No. | Потребитель электроэнергии |
|---|---|
| 1 | Не назначен |
| 2 | Блок управления автоматической коробкой передач DSG |
| 3 | Измерительная схема |
| 4 | Клапаны для АБС |
| 5 | Блок управления автоматической коробкой передач DSG |
| 6 | Не назначен |
| 7 | Реле питания - клемма X |
| 8 | Радио |
| 9 | Не назначен |
| 10 | Блок управления двигателем, главное реле |
| 11 | Блок управления дополнительным отоплением и вентиляцией |
| 12 | Блок управления шиной данных |
| 13 | Блок управления двигателем |
| 14 | Зажигание |
| 15 | Лямбда-зонд (бензиновый двигатель), реле системы свечей накаливания и топливный насос (дизельный двигатель) |
| 16 | Передняя правая основная фара, правый задний фонарь |
| 17 | Horn |
| 18 | Аудиоусилитель (звуковая система) |
| 19 | Стеклоочистители |
| 20 | Клапан дозирования топлива, насос охлаждающей жидкости, насос высокого давления |
| 21 | Лямбда-зонд |
| 22 | Переключатель педали сцепления |
| 23 | Катушка реле клапанов насоса охлаждающей жидкости, насос высокого давления |
| 24 | Вентилятор радиатора |
| 25 | Насос для АБС |
| 26 | Передняя левая основная фара, левый задний фонарь |
| 27 | Блок управления системой свечей накаливания |
| 28 | Обогреватель ветрового стекла |
| 29 | Аксессуары / Питание внутреннего держателя предохранителей |
| 30 | Питание клеммы 15 (зажигание включено) |
