Предохранители и реле Skoda Superb (B8/3V, 2015-2019..)
Схемы относятся к указанным годам и вариантам Skoda Superb (B8/3V, 2015-2019..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Skoda.
Схема предохранителей Skoda Superb 2015-2019…
Предохранители прикуривателя (розетки) в Skoda Superb Это предохранители №30 (розетка на 12 В в багажном отделении), №40 (розетка на 12 В) и №46 (розетка на 230 В) в блоке предохранителей панели приборов.
Оглавление
Цветовая маркировка предохранителей
Цветовая маркировка предохранителей
| Цвет предохранителя | Максимальная сила тока |
|---|---|
| светло-коричневый | 5 |
| темно коричневый | 7.5 |
| red | 10 |
| blue | 15 |
| желтый/синий | 20 |
| белый | 25 |
| зеленый/розовый | 30 |
| оранжевый/зеленый | 40 |
| red | 50 |
Расположение блока предохранителей
Расположение блока предохранителей

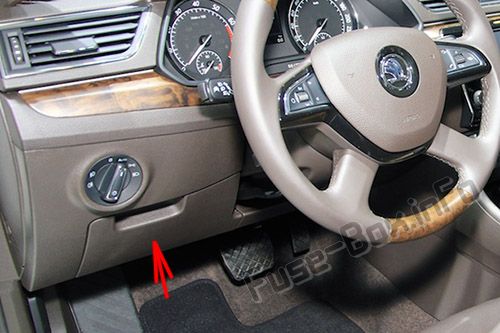

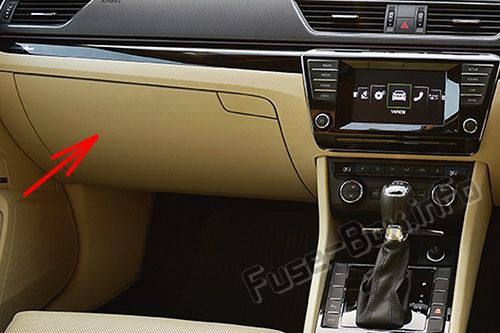

Блок предохранителей в приборной панели
С левым рулем, блок предохранителей находится со стороны водителя за вещевым отсеком.
Выньте ключ зажигания, выключите свет и все потребители электроэнергии.
Откройте ящик для хранения со стороны водителя.
Держите укладчик сбоку в области A и откройте, потянув в направлении стрелки 1 (для открытия требуется большее усилие).

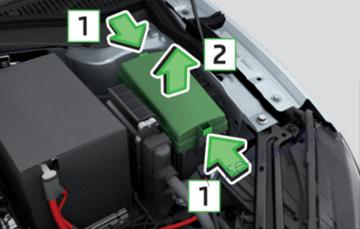

Снимаем пластиковую клипсу под крышкой блока предохранителей в моторном отсеке

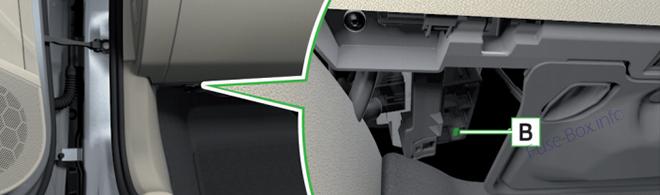

С правым рулем, он расположен со стороны пассажира за вещевым отсеком.

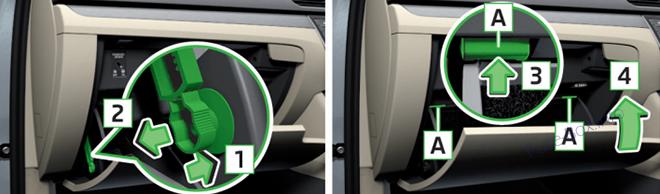

Складывание отсека для хранения:
- Выньте ключ зажигания, выключите свет и все потребители электроэнергии.
- Откройте вещевой отсек со стороны переднего пассажира.
- Разблокируйте тормозной стержень в направлении стрелки 1 и снимите его в направлении стрелки.
- Сдвиньте выступы A в направлении стрелки 3, и отсек для хранения опустится.
- Снимите пластиковую защелку под крышкой блока предохранителей в моторном отсеке.
- Используйте зажим, чтобы вытащить неисправный предохранитель, а затем вставьте новый предохранитель.
- Верните зажим в исходное положение.
Сложите отсек для хранения:
- Поднимите отсек для хранения в направлении стрелки 4.
- Преодолеть сопротивление фиксаторов А.
- Вставьте тормозной стержень против направления стрелки 2 и зафиксируйте против направления стрелки 1.

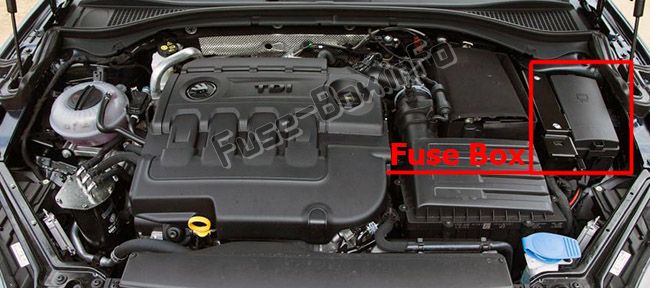

Блок предохранителей в моторном отсеке
Схемы блока предохранителей
Схемы блока предохранителей
2016

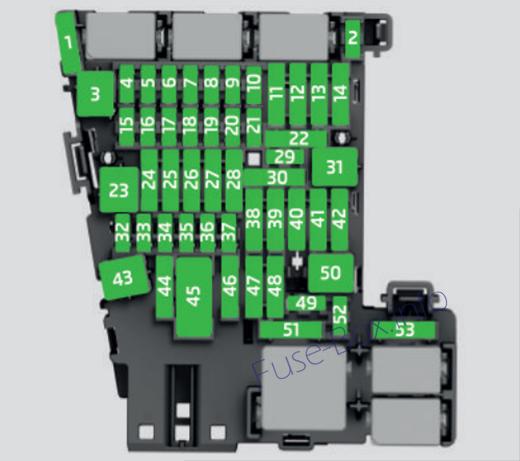

Блок предохранителей в приборной панели
Назначение предохранителей в приборной панели (2016 г.)
| No. | Потребитель |
|---|---|
| 1 | Не назначен |
| 2 | Не назначен |
| 3 | Не назначен |
| 4 | Не назначен |
| 5 | Шина данных |
| 6 | Датчик тревоги |
| 7 | Система кондиционирования, обогрев, приемник дистанционного управления автономным отопителем, рычаг селектора автоматической коробки передач, реле обогрева заднего стекла, реле обогревателя ветрового стекла |
| 8 | Выключатель света, датчик дождя, диагностический разъем, стояночный тормоз, подсветка комбинации приборов |
| 9 | USB-разъем |
| 10 | Сенсорный экран, ТВ-тюнер |
| 11 | Натяжитель левого бокового ремня |
| 12 | Радио |
| 13 | Настройка амортизатора |
| 14 | Воздуходувка для кондиционирования воздуха, отопления |
| 15 | Электрический замок руля |
| 16 | Усилитель сигнала для телефона |
| 17 | Тряпка для инструментов, аварийный режим |
| 18 | Камера заднего вида |
| 19 | КЕССИ |
| 20 | SCR |
| 21 | Муфта Haldex, компрессор кондиционера (GreenLine) |
| 22 | Тягово-сцепное устройство |
| 23 | Правая боковая фара |
| 24 | Панорамная крыша |
| 25 | Центральный замок - дверь водителя и заднее левое, зеркало заднего вида |
| 26 | Подогрев передних сидений |
| 27 | Музыкальный усилитель |
| 28 | Тягово-сцепное устройство - контакт в розетке |
| 29 | Рычаг управления под рулевым колесом |
| 30 | Розетка на 12 вольт в багажном отделении |
| 31 | Левая боковая фара |
| 32 | Помощь при парковке (Park Assist) |
| 33 | Выключатель подушки безопасности для аварийной сигнализации |
| 34 | TCS, кнопка ESC, датчик давления в шинах, датчик давления кондиционера, выключатель света заднего хода, зеркало с автоматическим затемнением, кнопка СТАРТ-СТОП, регуляторы обогрева задних сидений, датчик кондиционера, стояночный тормоз, выключатель света |
| 35 | Корректор фар, фары AFS, диагностический разъем, камера, радар |
| 36 | Фара правая |
| 37 | Фара левая |
| 38 | Тягово-сцепное устройство - контакт в розетке |
| 39 | Центральный замок - дверь пассажира и задняя правая дверь, зеркало заднего вида |
| 40 | 12-вольтовая розетка |
| 41 | Натяжитель правого бокового ремня |
| 42 | Крышка багажника, омыватели фар, омыватель ветрового стекла |
| 43 | Козырек для газоразрядных ламп внутреннего освещения |
| 44 | Тягово-сцепное устройство - контакт в розетке |
| 45 | Управление регулировкой сиденья |
| 46 | Розетка на 230 вольт |
| 47 | Стеклоочиститель заднего стекла |
| 48 | Обнаружение слепых зон |
| 49 | Катушка на реле стартера, датчик педали сцепления |
| 50 | Открытие крышки багажника |
| 51 | Обогрев задних сидений |
| 52 | Охлаждение передних сидений |
| 53 | Реле обогрева заднего стекла |

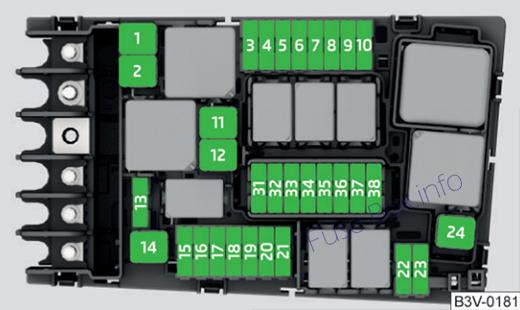

Моторного отсека
Назначение предохранителей в моторном отсеке (2016)
| No. | Потребитель |
|---|---|
| 1 | ESC, стояночный тормоз |
| 2 | ESC |
| 3 | Блок управления двигателем |
| 4 | Вентилятор радиатора, клапан управления давлением топлива, реле дополнительного электрического отопителя |
| 5 | Катушка реле зажигания |
| 6 | Датчик тормоза |
| 7 | Жалюзи радиатора |
| 8 | Лямбда-зонд |
| 9 | Насос охлаждающей жидкости, катушка зажигания, блок предпускового подогрева, расходомер воздуха |
| 10 | Топливный насос |
| 11 | Электрическая система дополнительного обогрева |
| 12 | Электрическая система дополнительного обогрева |
| 13 | Автоматическая коробка передач |
| 14 | Реле обогрева лобового стекла |
| 15 | Horn |
| 16 | Зажигание |
| 17 | ESC, блок управления двигателем, катушка главного реле |
| 18 | Шина данных, модуль данных батареи |
| 19 | Стеклоочистители |
| 20 | Тревога |
| 21 | Не назначен |
| 22 | Блок управления двигателем |
| 23 | Стартер |
| 24 | Электрическая система дополнительного обогрева |
| 31 | Не назначен |
| 32 | Не назначен |
| 33 | SCR |
| 34 | Не назначен |
| 35 | Не назначен |
| 36 | Не назначен |
| 37 | Дополнительный нагрев |
| 38 | Не назначен |
2017

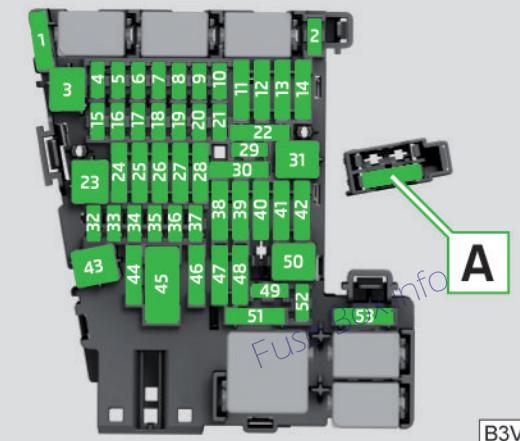

Блок предохранителей в приборной панели
Предохранитель многофункционального блока (такси) в автомобиле с правым рулем
Назначение предохранителей в приборной панели (2017 г.)
| No. | Потребитель |
|---|---|
| 1 | Не назначен |
| 2 | Не назначен |
| 3 | Стабилизатор напряжения для автомобилей такси |
| 4 | Рулевое колесо с подогревом |
| 5 | Шина данных |
| 6 | Автоматическая коробка передач |
| 7 | Кондиционер, обогрев, приемник дистанционного управления автономным отопителем, обогрев заднего стекла, обогрев ветрового стекла, часы |
| 8 | Выключатель света, датчик дождя, диагностический разъем, стояночный тормоз, освещение комбинации приборов, датчик сигнализации |
| 9 | USB-разъем |
| 10 | Информационно-развлекательный экран, ТВ-тюнер, ExBoxM2 (относится к Южной Корее) |
| 11 | Натяжитель левого бокового ремня |
| 12 | Информационно-развлекательная система |
| 13 | Настройка амортизатора |
| 14 | Воздуходувка для кондиционирования воздуха, отопления |
| 15 | Электрический замок руля |
| 16 | Телефонная будка |
| 17 | Комбинация приборов, экстренный вызов |
| 18 | Камера заднего вида |
| 19 | КЕССИ |
| 20 | SCR |
| 21 | Полный привод, воздушный компрессор (Green Line) |
| 22 | Тягово-сцепное устройство |
| 23 | Свет - правильно |
| 24 | Панорамный подъемно-сдвижной люк |
| 25 | Центральный замок - дверь водителя и задняя левая дверь, наружное зеркало со стороны водителя - обогрев, функция складывания, настройка поверхности зеркала |
| 26 | Подогрев передних сидений |
| 27 | Музыкальный усилитель |
| 28 | Устройство прицепа - электрическая розетка |
| 29 | Рычаг управления под рулевым колесом |
| 30 | Розетка на 12 вольт в багажном отделении |
| 31 | Свет - левый |
| 32 | Помощь при парковке (Park Assist) |
| 33 | Выключатель подушки безопасности для аварийной сигнализации |
| 34 | TCS, ESC, индикатор падения давления в шинах, кондиционер, выключатель света заднего хода, зеркало с автоматическим затемнением, СТАРТ-СТОП, подогрев задних сидений, стояночный тормоз, выключатель света |
| 35 | Фары AFS, диагностический разъем, камера, радар, стабилизатор напряжения для автомобилей такси |
| 36 | Фара правая |
| 37 | Фара левая |
| 38 | Устройство прицепа - электрическая розетка |
| 39 | Центральный замок - дверь переднего пассажира и правая задняя дверь, боковые зеркала переднего пассажира - обогрев, функция складывания, настройка поверхности зеркала |
| 40 | 12-вольтовая розетка |
| 41 | Натяжитель правого бокового ремня |
| 42 | Крышка багажника, омыватели фар, омыватель ветрового стекла |
| 43 | Ксеноновые фары, окружающее освещение |
| 44 | Устройство прицепа - электрическая розетка |
| 45 | Электрически регулируемые сиденья |
| 46 | Розетка на 230 вольт |
| 47 | Стеклоочиститель заднего стекла |
| 48 | Обнаружение слепых зон |
| 49 | Запуск двигателя, переключатель педали сцепления |
| 50 | Открытие крышки багажника |
| 51 | Обогрев задних сидений |
| 52 | Подогрев передних сидений |
| 53 | Обогрев заднего стекла |
| A | Многофункциональное устройство для автомобилей такси - LHD |
| B | Многофункциональное устройство для автомобилей такси - с правым рулем |
Моторного отсека
Назначение предохранителей в моторном отсеке (2017)
| No. | Потребитель |
|---|---|
| 1 | ESC, стояночный тормоз |
| 2 | ESC |
| 3 | Система управления двигателем |
| 4 | Вентилятор радиатора, регулирующий клапан давления топлива, реле дополнительного электрического отопителя |
| 5 | Зажигание |
| 6 | Датчик тормоза |
| 7 | Жалюзи радиатора, насос охлаждающей жидкости |
| 8 | Лямбда-зонд |
| 9 | Насос охлаждающей жидкости, зажигание, блок предпускового подогрева, расходомер воздуха |
| 10 | Топливный насос |
| 11 | Электрическая система дополнительного обогрева |
| 12 | Электрическая система дополнительного обогрева |
| 13 | Автоматическая коробка передач |
| 14 | Обогрев лобового стекла |
| 15 | Horn |
| 16 | Зажигание |
| 17 | ESC, блок управления двигателем, катушка главного реле |
| 18 | Шина данных, модуль данных батареи |
| 19 | Стеклоочистители |
| 20 | Противоугонная сигнализация |
| 21 | Не назначен |
| 22 | Система управления двигателем, стабилизатор напряжения для автомобилей такси |
| 23 | Стартер |
| 24 | Электрическая система дополнительного обогрева |
| 31 | Не назначен |
| 32 | Не назначен |
| 33 | SCR |
| 34 | Не назначен |
| 35 | Не назначен |
| 36 | Не назначен |
| 37 | Доп. обогрев |
| 38 | Не назначен |
2018, 2019

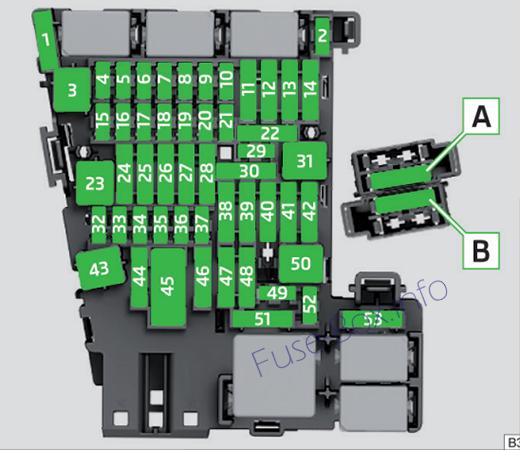

Блок предохранителей в приборной панели

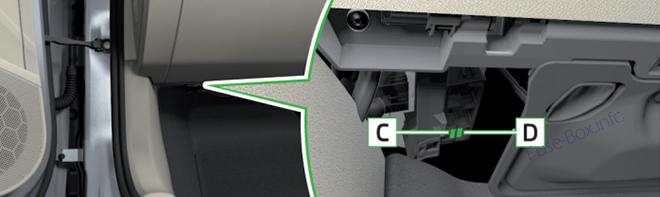

Предохранитель функции зарядки USB и многофункционального блока (такси) в праворульных автомобилях
Назначение предохранителей в приборной панели (2018, 2019)
| No. | Потребитель |
|---|---|
| 1 | 2018: Не назначен 2019: SCR (AdBlue) |
| 2 | 2018: Не назначен 2019: Рулевое колесо с подогревом |
| 3 | 2018: Стабилизатор напряжения для автомобилей такси 2019: Не назначен |
| 4 | 2018: Рулевое колесо с подогревом 2019: Противоугонная сигнализация |
| 5 | Шина данных |
| 6 | Автоматическая коробка передач |
| 7 | Кондиционер, обогрев, приемник дистанционного управления автономным отопителем, обогрев заднего стекла, обогрев ветрового стекла, часы |
| 8 | Выключатель света, датчик дождя, диагностический разъем, стояночный тормоз, внешнее освещение, датчик охранной сигнализации, фары |
| 9 | USB-разъемы |
| 10 | Информационно-развлекательный экран |
| 11 | Свет - левый |
| 12 | Информационно-развлекательная система |
| 13 | Натяжитель левого бокового ремня |
| 14 | Воздуходувка для кондиционирования воздуха, отопления |
| 15 | Электрический замок руля |
| 16 | Телефонная будка |
| 17 | Комбинация приборов, экстренный вызов |
| 18 | Камера заднего вида |
| 19 | КЕССИ система |
| 20 | 2018: SCR (AdBlue) 2019: SCR (AdBlue), тормозная система |
| 21 | Полный привод, воздушный компрессор (Green Line) |
| 22 | Тягово-сцепное устройство |
| 23 | Панорамный подъемно-сдвижной люк |
| 24 | Свет - правильно |
| 25 | Центральный замок - дверь водителя и задняя левая дверь, наружное зеркало со стороны водителя - обогрев, функция складывания, настройка поверхности зеркала |
| 26 | Подогрев передних сидений |
| 27 | Ксеноновые фары, внутреннее освещение |
| 28 | Тягово-сцепное устройство |
| 29 | Рычаг управления под рулевым колесом |
| 30 | 2018: Настройка амортизаторов 2019: Не назначен |
| 31 | 2018: Не назначен 2019: Открытие крышки багажника |
| 32 | Помощь при парковке (Park Assist) |
| 33 | Выключатель подушки безопасности для аварийной сигнализации |
| 34 | TCS, ESC, контроль давления в шинах, кондиционер, выключатель света заднего хода, зеркало с автоматическим затемнением, СТАРТ-СТОП, подогрев задних сидений, стояночный тормоз, выключатель света |
| 35 | Диагностический разъем, камера, радарный датчик, стабилизатор напряжения для автомобилей такси |
| 36 | Фара правая |
| 37 | Фара левая |
| 38 | Тягово-сцепное устройство |
| 39 | Центральный замок - дверь переднего пассажира и правая задняя дверь, боковые зеркала переднего пассажира - обогрев, функция складывания, настройка поверхности зеркала |
| 40 | 12-вольтовые розетки |
| 41 | Натяжитель правого бокового ремня |
| 42 | Крышка багажника, омыватели фар, омыватель ветрового стекла |
| 43 | Музыкальный усилитель |
| 44 | Тягово-сцепное устройство |
| 45 | Электрически регулируемые сиденья |
| 46 | Розетка на 230 вольт |
| 47 | Стеклоочиститель заднего стекла |
| 48 | Обнаружение слепых зон |
| 49 | Запуск двигателя, переключатель педали сцепления |
| 50 | 2018: Открытие крышки багажника 2019: Не назначен |
| 51 | Подогрев задних сидений, задний дисплей, задний кондиционер |
| 52 | 2018: Подогрев передних сидений 2019: Регулировка амортизаторов (адаптивная подвеска) |
| 53 | Обогрев заднего стекла |
| A | 2018: Многофункциональный блок для автомобилей такси - LHD 2019: Вентиляция передних сидений — левый руль |
| B | USB-зарядка — левый руль |
| C | USB-зарядка — правый руль |
| D | 2018: Многофункциональный блок для автомобилей такси — праворульный 2019: Вентиляция передних сидений — правый руль |
Моторного отсека
Назначение предохранителей в моторном отсеке (2018, 2019)
| No. | Потребитель |
|---|---|
| 1 | ESC, стояночный тормоз |
| 2 | ESC |
| 3 | Система управления двигателем |
| 4 | 2018: Вентилятор радиатора, клапан регулировки давления топлива, дополнительный электроотопитель, компоненты двигателя. 2019: Вентилятор радиатора, клапан регулировки давления топлива, дополнительный электрический обогреватель, система свечей накаливания, расходомер воздуха, компоненты двигателя. |
| 5 | Зажигание, компоненты двигателя |
| 6 | Датчик тормоза |
| 7 | 2018: Жалюзи радиатора, насос охлаждающей жидкости, компоненты двигателя 2019: Жалюзи радиатора, насос охлаждающей жидкости, вентиляция картера, двигатель составные части |
| 8 | Лямбда-зонд, датчик NOx |
| 9 | 2018: Насос охлаждающей жидкости, зажигание, блок предпускового подогрева, расходомер воздуха, компоненты двигателя. 2019: Насос охлаждающей жидкости, зажигание, компоненты двигателя |
| 10 | Топливный насос |
| 11 | Электрическая система дополнительного обогрева |
| 12 | Электрическая система дополнительного обогрева |
| 13 | 2018: Автоматическая коробка передач 2019: Масляный насос АКПП |
| 14 | Обогрев лобового стекла |
| 15 | Horn |
| 16 | Зажигание |
| 17 | ESC, блок управления двигателем, катушка главного реле |
| 18 | Шина данных, модуль данных батареи |
| 19 | Стеклоочистители |
| 20 | 2018: Противоугонная сигнализация 2019: Не назначен |
| 21 | 2018: Не назначен 2019: Автоматическая коробка передач |
| 22 | Система управления двигателем, стабилизатор напряжения для автомобилей такси |
| 23 | Стартер |
| 24 | Электрическая система дополнительного обогрева |
| 31 | Не назначен |
| 32 | Не назначен |
| 33 | 2018: Масляный насос АКПП 2019: Не назначен |
| 34 | Не назначен |
| 35 | Не назначен |
| 36 | 2018: SCR (AdBlue) 2019: Не назначен |
| 37 | Доп. обогрев |
| 38 | Не назначен |
Дополнительная информация: Skoda Superb (B8/3V, 2015-2019..)
Skoda – один из лучших производителей автомобилей в Чешской Республике. Они составили серьезную конкуренцию многим другим автопроизводителям со всего мира. Недавняя линейка автомобилей, выпущенная Skoda, принесла компании огромную прибыль. Для модели автомобиля, выпущенной под маркой Skoda, доступно множество спецификаций. Самое приятное в этих автомобилях то, что, несмотря на низкую спецификацию, качество автомобилей совсем не падает.
Skoda Superb: третье поколение
Включение трансмиссии 4x4 делает вождение даже на мокрой дороге очень плавным. Колеса автомобиля изготовлены из лучших сплавов, которые не скользят в мокрую погоду. Между другими автомобилями и Skoda есть одно существенное отличие: он не изолирует вас от дороги и дает вам ощущение, что вы плывете по дороге. Вы чувствуете связь с дорогой, когда едете по ней, но при этом не ощущаете никаких рывков или помех.
Автомобиль очень подходит для дальних поездок, так как топливный бак очень большой. Кроме того, в баки встроена система впрыска топлива, что позволяет экономить топливо. Интерьер автомобиля слишком роскошен для такой цены. Фактически, согласно рейтингу Green Car Guide, который проверяет уровни выбросов двигателей автомобилей, Skoda Superb получил оценку 9 из 10.
Если вы ищете автомобиль, который лучше всего подходит для дальних поездок и вмещает много людей одновременно, вам следует обратить внимание на Skoda Superb III. В зависимости от вашего бюджета и требований вы также можете выбрать более дешевую модель автомобиля, которая не идет на компромисс с качеством.
