Предохранители и реле Skoda Yeti (2009-2017)
Схемы относятся к указанным годам и вариантам Skoda Yeti (2009-2017). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Skoda.
Схема предохранителей Skoda Yeti 2009-2017
Предохранители прикуривателя (розетки) в Skoda Yeti Это предохранители № 26 (разъем питания в багажном отделении) и № 30 (передние и задние фонари) в блоке предохранителей панели приборов.
Оглавление
Цветовая маркировка предохранителей
Цветовая маркировка предохранителей
| Цвет предохранителя | Максимальная сила тока |
|---|---|
| светло-коричневый | 5 |
| темно коричневый | 7.5 |
| red | 10 |
| blue | 15 |
| желтый | 20 |
| белый | 25 |
| зеленый | 30 |
| апельсин | 40 |
| red | 50 |
Расположение блока предохранителей
Расположение блока предохранителей

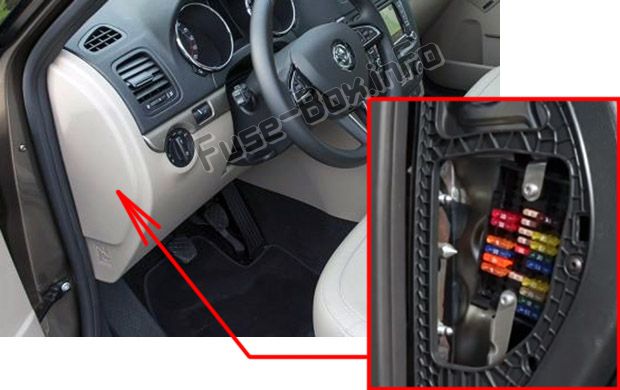

Пассажирский салон
Блок предохранителей расположен сбоку приборной панели за крышкой.

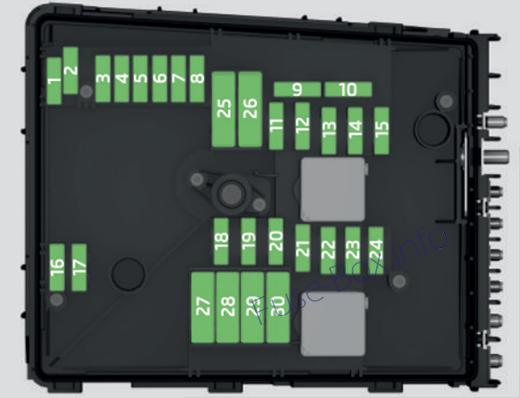

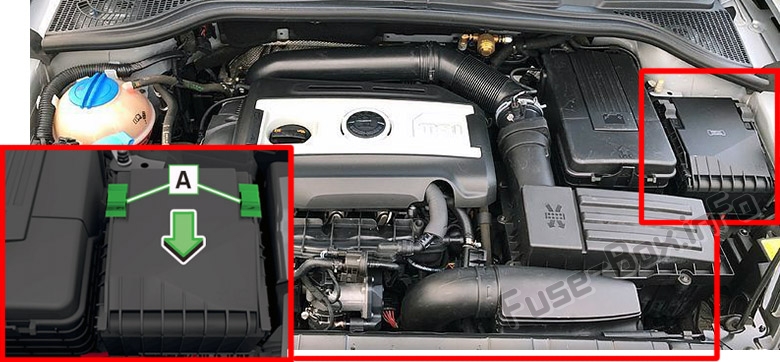

Блок предохранителей в моторном отсеке
Схемы блока предохранителей
Схемы блока предохранителей
2009, 2010

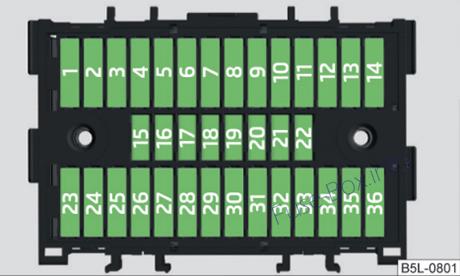

Блок предохранителей в приборной панели
Назначение предохранителей в приборной панели (2009, 2010)
| No. | Потребитель электроэнергии | Амперы |
|---|---|---|
| 1 | Подогрев вентиляции коробки передач (дизель) | 10 |
| 1 | Блок управления автоматической коробкой передач DQ200 | 10 |
| 2 | Буксировочное устройство | 20 |
| 3 | Буксировочное устройство | 15 |
| 4 | Не назначен | |
| 5 | Нагнетатель воздуха для отопления, вентилятор радиатора, система кондиционирования, Climatronic | 40 |
| 6 | Стеклоочиститель заднего стекла | 15 |
| 7 | Не назначен | |
| 8 | Буксировочное устройство | 15 |
| 9 | Центральный блок управления — внутреннее освещение | 10 |
| 10 | Датчик дождя, выключатель света, диагностический разъем | 10 |
| 11 | Левая боковая подсветка поворотов | 10 |
| 12 | Правый боковой поворотник | 10 |
| 13 | Радио, чейнджер для мобильной навигации | 15 |
| 14 | Буксировочное устройство | 5 |
| 15 | Выключатель | 5 |
| 16 | Форсунки омывателя с подогревом, регулятор обогрева сидений | 5 |
| 17 | Блок управления регулировкой угла наклона фар и поворотом фар | 5 |
| 18 | Диагностический разъем, блок управления двигателем, датчик тормоза | 10 |
| 19 | Блок управления ABS, ESP, переключатель контроля давления воздуха в шинах, блок управления системой помощи при парковке, переключатель режима Offroad | 5 |
| 20 | Выключатель и блок управления подушкой безопасности | 5 |
| 21 | WIV, габаритные огни, затемнение зеркал, датчик давления, предварительная установка телефона, расходомер воздуха | 5 |
| 22 | Комбинация приборов, блок управления электромеханическим усилителем руля, Халдекс | 5 |
| 23 | Центральный замок и крышка капота | 15 |
| 24 | Задний электростеклоподъемник | 30 |
| 25 | Обогрев заднего стекла | 25 |
| 25 | Обогреватель заднего стекла, Автономный обогрев (автономный обогрев и вентиляция) | 30 |
| 26 | Розетка в багажнике | 20 |
| 27 | Электрическая подъемно-сдвижная крыша, электрическая солнцезащитная шторка | 30 |
| 28 | Реле топливного насоса, блок управления топливным насосом, форсунки | 15 |
| 29 | Переднее электростеклоподъемник | 30 |
| 30 | передняя и задняя зажигалка | 20 |
| 31 | Система очистки фар | 20 |
| 32 | Обогрев передних сидений | 20 |
| 33 | Отопление, Климат, Климатроник | 7,5 |
| 34 | Сигнализация, запасной гудок | 5 |
| 35 | Блок управления автоматической коробкой передач DQ200 | 10 |
| 36 | Не назначен |

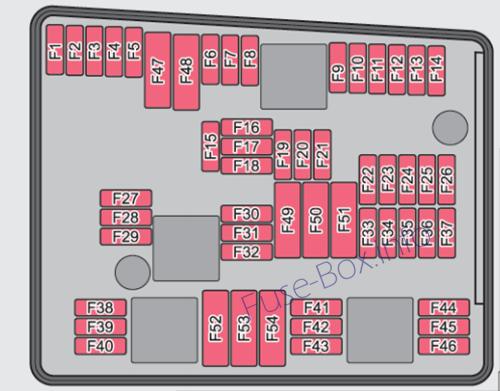

Блок предохранителей в моторном отсеке (вариант 1)
Назначение предохранителей в моторном отсеке (версия 1, 2009, 2010)
| No. | Потребитель электроэнергии | Амперы |
|---|---|---|
| F1 | Центральный блок управления, правая основная фара, правый блок задних фонарей | 30 |
| F2 | Клапаны для АБС | 20 |
| F3 | Не назначен | |
| F4 | Измерительная схема | 5 |
| F5 | Horn | 15 |
| F6 | Не назначен | |
| F7 | Клапан дозирования топлива | 15 |
| F8 | Не назначен | |
| F9 | Фильтр с активированным углем, клапан рециркуляции отработавших газов | 10 |
| F10 | Насос диагностики утечки | 10 |
| F11 | Лямбда-зонд перед каталитическим нейтрализатором, блок управления двигателем | 10 |
| F12 | Лямбда-зонд после катализатора | 10 |
| F13 | Блок управления автоматической коробкой передач | 15 |
| F14 | Не назначен | |
| F15 | Насос охлаждающей жидкости | 10 |
| F16 | Не назначен | |
| F17 | Комбинация приборов, рычаг стеклоочистителя и рычаг указателя поворота | 5 |
| F18 | Аудиоусилитель (звуковая система) | 30 |
| F19 | Радио | 15 |
| F20 | Телефон | 5 |
| F21 | Не назначен | |
| F22 | Не назначен | |
| F23 | Блок управления двигателем | 10 |
| F24 | Блок управления шины данных CAN | 5 |
| F25 | Не назначен | |
| F26 | Не назначен | |
| F27 | Не назначен | |
| F28 | Блок управления двигателем | 15 |
| F29 | Активация насоса охлаждающей жидкости после выбега | 5 |
| F30 | Блок управления дополнительным отопителем | 20 |
| F31 | Стеклоочиститель переднего стекла | 30 |
| F32 | Не назначен | |
| F33 | Не назначен | |
| F34 | Не назначен | |
| F35 | Не назначен | |
| F36 | Не назначен | |
| F37 | Не назначен | |
| F38 | Вентилятор радиатора, клапаны | 10 |
| F39 | Выключатель педали сцепления, выключатель педали тормоза | 5 |
| F40 | Катушки зажигания | 20 |
| F41 | Не назначен | |
| F42 | Активация топливного насоса | 5 |
| F43 | Не назначен | |
| F44 | Не назначен | |
| F45 | Не назначен | |
| F46 | Не назначен | |
| F47 | Центральный блок управления, левая основная фара, левый задний фонарь | 30 |
| F48 | Насос для АБС | 40 |
| F49 | Питание клеммы 15 (зажигание включено) | 40 |
| F50 | Не назначен | |
| F51 | Не назначен | |
| F52 | Реле питания - клемма X | 40 |
| F53 | Дополнительное оборудование | 50 |
| F54 | Не назначен |
Блок предохранителей в моторном отсеке (вариант 2)
Назначение предохранителей в моторном отсеке (версия 2, 2009 г.)
| No. | Потребитель электроэнергии | Амперы |
|---|---|---|
| F1 | Не назначен | |
| F2 | Блок управления автоматической коробкой передач DQ 200 | 30 |
| F3 | Измерительная схема | 5 |
| F4 | Клапаны для АБС | 30/20 |
| F5 | Блок управления автоматической коробкой передач | 15 |
| F6 | Тряпка для приборов, рычаг стеклоочистителя и рычаг указателя поворота | 5 |
| F7 | Клемма питания 15, стартер | 40 |
| F8 | Радио | 15 |
| F9 | Телефон | 5 |
| F10 | Блок управления двигателем. Главное реле | 5/10 |
| F11 | Блок управления дополнительным отопителем | 20 |
| F12 | Блок управления шины данных CAN | 5 |
| F13 | Блок управления двигателем | 15/30 |
| F14 | Зажигание | 20 |
| F15 | Лямбда-зонд, датчик NOx, реле топливного насоса | 15 |
| F15 | Реле системы свечей накаливания | 5 |
| F16 | Центральный блок управления правой основной фарой, блок правой задней фары | 30 |
| F17 | Horn | 15 |
| F18 | Усилитель для цифрового звукового процессора | 30 |
| F19 | Стеклоочиститель переднего стекла | 30 |
| F20 | Помпа | 10 |
| F21 | Лямбда-зонд | 10/15 |
| F22 | Выключатель педали сцепления, выключатель педали тормоза | 5 |
| F23 | Насос вторичного воздуха | 5 |
| F23 | Расходомер воздуха | 10 |
| F23 | Топливный насос высокого давления | 15 |
| F24 | Фильтр с активированным углем, клапан рециркуляции отработавших газов | 10 |
| F25 | Насос для АБС | 30/40 |
| F26 | Центральный блок управления, левая основная фара, левый задний фонарь | 30 |
| F27 | Насос вторичного воздуха | 40 |
| F27 | Система свечей накаливания | 50 |
| F28 | Не назначен | |
| F29 | Клемма питания 30 | 50 |
| F30 | Терминал Х | 40 |
Назначение предохранителей в моторном отсеке (версия 2, 2010 г.)
| No. | Потребитель электроэнергии | Амперы |
|---|---|---|
| F1 | Не назначен | |
| F2 | Блок управления автоматической коробкой передач DQ 200 | 30 |
| F3 | Измерительная схема | 5 |
| F4 | Блок управления АБС | 20 |
| F5 | Блок управления автоматической коробкой передач | 15 |
| F6 | Комбинация приборов, рычаг стеклоочистителя и рычаг указателя поворота | 5 |
| F7 | Клемма питания 15, стартер | 40 |
| F8 | Радио | 15 |
| F9 | Телефон | 5 |
| F10 | Блок управления двигателем, главное реле | 5/10 |
| F11 | Блок управления дополнительным отопителем | 20 |
| F12 | Блок управления шины данных CAN | 5 |
| F13 | Блок управления двигателем | 15/30 |
| F14 | Зажигание | 20 |
| F15 | Лямбда-зонд, реле топливного насоса | 15 |
| F15 | реле системы свечей накаливания | 5 |
| F16 | Центральный блок управления, правая основная фара, правый блок задних фонарей | 30 |
| F17 | Horn | 15 |
| F18 | Усилитель для цифрового звукового процессора | 30 |
| F19 | Стеклоочиститель переднего стекла | 30 |
| F20 | Регулирующий клапан давления топлива | 20 |
| F21 | Лямбда-зонд | 10/15 |
| F22 | Выключатель педали сцепления, выключатель педали тормоза | 5 |
| F23 | Насос охлаждающей жидкости | 5 |
| F23 | электромагнитный клапан регулирования давления наддува, переключающий клапан для радиатора | 10 |
| F24 | Фильтр с активированным углем, клапан рециркуляции отработавших газов | 10 |
| F25 | Блок управления АБС | 40 |
| F26 | Центральный блок управления, левая основная фара, левый задний фонарь | 30 |
| F27 | Система свечей накаливания | 50 |
| F28 | Не назначен | |
| F29 | Электроснабжение салона | 50 |
| F30 | Терминал Х | 40 |
2011
Блок предохранителей в приборной панели
Назначение предохранителей в приборной панели (2011 г.)
| No. | Потребитель электроэнергии | Амперы |
|---|---|---|
| 1 | Подогрев вентиляции коробки передач (дизель) | 10 |
| 1 | Блок управления автоматической коробкой передач DQ200 | 10 |
| 2 | Буксировочное устройство | 20 |
| 3 | Буксировочное устройство | 15 |
| 4 | Комбинация приборов, рычаг стеклоочистителя, рычаг указателя поворота | 5 |
| 5 | Нагнетатель воздуха для отопления, вентилятор радиатора, система кондиционирования, Climatronic | 40 |
| 6 | Стеклоочиститель заднего стекла | 15 |
| 7 | Телефон | 5 |
| 8 | Буксировочное устройство | 15 |
| 9 | Центральный блок управления — внутреннее освещение Задний противотуманный фонарь | 10 |
| 10 | Датчик дождя, выключатель света, диагностический разъем | 10 |
| 11 | Левая боковая подсветка поворотов | 10 |
| 12 | Правый боковой поворотник | 10 |
| 13 | Радио, чейнджер для мобильной навигации | 15 |
| 14 | Буксировочное устройство | 5 |
| 15 | Выключатель | 5 |
| 16 | Форсунки стеклоомывателя с подогревом | 5 |
| 17 | Блок управления регулировкой угла наклона фар и поворотом фар | 5 |
| 18 | Диагностический разъем, блок управления двигателем, датчик тормоза | 10 |
| 19 | Блок управления ABS, ESP, переключатель контроля давления воздуха в шинах, блок управления парковочным ассистентом, переключатель режима Offroad, кнопка старт/стоп | 5 |
| 20 | Выключатель и блок управления подушкой безопасности | 5 |
| 21 | WIV, габаритные огни, затемнение зеркал, датчик давления, предварительная установка телефона, расходомер воздуха | 5 |
| 22 | Комбинация приборов, блок управления электромеханическим усилителем руля, Халдекс | 5 |
| 23 | Центральный замок и крышка капота | 15 |
| 24 | Задний электростеклоподъемник | 30 |
| 25 | Обогрев заднего стекла | 25 |
| 25 | Обогреватель заднего стекла, Автономный обогрев (автономный обогрев и вентиляция) | 30 |
| 26 | Розетка в багажнике | 20 |
| 27 | Электрическая подъемно-сдвижная крыша, электрическая солнцезащитная шторка | 30 |
| 28 | Реле топливного насоса, блок управления топливным насосом, форсунки | 15 |
| 29 | Переднее электростеклоподъемник | 30 |
| 30 | передняя и задняя зажигалка | 20 |
| 31 | Система очистки фар | 20 |
| 32 | Обогрев передних сидений, регулятор обогрева сидений | 20 |
| 33 | Отопление, Климат, Климатроник | 7,5 |
| 34 | Сигнализация, запасной гудок | 5 |
| 35 | Блок управления автоматической коробкой передач DQ200 | 10 |
| 36 | Не назначен |
Блок предохранителей в моторном отсеке
Назначение предохранителей в моторном отсеке (2011 г.)
| No. | Потребитель электроэнергии | Амперы |
|---|---|---|
| F1 | Не назначен | |
| F2 | Блок управления автоматической коробкой передач DQ 200 | 30 |
| F3 | Измерительная схема | 5 |
| F4 | Блок управления АБС | 20 |
| F5 | Блок управления автоматической коробкой передач | 15 |
| F6 | Комбинация приборов, рычаг стеклоочистителя и рычаг указателя поворота | 5 |
| F7 | Клемма питания 15, стартер | 40 |
| F8 | Радио | 15 |
| F9 | Телефон | 5 |
| F10 | Блок управления двигателем. Главное реле | 5/10 |
| F11 | Блок управления дополнительным отопителем | 20 |
| F12 | Блок управления шины данных CAN | 5 |
| F13 | Блок управления двигателем | 15/30 |
| F14 | Зажигание | 20 |
| F15 | Лямбда-зонд, реле топливного насоса, реле системы свечей накаливания | 15 5 |
| F16 | Центральный блок управления, правая основная фара, правый блок задних фонарей | 30 |
| F17 | Horn | 15 |
| F18 | Усилитель для цифрового звукового процессора | 30 |
| F19 | Стеклоочиститель переднего стекла | 30 |
| F20 | Регулирующий клапан давления топлива | 10/20 |
| F21 | Лямбда-зонд | 15.10.20 |
| F22 | Выключатель педали сцепления, выключатель педали тормоза | 5 |
| F23 | Насос охлаждающей жидкости | 5 |
| F23 | Электромагнитный клапан регулирования давления наддува, переключающий клапан для радиатора | 10 |
| F23 | Топливный насос высокого давления | 15 |
| F24 | Фильтр с активированным углем, клапан рециркуляции отработавших газов | 10 |
| F25 | Блок управления АБС | 40 |
| F26 | Центральный блок управления, левая основная фара, левый задний фонарь | 30 |
| F27 | Система свечей накаливания | 50 |
| F28 | Обогреватель ветрового стекла | 50 |
| F29 | Электроснабжение салона | 50 |
| F30 | Терминал Х | 50 |
2012, 2013
Блок предохранителей в приборной панели
Назначение предохранителей в приборной панели (2012, 2013)
| No. | Потребитель электроэнергии |
|---|---|
| 1 | Подогрев вентиляции коробки передач (дизель) • Блок управления АКПП DSG |
| 2-3 | Буксировочное устройство |
| 4 | Тряпка для приборов, рычаг стеклоочистителя, рычаг указателя поворота, камера |
| 5 | Нагнетатель воздуха для отопления, вентилятор радиатора, система кондиционирования, Clima-tronic |
| 6 | Стеклоочиститель заднего стекла |
| 7 | Телефон |
| 8 | Буксировочное устройство |
| 9 | Блок управления бортовым напряжением • внутреннее освещение Задний противотуманный фонарь |
| 10 | Датчик дождя, выключатель света, диагностический разъем |
| 11 | Левая боковая подсветка поворотов |
| 12 | Правый боковой поворотник |
| 13 | Радио, чейнджер для мобильной навигации |
| 14 | Буксировочное устройство |
| 15 | Выключатель |
| 16 | Халдекс |
| 17 | Блок управления регулировкой угла наклона фар и поворотом фар |
| 18 | Диагностический разъем, блок управления двигателем, датчик тормоза |
| 19 | Блок управления ABS, ESP, переключатель контроля давления воздуха в шинах, блок управления парковочным ассистентом, переключатель режима OFF ROAD, кнопка СТАРТ-СТОП |
| 20 | Выключатель и блок управления подушками безопасности |
| 21 | WIV, задний фонарь, затемняющие зеркала, датчик давления, предварительная установка телефона, расходомер воздуха |
| 22 | Комбинация приборов, блок управления электромеханическим усилителем руля |
| 23 | Центральный замок и крышка капота |
| 24 | Задний электростеклоподъемник |
| 25 | Обогрев заднего стекла, дополнительный обогрев и вентиляция |
| 26 | Розетка в багажнике |
| 27 | Электрическая подъемно-сдвижная крыша, электрическая солнцезащитная шторка |
| 28 | Топливный насос, форсунки |
| 29 | Переднее электростеклоподъемник |
| 30 | передняя и задняя зажигалка |
| 31 | Система очистки фар |
| 32 | Обогрев передних сидений, регулятор обогрева сидений |
| 33 | Отопление, кондиционер, Climatronic, дистанционное управление автономным отопителем |
| 34 | Сигнализация, запасной гудок |
| 35 | Блок управления автоматической коробкой передач DSG |
| 36 | DVD |
Блок предохранителей в моторном отсеке
Назначение предохранителей в моторном отсеке (2012, 2013)
| No. | Потребитель электроэнергии |
|---|---|
| F1 | Не назначен |
| F2 | Блок управления автоматической коробкой передач |
| F3 | Измерительная схема |
| F4 | Блок управления АБС |
| F5 | Блок управления автоматической коробкой передач |
| F6 | Тряпка для приборов, рычаг стеклоочистителя и рычаг указателя поворота |
| F7 | Клемма питания 15, стартер |
| F8 | Радио |
| F9 | Телефон |
| F10 | Блок управления двигателем |
| F11 | Блок управления дополнительным отоплением и вентиляцией |
| F12 | Блок управления шиной данных |
| F13 | Блок управления двигателем |
| F14 | Зажигание |
| F15 | Лямбда-зонд, реле топливного насоса/система свечей накаливания |
| F16 | Блок управления бортовым напряжением, правая фара, правый задний фонарь |
| F17 | Horn |
| F18 | Усилитель для цифрового звукового процессора |
| F19 | Стеклоочистители |
| F20 | Регулирующий клапан давления топлива |
| F21 | Лямбда-зонд |
| F22 | Выключатель педали сцепления, выключатель педали тормоза |
| F23 | Насос охлаждающей жидкости / электромагнитный клапан управления давлением наддува, переключающий клапан для радиатора / топливный насос высокого давления |
| F24 | Фильтр с активированным углем, клапан рециркуляции отработавших газов, вентилятор радиатора |
| F25 | Блок управления АБС |
| F26 | Блок управления бортовым напряжением, левая фара, левый задний фонарь |
| F27 | Система свечей накаливания |
| F28 | Обогреватель ветрового стекла |
| F29 | Электроснабжение салона |
| F30 | Терминал Х |
2014, 2015, 2016, 2017
Блок предохранителей в приборной панели
Назначение предохранителей в приборной панели (2014-2017 гг.)
| No. | Потребитель |
|---|---|
| 1 | Обогрев дефлектора коробки передач (дизель) / Блок управления АКПП DSG |
| 2 | Тягово-сцепное устройство - левый свет |
| 3 | Тягово-сцепное устройство - правый свет |
| 4 | Рычаг управления комбинацией приборов под рулем, камера |
| 5 | Нагнетатель воздуха для отопления, вентилятор радиатора, система кондиционирования, Clima-tronic |
| 6 | Стеклоочиститель заднего стекла |
| 7 | Телефон |
| 8 | Тягово-сцепное устройство - контакт в розетке |
| 9 | Блок управления бортовым напряжением — внутреннее освещение Задний противотуманный фонарь |
| 10 | Датчик дождя, выключатель света, диагностический разъем |
| 11 | Левая боковая подсветка поворотов |
| 12 | Правый боковой поворотник |
| 13 | Радио, ДВД |
| 14 | Центральный блок управления, блок управления двигателем |
| 15 | Выключатель |
| 16 | Халдекс |
| 17 | KESSY контроллер, блокировка рулевого колеса |
| 18 | Диагностический разъем, блок управления двигателем, датчик тормоза, Халдекс |
| 19 | Блок управления ABS, ESP, переключатель контроля давления воздуха в шинах, блок управления парковочным ассистентом, переключатель режима OFF ROAD, кнопка СТАРТ-СТОП |
| 20 | Выключатель и блок управления подушками безопасности |
| 21 | WIV, задний фонарь, зеркало с затемнением, датчик давления, подготовка телефона, датчик воздушных масс, блок управления корректором фар и наклоном фар |
| 22 | Контроллер комбинации приборов электромеханического усилителя руля, блок управления шиной данных |
| 23 | Центральный замок и крышка капота |
| 24 | Задний электростеклоподъемник |
| 25 | Обогрев заднего стекла, дополнительный обогрев и вентиляция |
| 26 | Розетка в багажнике |
| 27 | Панорамное окно - сдвижная/подъемная крыша, солнцезащитная шторка с электроприводом |
| 28 | Топливный насос, форсунки |
| 29 | Переднее электростеклоподъемник |
| 30 | передняя и задняя зажигалка |
| 31 | Система очистки фар |
| 32 | Обогрев передних сидений, регулятор обогрева сидений |
| 33 | Отопление, кондиционер, Climatronic, дистанционное управление автономным отопителем |
| 34 | Сигнализация, запасной гудок |
| 35 | Блок управления автоматической коробкой передач DSG |
| 36 | Блок управления для обнаружения прицепа |
Блок предохранителей в моторном отсеке
Назначение предохранителей в моторном отсеке (2014-2017)
| No. | Потребитель |
|---|---|
| 1 | Не назначен |
| 2 | Блок управления автоматической коробкой передач |
| 3 | Модуль данных батареи |
| 4 | Блок управления АБС |
| 5 | Блок управления автоматической коробкой передач |
| 6 | Не назначен |
| 7 | Питание клеммы 15, стартер |
| 8 | Радио, комбинация приборов, телефон |
| 9 | Не назначен |
| 10 | Блок управления двигателем |
| 11 | Блок управления дополнительным отоплением и вентиляцией |
| 12 | Блок управления шиной данных |
| 13 | Блок управления двигателем |
| 14 | Зажигание |
| 15 | Лямбда-зонд, топливный насос/система свечей накаливания |
| 16 | Блок управления бортовым напряжением, правая фара, правый задний фонарь |
| 17 | Horn |
| 18 | Усилитель для цифрового звукового процессора |
| 19 | Стеклоочистители |
| 20 | Регулирующий клапан давления топлива, насос высокого давления |
| 21 | Лямбда-зонд |
| 22 | Выключатель педали сцепления, выключатель педали тормоза |
| 23 | Насос охлаждающей жидкости Электромагнитный клапан для контроля давления наддува, переключающий клапан для охладителя/топливного насоса высокого давления |
| 24 | Фильтр с активированным углем, клапан рециркуляции отработавших газов, вентилятор радиатора |
| 25 | Блок управления АБС |
| 26 | Блок управления бортовым напряжением, левая фара, левый задний фонарь |
| 27 | Система свечей накаливания |
| 28 | Обогреватель ветрового стекла |
| 29 | Питание внутреннего держателя предохранителей |
| 30 | Терминал Х |
