Предохранители и реле Skoda Octavia Mk4 Nx 2020-2023
Схемы относятся к указанным годам и вариантам Skoda Octavia Mk4 Nx 2020-2023. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Skoda.
В этой статье мы рассматриваем Скоду Октавию четвертого поколения (All Skoda Octavia).NX), имеется по адресу:2020. Вот вы найдете блок предохранителей диаграммы Скода Октавия 2020, 2021, 2022, 2023, 2024, 2025 и 2026, получить информацию о расположении взрывателей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя).
Схема предохранителей Skoda Octavia mk4
Содержание
Сопоставимость пассажиров блок предохранителей
Сопоставимость пассажиров блок предохранителей
Расположение блока предохранителей

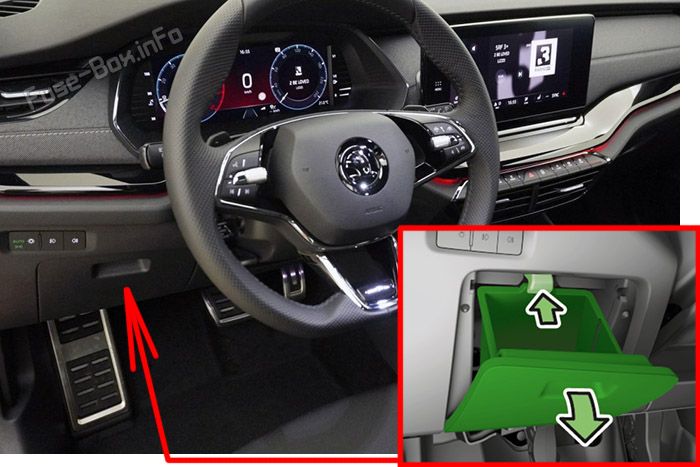

Левый двигатель: взрыватели расположены за кладовкой со стороны водителя. Открой хранилище, нажми кнопку и открой поднос.

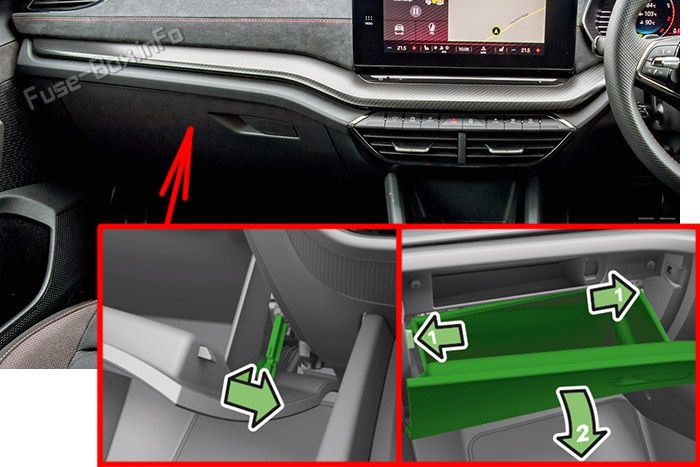

Правый ручной двигатель: - взрыватели в кладовке со стороны пассажира. Откройте хранилище, ослабьте тормозной стержень в хранилище, нажмите запирающие выступы, а хранилище свернет.

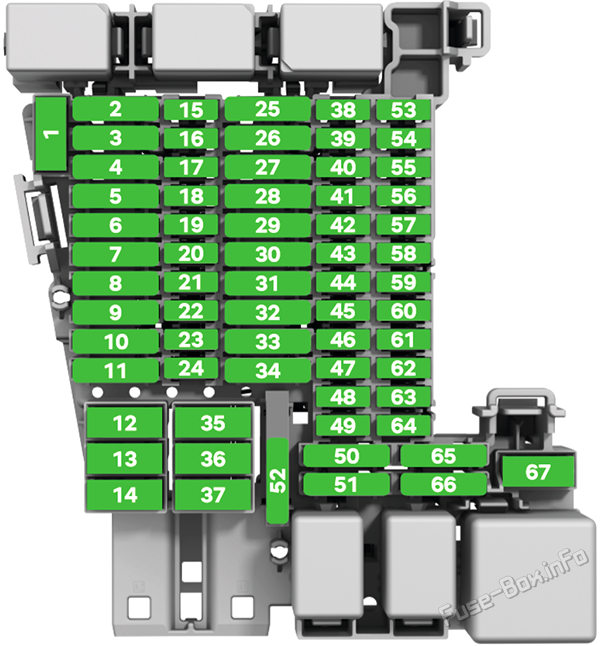

Схема блока предохранителей
| № | Потребитель |
|---|---|
| 1 | - |
| 2 | - |
| 3 | Запутанный сцепление |
| 4 | SCR (Ад Синий) |
| 5 | Селекторный рычаг (автоматическая трансмиссия) |
| 6 | Внутреннее освещение |
| 7 | Отопление передних сидений |
| 8 | Раздвижная/очищенная крыша/ |
| 9 | Централизованное блокирование, подъемник окон (левая сторона транспортного средства), левые внешние зеркала (нагрев, функция откидывания, установка зеркальной поверхности) |
| 10 | - |
| 11 | Запутанный сцепление |
| 12 | 2020-2023:: внешний свет транспортного средства, противотуманные огни справа, поднимающиеся тормозные огни, огни номерных знаков 2024-2026:: внешнее освещение транспортного средства; |
| 13 | Центральная блокировка (задние двери и крышка багажника, заливная горловина топливного бака), система омыва ветрового стекла, система очистки фар |
| 14 | Усилитель музыки |
| 15 | - |
| 16 | Подушки безопасности |
| 17 | 2020-2024: SCR (Ад синий) |
| 18 | замок рулевой колонки,KESSY (бесключная запирающая система) |
| 19 | Тематический блок инструментов, экстренный вызов, онлайновые услуги |
| 20 | 2020-2023:: телефонный ящик,USB соединения 2024-2026:: телефонный ящик,USB- порты спереди,USB портов с задней стороны |
| 21 | 2020-2023:: камера заднего вида, система обзора области (вид на экране) 2024-2026:: Камера заднего вида, система обзора области (вид на экране), парковка, блок связи " Кар2Х " , бесконтактное функционирование крышки ботинка, помощник по вопросам изменения полосы движения ( " Средняя помощь " ) |
| 22 | 2020-2025:: вентиляция сидений спереди, телематическое устройство 2026 Передняя камера для систем помощи, передние радиолокационные датчики, передние радиолокаторы, внутреннее зеркало заднего вида |
| 23 | 2020-2023:: внутреннее освещение спереди, микрофон, работа раздвижной/очищенной крыши 2026:: вентиляция передних сидений |
| 24 | Привод с приводом |
| 25 | Натяжитель ремня (спереди слева) |
| 26 | Централизованное блокирование, подъемник окон (с правой стороны транспортного средства), правые внешние зеркала (нагрев, функция вложения, установка зеркальной поверхности) |
| 27 | Натяжитель ремня (справа от передней части) |
| 28 | - |
| 29 | Запутанный сцепление |
| 30 | Система инфозащиты |
| 31 | Запутанный сцепление |
| 32 | Отопление сиденья (задний ход) |
| 33 | - |
| 34 | 2020-2023:: 230Воспоминание |
| 35 | 2020-2023:: внешнее освещение транспортного средства с левым противотуманным огнем 2024-2026:: внешнее освещение транспортного средства; |
| 36 | Кондиционирование воздуха |
| 37 | Блок электрического ботинка |
| 38 | - |
| 39 | Подогрев рулевого колеса |
| 40 | 2024-2026:: Тревога |
| 41 | Комбус данных |
| 42 | Автоматическая трансмиссия, передача |
| 43 | Кондиционирование переднего воздуха, кондиционирование заднего воздуха, вспомогательный обогревательный прибор (вспомогательное отопление), отопление заднего окна |
| 44 | 2020-2023:: Система помощи в изменении полосы движения (вспомогательная система), диагностическое соединение, датчик дождя и света, автоматическая регулировка фар, стояночный тормоз, система охранной сигнализации, выключатели, кнопки в центральной консоли 2024-2026 Переднее внутреннее освещение, диагностическая розетка, светодиод, автоматический контроль за наклоном фары, стояночный тормоз, сигнализация, выключатель, кнопки центральной консоли, микрофон, устройство управления наклоном/раздвижной крышей |
| 45 | Электроника рулевой колонки, рычаг управления под рулевым колесом |
| 46 | Просмотр информации, дисплей на голове |
| 47 | Адаптивная система контроля шасси (Adventive Chassis Control) DCC) |
| 48 | - |
| 49 | - |
| 50 | - |
| 51 | - |
| 52 | 12В Разъем в багажном отделении |
| 53 | 2020-2023:: Неконтактное функционирование крышки багажника |
| 54 | - |
| 55 | - |
| 56 | - |
| 57 | - |
| 58 | Помощь в организации стоянки, " Пак ассист " , передний радиолокационный датчик, передняя камера для систем помощи |
| 59 | 2020-2023 Стояночный тормоз, кондиционер, датчик заднего хода, внутреннее зеркало заднего вида, звукогенератор двигателя 2024-2026 Стояночный тормоз, кондиционер, задний датчик, внутреннее зеркало заднего вида |
| 60 | Диагностическая связь |
| 61 | Выключатель педали сцепления, запуск двигателя |
| 62 | 2020-2023: USB сзади,USB на внутреннем зеркале заднего вида 2024-2026: USB во внутреннем зеркале заднего вида |
| 63 | - |
| 64 | - |
| 65 | - |
| 66 | Очиститель заднего окна |
| 67 | Подогреваемое заднее окно |
Сопоставимость двигателей блок предохранителей
Сопоставимость двигателей блок предохранителей
Расположение блока предохранителей

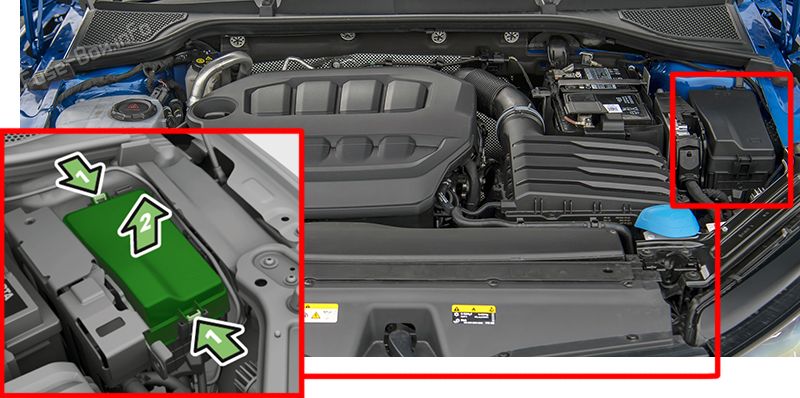

Одновременно нажмите на кнопку блокировки блок предохранителей- прикрыть и снять обложку.

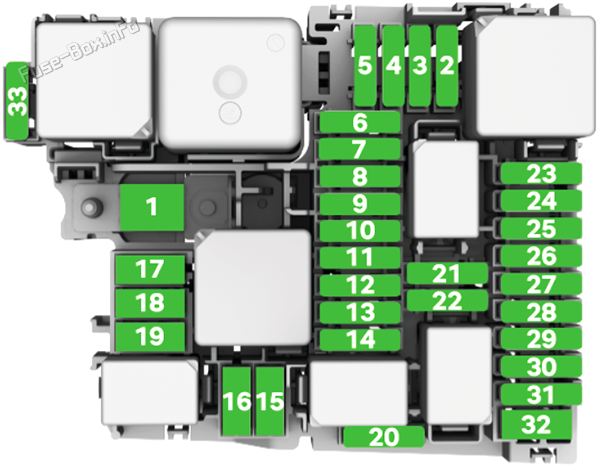

Схема блока предохранителей
| № | Потребитель |
|---|---|
| 1 | 2020-2023:: рулевое управление с механическим приводом* * Предохранитель может быть изменен только специализированной компанией! |
| 2 | 2020-2023:: Система помощи ESC, система управления двигателем, компоненты двигателя 2024-2026: ESC система помощи, система управления двигателем, компоненты двигателя, стартер-генератор (мГЭМ) |
| 3 | 2020-2023:: зажигание,CNG привод (привод природного газа - применяется к G-TEC- транспортные средства) 2024-2026:: зажигание |
| 4 | Левые фары |
| 5 | Правый фара |
| 6 | 2020-2023:: Система сигнализации |
| 7 | Автоматическая коробка передач |
| 8 | 2020-2023:: Тормозной сервопривод |
| 9 | Рог |
| 10 | Очиститель ветрового стекла (передняя часть) |
| 11 | - |
| 12 | Автоматическая коробка передач |
| 13 | 2020-2023:: Система помощи ESC |
| 14 | Вспомогательное отопление |
| 15 | Система помощи ESC |
| 16 | - |
| 17 | Отопление |
| 18 | Отопление |
| 19 | - |
| 20 | Локальная ось передней дифференциальной линии (VAQ) |
| 21 | Система управления двигателем |
| 22 | Запуск |
| 23 | Система управления двигателем |
| 24 | Элементы двигателя |
| 25 | Элементы двигателя |
| 26 | Элементы двигателя |
| 27 | 2020-2023:: Ламбда-датчики, фильтры частиц, датчик NOx 2024-2026:: элементы двигателя |
| 28 | Элементы двигателя |
| 29 | Топливный насос |
| 30 | - |
| 31 | - |
| 32 | Подогреваемое ветровое стекло |
| 33 | Отопление |
