Предохранители и реле Skoda Slavia 2022-2026
Схемы относятся к указанным годам и вариантам Skoda Slavia 2022-2026. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Skoda.
С субкомпактным седаном Skoda Slavia можно ознакомиться в Интернете.2022. В этой статье вы найдете блок предохранителей диаграммы Скода Славия 2022, 2023, 2024, 2025 и 2026, получить информацию о расположении взрывателей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя).
Схема предохранителей Skoda Slavia 2022-2026
Содержание
Сопоставимость пассажиров блок предохранителей
Сопоставимость пассажиров блок предохранителей

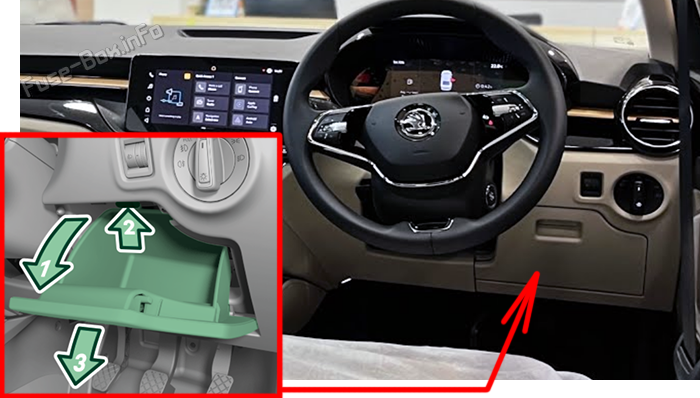

Расположение блока предохранителей
- Откройте хранилище со стороны водителя.
- Нажмите и держите защелку.
- Вытащи коробку.

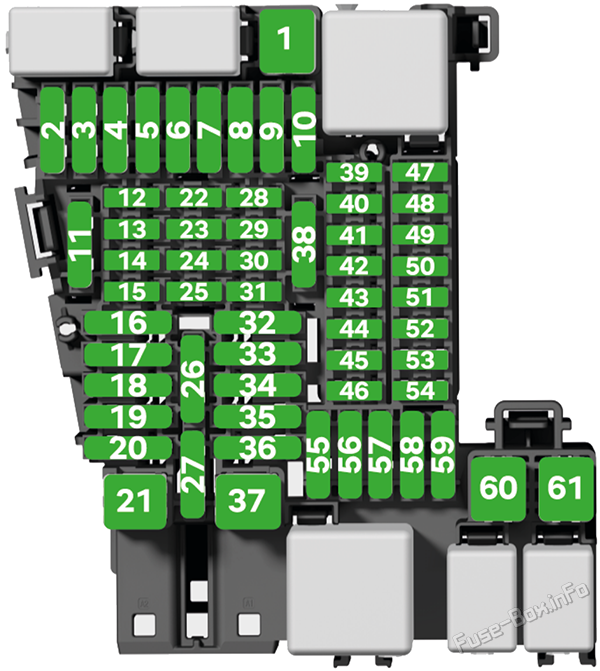

Схема блока предохранителей
| № | Потребитель |
|---|---|
| 3 | Усилитель музыки |
| 5 | Крыша |
| 6 | Централизованное блокирование |
| 7 | Вентиляция сидений |
| 12 | 2026:: Камера заднего вида |
| 13 | Выключатель, диагностическое соединение, датчик дождя, рычаг управления под рулевым колесом |
| 14 | Ветровые стеклоочистители и умывальники |
| 15 | Тематический блок документов |
| 16 | Огни |
| 17 | Окна с электрической энергией - окна справа, спереди + сзади |
| 18 | Ветровые стеклоочистители |
| 19 | Система инфозащиты |
| 20 | Подогреваемое заднее окно |
| 23 | 2022-2025:: Камера заднего вида |
| 24 | 2022-2023: USB- Объединения 2024-2025: USB розетки беспроводной зарядки |
| 25 | 2022-2025:: рычаг управления под рулевым колесом |
| 26 | Комбус данных |
| 28 | 2026: USB Детали, беспроводная связь |
| 29 | 2026:: рычаг управления под рулевым колесом |
| 30 | Зажигание (блокировка зажигания, кнопка запуска) |
| 31 | Кондиционирование воздуха, отопление |
| 32 | Замок электрической рулевой колонки, блокировка без ключей и система запуска |
| 33 | Окна с электрической энергией - окна слева, спереди + сзади |
| 34 | 2026:: 12В розетка |
| 35 | Огни |
| 36 | Рог |
| 37 | 2026:: Климатроническая |
| 38 | Внутреннее освещение, освещение кнопок, подсветка, ручная кондиционеризация воздуха, отопление |
| 39 | Система контроля за стоянкой автомобилей и круизных перевозок |
| 40 | Выключатель, фары, выравнивание фар, диагностическое разъем, задний выключатель света, рычаг управления под рулевым колесом, внутреннее зеркало |
| 41 | Регулировка внешнего зеркала, электрические окна - водитель |
| 42 | Выключатель педали сцепления, запуск двигателя |
| 43 | 2022:: стеклоочиститель заднего окна |
| 44 | Система подушки безопасности, подушка управления подушками безопасности |
| 45 | Крыша |
| 46 | Система охлаждения |
| 47 | 2022-2023:: Диагностическая связь, радио |
| 48 | 2022-2025:: блокировка электрической рулевой колонки, блокировка без ключей и система запуска |
| 50 | USB розетки |
| 51 | 2022-2023:: Диагностическая связь, радио |
| 52 | 2022-2025:: 12 вольтных розеток |
| 53 | 3.11.5 Тормозной блок зажигания, автоматическая коробка передач |
| 58 | Система омыва ветрового стекла |
| 60 | 2022:: Вентиляция 2023-2025:: Климатроническая |
| 61 | 2022:: кондиционирование воздуха 2023-2026:: Ручной кондиционер/нагреватель |
Сопоставимость двигателей блок предохранителей
Сопоставимость двигателей блок предохранителей

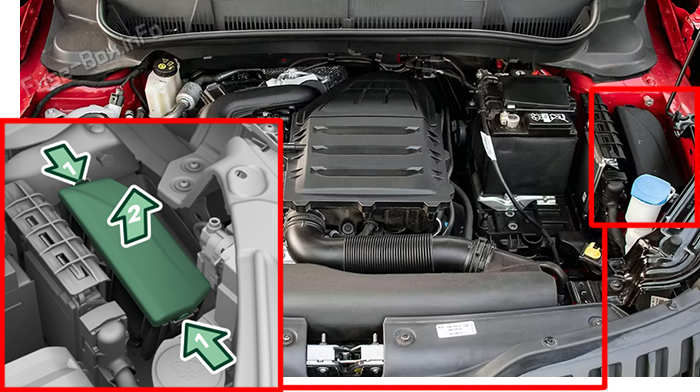

Расположение блока предохранителей
- Нажмите и держите защелку.
- Снимите обложку.

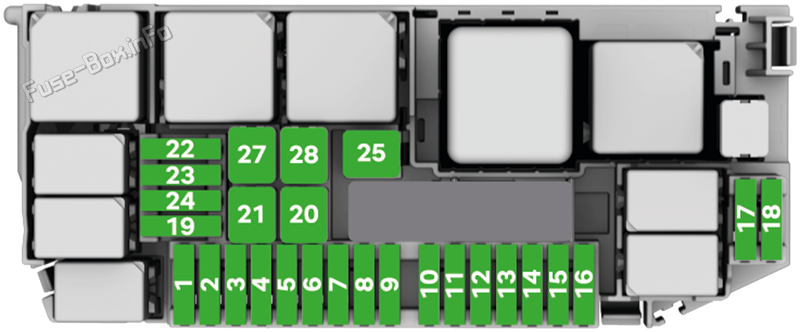

Схема блока предохранителей
| № | Потребитель |
|---|---|
| 1 | 4.3.1 Устройство управления двигателем |
| 2 | Насос охлаждения |
| 3 | Ламбда зонды |
| 4 | Топливный насос |
| 5 | вентилятор радиатора, датчик уровня масла и температуры масла |
| 6 | 3.2 Крутящиеся катушки зажигания |
| 7 | Тормозная система (вакуумный насос) |
| 8 | Впрыск топлива |
| 9 | Выключатель тормозного света |
| 10 | 12В Контроль за аккумуляторами транспортного средства |
| 12 | Кондиционирование воздуха |
| 14 | ESC, система управления двигателем, компоненты двигателя |
| 15 | Автоматическая коробка передач |
| 16 | 2026: ESC |
| 17 | Система управления двигателем |
| 18 | Запуск |
| 20 | ESC |
| 21 | 2022-2025: ESC 2026: вентилятор радиатора |
