Предохранители и реле Skoda Superb B9 3y 2024-2026
Схемы относятся к указанным годам и вариантам Skoda Superb B9 3y 2024-2026. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Skoda.
В этой статье мы рассматриваем Скоду Суперб четвертого поколения (Scoda Superb) B9/3Y), выпускается с:2024. Здесь вы найдёте схему блока предохранителей Skoda Superb и Superb iV 2024, 2025 и 2026, информацию о расположении предохранителей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя).
Схема предохранителей Skoda Superb B9
Содержание
Блок предохранителей в салоне
Блок предохранителей в салоне
Расположение блока предохранителей
Левый двигатель

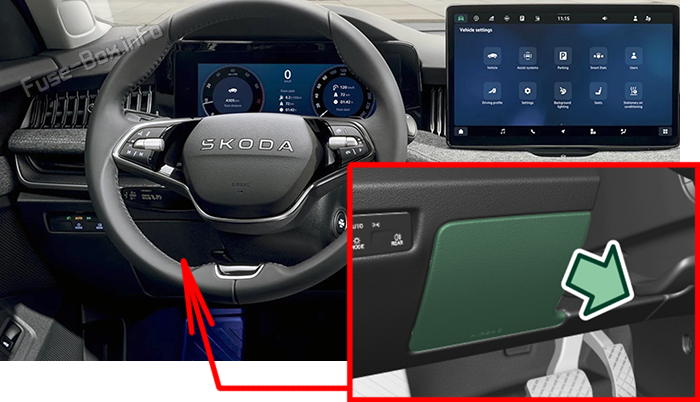

Открой блок предохранителей Прикрытие.
Правый ручной двигатель

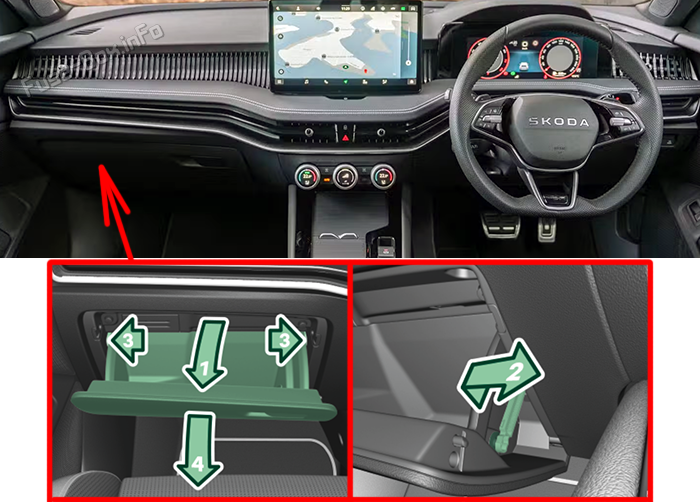

- Откройте бардачок со стороны пассажира.
- Отпусти щёлкнули.
- Нажмите боковые стенки коробки и держите их нажатой.
- Вытащи коробку.

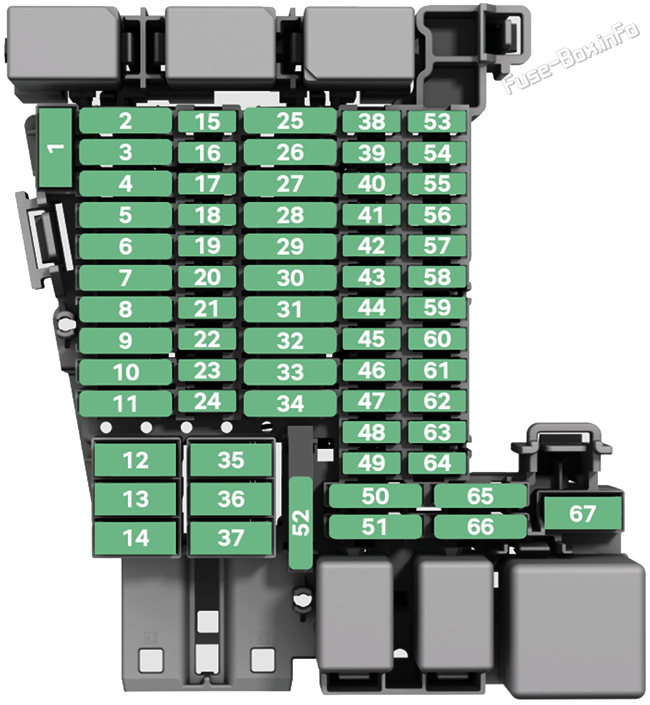

Схема блока предохранителей
| № | Потребитель |
|---|---|
| 3 | Скользящая скобка |
| 4 | SCR (Ад синий) |
| 5 | Регулятор коробки передач |
| 6 | Внутреннее освещение и подсветка |
| 7 | Отопление переднего сиденья |
| 8 | Раздвижная/очищенная крыша |
| 9 | Органы управления окнами (левостороннее), левое внешнее зеркало (нагрев, наклон, регулирование положения стекла), центральная блокировка (левостороннее) |
| 11 | Скользящая скобка |
| 12 | Внешние освещения транспортного средства |
| 13 | Центральная блокировка, стеклоочистители |
| 14 | Усилитель музыки |
| 16 | Подушки безопасности |
| 18 | KESSY (без ключа), блокировка рулевого колеса |
| 19 | Комбинация приборов, экстренный вызов, онлайновые услуги |
| 20 | USB Спереди и сзади, телефонный ящик |
| 21 | Радиолокационные датчики, система " Пак-Аксикс " , камера заднего вида, система наблюдения за окружающей средой (вид на экране), бесконтактное функционирование электрической крышки багажника, блок связи " Кар2Х " |
| 22 | Передняя камера для систем помощи, передние радиолокационные датчики, передние радиолокаторы |
| 23 | Переднее правое сиденье с функцией массажа, вентиляция переднего правого сиденья |
| 24 | Привод с приводом |
| 25 | Втягивающее устройство переднего левого ремня безопасности |
| 26 | Органы управления окнами (правая сторона), правое внешнее зеркало (нагрев, наклон, регулирование положения стекла), центральная блокировка (правая сторона) |
| 27 | Втягивающее устройство переднего правого ремня безопасности |
| 29 | Скользящая скобка |
| 30 | Система инфоканации |
| 31 | Скользящая скобка |
| 32 | Отопление заднего сиденья |
| 33 | Переднее левое сиденье с функцией массажа, вентиляция переднее левое сиденье |
| 35 | Внешние освещения транспортного средства |
| 36 | Вентилятор для отопления/ кондиционирования воздуха |
| 37 | 2024:: крышка багажника с электрическим управлением 2025-2026:: крышка багажника с электрическим управлением, крышка багажного отделения с электрическим управлением |
| 39 | Отопление рулевого колеса |
| 40 | Сигнализация |
| 41 | Автобус данных |
| 43 | 2024:: кондиционирование воздуха, независимое отопление, отопление заднего окна, мониторинг давления в шинах 2025-2026:: кондиционирование/нагревание воздуха, независимое отопление, отопление заднего окна, контроль давления в шинах, " умные динары " |
| 44 | Переднее внутреннее освещение, стояночный тормоз, датчик дождя и света, управление огнями, система сигнализации, диагностическое разъем, фары |
| 45 | 3.1.2 Рулевой рычаг под рулевым колесом |
| 46 | Система инфо-наблюдения, дисплей " Глава " |
| 47 | Адаптивная система контроля шасси (Adventive Chassis Control) DCC) |
| 48 | 2024-2025: USB зарядка - во внутреннем зеркале заднего вида |
| 52 | 12В розетки |
| 58 | Стоянка |
| 59 | 2024-2025:: внутреннее зеркало заднего вида с автоматическим диммингом, датчиком охлаждения воздуха, датчиком качества воздуха |
| 60 | 2024-2025 Диагностический разъём 2026 Диагностическая розетка, внутреннее зеркало заднего вида с датчиком автоматического разбавления, охлаждающей жидкости |
| 61 | Запуск |
| 62 | 2026: USB во внутреннем зеркале заднего вида |
| 66 | Задний стеклоочиститель |
| 67 | Отопление заднего окна |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
Расположение блока предохранителей

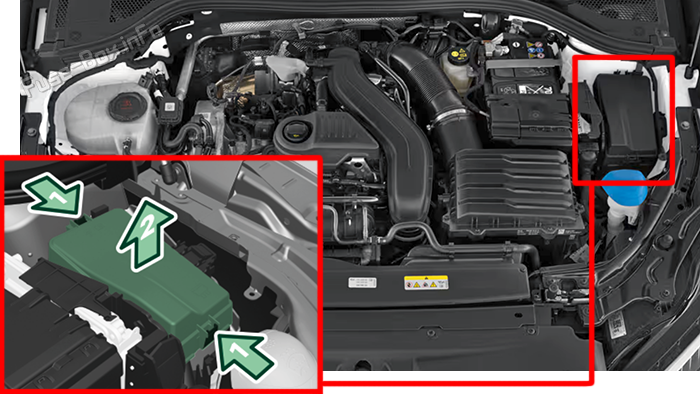

Нажмите и держите защелку, снимите крышку.

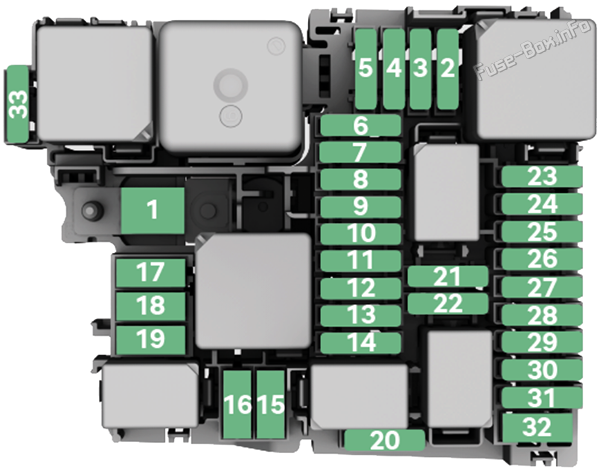

Схема блока предохранителей
