Предохранители и реле Smart Forfour (W454, 2004-2006)
Схемы относятся к указанным годам и вариантам Smart Forfour (W454, 2004-2006). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Smart.
Схема предохранителей Smart Forfour 2004-2006 гг.
Предохранитель прикуривателя (розетки) в Smart Forfour Это предохранитель №16 в блоке предохранителей панели приборов.
Оглавление

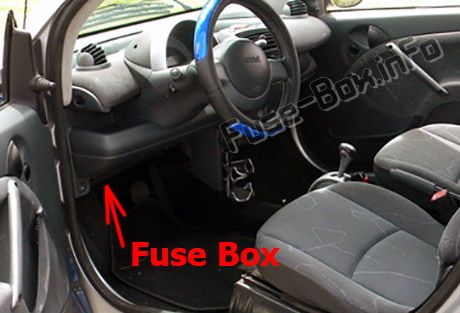

Расположение блока предохранителей
Блок предохранителей находится под панелью приборов (с левой стороны).

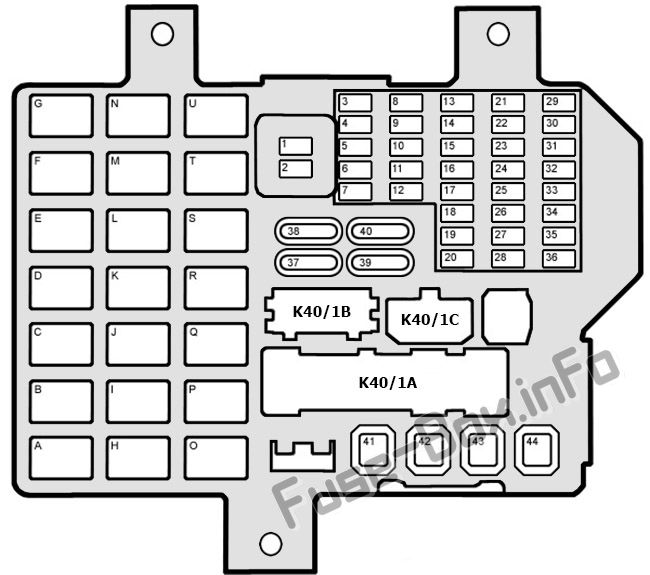

Схема блока предохранителей
| № | Описание | Amp |
|---|---|---|
| 1 | Освещение салона Блок управления верхней панели управления Левый блок управления SAM Датчик дождя/датчик света Приборный щиток Комбинированный переключатель Центральный блок управления шлюзом | 10 |
| 2 | Левый блок управления SAM/ETACS | 10 |
| 3 | Левый стояночный фонарь и задний фонарь | 7.5 |
| 4 | Правый стояночный огонь и задний фонарь | 7.5 |
| 5 | Передний стеклоочиститель | 20 |
| 6 | Устройство управления | 7.5 |
| 7 | Обогреватели наружных зеркал | 7.5 |
| 8 | Правый дальний свет | 10 |
| 9 | Левый дальний свет | 10 |
| 10 | Horn | 10 |
| 11 | Топливный насос | 15 |
| 12 | Бензин: Блок управления электроникой двигателя Реле двигателя Реле дроссельной заслонки | 20 |
| 13 | Розетка тягово-сцепного устройства (13-контактная), цепь 30 | 15 |
| 14 | Стеклянная раздвижная крыша | 20 |
| 15 | Мотор стеклоочистителя заднего стекла | 15 |
| 16 | Зажигалка | 15 |
| 17 | Задний противотуманный фонарь | 7.5 |
| 18 | Регулировка наружного зеркала | 7.5 |
| 19 | Дизель: блок управления ЭДГ | 15 |
| 20 | Дизель: блок управления ЭДГ Реле топливного насоса 2 Реле двигателя | 7.5 |
| 21 | Правый ближний свет | 10 |
| 22 | Левый ближний свет, регулировка угла наклона фар | 10 |
| 23 | Передняя противотуманная фара | 10/15 |
| 24 | Диагностический разъем центрального замка (2004 г.) | 15 |
| 25 | Розетка тягово-сцепного устройства (13-контактная), цепь 15 | 15 |
| 26 | Сигнальные огни поворота | 15 |
| 27 | Аудио/сабвуфер | 15 |
| 28 | Противоугонная система | 10 |
| 29 | Механическая коробка передач | 20 |
| 30 | Диагностический разъем, центральный замок (2005-2006) | 15 |
| 31 | Стоп-сигналы Выключатель стоп-сигналов (4-контактный) | 15 |
| 32 | Блок управления системой кондиционирования, 12 вольт | 7.5 |
| 33 | Блок управления ЕСП Блок управления усилителем рулевого управления Блок управления системами безопасности (подушки безопасности) | 7.5 |
| 34 | Бензин: Катушки зажигания | 10 |
| 35 | блок управления ЭДГ Реле топливного насоса 1 | 7.5 |
| 36 | Фонари заднего хода | 7.5 |
| 37 | Обогрев заднего стекла | 30 |
| 38 | Подогрев сиденья | 30 |
| 39 | Дизель: блок управления ЭДГ | 30 |
| 40 | Вентилятор отопителя | 40 |
| 41 | Выключатель зажигания/стартера | 40 |
| 42 | Электрические стеклоподъемники Насос системы очистки фар | 40 |
| 43 | Двигатель вентилятора охлаждающей жидкости двигателя | 40 |
| 44 | Блок управления электронного модуля рычага селектора (с коробкой передач 717.474, 717.475) | 40 |
| Реле | ||
| A | Реле стеклоподъемника | |
| B | Реле звукового сигнала | |
| C | Реле топливного насоса 2 | |
| D | Реле задних противотуманных фар | |
| E | Реле стартера | |
| F | Реле бензинового/дизельного двигателя | |
| G | Генератор предварительного возбуждения | |
| H | Реле 1 ступени вентилятора | |
| I | Реле противотуманных фар | |
| J | Реле нагревателя | |
| K | Реле топливного насоса 1 | |
| L | Реле передачи | |
| M | Тягово-сцепной мост | |
| N | Бесплатно (резервное реле) | |
| O | Реле 2 ступени вентилятора | |
| P | Реле системы очистки фар | |
| Q | Реле обогревателя заднего стекла | |
| R | Мост с подогревом сидений | |
| S | Реле ближнего света | |
| T | Реле дальнего света | |
| U | Реле дроссельной заслонки (только с двигателями 134.910, 135.930/950) |
