Предохранители и реле Smart Fortwo / Forfour (W453, 2014-2018..)
Схемы относятся к указанным годам и вариантам Smart Fortwo / Forfour (W453, 2014-2018..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Smart.
Схема предохранителей Смарт Фортво/Форфур 2014-2018…
Предохранитель прикуривателя (розетки) в Smart Fortwo / Forfour Предохранитель №12 в блоке предохранителей в салоне.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

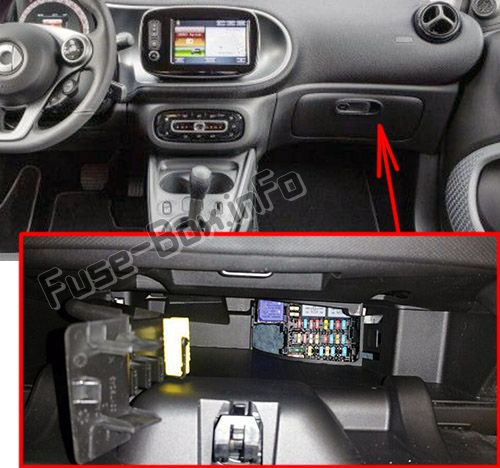

Расположение блока предохранителей
Блок предохранителей находится в перчаточном ящике, за крышкой.

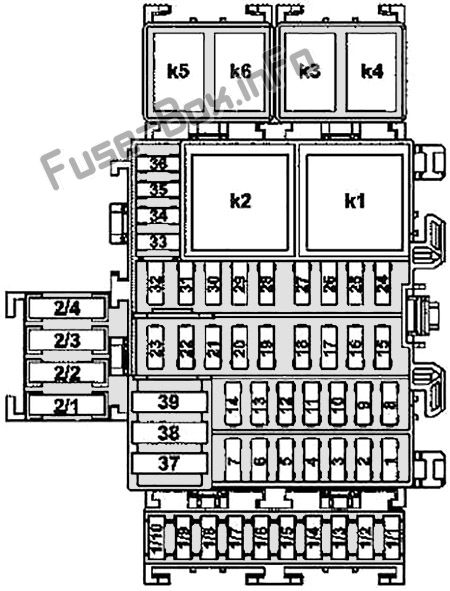

Схема блока предохранителей
| № | Описание | Amp |
|---|---|---|
| 1 | Электрическое соединение заднего багажника на крыше | 20 |
| 2 | Запасной | — |
| 3 | Запасной | — |
| 4 | Запасной | — |
| 5 | Блок управления SAM со стороны водителя | 25 |
| 6 | Блок управления SAM со стороны водителя | 25 |
| 7 | Блок управления SAM со стороны водителя | 25 |
| 8 | Центральный блок управления SAM Радио Муфта радиоприемника для клеммы 15 R | 15 |
| 9 | Запасной | — |
| 10 | Horn | 15 |
| 11 | Датчик аккумуляторной батареи и блок управления SAM со стороны водителя | 5 |
| 12 | Передний прикуриватель с подсветкой пепельницы | 15 |
| 13 | Запасной | — |
| 14 | Двигатель внутреннего сгорания: Автоматическая коробка передач защищена соединительной втулкой для контура 30 Диагностический разъем Электромобиль: Гильза разъема цепи 30 с предохранителем Диагностический разъем | 20 |
| 15 | Поставка соединительной муфты цепи 30 с предохранителем | 15 |
| 16 | Двигатель внутреннего сгорания Электроника двигателя защищена соединительной муфтой для контура 30 Электромобиль: Поставка соединительной муфты цепи 30 с предохранителем | 5 |
| 17 | Питание защищено соединительной муфтой для контура 30 | 15 |
| 18 | Выключатель стоп-сигналов | 10 |
| 19 | Переключатель регулировки наружного зеркала заднего вида | 5 |
| 20 | Транспондерная катушка Блок управления электронной программой курсовой устойчивости и выключатель стоп-сигнала Защищенный штекерный разъем для контура 30 | 3 |
| 21 | Функции освещения защищены соединительной муфтой для контура 30 | 10 |
| 22 | Датчик угла поворота рулевого колеса Блок управления коробкой передач с двойным сцеплением | 5 |
| 23 | Запасной | — |
| 24 | Центральный блок управления SAM | 15 |
| 25 | Центральный блок управления SAM | 10 |
| 26 | Центральный блок управления SAM | 15 |
| 27 | Центральный блок управления SAM | 20 |
| 28 | Блок управления SAM со стороны водителя | 10 |
| 29 | Блок управления SAM со стороны водителя | 10 |
| 30 | Комбинированный переключатель Сирена сигнализации Поставка разъемной втулки цепи 30 с предохранителем (электромобиль) | 15 |
| 31 | Комбинация приборов и дополнительные приборы | 10 |
| 32 | Запасной | — |
| 33 | Блок управления дополнительной системой пассивной безопасности | 5 |
| 34 | Комбинированный переключатель | 5 |
| 35 | Блок управления электроусилителем руля | 5 |
| 36 | Центральный блок управления SAM | 5 |
| 37 | Блок управления SAM со стороны водителя | 30 |
| 38 | Электромагнитный выключатель питания кондиционера | 40 |
| 39 | Двигатель внутреннего сгорания Стартер, Через реле стартера | 30 |
| 39 | Электромобиль: Двигатель вентилятора | 40 |
| 1/1 | Электромобиль: Цепь электромобиля 30 соединительная муфта питания | 10 |
| 1/2 | Электромобиль: Блок управления вакуумным насосом усилителя тормозов Блок управления силовой электроникой | — |
| 1/3 | Запасной | — |
| 1/4 | Блок управления усилителем звуковой системы | 20 |
| 1/5 | Двигатель внутреннего сгорания: Блок управления коробкой передач с двойным сцеплением Электромобиль: Блок управления электроприводом | 5 |
| 1/6 | Электродвигатель левого переднего стеклоподъемника и электродвигатель правого переднего стеклоподъемника | 25 |
| 1/7 | Левое наружное зеркало с электрической регулировкой и обогревом и правое наружное зеркало с электрической регулировкой и обогревом | 5 |
| 1/8 | Электромобиль: Блок управления подогревом сиденья переднего пассажира Блок управления подогревом сиденья водителя | 25 |
| 1/9 | Запасной | — |
| 1/10 | Электромобиль: Реле обогрева рулевого колеса | — |
| 2/1 | Поставка привода управления складным верхом | 20 |
| 2/2 | Поставка привода управления складным верхом | 20 |
| 2/3 | Запасной | — |
| 2/4 | Запасной | — |
| Реле | ||
| K1 | Реле обогрева заднего стекла/наружных зеркал | |
| K2 | Реле переднего стеклоподъемника | |
| K3 | Реле сдвижной крыши | |
| K4 | Реле передних фар | |
| K5 | Реле стартера | |
| K6 | Эстафета фанфар | |
| K | Электромобиль: Реле обогрева рулевого колеса |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

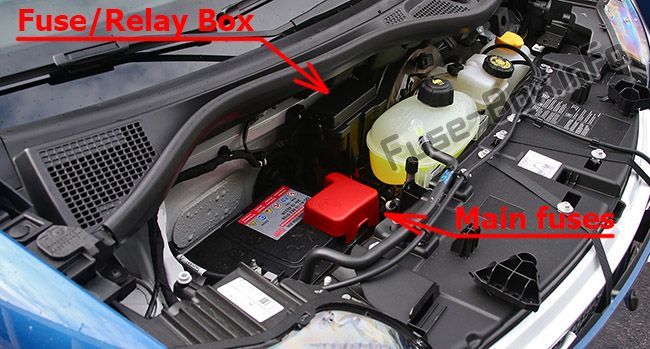

Расположение блока предохранителей

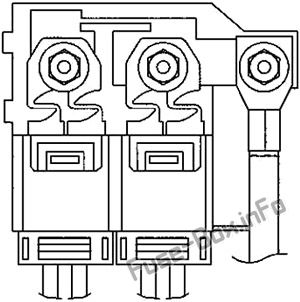

Главные предохранители (зажим аккумулятора)
| № | Описание | Amp |
|---|---|---|
| F1 | Двигатель внутреннего сгорания: Электрический предохранитель 3A (F108f3A) и электрический предохранитель 3B (F108f3B) Электромобиль: Блок предохранителей и реле питания (F1) Блок управления DC/DC преобразователем | 200 |
| F2A | Питание модуля предохранителей и реле салона автомобиля (F2) Защищенный штекерный разъем для контура 30 Соединительная втулка для контура 30 | 70 |
| F2B | Блок управления электроусилителем руля | 60 |
| F3A | Питание модуля предохранителей и реле салона автомобиля (F2) Замок зажигания Защищенный штекерный разъем для контура 30 Соединительная втулка для контура 30 | 70 |
| F3B | Блок управления электронной программой стабилизации | 50 |

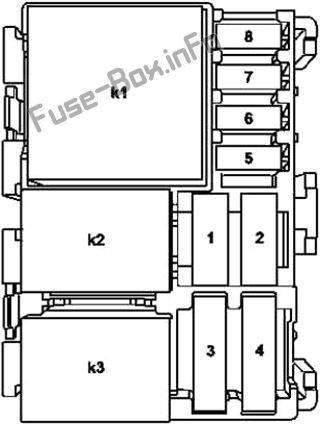

Модуль предохранителей/реле
| № | Описание | Amp |
|---|---|---|
| 1 | Модуль реле двигателя внутреннего сгорания | Диод |
| 2 | Поставка реле вакуумного насоса (для США) | Диод |
| 3 | Топливный насос с датчиком уровня заполнения и датчиком температуры | 20 |
| 4 | Поставка соединительной муфты цепи 30 с предохранителем | 25 |
| 5 | Поставка соединительных гильз для контура 87 | 15 |
| 6 | Реле компрессора хладагента | 15 |
| 7 | Fan Через реле вентилятора | 10 |
| 8 | Блок управления коробкой передач с двойным сцеплением | 10 |
| Реле | ||
| K1 | Реле цепи 87 функции двигателя | |
| K2 | Реле вентилятора | |
| K3 | Катушки зажигания/реле включения топливного насоса | |
| K4 | - |
| № | Описание | Amp |
|---|---|---|
| 1 | Запасной | - |
| 2 | Датчик распознавания режима коробки передач Блок управления электроприводом | 15 |
| 3 | Реле вентилятора двигателя привода электромобиля | 40 |
| 4 | Реле насосов охлаждающей жидкости системы охлаждения аккумуляторной батареи | 30 |
| 5 | Насос охлаждающей жидкости системы охлаждения аккумуляторной батареи | 15 |
| 6 | Действительно для электромобиля: Блок управления системой управления аккумуляторной батареей Блок управления электроприводом | 5 |
| 7 | Гильза разъема питания блока управления силовой электроникой | 20 |
| 8 | Гильза разъема питания цепи 87 | 15 |
| Реле | ||
| K1 | Реле цепи 87 функции двигателя | |
| K2 | Реле вентилятора | |
| K3 | Катушки зажигания/реле включения топливного насоса | |
| K4 | Реле насосов охлаждающей жидкости системы охлаждения аккумуляторной батареи |

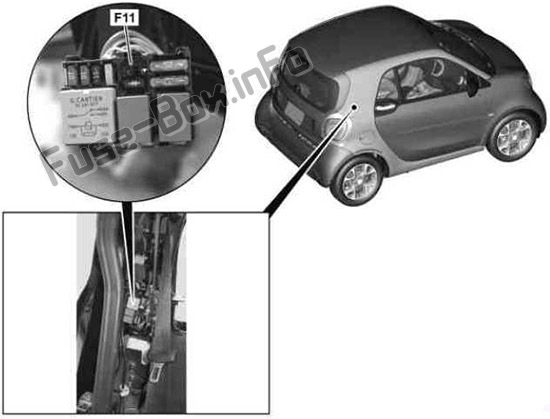

Задний модуль предохранителей/реле

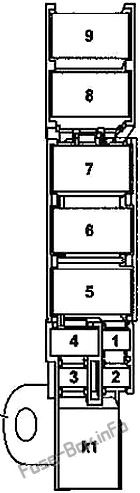

Задний модуль предохранителей/реле
| № | Описание | Amp |
|---|---|---|
| 1 | Обогрев заднего стекла над реле обогрева заднего стекла/наружных зеркал | 30 |
| 2 | Двигатель внутреннего сгорания: Блок управления подогревом сиденья переднего пассажира Блок управления подогревом сиденья водителя Электромобиль: Блок управления вакуумным насосом усилителя тормозов | 30 |
| 3 | Поставка блока управления электронной программой курсовой устойчивости | 25 |
| 4 | Электромобиль: Запасной Электрический предохранитель 1 и электрический предохранитель 2 | 40 |
| 4 | Двигатель внутреннего сгорания: Реле сдвижной крыши | 25 |
| 5 | Питание модуля предохранителей и реле двигателя внутреннего сгорания | 60 |
| 6 | Двигатель внутреннего сгорания: Блок управления коробкой передач с двойным сцеплением Защищенный штекерный разъем для контура 30 | 50 |
| 6 | Электромобиль: питание модуля предохранителей и реле в салоне автомобиля. | 40 |
| 7 | Мотор вентилятора Реле вентилятора | 30 |
| 7 | Электромагнитный переключатель вентилятора Охлаждение двигателя внутреннего сгорания ДВС | 30 |
| 8 | Запасной | — |
| 9 | Двигатель внутреннего сгорания: Насос подачи вторичного воздуха (для США) Электромобиль: Нагреватель для высоковольтной батареи Реле перегрева высоковольтной батареи | 60 |
| K1 | Реле вентилятора |
