Предохранители и реле Smart Fortwo (W450, 1998-2002)
Схемы относятся к указанным годам и вариантам Smart Fortwo (W450, 1998-2002). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Smart.
Схема предохранителей Smart Fortwo 1998-2002 гг.
Предохранитель прикуривателя (розетки) в Smart Fortwo Это предохранитель №12 в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей на приборной панели
Блок предохранителей на приборной панели

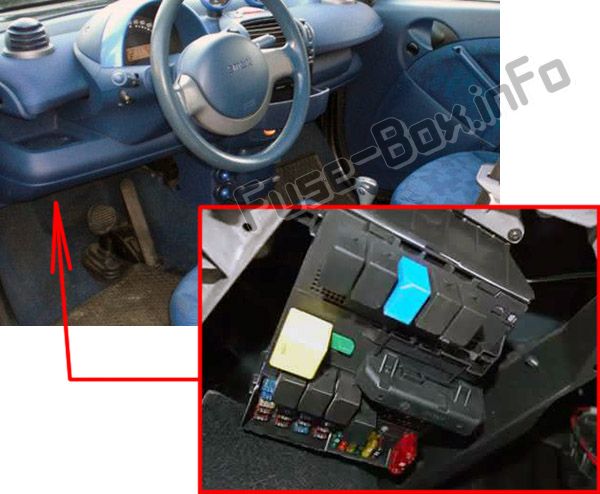

Расположение блока предохранителей
Блок предохранителей находится под панелью приборов (с левой стороны).

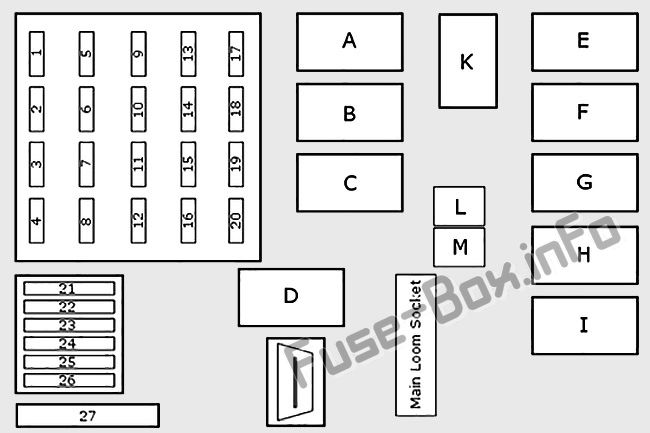

Схема блока предохранителей
| № | Описание | A |
|---|---|---|
| 1 | Правый стояночный фонарь и задний фонарь, подсветка приборов, подсветка номерного знака | 7.5 |
| 2 | Левый стояночный фонарь и задний фонарь | 7.5 |
| 3 | Передняя противотуманная фара | 15 |
| 4 | Задний противотуманный фонарь | 7.5 |
| 5 | Левый ближний свет с регулировкой угла наклона фар | 7.5 |
| 6 | Правый ближний свет с регулировкой угла наклона фар | 7.5 |
| 7 | Левый дальний свет, индикатор дальнего света | 7.5 |
| 8 | Правый дальний свет | 7.5 |
| 9 | Бензин от 16.11.99: Катушка зажигания, стартер Дизель от 16.11.99: Стартер | 25 |
| 10 | Лампы поворотников, стоп-сигналы | 15 |
| 11 | Радио, навигационная система, CD-чейнджер, комбинация приборов, тахометр, лампа заднего хода, автоматическое распознавание детского сиденья, диагностический разъем, выключатель усилителя отопителя PTC (дизель) | 15 |
| 12 | розетка 12 вольт | 15 |
| 13 | Задний плафон освещения салона, диагностический разъем | 15 |
| 14 | Радио, навигационная система, CD-чейнджер | 15 |
| 15 | Модули управления: комбинация приборов, ZEE, центральный замок, охранная сигнализация, дистанционное отпирание крышки багажника, передний плафон освещения салона | 7.5 |
| 16 | Центральный замок, консоль безопасности, часы, звуковой сигнал, дистанционное отпирание крышки багажника, освещение салона | 15 |
| 17 | Мотор стеклоочистителя заднего стекла | 15 |
| 17 | Кабриолет: сиденья с подогревом | 25 |
| 18 | Сиденья с подогревом | 25 |
| 18 | Кабриолет: двигатель с откидным верхом | 25 |
| 19 | Кабриолет: двигатель с откидным верхом | 25 |
| 19 | Стеклянная раздвижная крыша | 15 |
| 20 | Бензин: Модуль управления двигателем | 7.5 |
| 21 | Обогрев заднего стекла, вентилятор двигателя | 30 |
| 22 | от 16.11.99: Система переключения передач, блок реле цепи 30 | 40 |
| 22 | до 15.11.99: Поворотники, стоп-сигналы | 15 |
| 23 | Вентилятор отопителя | 20 |
| 24 | Левый и правый электростеклоподъемники | 30 |
| 25 | Передний стеклоочиститель, насос омывателя, задний стеклоочиститель | 20 |
| 26 | Модули управления: ABS, подушка безопасности, ZEE | 7.5 |
| 27 | ABS | 50 |
| Реле | ||
| A | Реле противотуманных фар | |
| B | до 15.11.99: Реле размыкания ЦЗ от 16.11.99: Реле дистанционного открывания багажника | |
| C | до 15.11.99: Реле включения CL с 16.11.99: Реле прерывистого режима стеклоочистителя заднего стекла | |
| D | Реле звукового сигнала | |
| E | до 15.11.99: Реле дистанционного открывания багажника по состоянию на 16.11.99: Вентилятор отопителя, стеклоподъемники и предохранительное реле | |
| F | Реле обогрева заднего стекла | |
| G | Реле вентилятора двигателя | |
| H | Реле указателя левого поворота | |
| I | Реле указателя правого поворота | |
| K | до 15.11.99: Вентилятор отопителя, стеклоподъемники и предохранительное реле с 16.11.99: Реле прерывистого режима стеклоочистителя переднего стекла | |
| L | Реле фар | |
| M | Реле фар |
Блок предохранителей под левым сиденьем
Блок предохранителей под левым сиденьем

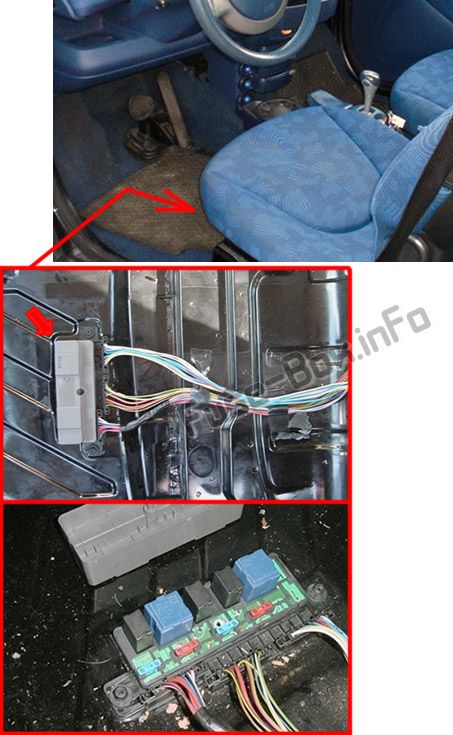

Расположение блока предохранителей
Находится под ковриком под левым сиденьем

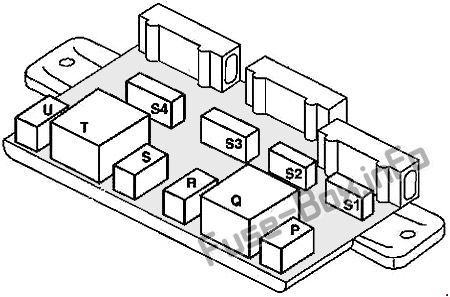

Схема блока предохранителей
| № | Описание | A |
|---|---|---|
| S1 | Охладитель наддувочного воздуха, магнитная муфта компрессора хладагента | 15 |
| S2 | Топливный насос | 10 |
| S3 | Бензин: Форсунки, MEG Дизель: форсунки, электрическое отключение, клапан давления | 15 |
| S4 | Бензин: клапан вентиляции бака, кислородный датчик Дизель: контроль времени накаливания | 10 |
| Реле | ||
| P | Реле электрического топливного насоса | |
| Q | Реле автоматической коробки передач | |
| R | Главное реле | |
| S | Реле вентилятора охладителя наддувочного воздуха | |
| T | Реле стартера | |
| U | Реле магнитной муфты компрессора кондиционера |
