Предохранители и реле Smart Fortwo (W450, 2002-2007)
Схемы относятся к указанным годам и вариантам Smart Fortwo (W450, 2002-2007). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Smart.
Схема предохранителей Smart Fortwo 2002-2007 гг.
Предохранитель прикуривателя (розетки) в Smart Fortwo Предохранитель №21 в блоке предохранителей панели приборов.
Оглавление

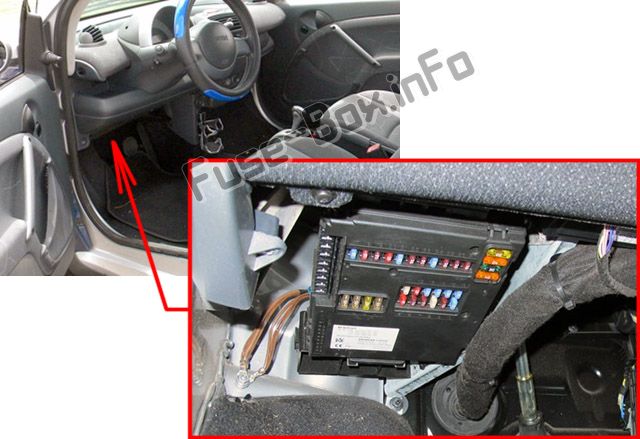

Расположение блока предохранителей
Блок предохранителей находится под панелью приборов (с левой стороны).

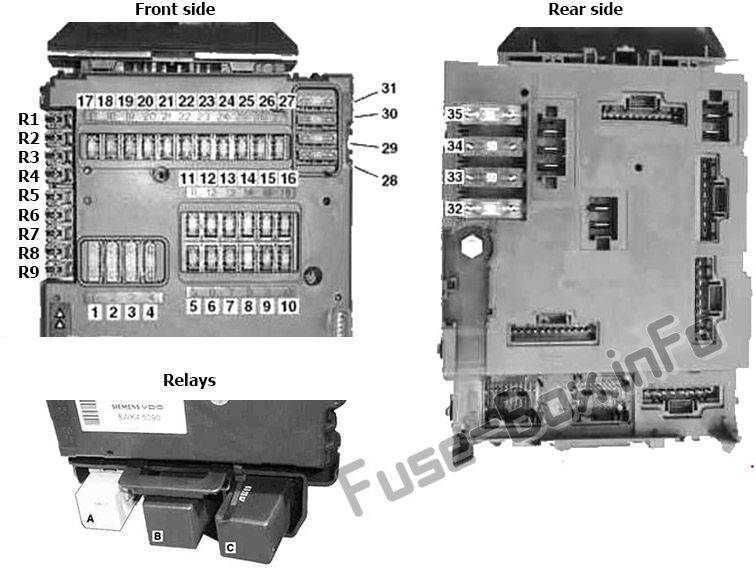

Схема блока предохранителей
| № | Описание | Amp |
|---|---|---|
| 1 | Стартер | 25 |
| 2 | Стеклоочиститель, насос омывателя | 20 |
| 3 | Вентилятор отопителя Подогрев сидений, только с подогревом сидений | 20 |
| 4 | Левый/правый стеклоподъемник | 30 |
| 5 | Ближний свет, дальний свет, передняя противотуманная фара, задний фонарь, фонарь заднего хода | 7.5 |
| 6 | Правый стояночный фонарь/задний фонарь, подсветка номерного знака Правый боковой габаритный фонарь, только для Канады | 7.5 |
| 7 | Левый стояночный фонарь/задний фонарь, стояночный фонарь Левый габаритный фонарь, только для Канады | 7.5 |
| 8 | Главное реле двигателя, цепь 87/3 | 20 |
| 9 | Главное реле двигателя, цепь 87/2 | 10 |
| 10 | Главное реле двигателя, цепь 87/1 | 15 |
| 11 | Комбинация приборов, консоль безопасности, разъем канала передачи данных Звуковой сигнал, только со спортивным кожаным рулевым колесом с системой клавишных переключателей на рулевом колесе | 7.5 |
| 12 | Радио CD, внутреннее освещение | 15 |
| 13 | Передняя противотуманная фара | 15 |
| 14 | Блок управления ЕСП | 25 |
| 15 | Двигатель вентилятора наддувочного воздуха Компрессор кондиционера, только с системой кондиционирования Plus | 15 |
| 16 | Электрический топливный насос | 10 |
| 17 | Стеклоочиститель заднего стекла (fortwo купе) | 15 |
| 18 | Блок управления ESP, блок управления системами пассивной безопасности | 7.5 |
| 19 | Регулировка наружных зеркал, только для наружных зеркал с электрорегулировкой и подогревом | 7.5 |
| 20 | Радио, комбинация приборов, тахометр, разъем канала передачи данных, лампа заднего хода, CD-чейнджер | 15 |
| 21 | Внутренняя розетка Прикуриватель, только с набором для курения | 15 |
| 22 | Правый ближний свет | 7.5 |
| 23 | Левый ближний свет | 7.5 |
| 24 | Правый дальний свет | 7.5 |
| 25 | Левый дальний свет, контрольная лампа дальнего света | 7.5 |
| 26 | Стоп-сигналы | 15 |
| 27 | Блок управления электроникой двигателя MEG, блок управления двигателем EDG | 7.5 |
| 28 | Обогреватель заднего стекла (fortwo купе), электродвигатель вентилятора охлаждения | 30 |
| 29 | Мягкий верх (fortwo кабриолет) Стеклянная сдвижная крыша с электроприводом (начиная с 2005 модельного года) | 30 |
| 30 | Блок управления электронным модулем рычага селектора | 40 |
| 31 | Звуковой сигнал, центральный замок, дистанционное открывание крышки багажника | 30 |
| 32 | Насос впрыска вторичного воздуха (управление выбросами) | 30 |
| 33 | Замок зажигания | 50 |
| 34 | Блок управления ESP (N47-5) | 50 |
| 35 | Блок управления усилителем рулевого управления (N68) | 30 |
| R1 | Стеклянная сдвижная крыша с электроприводом (до 2004 модельного года) | 15 |
| R2 | Многофункциональный блок управления, только для Канады | 5 |
| R3 | Не используется | — |
| R4 | Не используется | — |
| R5 | Многофункциональный блок управления, только для Канады | 15 |
| R6 | Не используется | — |
| R7 | Не используется | — |
| R8 | Мягкий верх (fortwo кабриолет) | 25 |
| R9 | Сиденья с подогревом | 25 |
| Реле | ||
| A | Реле противотуманных фар | |
| B | Блок управления подогревом левого сиденья | |
| C | Блок управления подогревом правого сиденья |

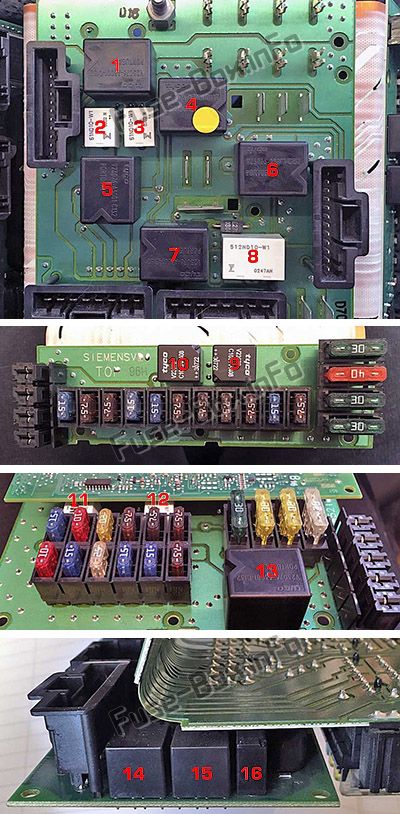

Реле внутри блока предохранителей

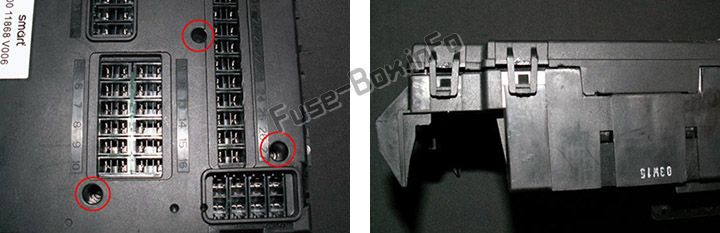

Чтобы открыть блок предохранителей, отверните три винта Torx10 и отсоедините все пластиковые зажимы снаружи.
| № | Предохранители | Посылает энергию на... |
|---|---|---|
| 1 | 8, 9, 10 | Клапан продувки испарителя Z36 и Z35 |
| 2 | Мотор переднего стеклоочистителя | |
| 3 | Мотор заднего стеклоочистителя | |
| 4 | 32 | Нагнетательный насос вторичного воздуха |
| 5 | 1 | Пусковой двигатель |
| 6 | Z24 | |
| 7 | Обогрев заднего стекла и боковых зеркал | |
| 8 | Мотор(ы) с мягким верхом | |
| 9 | 24, 25 | Фары дальнего света |
| 10 | 22, 23 | Фары ближнего света |
| 11 | 5, 11, 12, 13, 14, 15, 16 | ECU, переключатель света, спидометр, кнопки приборной панели, OBD, CD, внутреннее освещение, противотуманные фары, контроллер ESP, кондиционер, наддув/интеркулер, топливный насос |
| 12 | 6, 7 | Топливный насос, габаритные огни, замок багажника, задние фонари |
| 13 | 3, 4 | Вентилятор отопителя, подогрев сидений, электрические стеклоподъемники |
| 14 | 31 | Центральный замок |
| 15 | Horn | |
| 16 | Выпуск загрузки |
