Предохранители и реле Smart Roadster (2003-2006)
Схемы относятся к указанным годам и вариантам Smart Roadster (2003-2006). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Smart.
Расположение предохранителей Smart Roadster 2003-2006 гг.
Предохранитель прикуривателя (розетки) в Smart Roadster Предохранитель №21 в блоке предохранителей панели приборов.
Оглавление

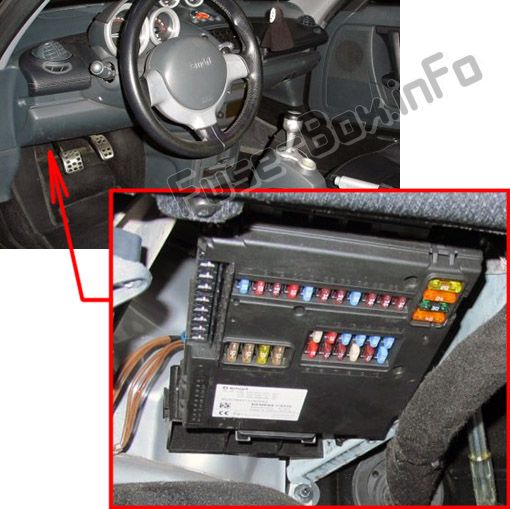

Расположение блока предохранителей
Блок предохранителей находится под панелью приборов (с левой стороны).

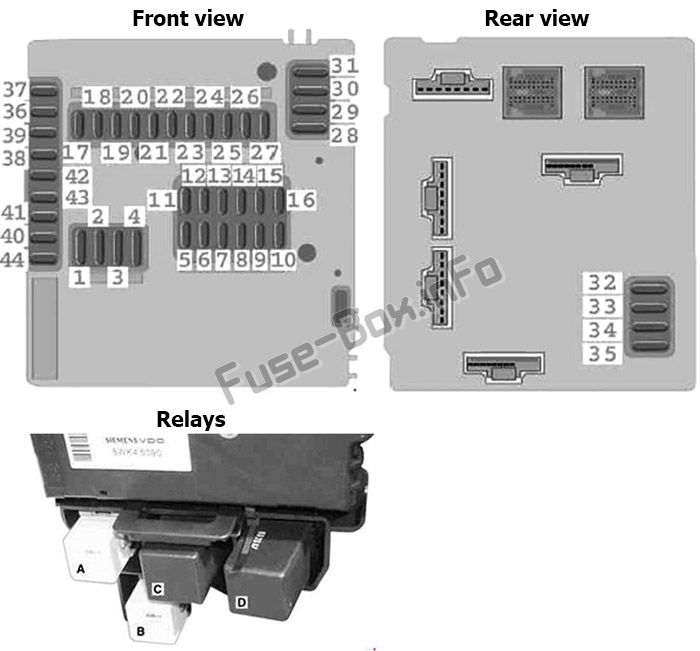

Схема блока предохранителей
| № | Описание | Amp |
|---|---|---|
| 1 | Стартер | 25 |
| 2 | Стеклоочистители, насос омывателя | 20 |
| 3 | Вентилятор отопителя, подогрев сидений | 20 |
| 4 | Электрические стеклоподъемники | 30 |
| 5 | Выключатель | 7.5 |
| 6 | Габаритные огни/задние фонари, прав. | 7.5 |
| 7 | Габаритные огни/задние фонари, левый | 7.5 |
| 8 | Главное реле клеммы 87/3 (двигатель) | 20 |
| 9 | Главное реле клеммы 87/2 (двигатель) | 10 |
| 10 | Главное реле клеммы 87/1 (двигатель) | 15 |
| 11 | Комбинация приборов, комбинация безопасности, OBD, звуковой сигнал (только со спортивным кожаным рулевым колесом с системой переключателей на рулевом колесе) | 7.5 |
| 12 | Радио CD, внутреннее освещение | 15 |
| 13 | Противотуманные фары | 15 |
| 14 | Клапаны ЭЦН | 25 |
| 15 | Охладитель наддувочного воздуха, компрессор кондиционера | 15 |
| 16 | Электрический топливный насос | 10 |
| 17 | Стеклоочиститель заднего стекла | 15 |
| 18 | Устройство срабатывания подушек безопасности, ESP | 7.5 |
| 19 | Регулировка зеркала | 7.5 |
| 20 | Радио, CD, комбинация приборов, тахометр, OBD, лампа заднего хода, CD-чейнджер | 15 |
| 21 | Розетка, прикуриватель | 15 |
| 22 | Ближний свет, правый | 7.5 |
| 23 | Ближний свет, левый | 7.5 |
| 24 | Дальний свет, правый | 7.5 |
| 25 | Дальний свет, левый/комбинированный свет | 7.5 |
| 26 | Стоп-сигнал | 15 |
| 27 | Блок управления двигателем | 7.5 |
| 28 | Обогреватель заднего стекла/вентилятор двигателя | 30 |
| 29 | Мягкий верх | 30 |
| 30 | Механическая коробка передач | 40 |
| 31 | Звуковой сигнал, центральный замок, дистанционное отпирание крышки багажника | 30 |
| 32 | Насос впрыска вторичного воздуха (управление выбросами) | 30 |
| 33 | Замок зажигания | 50 |
| 34 | Блок управления ЕСП | 50 |
| 35 | Блок управления усилителем рулевого управления | 30 |
| 36 | Резервный предохранитель 15 | – |
| 37 | Резервный предохранитель 15 (W450, стеклянная сдвижная крыша) | 15 |
| 38 | Резервный предохранитель 15 | – |
| 39 | Резервный предохранитель 15 | – |
| 40 | Резервный предохранитель 30 | – |
| 41 | Резервный предохранитель 30 | – |
| 42 | Резервный предохранитель 30 | – |
| 43 | Резервный предохранитель 30 | 25 |
| 44 | Резервный предохранитель 30, обогреватель сидений | 25 |
| Реле | ||
| A | Реле стеклоочистителя | |
| B | Реле противотуманных фар | |
| C | Блок управления подогревом левого сиденья | |
| D | Блок управления подогревом правого сиденья |
