Предохранители и реле Subaru Ascent (2018-2020..)
Схемы относятся к указанным годам и вариантам Subaru Ascent (2018-2020..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Subaru.
Расположение предохранителей Subaru Ascent 2018-2020…
Предохранители прикуривателя (розетка) в Subaru Ascent Это предохранитель № 2 «СИГАРА» в блоке предохранителей панели приборов и № 17 «РАЗЪЕМ» в блоке предохранителей в моторном отсеке.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Пассажирский салон

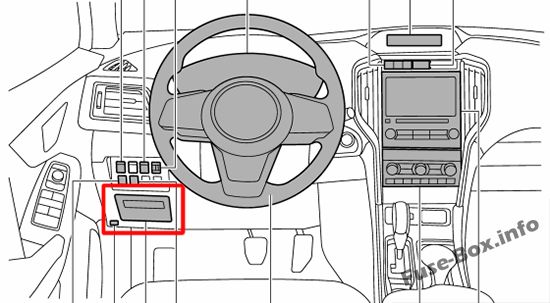

Панель предохранителей расположена с левой стороны приборной панели, внизу, за крышкой.
Моторного отсека

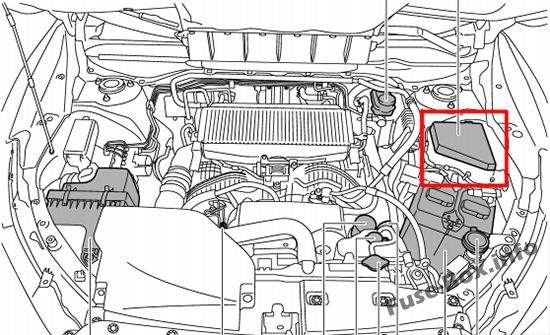

Распределительная коробка расположена в моторном отсеке.
Схемы блока предохранителей
Схемы блока предохранителей
2018, 2019, 2020

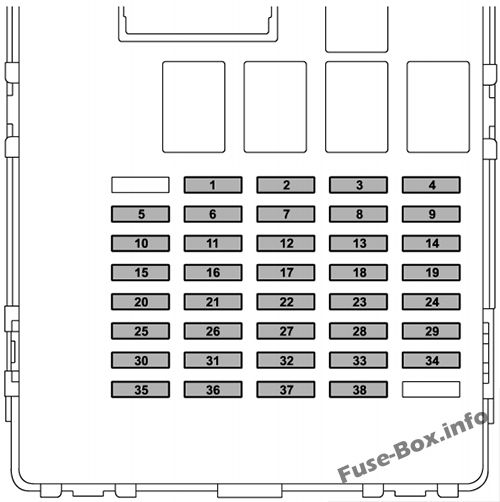

Пассажирский салон
| № | Номинал, Ампер | Схема |
|---|---|---|
| 1 | Пустой | |
| 2 | 20A | СИГАРА |
| 3 | 7.5A | ИГА-1 |
| 4 | 15A | АУДИО НАВИ |
| 5 | 15A | ИГ Б-2 |
| 6 | Пустой | |
| 7 | Пустой | |
| 8 | 15A | Кондиционер ИГ |
| 9 | 7.5A | ACC |
| 10 | 7.5A | ИГ Б-1 |
| 11 | Пустой | |
| 12 | Пустой | |
| 13 | 7.5A | ИГА-3 |
| 14 | 10A | БЛОК +В |
| 15 | 7.5A | МЕТР ИГ |
| 16 | Пустой | |
| 17 | 7.5A | ЗЕРКАЛО |
| 18 | 7.5A | ЛАМПА ИГ |
| 19 | 10A | ИГА-2 |
| 20 | 10A | ПОДУШКА БЕЗОПАСНОСТИ |
| 21 | Пустой | |
| 22 | 15A | СТРГ/ч |
| 23 | 10A | DRL |
| 24 | Пустой | |
| 25 | Пустой | |
| 26 | 10A | РЕЗЕРВНОЕ КОПИРОВАНИЕ |
| 27 | 15A | СЕАТ ХТР Ф |
| 28 | 15A | ТАЩИТЬ |
| 29 | Пустой | |
| 30 | Пустой | |
| 31 | Пустой | |
| 32 | 7.5A | ИЛЛЮМИ |
| 33 | 7.5A | КЛЮЧ SW A |
| 34 | Пустой | |
| 35 | Пустой | |
| 36 | 7.5A | КЛЮЧ SW B |
| 37 | 7.5A | STOP |
| 38 | 7.5A | ЗРЕНИЕ |

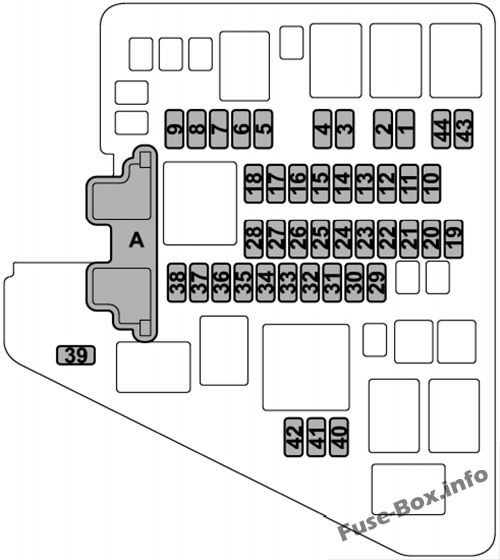

Моторного отсека
| № | Номинал, Ампер | Схема |
|---|---|---|
| A | Главный предохранитель | |
| 1 | 7.5A | РОГ ПРИВЕТ |
| 2 | 7.5A | РОГ ЛО |
| 3 | 15A | В/Н НГ ПРАВ |
| 4 | 15A | В/Н НИ ЛЕВ |
| 5 | 10A | DCM |
| 6 | 10A | В/Л ВЫС ПРАВ |
| 7 | 10A | В/Н ВЫС ЛЕВ |
| 8 | 10A | TAIL |
| 9 | 30A | JB-B |
| 10 | 25A | FUEL |
| 11 | 7.5A | OBD |
| 12 | 10A | ODS |
| 13 | 7.5A | ПУ Б/УП |
| 14 | 15A | ОПАСНОСТЬ |
| 15 | Пустой / 7,5 А | 2018-2019: Не используется 2020: ВСПОМОГАТЕЛЬНЫЙ |
| 16 | 10A | MB-B |
| 17 | 20A | РАЗЪЕМ |
| 18 | 20A | D/L |
| 19 | 15A | ETC |
| 20 | 10A | E/G2 |
| 21 | 7.5A | вариатор ССР |
| 22 | 20A | DI |
| 23 | Пустой | |
| 24 | 20A | О2 ХТР |
| 25 | Пустой | |
| 26 | 20A | TCU |
| 27 | 15A | ИС КАТУШКА |
| 28 | 15A | E/G1 |
| 29 | 30A | РЕЗЕРВНОЕ КОПИРОВАНИЕ |
| 30 | 15A | R_S/Ч |
| 31 | 30A | ВДК СОЛ |
| 32 | 15A | Ф. ВОГ |
| 33 | 30A | Р. ДЭФ |
| 34 | 20A | АУДИО |
| 35 | 15A | ДЕИЛЬЕР |
| 36 | Пустой | |
| 37 | 20A | ВОЗДУХОДУВКА |
| 38 | 20A | ВОЗДУХОДУВКА |
| 39 | Пустой | |
| 40 | 15A | Р. ДВИГАТЕЛЬ |
| 41 | 15A | F. СТИРКА |
| 42 | 30A | F. СТЕКЛООЧИСТИТЕЛЬ |
| 43 | Пустой | |
| 44 | Пустой |
