Предохранители и реле Subaru Baja (2003-2006)
Схемы относятся к указанным годам и вариантам Subaru Baja (2003-2006). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Subaru.
Расположение предохранителей Subaru Baja 2003-2006 гг.
Предохранители прикуривателя (розетки) в Subaru Baja Это предохранители № 4 (прикуриватель) и № 20 (розетка дополнительного питания) в блоке предохранителей панели приборов.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

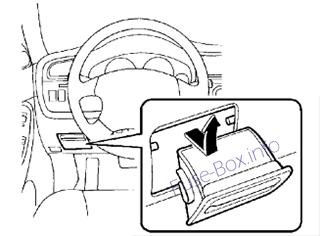

Блок предохранителей под панелью приборов
Панель предохранителей расположена за лотком для монет.

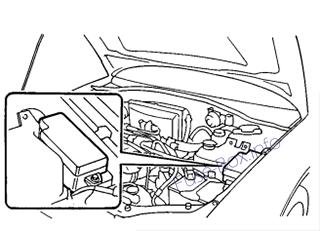

Блок предохранителей в моторном отсеке
Схемы блока предохранителей
Схемы блока предохранителей
2003, 2004
Приборная доска
| № | Номинал, Ампер | Схема |
|---|---|---|
| 1 | 15A | Вентилятор отопителя |
| 2 | 15A | Вентилятор отопителя |
| 3 | 15A | Замок двери с электроприводом |
| 3 | 15A | Вход без ключа |
| 4 | 20A | Зеркальный обогреватель |
| 4 | 20A | Зажигалка |
| 4 | 20A | Зеркала заднего вида с дистанционным управлением |
| 5 | 10A | Задний свет |
| 5 | 10A | Парковочные огни |
| 6 | 15A | подушка безопасности SRS |
| 7 | 15A | Передняя противотуманная фара |
| 8 | 30A | соленоид АБС |
| 9 | 15A | Радио |
| 9 | 15A | Часы |
| 10 | 15A | Трейлер |
| 11 | 15A | Система зажигания двигателя |
| 11 | 15A | подушка безопасности SRS |
| 12 | 10A | Регулировка яркости освещения |
| 13 | 15A | Топливный насос |
| 14 | 10A | Стеклоочиститель и омыватель заднего стекла |
| 15 | 30A | Стеклоочиститель и омыватель лобового стекла |
| 16 | 20A | Стоп-сигнал |
| 17 | 15A | Кондиционер |
| 18 | 15A | Резервный свет |
| 18 | 15A | Круиз-контроль |
| 18 | 15A | АБС контроль |
| 19 | 20A | Стеклоочиститель антиобледенитель |
| 19 | 20A | Свет для занятий спортом |
| 20 | 20A | Дополнительная розетка |
| 20 | 20A | Подогрев сиденья |
| 20 | 20A | Грузовой фонарь |

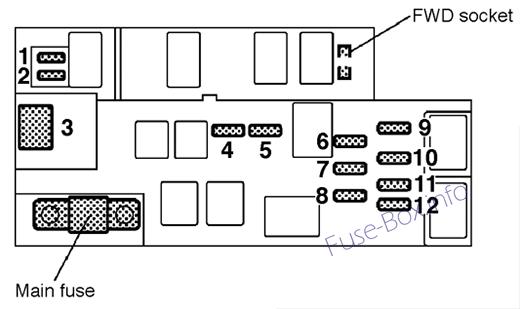

Моторного отсека
| № | Номинал, Ампер | Схема |
|---|---|---|
| 1 | 20A | Вентилятор охлаждения радиатора (основной) |
| 2 | 20A | Вентилятор охлаждения радиатора (дополнительный) |
| 3 | 30A | АБС двигатель |
| 4 | 20A | Обогрев заднего стекла |
| 5 | 15A | Мигалка, предупреждающая об опасности |
| 5 | 15A | Horn |
| 6 | 15A | метр |
| 6 | 15A | Сигнальная лампа системы подушек безопасности SRS |
| 7 | 10A | Блок управления автоматической коробкой передач |
| 7 | 10A | БЛОК АБС |
| 8 | 10A | Генератор |
| 9 | 15A | Фара (правая сторона) |
| 10 | 15A | Фара (левая сторона) |
| 11 | 20A | Выключатель освещения |
| 12 | 15A | Часы |
| 12 | 15A | Внутренний свет |
2005, 2006
Приборная доска
| № | Номинал, Ампер | Схема |
|---|---|---|
| 1 | 15A | Вентилятор отопителя |
| 2 | 15A | Вентилятор отопителя |
| 3 | 15A | Замок двери с электроприводом |
| 3 | 15A | Вход без ключа |
| 4 | 20A | Зеркальный обогреватель |
| 4 | 20A | Зажигалка |
| 4 | 20A | Зеркала заднего вида с дистанционным управлением |
| 5 | 10A | Задний свет |
| 5 | 10A | Парковочные огни |
| 6 | 15A | подушка безопасности SRS |
| 7 | 15A | Передняя противотуманная фара |
| 8 | 30A | соленоид АБС |
| 9 | 15A | Радио |
| 9 | 15A | Часы |
| 10 | 15A | Трейлер |
| 11 | 15A | Система зажигания двигателя |
| 11 | 15A | подушка безопасности SRS |
| 12 | 10A | Регулировка яркости освещения |
| 13 | 15A | Топливный насос |
| 14 | 10A | Стеклоочиститель и омыватель заднего стекла |
| 15 | 30A | Стеклоочиститель и омыватель лобового стекла |
| 16 | 20A | Стоп-сигнал |
| 17 | 15A | Кондиционер |
| 18 | 15A | Резервный свет |
| 18 | 15A | Круиз-контроль |
| 18 | 15A | АБС контроль |
| 19 | 20A | Стеклоочиститель антиобледенитель |
| 19 | 20A | Свет для занятий спортом |
| 19 | 20A | Грузовой фонарь |
| 20 | 20A | Дополнительная розетка |
| 20 | 20A | Подогрев сиденья |
Моторного отсека
| № | Номинал, Ампер | Схема |
|---|---|---|
| 1 | 20A | Вентилятор охлаждения радиатора (основной) (без турбонаддува) |
| 1 | 30A | Вентилятор охлаждения радиатора (Основной) (Турбо) |
| 2 | 20A | Вентилятор охлаждения радиатора (саб) (без турбонаддува) |
| 2 | 30A | Вентилятор охлаждения радиатора (саб) (турбо) |
| 3 | 30A | АБС двигатель |
| 4 | 20A | Обогрев заднего стекла |
| 5 | 15A | Мигалка, предупреждающая об опасности |
| 5 | 15A | Horn |
| 6 | 15A | метр |
| 6 | 15A | Сигнальная лампа системы подушек безопасности SRS |
| 7 | 10A | Блок управления автоматической коробкой передач |
| 7 | 10A | БЛОК АБС |
| 8 | 10A | Генератор |
| 9 | 15A | Фара (правая сторона) |
| 10 | 15A | Фара (левая сторона) |
| 11 | 20A | Выключатель освещения |
| 12 | 15A | Часы |
| 12 | 15A | Внутренний свет |
