Предохранители и реле Subaru BRZ (2013-2019)
Схемы относятся к указанным годам и вариантам Subaru BRZ (2013-2019). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Subaru.
Расположение предохранителей Subaru BRZ 2013-2019
Предохранители прикуривателя (розетки) в Subaru BRZ являются предохранители № 2 «P/POINT № 2» и № 23 «P/POINT № 1» в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей под панелью приборов
Блок предохранителей под панелью приборов

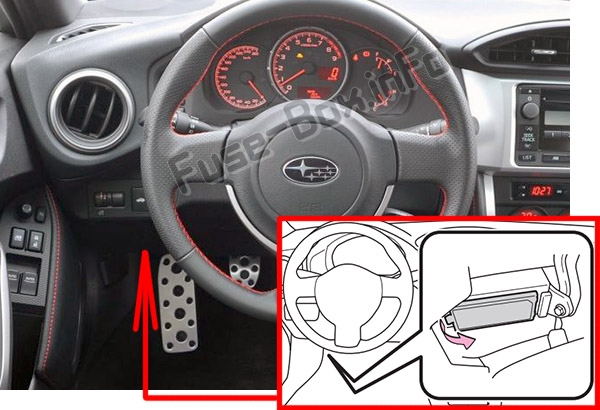

Расположение блока предохранителей
Блок предохранителей находится под приборной панелью.

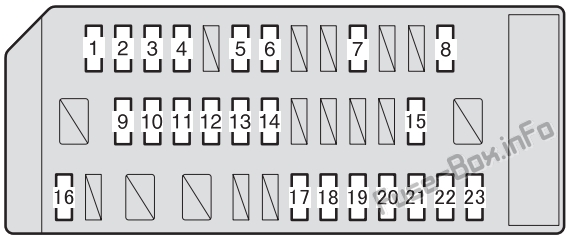

Схема блока предохранителей
| № | Name | Amp | Защищенный компонент |
|---|---|---|---|
| 1 | ЭБУ АСС | 10 A | Главный ЭБУ кузова, наружные зеркала заднего вида |
| 2 | П/ТОЧКА №2 | 15 A | Розетка |
| 3 | ПАНЕЛЬ | 10 A | Освещение |
| 4 | TAIL | 10 A | Задние фонари |
| 5 | DRL | 10 A | Система дневных ходовых огней |
| 6 | БЛОК IG1 (2018-2019) | 10A | Не используется |
| 7 | STOP | 7,5 А | Стоп-сигналы |
| 8 | OBD | 7,5 А | Бортовая система диагностики |
| 9 | НАГРЕВАТЕЛЬ-С | 7,5 А | Система кондиционирования воздуха |
| 10 | НАГРЕВАТЕЛЬ | 10 A | Система кондиционирования воздуха |
| 11 | передняя противотуманная фара левая | 10 A | Левая передняя противотуманная фара |
| 12 | передняя противотуманная фара правая | 10 A | Правая передняя противотуманная фара |
| 13 | БК/УП ЛП | 7,5 А | Фонари заднего хода |
| 14 | ЭБУ IG1 | 10 A | АБС, электроусилитель руля |
| 15 | AM1 | 7,5 А | Система запуска |
| 16 | AMP | 15 A | 2013-2016: Не используется 2017-2019: Аудиосистема |
| 17 | В ЕДИНИЦЕ | 15 A | Передача инфекции |
| 18 | ИЗМЕРЯТЬ | 7,5 А | Манометр и счетчики, доступ без ключа с системой запуска с кнопки |
| 19 | ЭБУ IG2 | 10 A | Блок управления двигателем |
| 20 | СИДЕНЬЕ HTR ЛЕВОЕ | 10 A | Подогрев левого сиденья |
| 21 | СИДЕНЬЕ HTR ПРАВ. | 10 A | Обогрев правого сиденья |
| 22 | РАДИО | 7,5 А | 2013-2016: Не используется 2017-2019: Аудиосистема |
| 23 | П/ТОЧКА №1 | 15 A | Розетка |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

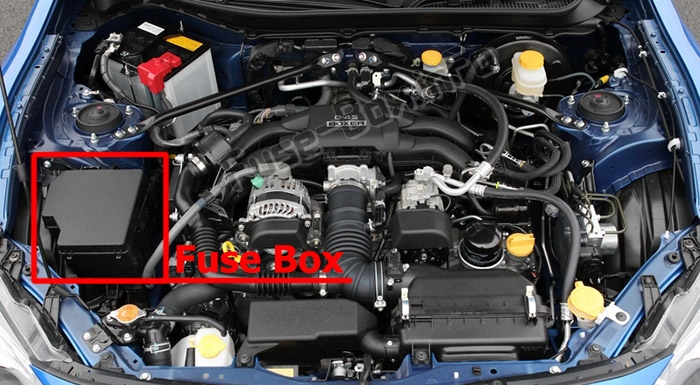

Расположение блока предохранителей

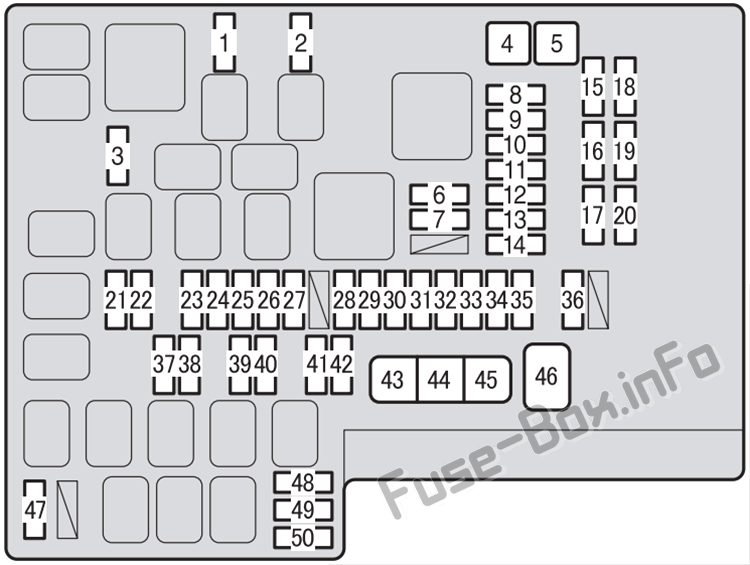

Схема блока предохранителей
| № | Name | Amp | Защищенный компонент |
|---|---|---|---|
| 1 | МИР ХТР | 7,5 А | Обогреватели наружных зеркал заднего вида |
| 2 | RDI | 25 A | Электрический вентилятор охлаждения |
| 3 | (НАЖМИТЕ) | 7,5 А | Блок управления двигателем |
| 4 | АБС № 1 | 40 A | ABS |
| 5 | НАГРЕВАТЕЛЬ | 50 A | Система кондиционирования воздуха |
| 6 | ШАЙБА | 10 A | Омыватель ветрового стекла |
| 7 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 30 A | Дворники |
| 8 | RR DEF | 30 A | Обогрев заднего стекла |
| 9 | (противотуманная фара) | 10 A | — |
| 10 | D ПЕРЕДНЯЯ ДВЕРЬ | 25 A | Электрические стеклоподъемники (со стороны водителя) |
| 11 | (СКД) | 25 A | Электрический вентилятор охлаждения |
| 12 | D-OP | 25 A | — |
| 13 | АБС № 2 | 25 A | ABS |
| 14 | D FL ДВЕРЬ | 25 A | Электрические стеклоподъемники (со стороны пассажира) |
| 15 | ЗАПАСНОЙ | — | Запасной предохранитель |
| 16 | ЗАПАСНОЙ | — | Запасной предохранитель |
| 17 | ЗАПАСНОЙ | — | Запасной предохранитель |
| 18 | ЗАПАСНОЙ | — | Запасной предохранитель |
| 19 | ЗАПАСНОЙ | — | Запасной предохранитель |
| 20 | ЗАПАСНОЙ | — | Запасной предохранитель |
| 21 | ST | 7,5 А | Система запуска |
| 22 | АЛЬТ-С | 7,5 А | 2013-2016: Система зарядки 2017-2019: Не используется |
| 23 | (СТР БЛОКИРОВКА) | 7,5 А | Система блокировки руля |
| 24 | D/L | 20 A | Замок двери с электроприводом |
| 25 | ETCS | 15 A | Блок управления двигателем |
| 26 | (АТ+В) | 7,5 А | Передача инфекции |
| 27 | (AM2 NO. 2) | 7,5 А | Бесключевой доступ с системой запуска с кнопки |
| 28 | ЭФИ (CTRL) | 15 A | Блок управления двигателем |
| 29 | ЭФИ (HTR) | 15 A | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 30 | ЭФИ (зажигание) | 15 A | Система запуска |
| 31 | ЭФИ (+В) | 7,5 А | Блок управления двигателем |
| 32 | HAZ | 15 A | Указатели поворота, аварийная сигнализация |
| 33 | MPX-B | 7,5 А | Автоматическая система кондиционирования воздуха, манометр и счетчики |
| 34 | Ф/ПМП | 20 A | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 35 | IG2 ГЛАВНЫЙ | 30 A | Система подушек безопасности SRS, блок управления двигателем |
| 36 | DCC | 30 A | Освещение салона, система дистанционного доступа без ключа, главный ЭБУ кузова |
| 37 | РОГ №. 2 | 7,5 А | Horn |
| 38 | РОГ №. 1 | 7,5 А | Horn |
| 39 | H-LP LH LO | 15 A | Левая фара (ближний свет) |
| 40 | H-LP RH LO | 15 A | Правая фара (ближний свет) |
| 41 | H-LP LH HI | 10 A | Левая фара (дальний свет) |
| 42 | H-LP RH HI | 10 A | Правая фара (дальний свет) |
| 43 | INJ | 30 A | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 44 | ШАЙБА H-НД | 30 A | — |
| 45 | AM2 NO. 1 | 40 A | Система запуска, блок управления двигателем |
| 46 | EPS | 80 A | Электроусилитель руля |
| 47 | А/Б ГЛАВНЫЙ | 15 A | Система подушек безопасности SRS |
| 48 | ЭБУ-Б | 7,5 А | Система дистанционного доступа без ключа, главный ЭБУ кузова |
| 49 | DOME | 20 A | Внутренний свет |
| 50 | IG2 | 7,5 А | Блок управления двигателем |
