Предохранители и реле Subaru Crosstrek / XV (2018-2019…)
Схемы относятся к указанным годам и вариантам Subaru Crosstrek / XV (2018-2019…). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Subaru.
Расположение предохранителей Subaru Crosstrek / XV 2018-2019…
Предохранитель прикуривателя (розетки) в Subaru Crosstrek/XV являются предохранители №2 (СИДЕНЬЕ ДЛЯ СИГАРЫ/Ч) и №7 (РОЗЕТКА 12В) в блоке предохранителей приборной панели.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

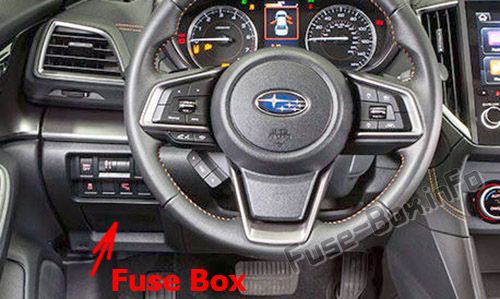

Приборная доска

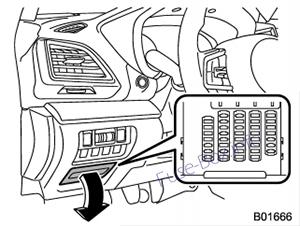

Блок предохранителей расположен в панели приборов за крышкой со стороны водителя.

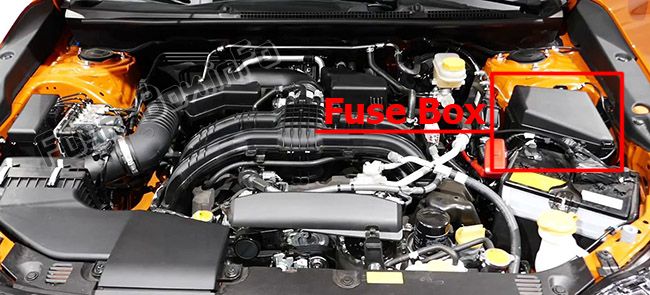

Моторного отсека
Схемы блока предохранителей
Схемы блока предохранителей
2018, 2019

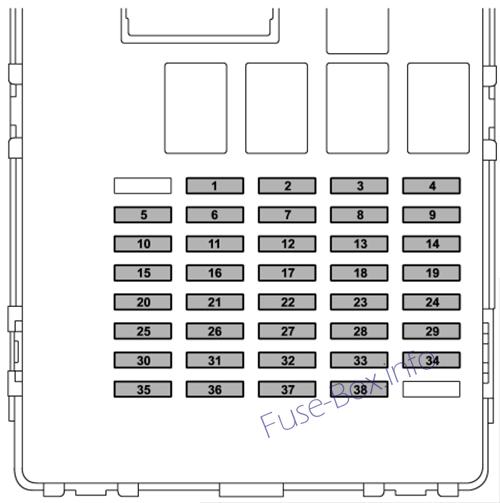

Приборная доска
| № | Номинал, Ампер | Схема |
|---|---|---|
| 1 | Пустой | |
| 2 | 20A | СИДЕНЬЕ ДЛЯ СИГАРЫ/Ч |
| 3 | 7.5A | ИГ А-1 |
| 4 | 15A | АУДИО НАВИ |
| 5 | 15A | ИГ Б-2 |
| 6 | Пустой | |
| 7 | 15A | РОЗЕТКА 12В |
| 8 | 15A | Кондиционер ИГ |
| 9 | 7.5A | ACC |
| 10 | 7.5A | ИГ Б-1 |
| 11 | Пустой | |
| 12 | Пустой | |
| 13 | 7.5A | ИГ А-3 |
| 14 | 7.5A | БЛОК +В |
| 15 | 7.5A | МЕТР ИГ |
| 16 | Пустой | |
| 17 | 7.5A | ЗЕРКАЛО |
| 18 | 7.5A | ЛАМПА ИГ |
| 19 | 10A | ИГ А-2 |
| 20 | 10A | ПОДУШКА БЕЗОПАСНОСТИ SRS |
| 21 | Пустой | |
| 22 | 15A | СТРГ/ч |
| 23 | 10A | DRL |
| 24 | Пустой | |
| 25 | Пустой | |
| 26 | 10A | РЕЗЕРВНОЕ КОПИРОВАНИЕ |
| 27 | Пустой (2018) 10А (2019) | Пустой (2018) А/С+В (2019) |
| 28 | 20A | ТРЕЙЛ Р.ФОГ |
| 29 | Пустой | |
| 30 | Пустой | |
| 31 | Пустой | |
| 32 | 7.5A | ИЛЛЮМИ |
| 33 | 7.5A | КЛЮЧ SWA |
| 34 | Пустой | |
| 35 | Пустой | |
| 36 | 7.5A | КЛЮЧ SW B |
| 37 | 7.5A | STOP |
| 38 | 7.5A | ЗРЕНИЕ |

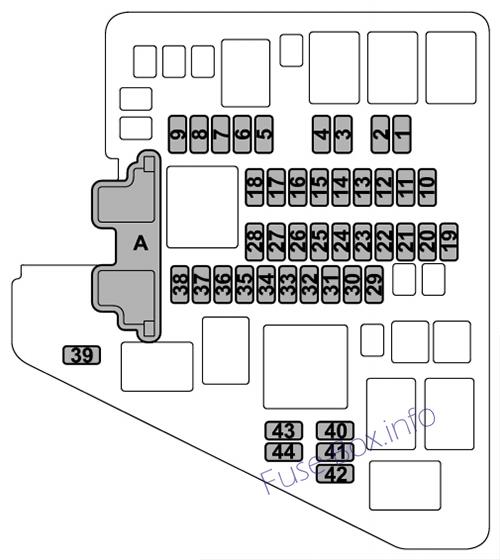

Моторного отсека
| № | Номинал, Ампер | Схема |
|---|---|---|
| 1 | 7.5A | РОГ 2 |
| 2 | 7.5A | РОГ 1 |
| 3 | 15A | В/Н НГ ПРАВ |
| 4 | 15A | В/Н НИ ЛЕВ |
| 5 | 7,5А (2018) Пустой (2019) | АСТГС (2018) |
| 6 | 10A | В/Л ВЫС ПРАВ |
| 7 | 10A | В/Н ВЫС ЛЕВ |
| 8 | 10A | TAIL |
| 9 | 10A | ODS |
| 10 | 7.5A | OBD |
| 11 | 7.5A | ПУ Б/УП |
| 12 | 30A | JB-B |
| 13 | 15A | ОПАСНОСТЬ |
| 14 | 20A | FUEL |
| 15 | 7.5A | Д-ОП+Б |
| 16 | 10A | MB-B |
| 17 | 15A | D/L |
| 18 | 10A | DCM |
| 19 | 20A | TCU |
| 20 | 7.5A | вариатор ССР |
| 21 | 15A | ИС КАТУШКА |
| 22 | 10A | AVCS |
| 23 | 10A | E/G2 |
| 24 | Пустой | |
| 25 | Пустой | |
| 26 | 20A | О2 ХТР |
| 27 | 15A | E/G1 |
| 28 | Пустой | |
| 29 | 30A | РЕЗЕРВНОЕ КОПИРОВАНИЕ |
| 30 | 25A | Р. ДЭФ |
| 31 | 20A | АУДИО |
| 32 | 30A | ВДК СОЛ |
| 33 | 25A | ГЛАВНЫЙ ВЕНТИЛЯТОР |
| 34 | 25A | ВСПОМОГАТЕЛЬНЫЙ ВЕНТИЛЯТОР |
| 35 | 10A | ДЕИЛЬЕР |
| 36 | 15A | Ф. ВОГ (2018) Ф. ФОГ, АГС (2019) |
| 37 | 15A | ВОЗДУХОДУВКА |
| 38 | 15A | ВОЗДУХОДУВКА |
| 39 | Пустой | |
| 40 | 30A | F. СТЕКЛООЧИСТИТЕЛЬ |
| 41 | 15A | F. СТИРКА |
| 42 | 15A | Р. ДВИГАТЕЛЬ |
| 43 | Пустой | |
| 44 | Пустой |
