Предохранители и реле Subaru Forester (SF, 1997-2002)
Схемы относятся к указанным годам и вариантам Subaru Forester (SF, 1997-2002). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Subaru.
Расположение предохранителей Subaru Forester 1997-2002 гг.
Предохранители прикуривателя (розетки) в Subaru Forester Это предохранители № 4 (прикуриватель) и № 20 (разъем питания заднего дополнительного оборудования) в блоке предохранителей на приборной панели.
Оглавление
Блок предохранителей под панелью приборов
Блок предохранителей под панелью приборов

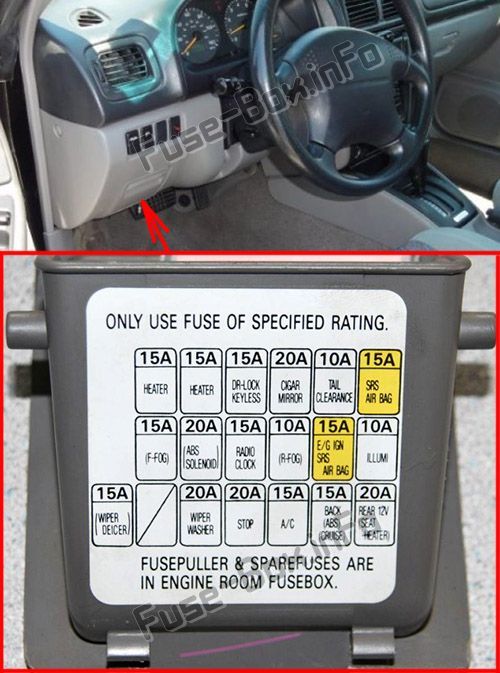

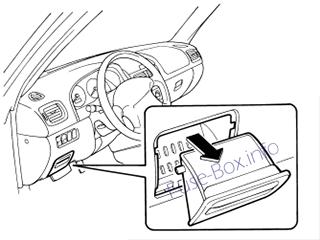

Расположение блока предохранителей
Он расположен в панели приборов за крышкой (вещевым отсеком) со стороны сиденья водителя.

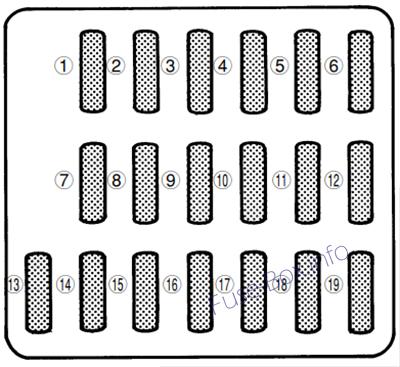

Схема блока предохранителей
| № | Номинал, Ампер | Схема |
|---|---|---|
| 1 | 15A | Вентилятор отопителя |
| 2 | 15A | Вентилятор отопителя |
| 3 | 15A | Замок двери с электроприводом |
| 4 | 20A | Прикуриватель, Зеркала заднего вида с дистанционным управлением |
| 5 | 10A | Задний фонарь, Габаритный свет |
| 6 | 15A | подушка безопасности SRS |
| 7 | 15A | Противотуманные фары |
| 8 | 20A | соленоид АБС |
| 9 | 15A | Радио, Часы |
| 10 | Пустой | |
| 11 | 15A | Система зажигания двигателя, подушка безопасности SRS |
| 12 | 10A | Регулировка яркости освещения |
| 13 | 15A | Стеклоочиститель антиобледенитель |
| 14 | Пустой | |
| 15 | 20A | Стеклоочиститель и омыватель лобового стекла, Стеклоочиститель и омыватель заднего стекла |
| 16 | 20A | Стоп-сигнал |
| 17 | 15A | Кондиционер |
| 18 | 15A | Фонарь заднего хода, Круиз-контроль, Управление АБС |
| 19 | 20A | Задняя розетка для аксессуаров, Обогрев сиденья |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

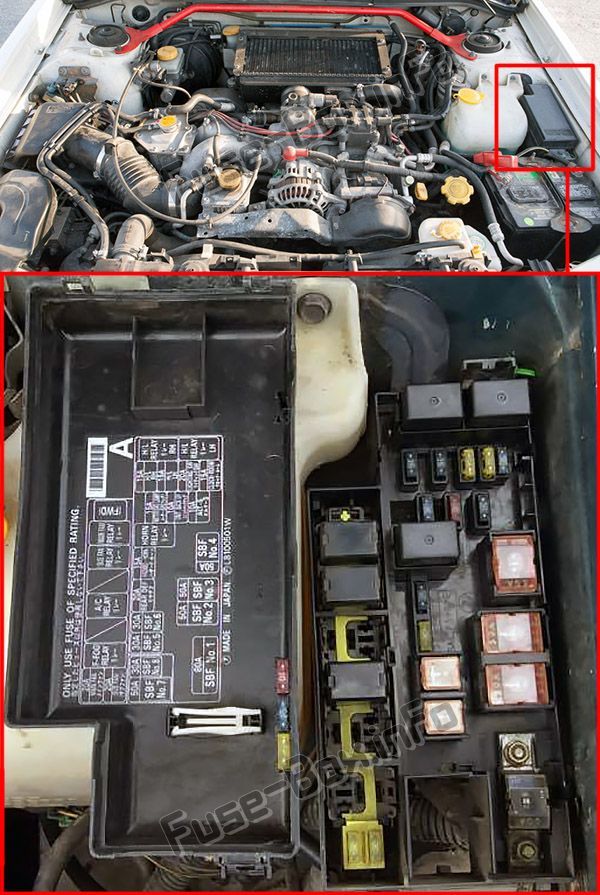

Расположение блока предохранителей

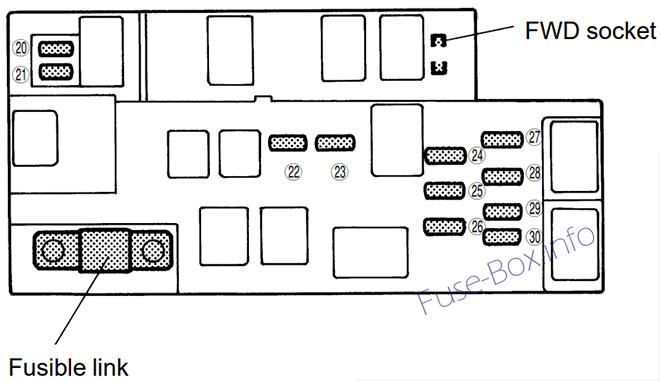

Схема блока предохранителей
| № | Номинал, Ампер | Схема |
|---|---|---|
| 20 | 20A | Вентилятор охлаждения радиатора (основной) |
| 21 | 20A | Вентилятор охлаждения радиатора (дополнительный) |
| 22 | 20A | Обогрев заднего стекла |
| 23 | 15A | Проблесковый маячок, звуковой сигнал |
| 24 | 15A | Счетчик, контрольная лампа системы подушек безопасности SRS |
| 25 | 10A | Блок управления автоматической коробкой передач |
| 26 | 10A | Генератор |
| 27 | 15A | Фара (правая сторона) |
| 28 | 15A | Фара (левая сторона) |
| 29 | 20A | Выключатель освещения |
| 30 | 15A | Часы, Внутреннее освещение |
