Предохранители и реле Subaru Forester (SG, 2003-2008)
Схемы относятся к указанным годам и вариантам Subaru Forester (SG, 2003-2008). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Subaru.
Расположение предохранителей Subaru Forester 2003-2008 гг.
Предохранитель прикуривателя (розетки) в Subaru Forester Это предохранители №4 (прикуриватель) и №23 (2003 г.) или №19 (2005-2008 гг.) (разъем питания — груз) в блоке предохранителей панели приборов.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Пассажирский салон

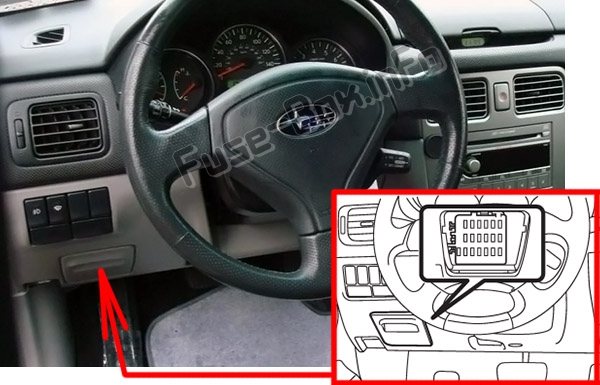

Блок предохранителей находится за крышкой слева от рулевого колеса.
Моторного отсека
Схемы блока предохранителей
Схемы блока предохранителей
2003
Приборная доска
| № | Номинал, Ампер | Схема |
|---|---|---|
| 1 | 15A | Вентилятор отопителя |
| 2 | 15A | Вентилятор отопителя |
| 3 | 15A | Замок двери с электроприводом, дистанционный вход без ключа |
| 4 | 20A | Прикуриватель, Зеркала заднего вида с дистанционным управлением |
| 5 | 10A | Задний фонарь, Габаритный свет |
| 6 | 15A | подушка безопасности SRS |
| 7 | 15A | Противотуманные фары |
| 8 | 20A | соленоид АБС |
| 9 | 15A | Радио |
| 10 | Пустой | |
| 11 | 15A | Система зажигания двигателя, подушка безопасности SRS, система управления АКПП |
| 12 | 10A | Регулировка яркости освещения |
| 13 | 10A | Комбинированный счетчик, лампа SRS |
| 14 | 10A | Стеклоочиститель и омыватель заднего стекла |
| 15 | 30A | Стеклоочиститель и омыватель лобового стекла |
| 16 | 20A | Стоп-сигнал |
| 17 | 15A | Кондиционер |
| 18 | 15A | Резервный свет, Круиз-контроль |
| 19 | 20A | Обогрев наружных зеркал |
| 20 | Пустой | |
| 21 | Пустой | |
| 22 | 10A | АБС зажигание |
| 23 | 20A | Розетка (багаж), Обогрев сиденья |
Моторного отсека
| № | Номинал, Ампер | Схема |
|---|---|---|
| 1 | 20A | Вентилятор охлаждения радиатора (основной) |
| 2 | 20A | Вентилятор охлаждения радиатора (дополнительный) |
| 3 | 30A | АБС двигатель |
| 4 | 20A | Обогрев заднего стекла |
| 5 | 15A | Проблесковый маячок, звуковой сигнал |
| 6 | 15A | Сигнальные огни поворота |
| 7 | 10A | Блок управления автоматической коробкой передач |
| 8 | 10A | Генератор |
| 9 | 15A | Фара (правая сторона) |
| 10 | 15A | Фара (левая сторона) |
| 11 | 20A | Выключатель освещения |
| 12 | 15A | Часы, Внутреннее освещение |
2005
Приборная доска
| № | Номинал, Ампер | Схема |
|---|---|---|
| 1 | 15A | Вентилятор отопителя |
| 2 | 15A | Вентилятор отопителя |
| 3 | 15A | Замок двери с электроприводом, дистанционный вход без ключа |
| 4 | 15A | Прикуриватель, Зеркала заднего вида с дистанционным управлением |
| 5 | 10A | Задний фонарь, Габаритный свет |
| 6 | 15A | подушка безопасности SRS |
| 7 | 15A | Противотуманные фары |
| 8 | 30A | ABS, система управления динамикой автомобиля (только модели с системой управления динамикой автомобиля) |
| 9 | 15A | Радио |
| 10 | Пустой | |
| 11 | 15A | Система зажигания двигателя, подушка безопасности SRS, система управления АКПП |
| 12 | 10A | Регулировка яркости освещения |
| 13 | 20A | Обогрев стеклоочистителей, Обогрев наружных зеркал |
| 14 | 10A | метр |
| 15 | 30A | Стеклоочиститель и омыватель лобового стекла |
| 16 | 20A | Стоп-сигнал |
| 17 | 15A | Кондиционер |
| 18 | 15A | Резервный свет, Круиз-контроль |
| 19 | 15A | Розетка (грузовая) |
| 20 | 10A | Стеклоочиститель и омыватель заднего стекла |
| 21 | 15A | Катушка зажигания (только модель без турбонаддува) |
| 22 | 15A | Подогрев сиденья |
| 23 | Пустой |
Моторного отсека
| № | Номинал, Ампер | Схема |
|---|---|---|
| 1 | 30A | Вентилятор охлаждения радиатора (основной) |
| 2 | 30A | Вентилятор охлаждения радиатора (дополнительный) |
| 3 | 50A | Система управления динамикой автомобиля (только модели с системой управления динамикой автомобиля) |
| 3 | 30A | Датчик двигателя (только модели без турбонаддува) |
| 4 | 30A | АБС двигатель |
| 5 | 20A | Обогрев заднего стекла |
| 6 | 15A | Проблесковый маячок |
| 7 | 15A | Сигнальные огни поворота |
| 8 | 10A | Блок управления автоматической коробкой передач |
| 9 | 10A | Генератор |
| 10 | 15A | Фара (правая сторона) |
| 11 | 15A | Фара (левая сторона) |
| 12 | 20A | Выключатель освещения |
| 13 | 15A | Часы, Внутреннее освещение |
2007
Приборная доска
| № | Номинал, Ампер | Схема |
|---|---|---|
| 1 | 15A | Вентилятор отопителя |
| 2 | 15A | Вентилятор отопителя |
| 3 | 15A | Замок двери с электроприводом, дистанционный вход без ключа |
| 4 | 15A | Прикуриватель, Зеркала заднего вида с дистанционным управлением |
| 5 | 10A | Задний фонарь, Габаритный свет |
| 6 | 15A | подушка безопасности SRS |
| 7 | 15A | Противотуманные фары |
| 8 | 30A | ABS, система управления динамикой автомобиля (только модели с системой управления динамикой автомобиля) |
| 9 | 15A | Радио |
| 10 | Пустой | |
| 11 | 15A | Система зажигания двигателя, подушка безопасности SRS, система управления АКПП |
| 12 | 10A | Регулировка яркости освещения |
| 13 | 20A | Обогрев стеклоочистителей, Обогрев наружных зеркал |
| 14 | 10A | метр |
| 15 | 30A | Стеклоочиститель и омыватель лобового стекла |
| 16 | 20A | Стоп-сигнал |
| 17 | 15A | Кондиционер |
| 18 | 15A | Резервный свет, Круиз-контроль |
| 19 | 15A | Розетка (грузовая) |
| 20 | 10A | Стеклоочиститель и омыватель заднего стекла |
| 21 | 15A | Катушка зажигания (только модель без турбонаддува) |
| 22 | 15A | Подогрев сиденья |
| 23 | Пустой |
Моторного отсека
| № | Номинал, Ампер | Схема |
|---|---|---|
| 1 | 30A | Вентилятор охлаждения радиатора (основной) |
| 2 | 30A | Вентилятор охлаждения радиатора (дополнительный) |
| 3 | 30A | АБС двигатель |
| 4 | 30A | Датчик двигателя (только модели без турбонаддува) |
| 5 | 20A | Обогрев заднего стекла |
| 6 | 15A | Проблесковый маячок, звуковой сигнал |
| 7 | 15A | Сигнальные огни поворота |
| 8 | 10A | Блок управления автоматической коробкой передач |
| 9 | 10A | Генератор |
| 10 | 15A | Фара (правая сторона) |
| 11 | 15A | Фара (левая сторона) |
| 12 | 20A | Выключатель освещения |
| 13 | 15A | Часы, Внутреннее освещение |
| 14 | 10A | Комбинированный клапан вторичного воздуха (только модели Turbo) |
2008
Приборная доска
| № | Номинал, Ампер | Схема |
|---|---|---|
| 1 | 15A | Вентилятор отопителя |
| 2 | 15A | Вентилятор отопителя |
| 3 | 15A | Замок двери с электроприводом, дистанционный вход без ключа |
| 4 | 15A | Прикуриватель, Зеркала заднего вида с дистанционным управлением |
| 5 | 10A | Задний фонарь, Габаритный свет |
| 6 | 15A | подушка безопасности SRS |
| 7 | 15A | Противотуманные фары |
| 8 | 30A | ABS, система управления динамикой автомобиля (только модели с системой управления динамикой автомобиля) |
| 9 | 15A | Радио |
| 10 | Пустой | |
| 11 | 15A | Система зажигания двигателя, подушка безопасности SRS, система управления АКПП |
| 12 | 10A | Регулировка яркости освещения |
| 13 | 20A | Обогрев стеклоочистителей, Обогрев наружных зеркал |
| 14 | 10A | метр |
| 15 | 30A | Стеклоочиститель и омыватель лобового стекла |
| 16 | 20A | Стоп-сигнал |
| 17 | 15A | Кондиционер |
| 18 | 15A | Резервный свет, Круиз-контроль |
| 19 | 15A | Розетка (грузовая) |
| 20 | 10A | Стеклоочиститель и омыватель заднего стекла |
| 21 | 15A | Катушка зажигания (только модель без турбонаддува) |
| 22 | 15A | Подогрев сиденья |
| 23 | Пустой |
Моторного отсека
| № | Номинал, Ампер | Схема |
|---|---|---|
| 1 | 30A | Вентилятор охлаждения радиатора (главный) |
| 2 | 30A | Вентилятор охлаждения радиатора (дополнительный) |
| 3 | 50A | Система управления динамикой автомобиля (только модели с системой управления динамикой автомобиля) |
| 3 | 30A | АБС двигатель |
| 4 | 30A | Датчик двигателя (только модели без турбонаддува) |
| 5 | 20A | Обогрев заднего стекла |
| 6 | 15A | Проблесковый маячок, звуковой сигнал |
| 7 | 15A | Сигнальные огни поворота |
| 8 | 10A | Блок управления автоматической коробкой передач |
| 9 | 10A | Генератор |
| 10 | 15A | Фара (правая сторона) |
| 11 | 15A | Фара (левая сторона) |
| 12 | 20A | Выключатель освещения |
| 13 | 15A | Часы, Внутреннее освещение |
| 14 | 10A | Комбинированный клапан вторичного воздуха (только модели с турбонаддувом) |
