Предохранители и реле Subaru Forester (SH, 2008-2012)
Схемы относятся к указанным годам и вариантам Subaru Forester (SH, 2008-2012). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Subaru.
Расположение предохранителей Subaru Forester 2008-2012 гг.
Предохранители прикуривателя (розетки) в Subaru Forester Это предохранители № 13 (розетка питания аксессуаров — центральная консоль) и № 20 (розетка питания аксессуаров — приборная панель) в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей в салоне

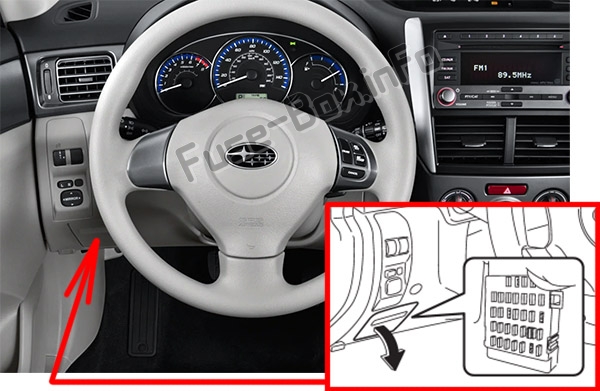

Расположение блока предохранителей
Он расположен за крышкой слева от руля.

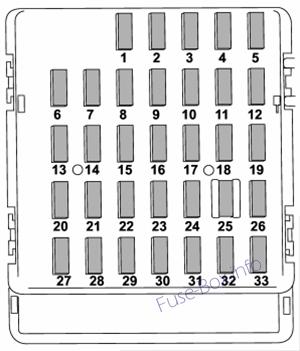

Схема блока предохранителей
| № | Номинал, Ампер | Схема |
|---|---|---|
| 1 | 20A | Трейлер |
| 2 | Пустой | |
| 3 | 15A | Дверной замок |
| 4 | 10A | Реле антиобледенителя переднего стеклоочистителя |
| 5 | 10A | Комбинированный счетчик |
| 6 | 7.5A | Зеркала заднего вида с дистанционным управлением, реле подогрева сидений |
| 7 | 15A | Комбинированный счетчик, встроенный блок |
| 8 | 20A | Стоп-сигнал |
| 9 | 15A | Антиобледенитель переднего стеклоочистителя |
| 10 | 7.5A | Источник питания (батарея) |
| 11 | 7.5A | Блок указателей поворота, Часы |
| 12 | 15A | Блок автоматической коробки передач, Блок управления двигателем, Встроенный блок |
| 13 | 20A | Розетка для аксессуаров (центральная консоль) |
| 14 | 15A | Габаритный фонарь, Задний фонарь, Задний комбинированный фонарь |
| 15 | Пустой | (разъем FWD для автомобилей AWD AT) |
| 16 | 10A | Освещение |
| 17 | 15A | Подогрев сидений |
| 18 | 10A | Резервный свет |
| 19 | Пустой | |
| 20 | 10A | Дополнительная розетка (приборная панель) |
| 21 | 7.5A | Реле стартера |
| 22 | 15A | Кондиционер, катушка реле обогрева заднего стекла |
| 23 | 15A | Задний дворник, омыватель заднего стекла |
| 24 | 15A | Аудиосистема, Часы |
| 25 | 15A | Система подушек безопасности SRS |
| 26 | 7.5A | Реле стеклоподъемников, реле основного вентилятора радиатора, реле заднего хода и освещения |
| 27 | 15A | Вентилятор |
| 28 | 15A | Вентилятор |
| 29 | 15A | Противотуманные фары |
| 30 | 30A | Передний стеклоочиститель |
| 31 | 7.5A | Блок автокондиционера, Встроенный блок |
| 32 | Пустой | |
| 33 | 7.5A | ABS / Блок управления динамикой автомобиля |
Блок предохранителей в моторном отсеке

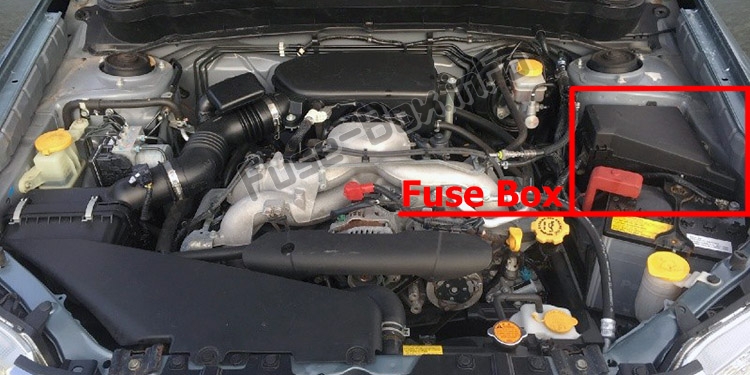

Расположение блока предохранителей

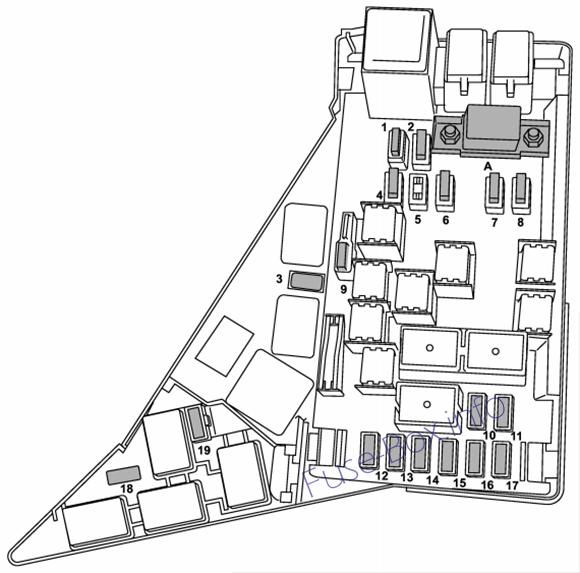

Схема блока предохранителей
| № | Номинал, Ампер | Схема |
|---|---|---|
| A | Главный предохранитель | |
| 1 | 30A | Блок ABS, блок управления динамикой автомобиля |
| 2 | 25A | Главный вентилятор |
| 3 | 10A | Комбинированный клапан вторичного воздуха (модели с турбонаддувом) |
| 4 | 25A | Дополнительный вентилятор |
| 5 | Пустой | |
| 6 | 10A | Аудио |
| 7 | 30A | Фара (ближний свет) |
| 8 | 15A | Фара (дальний свет) |
| 9 | 20A | Резервный свет |
| 10 | 15A | Horn |
| 11 | 25A | Обогрев заднего стекла Обогрев зеркал |
| 12 | 15A | Топливный насос |
| 13 | 10A | Блок управления автоматической коробкой передач |
| 14 | 7.5A | Блок управления двигателем |
| 15 | 15A | Сигнал поворота и аварийной сигнализации |
| 16 | 15A | Реле хвоста и освещения |
| 17 | 7.5A | Генератор |
| 18 | 15A | Фара (правая) |
| 19 | 15A | Фара (левая) |
