Предохранители и реле Subaru Forester (SJ, 2013-2018)
Схемы относятся к указанным годам и вариантам Subaru Forester (SJ, 2013-2018). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Subaru.
Расположение предохранителей Subaru Forester 2013-2018

Предохранители прикуривателя (розетки) в Subaru Forester Это предохранители № 13 (розетка на центральной консоли) и № 20 (розетка на приборной панели) в блоке предохранителей на приборной панели.
Оглавление
Расположение блока предохранителей
Пассажирский салон

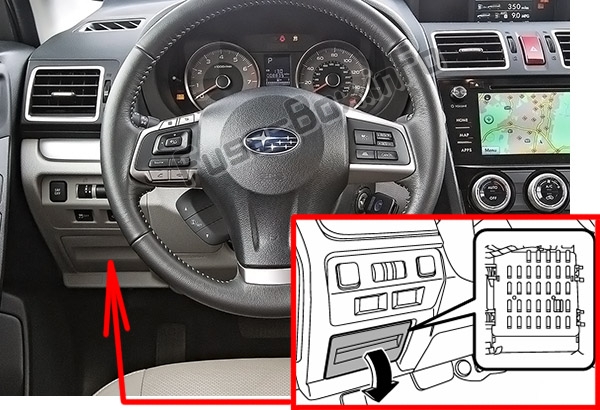

Блок предохранителей находится за крышкой слева от рулевого колеса.

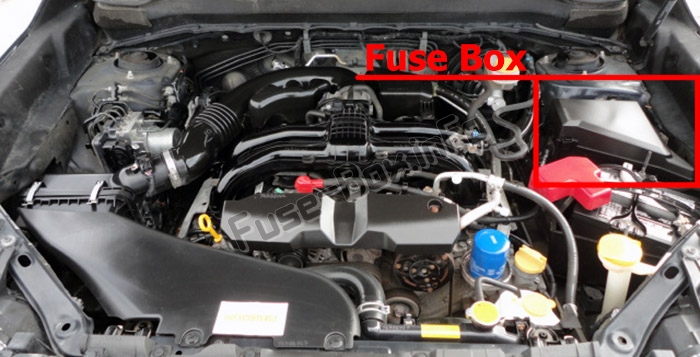

Блок предохранителей в моторном отсеке

Схемы блока предохранителей
2013, 2014, 2015, 2016

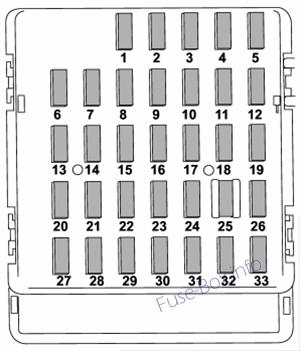

Приборная доска

| № | Номинал, Ампер | Схема |
|---|---|---|
| 1 | 20A | Разъем сцепного устройства прицепа |
| 2 | Пустой | |
| 3 | 15A | Дверной замок |
| 4 | 10A | Реле антиобледенителя переднего стеклоочистителя |
| 5 | 10A | Комбинированный счетчик |
| 6 | 7.5A | Зеркала заднего вида с дистанционным управлением, реле подогрева сидений |
| 7 | 15A | Комбинированный счетчик, встроенный блок |
| 8 | 15A | Стоп-сигнал |
| 9 | 15A | Антиобледенитель переднего стеклоочистителя |
| 10 | 7.5A | Источник питания (батарея) |
| 11 | 7.5A | Блок указателей поворота |
| 12 | 15A | Блок управления коробкой передач, Блок управления двигателем, Встроенный блок |
| 13 | 20A | Розетка для аксессуаров (центральная консоль) |
| 14 | 15A | Габаритный свет, Задний фонарь, Задний комбинированный фонарь |
| 15 | 10A | Освещение багажного отсека, бесключевой доступ |
| 16 | 7.5A | Освещение |
| 17 | 15A | Подогрев сидений |
| 18 | 10A | Резервный свет |
| 19 | 7.5A | Дневные ходовые огни |
| 20 | 10A | Дополнительная розетка (приборная панель) |
| 21 | 7.5A | Реле стартера |
| 22 | 10A | Кондиционер, катушка реле обогрева заднего стекла |
| 23 | Пустой | |
| 24 | 10A | Аудиоблок, Навигационная система (при наличии) |
| 25 | 15A | Система подушек безопасности SRS |
| 26 | 7.5A | Реле стеклоподъемников, реле главного вентилятора радиатора |
| 27 | 15A | Вентилятор |
| 28 | 15A | Вентилятор |
| 29 | 15A | Противотуманные фары |
| 30 | Пустой | |
| 31 | 7.5A | Блок автокондиционера, Встроенный блок |
| 32 | 7.5A | Выключатель сцепления, блок управления блокировкой рулевого управления |
| 33 | 7.5A | Блок управления динамикой автомобиля |

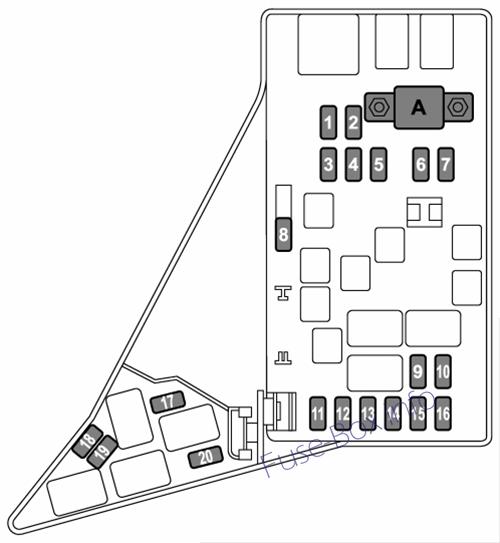

Моторного отсека

| № | Номинал, Ампер | Схема |
|---|---|---|
| A | Главный предохранитель | |
| 1 | 30A | Блок ABS, блок управления динамикой автомобиля |
| 2 | 25A | Главный вентилятор (вентилятор охлаждения) |
| 3 | 25A | Вспомогательный вентилятор (вентилятор охлаждения) |
| 4 | Пустой | |
| 5 | 25A | Аудио |
| 6 | 30A | Фара (ближний свет) |
| 7 | 15A | Фара (дальний свет) |
| 8 | 20A | Резервное копирование |
| 9 | 15A | Horn |
| 10 | 25A | Обогрев заднего стекла, обогрев зеркал |
| 11 | 20A | Топливный насос |
| 12 | 20A | Блок управления бесступенчатой трансмиссией |
| 13 | 7,5 А | Блок управления двигателем |
| 14 | 15A | Сигнал поворота и аварийной сигнализации |
| 15 | 15A | Реле хвоста и освещения |
| 16 | 7,5 А | Генератор |
| 17 | Пустой | |
| 18 | Пустой | |
| 19 | 15A | Фара (ближний свет — правая) |
| 20 | 15A | Фара (ближний свет — левая) |
2017, 2018
Приборная доска

| № | Номинал, Ампер | Схема |
|---|---|---|
| 1 | 20A | Разъем сцепного устройства прицепа |
| 2 | 15A | Подогрев заднего сиденья |
| 3 | 15A | Дверной замок |
| 4 | 10A | Реле антиобледенителя переднего стеклоочистителя |
| 5 | 10A | Комбинированный счетчик |
| 6 | 7.5A | Зеркала заднего вида с дистанционным управлением, реле подогрева сидений |
| 7 | 15A | Комбинированный счетчик, встроенный блок |
| 8 | 10A | Стоп-сигнал |
| 9 | 15A | Антиобледенитель переднего стеклоочистителя |
| 10 | 7.5A | Д-ОП +Б |
| 11 | 7.5A | Блок указателей поворота |
| 12 | 15A | Блок управления коробкой передач, Блок управления двигателем, Встроенный блок |
| 13 | 20A | Розетка для аксессуаров (центральная консоль) |
| 14 | 15A | Габаритный свет, Задний фонарь, Задний комбинированный фонарь |
| 15 | 10A | Освещение багажного отсека, бесключевой доступ |
| 16 | 7.5A | Освещение |
| 17 | 15A | Подогрев сидений |
| 18 | 10A | Резервный свет |
| 19 | 7.5A | Реле стеклоочистителя |
| 20 | 10A | Дополнительная розетка (приборная панель) |
| 21 | 10A | Реле стартера |
| 22 | 7.5A | Кондиционер, катушка реле обогрева заднего стекла |
| 23 | Пустой | |
| 24 | 10A | Аудиоблок, Навигационная система (при наличии) |
| 25 | 15A | Система подушек безопасности SRS |
| 26 | Пустой | |
| 27 | 15A | Вентилятор |
| 28 | 15A | Вентилятор |
| 29 | 15A | Противотуманные фары |
| 30 | Пустой | |
| 31 | 7.5A | Блок автокондиционера, Встроенный блок |
| 32 | 7.5A | Выключатель сцепления, блок управления блокировкой рулевого управления |
| 33 | 7.5A | Блок управления динамикой автомобиля |
Моторного отсека

| № | Номинал, Ампер | Схема |
|---|---|---|
| A | Главный предохранитель | |
| 1 | 30A | Блок ABS, блок управления динамикой автомобиля |
| 2 | 25A | Главный вентилятор (вентилятор охлаждения) |
| 3 | 25A | Вспомогательный вентилятор (вентилятор охлаждения) |
| 4 | Пустой | |
| 5 | 25A | Аудио |
| 6 | 30A | Фара (ближний свет) |
| 7 | 15A | Фара (дальний свет) |
| 8 | 20A | Резервное копирование |
| 9 | 15A | Horn |
| 10 | 25A | Обогрев заднего стекла, обогрев зеркал |
| 11 | 20A | Топливный насос |
| 12 | 20A | Блок управления бесступенчатой трансмиссией |
| 13 | 7,5 А | Блок управления двигателем |
| 14 | 15A | Сигнал поворота и аварийной сигнализации |
| 15 | 15A | Реле хвоста и освещения |
| 16 | 7,5 А | Генератор |
| 17 | Пустой | |
| 18 | Пустой | |
| 19 | 15A | Фара (ближний свет — правая) |
| 20 | 15A | Фара (ближний свет — левая) |
