Предохранители и реле Subaru Forester (SK, 2019-..)
Схемы относятся к указанным годам и вариантам Subaru Forester (SK, 2019-..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Subaru.
Расположение предохранителей Subaru Forester 2019-…
Предохранители прикуривателя (розетки) в Subaru Forester являются предохранители № 2 «СИГАРА» и № 7 «РОЗЕТКА 12 В» в блоке предохранителей панели приборов.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

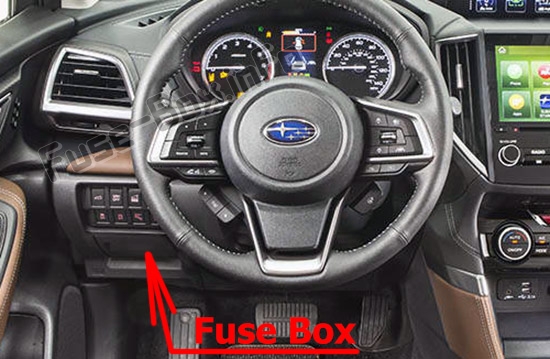

Пассажирский салон
Блок предохранителей находится за крышкой слева от рулевого колеса.

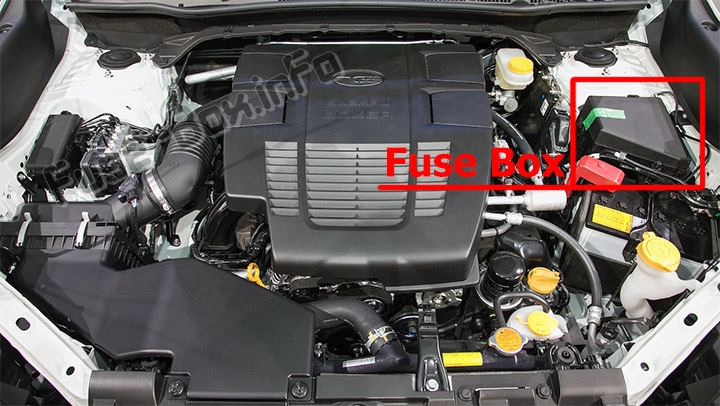

Блок предохранителей в моторном отсеке
Схемы блока предохранителей
Схемы блока предохранителей
2019

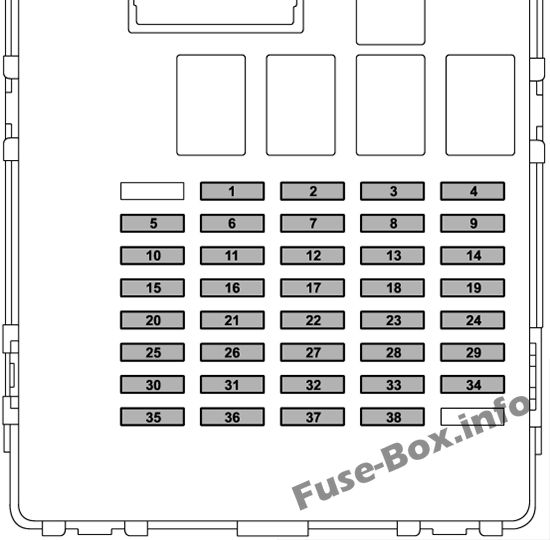

Приборная доска
| № | Номинал, Ампер | Схема |
|---|---|---|
| 1 | Пустой | |
| 2 | 20 A | СИГАРА |
| 3 | 7,5 А | ИГ А-1 |
| 4 | 15 A | АУДИО НАВИ |
| 5 | 15 A | ИГ Б-2 |
| 6 | 7,5 А | МЕТР ИГ (DCDC) |
| 7 | 15 A | РОЗЕТКА 12 В |
| 8 | 15 A | Кондиционер ИГ |
| 9 | 7,5 А | ACC |
| 10 | 7,5 А | ИГ Б-1 |
| 11 | 7,5 А | ЗРЕНИЕ (DCDC) |
| 12 | Пустой | |
| 13 | 7,5 А | ИГ А-3 |
| 14 | 10 A | БЛОК +В |
| 15 | 7,5 А | МЕТР ИГ |
| 16 | 7,5 А | СРВД (ДКДК) |
| 17 | 7,5 А | ЗЕРКАЛО |
| 18 | 7,5 А | ЛАМПА ИГ |
| 19 | 10 A | ИГ А-2 |
| 20 | 10 A | ПОДУШКА БЕЗОПАСНОСТИ SRS |
| 21 | 7,5 А | ИГ кондиционера (DCDC) |
| 22 | 25 A | СИДЕНЬЕ/Ч НАГРУЗКА/Ч |
| 23 | 10 A | DRL |
| 24 | 7,5 А | A/C ACC (DCDC) |
| 25 | 7,5 А | БЛОК +B (DCDC) |
| 26 | 10 A | РЕЗЕРВНОЕ КОПИРОВАНИЕ |
| 27 | 10 A | А/С +В |
| 28 | 20 A | ТРЕЙЛ Р.ФОГ |
| 29 | 7,5 А | АУДИО АСС (DCDC) |
| 30 | 7,5 А | РЕЗЕРВНОЕ КОПИРОВАНИЕ (DCDC) |
| 31 | 7,5 А | СМТ (ДКДК) |
| 32 | 7,5 А | ИЛЛЮМИ |
| 33 | 7,5 А | КЛЮЧ SW A |
| 34 | Пустой | |
| 35 | 7,5 А | ИЛЛЮМИ (DCDC) |
| 36 | 7,5 А | КЛЮЧ SW B |
| 37 | 7,5 А | STOP |
| 38 | 7,5 А | ЗРЕНИЕ |

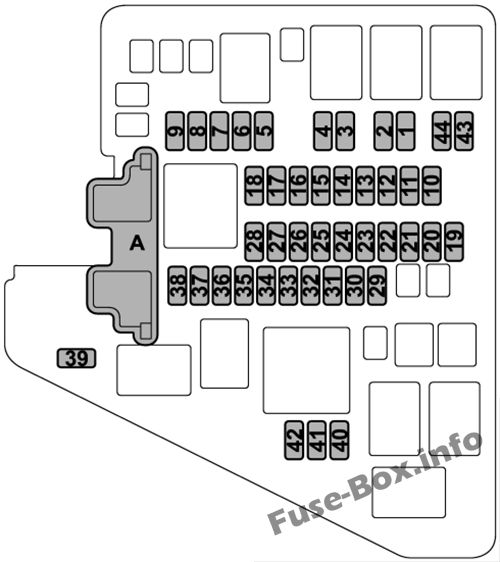

Моторного отсека
| № | Номинал, Ампер | Схема |
|---|---|---|
| A | ГЛАВНЫЙ ПРЕДОХРАНИТЕЛЬ | |
| 1 | 7,5 А | РОГ 2 |
| 2 | 7,5 А | РОГ 1 |
| 3 | 15 A | В/Н НГ ПРАВ |
| 4 | 15 A | В/Н НИ ЛЕВ |
| 5 | 10 A | DCM |
| 6 | 10 A | В/Л ВЫС ПРАВ |
| 7 | 10 A | В/Н ВЫС ЛЕВ |
| 8 | 10 A | TAIL |
| 9 | 30 A | JB-B |
| 10 | 20 A | FUEL |
| 11 | 7,5 А | OBD |
| 12 | 10 A | ODS |
| 13 | 7,5 А | ПУ Б/УП |
| 14 | 15 A | ОПАСНОСТЬ |
| 15 | Пустой | |
| 16 | 10 A | MB-B |
| 17 | Пустой | |
| 18 | 20 A | D/L |
| 19 | 10 A | AVCS |
| 20 | 10 A | E/G2 |
| 21 | 7,5 А | вариатор ССР |
| 22 | Пустой | |
| 23 | Пустой | |
| 24 | 20 A | О2 ХТР |
| 25 | Пустой | |
| 26 | 20 A | TCU |
| 27 | 15 A | ИС КАТУШКА |
| 28 | 15 A | E/G1 |
| 29 | 30 A | РЕЗЕРВНОЕ КОПИРОВАНИЕ |
| 30 | 25 A | ГЛАВНОЕ УДОВОЛЬСТВИЕ |
| 31 | 30 A | ВДК СОЛ |
| 32 | 10 A | Ф. ВОГ |
| 33 | 25 A | Р. ДЭФ |
| 34 | 20 A | АУДИО |
| 35 | 10 A | ДЕИЛЬЕР |
| 36 | 25 A | ПОД РАЗВЛЕЧЕНИЕ |
| 37 | 15 A | ВОЗДУХОДУВКА |
| 38 | 15 A | ВОЗДУХОДУВКА |
| 39 | Пустой | |
| 40 | 15 A | Р. ДВИГАТЕЛЬ |
| 41 | 15 A | F. СТИРКА |
| 42 | 30 A | F. СТЕКЛООЧИСТИТЕЛЬ |
