Предохранители и реле Subaru Impreza (2001-2007)

Схемы относятся к указанным годам и вариантам Subaru Impreza (2001-2007). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Subaru.

Расположение предохранителей Subaru Impreza 2001-2007 гг.

Предохранители прикуривателя (розетки) в Subaru Impreza Это предохранители № 4 (передняя розетка питания, прикуриватель), № 19 (2001 г.: задняя розетка питания) и № 23 (2003-2007 гг.: розетка дополнительного питания — груз) в блоке предохранителей панели приборов.

Оглавление

Расположение блока предохранителей

Пассажирский салон

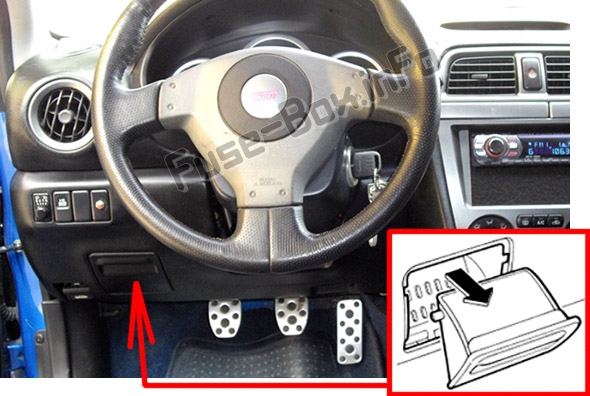

Блок предохранителей находится за крышкой слева от рулевого колеса. Пассажирский салон

Моторного отсека

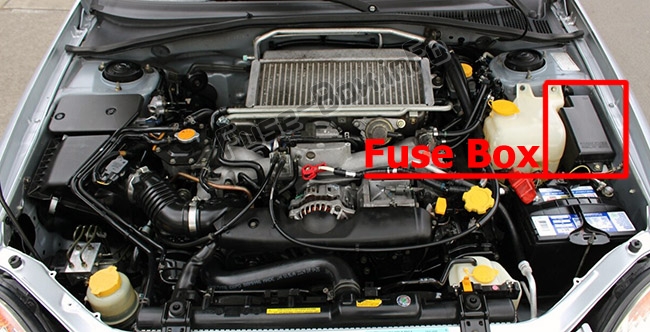

2001-2005 гг. Моторного отсека

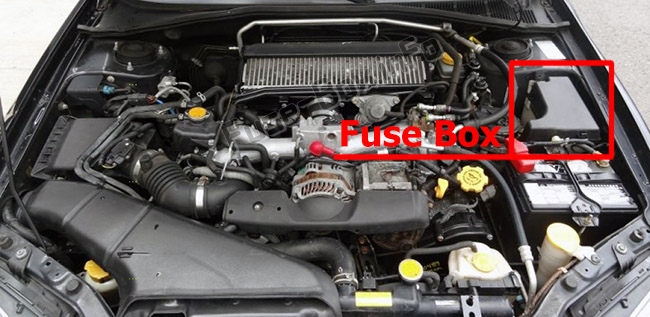

2006-2007 гг. Моторного отсека

Схемы блока предохранителей

2001

Приборная доска

Назначение предохранителей в панели приборов (2001 г.)

№	Номинал, Ампер	Схема
1	15A	Вентилятор отопителя
2	15A	Вентилятор отопителя
3	Пустой
4	20A	Передняя розетка для аксессуаров, прикуриватель, зеркала заднего вида с дистанционным управлением
5	10A	Задний фонарь, Габаритный свет
6	15A	подушка безопасности SRS
7	15A	Противотуманные фары
8	20A	соленоид АБС
9	15A	Радио, Часы
10	Пустой
11	15A	Система зажигания двигателя, подушка безопасности SRS
12	10A	Регулировка яркости освещения
13	Пустой
14	15A	Блокировка переключения передач, ABS, круиз-контроль
15	20A	Стеклоочиститель и омыватель лобового стекла, Стеклоочиститель и омыватель заднего стекла
16	20A	Стоп-сигнал
17	15A	Кондиционер
18	15A	Резервный свет, указатель поворота, сигнализатор системы подушек безопасности SRS
19	20A	Задняя розетка для аксессуаров, Обогрев сиденья

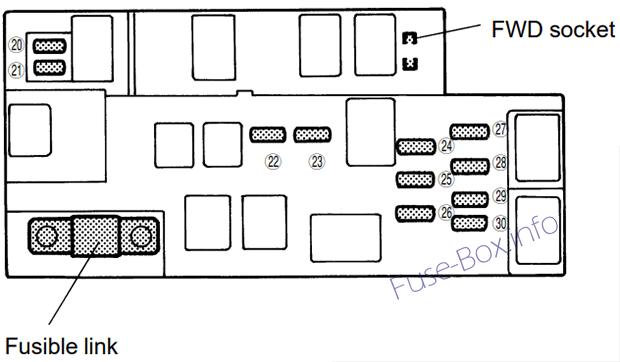

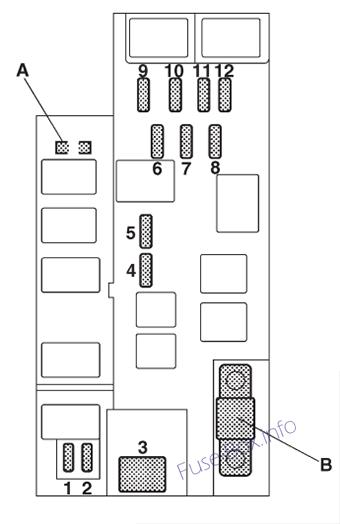

Моторного отсека

Назначение предохранителей в моторном отсеке (2001 г.)

№	Номинал, Ампер	Схема
20	20A	Вентилятор охлаждения радиатора (основной)
21	20A	Вентилятор охлаждения радиатора (дополнительный)
22	20A	Обогрев заднего стекла
23	15A	Проблесковый маячок, звуковой сигнал
24	15A	Замок двери с электроприводом
25	10A	Блок управления автоматической коробкой передач
26	10A	Генератор
27	15A	Фара (правая сторона)
28	15A	Фара (левая сторона)
29	20A	Выключатель освещения
30	15A	Часы, Внутреннее освещение

2002

Приборная доска

Назначение предохранителей в панели приборов (2002 г.)

№	Номинал, Ампер	Схема
1	15A	Вентилятор отопителя
2	15A	Вентилятор отопителя
3	15A	Замок двери с электроприводом, вход без ключа
4	20A	Прикуриватель, Зеркала заднего вида с дистанционным управлением
5	10A	Задний фонарь, Габаритный свет
6	15A	подушка безопасности SRS
7	15A	Противотуманные фары
8	20A	соленоид АБС
9	15A	Радио
10	Пустой
11	15A	Система зажигания двигателя, подушка безопасности SRS, система управления АКПП
12	10A	Регулировка яркости освещения
13	10A	Комбинированный счетчик, лампа SRS
14	10A	Стеклоочиститель и омыватель заднего стекла
15	30A	Стеклоочиститель и омыватель лобового стекла
16	20A	Стоп-сигнал
17	15A	Кондиционер
18	15A	Резервный свет, Круиз-контроль
19	20A	Зеркальный обогреватель

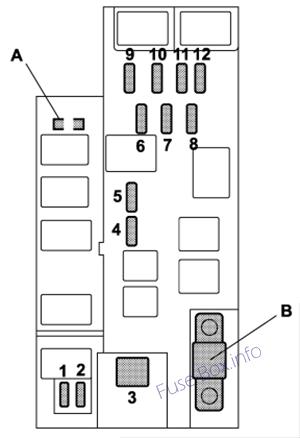

Моторного отсека

Назначение предохранителей в моторном отсеке (2002 г.)

№	Номинал, Ампер	Схема
A		Гнездо FWD (кроме модели Turbo)
B		Главный предохранитель
1	20A	Вентилятор охлаждения радиатора (основной)
2	20A	Вентилятор охлаждения радиатора (дополнительный)
3	30A	АБС двигатель
4	20A	Обогрев заднего стекла
5	15A	Проблесковый маячок, звуковой сигнал
6	15A	Сигнальные огни поворота
7	10A	Блок управления автоматической коробкой передач
8	10A	Генератор
9	15A	Фара (правая сторона)
10	15A	Фара (левая сторона)
11	20A	Выключатель освещения
12	15A	Часы, Внутреннее освещение

2003, 2004

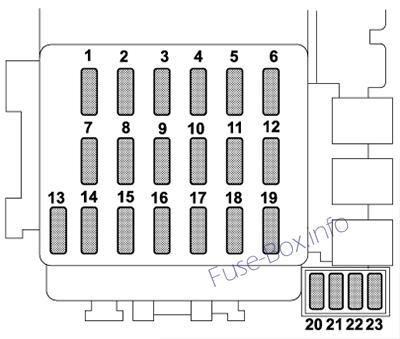

Приборная доска

Назначение предохранителей в панели приборов (2003, 2004)

№	Номинал, Ампер	Схема
1	15A	Вентилятор отопителя
2	15A	Вентилятор отопителя
3	15A	Замок двери с электроприводом, дистанционный вход без ключа
4	20A	Прикуриватель, Зеркала заднего вида с дистанционным управлением
5	10A	Задний фонарь, Габаритный свет
6	15A	подушка безопасности SRS
7	15A	Противотуманные фары
8	20A	соленоид АБС
9	15A	Радио
10	Пустой
11	15A	Система зажигания двигателя, подушка безопасности SRS, система управления АКПП
12	10A	Регулировка яркости освещения
13	10A	Комбинированный счетчик, лампа SRS
14	10A	Стеклоочиститель и омыватель заднего стекла
15	30A	Стеклоочиститель и омыватель лобового стекла
16	20A	Стоп-сигнал
17	15A	Кондиционер
18	15A	Резервный свет, Круиз-контроль
19	20A	Зеркальный обогреватель
20	Пустой
21	Пустой
22	10A	АБС зажигание
23	20A	Дополнительная розетка (грузовой)

Моторного отсека

Назначение предохранителей в моторном отсеке (2003, 2004)

№	Номинал, Ампер	Схема
A		Гнездо FWD (кроме модели Turbo)
B		Главный предохранитель
1	20A	Вентилятор охлаждения радиатора (основной)
2	20A	Вентилятор охлаждения радиатора (дополнительный)
3	30A	АБС двигатель
4	20A	Обогрев заднего стекла
5	15A	Проблесковый маячок, звуковой сигнал
6	15A	Сигнальные огни поворота
7	10A	Блок управления автоматической коробкой передач
8	10A	Генератор
9	15A	Фара (правая сторона)
10	15A	Фара (левая сторона)
11	20A	Выключатель освещения
12	15A	Часы, Внутреннее освещение

2005

Приборная доска

Назначение предохранителей в панели приборов (2005 г.)

№	Номинал, Ампер	Схема
1	15A	Вентилятор отопителя
2	15A	Вентилятор отопителя
3	15A	Замок двери с электроприводом, дистанционный вход без ключа
4	20A	Прикуриватель, Зеркала заднего вида с дистанционным управлением
5	10A	Задний фонарь, Габаритный свет
6	15A	подушка безопасности SRS
7	15A	Противотуманные фары
8	20A	соленоид АБС
9	15A	Радио
10	Пустой
11	15A	Система зажигания двигателя, подушка безопасности SRS, система управления АКПП
12	10A	Регулировка яркости освещения
13	10A	Комбинированный счетчик, лампа SRS
14	10A	Стеклоочиститель и омыватель заднего стекла
15	30A	Стеклоочиститель и омыватель лобового стекла
16	20A	Стоп-сигнал
17	15A	Кондиционер
18	15A	Резервный свет, Круиз-контроль
19	20A	Зеркальный обогреватель
20	Пустой
21	Пустой
22	10A	АБС зажигание
23	20A	Дополнительная розетка (грузовой)

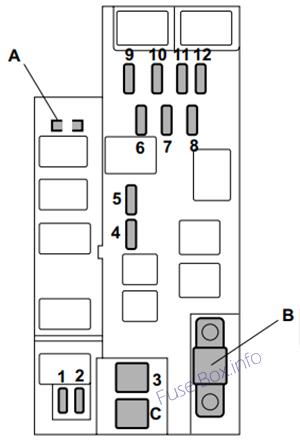

Моторного отсека

Назначение предохранителей в моторном отсеке (2005 г.)

№	Номинал, Ампер	Схема
A		Гнездо FWD (кроме модели Turbo)
B		Главный предохранитель
C		Датчик двигателя (модели без турбонаддува)
1	20A	Вентилятор охлаждения радиатора (основной)
2	20A	Вентилятор охлаждения радиатора (дополнительный)
3	30A	АБС двигатель
4	20A	Обогрев заднего стекла
5	15A	Проблесковый маячок, звуковой сигнал
6	15A	Сигнальные огни поворота
7	10A	Блок управления автоматической коробкой передач
8	10A	Генератор
9	15A	Фара (правая сторона)
10	15A	Фара (левая сторона)
11	20A	Выключатель освещения
12	15A	Часы, Внутреннее освещение

2006

Приборная доска

Назначение предохранителей в панели приборов (2006 г.)

№	Номинал, Ампер	Схема
1	15A	Вентилятор отопителя
2	15A	Вентилятор отопителя
3	15A	Замок двери с электроприводом, дистанционный вход без ключа
4	20A	Прикуриватель, Зеркала заднего вида с дистанционным управлением
5	10A	Задний фонарь, Габаритный свет
6	15A	подушка безопасности SRS
7	15A	Противотуманные фары
8	20A	соленоид АБС
9	15A	Радио
10	Пустой
11	15A	Система зажигания двигателя, подушка безопасности SRS, система управления АКПП
12	10A	Регулировка яркости освещения
13	10A	Комбинированный счетчик, лампа SRS
14	10A	Стеклоочиститель и омыватель заднего стекла
15	30A	Стеклоочиститель и омыватель лобового стекла
16	20A	Стоп-сигнал
17	15A	Кондиционер
18	15A	Резервный свет, Круиз-контроль
19	20A	Зеркальный обогреватель
20	Пустой
21	15A	Катушка зажигания (только модель без турбонаддува)
22	10A	АБС зажигание
23	20A	Розетка для аксессуаров (багажник), Обогрев сиденья

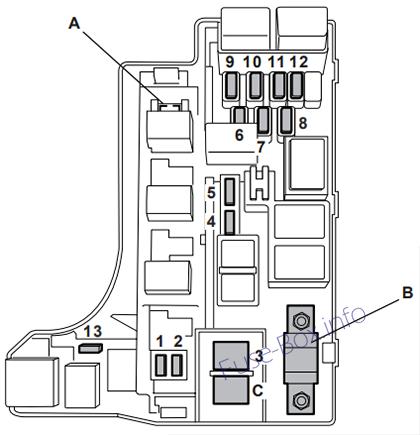

Моторного отсека

Назначение предохранителей в моторном отсеке (2006 г.)

№	Номинал, Ампер	Схема
A		Разъем FWD (модели AT, кроме Turbo)
B		Главный предохранитель
C		Датчик двигателя (модели без турбонаддува)
1	20A	Вентилятор охлаждения радиатора (основной)
2	20A	Вентилятор охлаждения радиатора (дополнительный)
3	30A	АБС двигатель
4	20A	Обогрев заднего стекла
5	15A	Проблесковый маячок, звуковой сигнал
6	15A	Сигнальные огни поворота
7	10A	Блок управления автоматической коробкой передач
8	10A	Генератор
9	15A	Фара (правая сторона)
10	15A	Фара (левая сторона)
11	20A	Выключатель освещения
12	20A	Часы, Внутреннее освещение
13	10A	Комбинированный клапан вторичного воздуха (только модели Turbo)

2007

Приборная доска

Назначение предохранителей в панели приборов (2007 г.)

№	Номинал, Ампер	Схема
1	15A	Вентилятор отопителя
2	15A	Вентилятор отопителя
3	15A	Замок двери с электроприводом, дистанционный вход без ключа
4	20A	Розетка (спереди), Зеркала заднего вида с дистанционным управлением
5	10A	Задний фонарь, Габаритный свет
6	15A	подушка безопасности SRS
7	15A	Противотуманные фары
8	20A	соленоид АБС
9	15A	Радио
10	Пустой
11	15A	Система зажигания двигателя, подушка безопасности SRS, система управления АКПП
12	10A	Регулировка яркости освещения
13	10A	Комбинированный счетчик, лампа SRS
14	10A	Стеклоочиститель и омыватель заднего стекла
15	30A	Стеклоочиститель и омыватель лобового стекла
16	20A	Стоп-сигнал
17	15A	Кондиционер
18	15A	Резервный свет, Круиз-контроль
19	20A	Зеркальный обогреватель
20	Пустой
21	15A	Катушка зажигания (только модели без турбонаддува)
22	Пустой
23	20A	Розетка для аксессуаров (багажник), Обогрев сиденья

Моторного отсека

Назначение предохранителей в моторном отсеке (2007 г.)

№	Номинал, Ампер	Схема
A		Разъем FWD (модели AT, кроме Turbo)
B		Главный предохранитель
C		Датчик двигателя (модели без турбонаддува)
1	20A	Вентилятор охлаждения радиатора (основной)
2	20A	Вентилятор охлаждения радиатора (дополнительный)
3	30A	АБС двигатель
4	20A	Обогрев заднего стекла
5	15A	Проблесковый маячок, звуковой сигнал
6	15A	Сигнальные огни поворота
7	10A	Блок управления автоматической коробкой передач
8	10A	Генератор
9	15A	Фара (правая сторона)
10	15A	Фара (левая сторона)
11	20A	Выключатель освещения
12	20A	Часы, Внутреннее освещение
13	10A	Комбинированный клапан вторичного воздуха (только модели Turbo)
