Предохранители и реле Subaru Impreza (2012-2016)
Схемы относятся к указанным годам и вариантам Subaru Impreza (2012-2016). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Subaru.

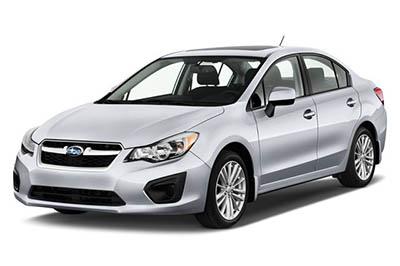

Расположение предохранителей Subaru Impreza 2012-2016
Предохранители прикуривателя (розетки) в Subaru Impreza Это предохранители № 13 (розетка питания центральной консоли / AC 110 В — если установлена) и № 20 (розетка питания приборной панели) в блоке предохранителей панели приборов.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Пассажирский салон

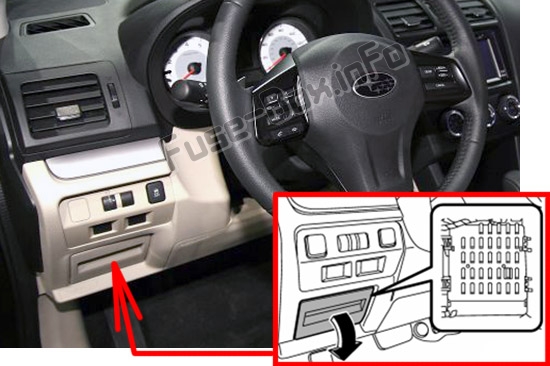

Блок предохранителей находится за крышкой слева от рулевого колеса.

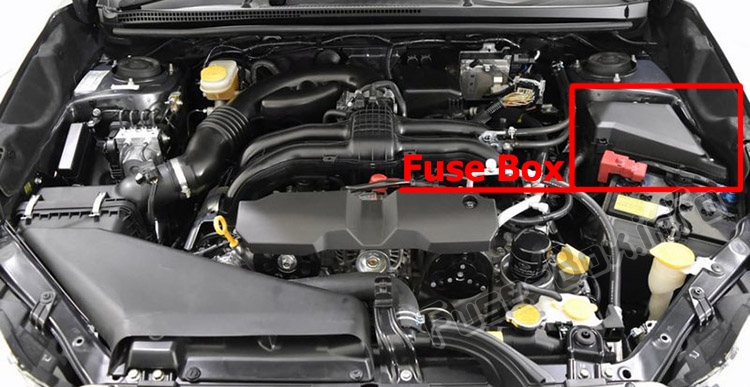

Моторного отсека
Схемы блока предохранителей
Схемы блока предохранителей
2012

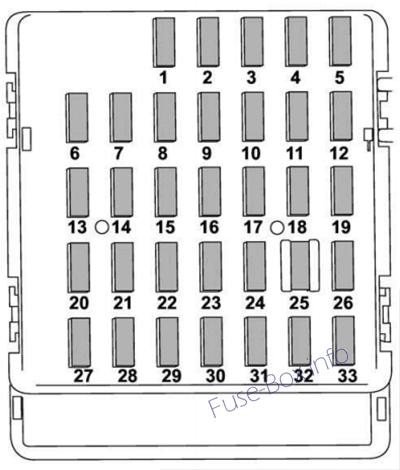

Приборная доска
| № | Номинал, Ампер | Схема |
|---|---|---|
| 1 | 20A | |
| 2 | Пустой | |
| 3 | 15A | Дверной замок |
| 4 | 10A | Реле антиобледенителя переднего стеклоочистителя |
| 5 | 10A | Комбинированный счетчик, Часы |
| 6 | 7.5A | Зеркала заднего вида с дистанционным управлением, реле подогрева сидений |
| 7 | 15A | Комбинированный счетчик, встроенный блок |
| 8 | 20A | Стоп-сигнал |
| 9 | 15A | Антиобледенитель переднего стеклоочистителя |
| 10 | 7.5A | Источник питания (батарея) |
| 11 | 7.5A | Блок указателей поворота |
| 12 | 15A | Блок управления коробкой передач, Блок управления двигателем, Встроенный блок |
| 13 | 10A | Розетка для аксессуаров (центральная консоль) |
| 13 | (15А) | AC110V (если установлено) |
| 14 | 15A | Габаритный свет, Задний фонарь, Задний комбинированный фонарь |
| 15 | 10A | Освещение багажного отсека, Часы |
| 16 | 7.5A | Освещение |
| 17 | 15A | Подогрев сидений |
| 18 | 10A | Резервный свет |
| 19 | 7.5A | (Запасной) |
| 20 | 10A | Дополнительная розетка (приборная панель) |
| 21 | 7.5A | Реле стартера |
| 22 | 10A | Кондиционер, катушка реле обогрева заднего стекла |
| 23 | Пустой | |
| 24 | 15A | Аудиосистема, Часы |
| 25 | 15A | Система подушек безопасности SRS |
| 26 | 7.5A | Реле стеклоподъемников, реле главного вентилятора радиатора |
| 27 | 15A | Вентилятор |
| 28 | 15A | Вентилятор |
| 29 | 15A | Противотуманные фары |
| 30 | Пустой | |
| 31 | 7.5A | Блок автокондиционера, Встроенный блок |
| 32 | 15A | Переключатель сцепления |
| 33 | 7.5A | Блок управления динамикой автомобиля |

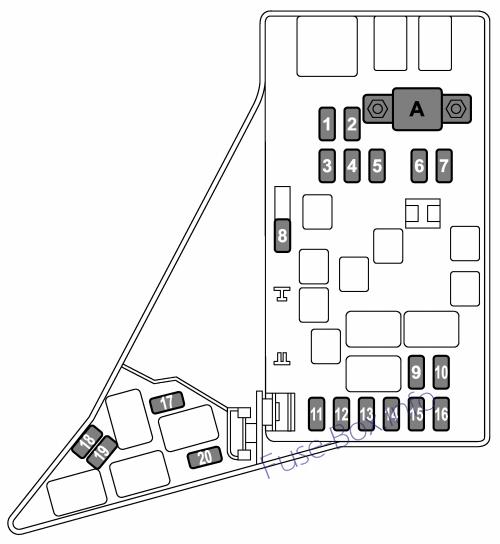

Моторного отсека
| № | Номинал, Ампер | Схема |
|---|---|---|
| A | Главный предохранитель | |
| 1 | 30A | Блок ABS, блок управления динамикой автомобиля |
| 2 | 25A | Главный вентилятор (вентилятор охлаждения) |
| 3 | 25A | Вспомогательный вентилятор (вентилятор охлаждения) |
| 4 | Пустой | |
| 5 | Пустой | |
| 6 | 30A | Фара (ближний свет) |
| 7 | 15A | Фара (дальний свет) |
| 8 | 20A | Резервное копирование |
| 9 | 15A | Horn |
| 10 | 25A | Обогрев заднего стекла, обогрев зеркал |
| 11 | 15A | Топливный насос |
| 12 | 20A | Блок управления автоматической коробкой передач |
| 13 | 7.5A | Блок управления двигателем |
| 14 | 15A | Сигнал поворота и аварийной сигнализации |
| 15 | 15A | Реле хвоста и освещения |
| 16 | 7.5A | Генератор |
| 17 | Пустой | |
| 18 | Пустой | |
| 19 | 15A | Фара (ближний свет — правая) |
| 20 | 15A | Фара (ближний свет — левая) |
2013, 2014, 2015
Приборная доска
| № | Номинал, Ампер | Схема |
|---|---|---|
| 1 | 20A | Разъем сцепного устройства прицепа |
| 2 | Пустой | |
| 3 | 15A | Дверной замок |
| 4 | 10A | Реле антиобледенителя переднего стеклоочистителя |
| 5 | 10A | Комбинированный счетчик, Часы |
| 6 | 7.5A | Зеркала заднего вида с дистанционным управлением, реле подогрева сидений |
| 7 | 15A | Комбинированный счетчик, встроенный блок |
| 8 | 15A | Стоп-сигнал |
| 9 | 15A | Антиобледенитель переднего стеклоочистителя |
| 10 | 7.5A | Источник питания (батарея) |
| 11 | 7.5A | Блок указателей поворота |
| 12 | 15A | Блок управления коробкой передач, Блок управления двигателем, Встроенный блок |
| 13 | 20A | Дополнительная розетка питания (центральная консоль), AC 110 В (если установлена) |
| 14 | 15A | Габаритный свет, Задний фонарь, Задний комбинированный фонарь |
| 15 | 10A | Освещение багажного отсека, Часы |
| 16 | 7.5A | Освещение |
| 17 | 15A | Подогрев сидений |
| 18 | 10A | Резервный свет |
| 19 | 7.5A | (Запасной) |
| 20 | 10A | Дополнительная розетка (приборная панель) |
| 21 | 7.5A | Реле стартера |
| 22 | 10A | Кондиционер, катушка реле обогрева заднего стекла |
| 23 | Пустой | |
| 24 | 10A | Аудиосистема, Часы |
| 25 | 15A | Система подушек безопасности SRS |
| 26 | 7.5A | Реле стеклоподъемников, реле главного вентилятора радиатора |
| 27 | 15A | Вентилятор |
| 28 | 15A | Вентилятор |
| 29 | 15A | Противотуманные фары |
| 30 | Пустой | |
| 31 | 7.5A | Блок автокондиционера, Встроенный блок |
| 32 | 7.5A | Выключатель сцепления, блок управления блокировкой рулевого управления |
| 33 | 7.5A | Блок управления динамикой автомобиля |
Моторного отсека
| № | Номинал, Ампер | Схема |
|---|---|---|
| A | Главный предохранитель | |
| 1 | 30A | Блок ABS, блок управления динамикой автомобиля |
| 2 | 25A | Главный вентилятор (вентилятор охлаждения) |
| 3 | 25A | Вспомогательный вентилятор (вентилятор охлаждения) |
| 4 | Пустой | |
| 5 | Пустой | |
| 6 | 30A | Фара (ближний свет) |
| 7 | 15A | Фара (дальний свет) |
| 8 | 20A | Резервное копирование |
| 9 | 15A | Horn |
| 10 | 25A | Обогрев заднего стекла, обогрев зеркал |
| 11 | 15A | Топливный насос |
| 12 | 20A | Блок управления автоматической коробкой передач |
| 13 | 7.5A | Блок управления двигателем |
| 14 | 15A | Сигнал поворота и аварийной сигнализации |
| 15 | 15A | Реле хвоста и освещения |
| 16 | 7.5A | Генератор |
| 17 | Пустой | |
| 18 | Пустой | |
| 19 | 15A | Фара (ближний свет — правая) |
| 20 | 15A | Фара (ближний свет — левая) |
2016
Приборная доска
| № | Номинал, Ампер | Схема |
|---|---|---|
| 1 | 20A | Разъем сцепного устройства прицепа |
| 2 | 15A | — |
| 3 | 15A | Дверной замок |
| 4 | 10A | Реле антиобледенителя переднего стеклоочистителя |
| 5 | 10A | Комбинированный счетчик, Часы |
| 6 | 7.5A | Зеркала заднего вида с дистанционным управлением, реле подогрева сидений |
| 7 | 15A | Комбинированный счетчик, встроенный блок |
| 8 | 10A | Стоп-сигнал |
| 9 | 15A | Антиобледенитель переднего стеклоочистителя |
| 10 | 7.5A | Источник питания (батарея) |
| 11 | 7.5A | Блок указателей поворота |
| 12 | 15A | Блок управления коробкой передач, Блок управления двигателем, Встроенный блок |
| 13 | 20A | Дополнительная розетка питания (центральная консоль), AC 110 В (если установлена) |
| 14 | 15A | Габаритный свет, Задний фонарь, Задний комбинированный фонарь |
| 15 | 10A | Свет багажа Часы |
| 16 | 7.5A | Освещение |
| 17 | 15A | Подогрев сидений |
| 18 | 10A | Резервный свет |
| 19 | 7.5A | Реле стеклоподъемников, реле главного вентилятора радиатора |
| 20 | 10A | Дополнительная розетка (приборная панель) |
| 21 | 10A | Реле стартера |
| 22 | 7.5A | Кондиционер, катушка реле обогрева заднего стекла |
| 23 | Пустой | |
| 24 | 10A | Аудиосистема, Часы |
| 25 | 15A | Система подушек безопасности SRS |
| 26 | Пустой | |
| 27 | 15A | Вентилятор |
| 28 | 15A | Вентилятор |
| 29 | 15A | Противотуманные фары |
| 30 | Пустой | |
| 31 | 7.5A | Блок автокондиционера, Встроенный блок |
| 32 | 7.5A | Выключатель сцепления, блок управления блокировкой рулевого управления |
| 33 | 7.5A | Блок управления динамикой автомобиля |
Моторного отсека
| № | Номинал, Ампер | Схема |
|---|---|---|
| A | Главный предохранитель | |
| 1 | 30A | Блок ABS, блок управления динамикой автомобиля |
| 2 | 25A | Главный вентилятор (вентилятор охлаждения) |
| 3 | 25A | Вспомогательный вентилятор (вентилятор охлаждения) |
| 4 | Пустой | |
| 5 | Пустой | |
| 6 | 30A | Фара (ближний свет) |
| 7 | 15A | Фара (дальний свет) |
| 8 | 20A | Резервное копирование |
| 9 | 15A | Horn |
| 10 | 25A | Обогрев заднего стекла, обогрев зеркал |
| 11 | 15A | Топливный насос |
| 12 | 20A | Блок управления автоматической коробкой передач |
| 13 | 7.5A | Блок управления двигателем |
| 14 | 15A | Сигнал поворота и аварийной сигнализации |
| 15 | 15A | Реле хвоста и освещения |
| 16 | 7.5A | Генератор |
| 17 | Пустой | |
| 18 | Пустой | |
| 19 | 15A | Фара (ближний свет — правая) |
| 20 | 15A | Фара (ближний свет — левая) |
