Предохранители и реле Subaru Outback (2010-2014)
Схемы относятся к указанным годам и вариантам Subaru Outback (2010-2014). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Subaru.
Расположение предохранителей Subaru Outback 2010-2014
Предохранители прикуривателя (розетки) в Subaru Outback Это предохранители №13 (гнездо) и №20 (дополнительная розетка) в блоке предохранителей приборной панели.
Оглавление
Расположение блока предохранителей
Пассажирский салон

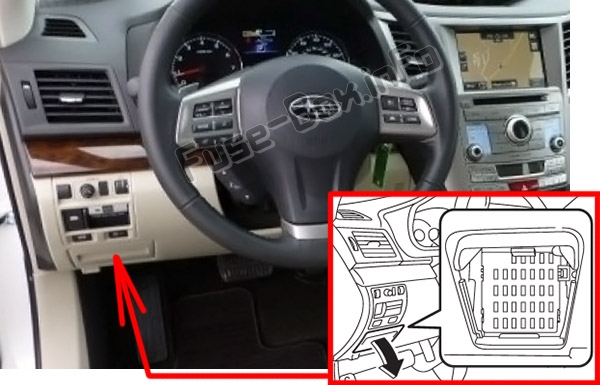

Блок предохранителей находится за крышкой слева от рулевого колеса.

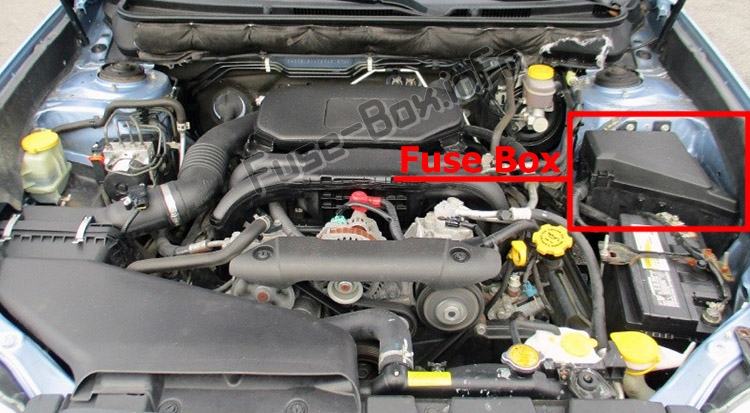

Блок предохранителей в моторном отсеке
Схемы блока предохранителей
2010, 2011, 2012

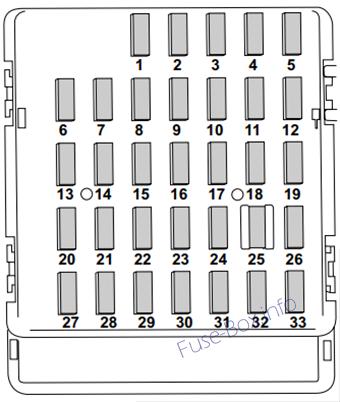

Приборная доска
| № | Номинал, Ампер | Схема |
|---|---|---|
| 1 | 15A | Разъем сцепного устройства прицепа |
| 2 | 20A | Задний электростеклоподъемник (левая сторона) |
| 3 | 20A | Стеклоподъемники (со стороны водителя) |
| 4 | 7.5A | Навигационная система, Противообледенитель переднего стеклоочистителя, Люк в крыше |
| 5 | 7.5A | Комбинированный счетчик |
| 6 | 7.5A | Зеркала заднего вида с дистанционным управлением |
| 7 | 7.5A | Интегрированный блок |
| 8 | 15A | Стоп-сигнал |
| 9 | 15A | Реле обогрева сиденья |
| 10 | 7.5A | Источник питания (батарея) |
| 11 | 7.5A | Блок указателей поворота |
| 12 | 15A | Интегрированный блок, АКПП |
| 13 | 20A | Разъем |
| 14 | Пустой | |
| 15 | 20A | Задний электростеклоподъемник (правая сторона) |
| 16 | Пустой | |
| 17 | 15A | Антиобледенитель переднего стеклоочистителя |
| 18 | 7.5A | Резервный свет |
| 19 | 7.5A | Блок электронного стояночного тормоза, блок системы Hill Holder |
| 20 | 10A | Дополнительная розетка |
| 21 | 7.5A | Реле стартера |
| 22 | 15A | Кондиционер |
| 23 | Пустой | |
| 24 | 15A | Аудио, Навигационная система |
| 25 | 15A | Система подушек безопасности SRS |
| 26 | 7.5A | Главный вентилятор |
| 27 | 30A | Реле стеклоподъемника |
| 28 | Пустой | |
| 29 | 20A | Стеклоподъемники (со стороны пассажира) |
| 30 | Пустой | |
| 31 | 7.5A | Автоматический кондиционер |
| 32 | Пустой | |
| 33 | 7.5A | ABS / Блок управления динамикой автомобиля, Усилитель руля |

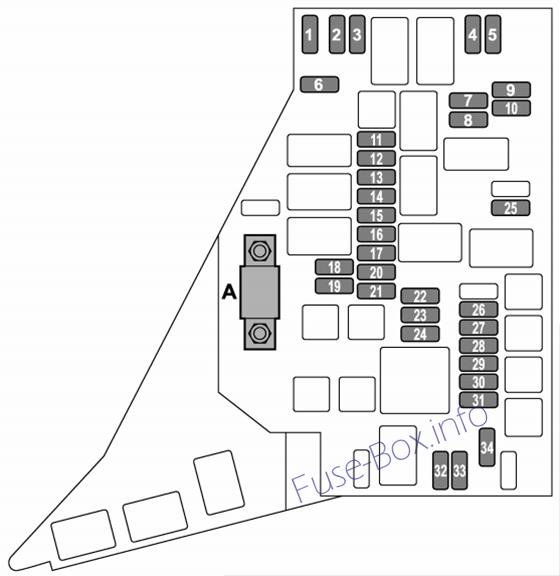

Моторного отсека
| № | Номинал, Ампер | Схема |
|---|---|---|
| A | Главный предохранитель | |
| 1 | 7.5A | Блок управления вариатора |
| 2 | 7.5A | Горн LO |
| 3 | 7.5A | Хорн привет |
| 4 | 15A | Фара ближнего света (правая сторона) |
| 5 | 15A | Фара ближнего света (левая сторона) |
| 6 | 20A | Топливный насос |
| 7 | 10A | Фара дальнего света (левая сторона) |
| 8 | 10A | Фара дальнего света (правая сторона) |
| 9 | 20A | Блок управления бесступенчатой трансмиссией |
| 10 | 7.5A | Генератор |
| 11 | 20A | Люк |
| 12 | 7.5A | Блок управления двигателем |
| 13 | 15A | Блок управления двигателем |
| 14 | 15A | Катушка зажигания |
| 15 | 15A | Блок управления двигателем |
| 16 | 15A | Блок управления двигателем |
| 17 | 15A | Блок управления автоматической коробкой передач |
| 18 | 10A | Освещение |
| 19 | 10A | Задний комбинированный фонарь |
| 20 | 15A | Сигнал поворота и аварийной сигнализации (бортовой блок управления) |
| 21 | 20A | Замок двери (кузовной блок управления) |
| 22 | 15A | Задний дворник, Задний омыватель |
| 23 | 10A | Передняя шайба |
| 24 | 30A | Передний стеклоочиститель |
| 25 | 25A | Обогрев заднего стекла, Обогрев зеркал, Обогрев переднего стеклоочистителя |
| 26 | 15A | Вентилятор |
| 27 | 15A | Вентилятор |
| 28 | 25A | Аудиоблок |
| 29 | 25A | Дополнительный вентилятор |
| 30 | 25A | Главный вентилятор |
| 31 | 30A | ABS / Блок управления динамикой автомобиля |
| 32 | 10A | Противотуманные фары (правая сторона) |
| 33 | 10A | Противотуманные фары (левая сторона) |
| 34 | 10A | Резервный (кузовной блок управления) |
2013
Приборная доска
| № | Номинал, Ампер | Схема |
|---|---|---|
| 1 | 15A | Разъем сцепного устройства прицепа |
| 2 | 20A | Задний электростеклоподъемник (левая сторона) |
| 3 | 20A | Электрические стеклоподъемники (со стороны водителя) |
| 4 | 7.5A | Навигационная система, Противообледенитель переднего стеклоочистителя, Люк в крыше |
| 5 | 7.5A | Комбинированный счетчик |
| 6 | 7.5A | Зеркала заднего вида с дистанционным управлением |
| 7 | 7.5A | Интегрированный блок |
| 8 | 15A | Стоп-сигнал |
| 9 | 15A | Реле обогрева сиденья |
| 10 | 7.5A | Источник питания (батарея) |
| 11 | 7.5A | Блок указателей поворота |
| 12 | 15A | Интегрированный блок, АКПП |
| 13 | 20A | Разъем |
| 14 | 10A | Интегрированный блок |
| 15 | 20A | Задний электростеклоподъемник (правая сторона) |
| 16 | Пустой | |
| 17 | 15A | Антиобледенитель переднего стеклоочистителя |
| 18 | 7.5A | Резервный свет |
| 19 | 7.5A | Блок электронного стояночного тормоза, блок системы Hill Holder |
| 20 | 10A | Дополнительная розетка |
| 21 | 7.5A | Реле стартера |
| 22 | 15A | Кондиционер |
| 23 | Пустой | |
| 24 | 15A | Аудио, Навигационная система |
| 25 | 15A | Система подушек безопасности SRS |
| 26 | 7.5A | Главный вентилятор |
| 27 | 30A | Реле стеклоподъемника |
| 28 | Пустой | |
| 29 | 20A | Электрические стеклоподъемники (со стороны пассажира) |
| 30 | Пустой | |
| 31 | 7.5A | Автоматический кондиционер |
| 32 | 7.5A | Блокировка руля |
| 33 | 7.5A | ABS / Блок управления динамикой автомобиля, Усилитель руля |

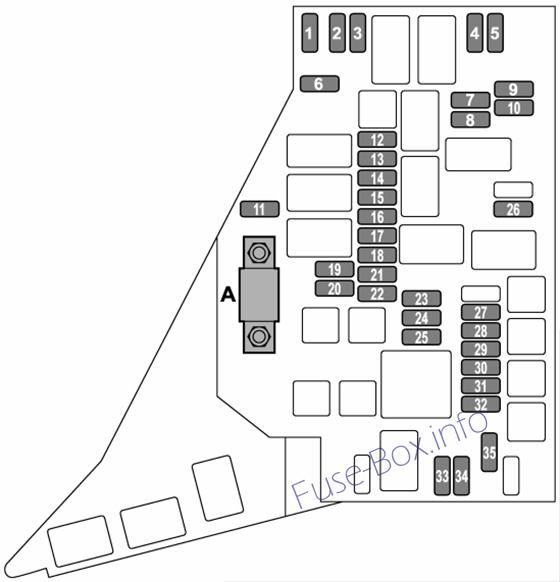

Моторного отсека
| № | Номинал, Ампер | Схема |
|---|---|---|
| A | Главный предохранитель | |
| 1 | 7.5A | Блок управления вариатора |
| 2 | 7.5A | Рог (правая сторона) |
| 3 | 7.5A | Рог (в центре) |
| 4 | 15A | Фара ближнего света (правая сторона) |
| 5 | 15A | Фара ближнего света (левая сторона) |
| 6 | 20A | Топливный насос |
| 7 | 10A | Фара дальнего света (левая сторона) |
| 8 | 10A | Фара дальнего света (правая сторона) |
| 9 | 20A | Блок управления бесступенчатой трансмиссией |
| 10 | 7.5A | Генератор |
| 11 | 10A | Система EyeSight |
| 12 | 20A | Люк |
| 13 | 7.5A | Блок управления двигателем |
| 14 | 15A | Блок управления двигателем |
| 15 | 15A | Катушка зажигания |
| 16 | 15A | Блок управления двигателем |
| 17 | 15A | Блок управления двигателем |
| 18 | 10A | Блок управления автоматической коробкой передач |
| 19 | 10A | Освещение |
| 20 | 10A | Задний комбинированный фонарь |
| 21 | 15A | Сигнал поворота и аварийной сигнализации (бортовой блок управления) |
| 22 | 20A | Замок двери (кузовной блок управления) |
| 23 | 15A | Задний дворник, Задний омыватель |
| 24 | 10A | Передняя шайба |
| 25 | 30A | Передний стеклоочиститель |
| 26 | 25A | Обогрев заднего стекла, Обогрев зеркал, Обогрев переднего стеклоочистителя |
| 27 | 15A | Вентилятор |
| 28 | 15A | Вентилятор |
| 29 | 25A | Аудиоблок |
| 30 | 25A | Дополнительный вентилятор |
| 31 | 25A | Главный вентилятор |
| 32 | 30A | ABS / Блок управления динамикой автомобиля |
| 33 | 10A | Противотуманные фары (правая сторона) |
| 34 | 10A | Противотуманные фары (левая сторона) |
| 35 | 20A | Резервный (кузовной блок управления) |
2014
Приборная доска
| № | Номинал, Ампер | Схема |
|---|---|---|
| 1 | 15A | Разъем сцепного устройства прицепа |
| 2 | 20A | Задний электростеклоподъемник (левая сторона) |
| 3 | 20A | Стеклоподъемники (со стороны водителя) |
| 4 | 7.5A | Навигационная система, Противообледенитель переднего стеклоочистителя, Люк в крыше |
| 5 | 7.5A | Комбинированный счетчик |
| 6 | 7.5A | Зеркала заднего вида с дистанционным управлением |
| 7 | 7.5A | Интегрированный блок |
| 8 | 15A | Стоп-сигнал |
| 9 | 15A | Реле обогрева сиденья |
| 10 | 7.5A | Источник питания (батарея) |
| 11 | 7.5A | Блок указателей поворота |
| 12 | 15A | Интегрированный блок, АКПП |
| 13 | 20A | Разъем |
| 14 | 10A | Интегрированный блок |
| 15 | 20A | Задний электростеклоподъемник (правая сторона) |
| 16 | Пустой | |
| 17 | 15A | Антиобледенитель переднего стеклоочистителя |
| 18 | 7.5A | Резервный свет |
| 19 | 7.5A | Блок электронного стояночного тормоза, блок системы Hill Holder |
| 20 | 10A | Дополнительная розетка |
| 21 | 7.5A | Реле стартера |
| 22 | 15A | Кондиционер |
| 23 | Пустой | |
| 24 | 15A | Аудио, Навигационная система |
| 25 | 15A | Система подушек безопасности SRS |
| 26 | 7.5A | Главный вентилятор |
| 27 | Пустой | |
| 28 | Пустой | |
| 29 | 20A | Стеклоподъемники (со стороны пассажира) |
| 30 | Пустой | |
| 31 | 7.5A | Автоматический кондиционер |
| 32 | 7.5A | Блокировка руля |
| 33 | 7.5A | ABS / Блок управления динамикой автомобиля, Усилитель руля |
Моторного отсека
| № | Номинал, Ампер | Схема |
|---|---|---|
| A | Главный предохранитель | |
| 1 | 7.5A | Блок управления вариатора |
| 2 | 7.5A | Рог (правая сторона) |
| 3 | 7.5A | Рог (в центре) |
| 4 | 15A | Фара ближнего света (правая сторона) |
| 5 | 15A | Фара ближнего света (левая сторона) |
| 6 | 20A | Топливный насос |
| 7 | 10A | Фара дальнего света (левая сторона) |
| 8 | 10A | Фара дальнего света (правая сторона) |
| 9 | 20A | Блок управления бесступенчатой трансмиссией |
| 10 | 7.5A | Генератор |
| 11 | 10A | Система EyeSight |
| 12 | 20A | Люк |
| 13 | 7.5A | Блок управления двигателем |
| 14 | 15A | Блок управления двигателем |
| 15 | 15A | Катушка зажигания |
| 16 | 15A | Блок управления двигателем |
| 17 | 15A | Блок управления двигателем |
| 18 | 10A | Блок управления автоматической коробкой передач |
| 19 | 10A | Освещение |
| 20 | 10A | Задний комбинированный фонарь |
| 21 | 15A | Сигнал поворота и аварийной сигнализации (бортовой блок управления) |
| 22 | 20A | Замок двери (кузовной блок управления) |
| 23 | 15A | Задний дворник, Задний омыватель |
| 24 | 10A | Передняя шайба |
| 25 | 30A | Передний стеклоочиститель |
| 26 | 25A | Обогрев заднего стекла, Обогрев зеркал, Обогрев переднего стеклоочистителя |
| 27 | 15A | Вентилятор |
| 28 | 15A | Вентилятор |
| 29 | 25A | Аудиоблок |
| 30 | 25A | Дополнительный вентилятор |
| 31 | 25A | Главный вентилятор |
| 32 | 30A | ABS / Блок управления динамикой автомобиля |
| 33 | 10A | Противотуманные фары (правая сторона) |
| 34 | 10A | Противотуманные фары (левая сторона) |
| 35 | 20A | Резервный (кузовной блок управления) |
