Предохранители и реле Subaru Outback (2005-2009)
Схемы относятся к указанным годам и вариантам Subaru Outback (2005-2009). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Subaru.
Расположение предохранителей Subaru Outback 2005-2009 гг.
Предохранители прикуривателя (розетки) в Subaru Outback Это предохранители № 13 (гнездо багажника) и № 20 (гнездо прикуривателя) в блоке предохранителей панели приборов.
Оглавление
Расположение блока предохранителей

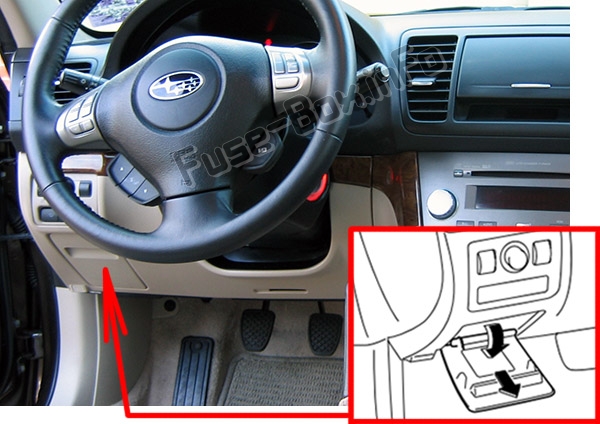

Пассажирский салон
Блок предохранителей находится за крышкой слева от рулевого колеса.

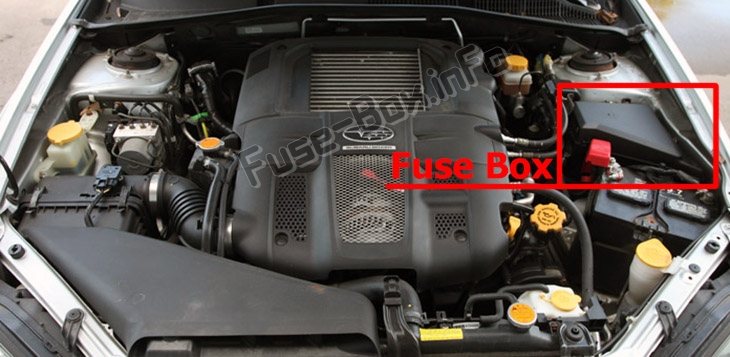

Блок предохранителей в моторном отсеке
Схемы блока предохранителей
2005

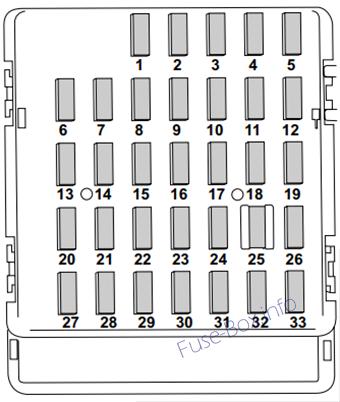

Приборная доска
| № | Номинал, Ампер | Схема |
|---|---|---|
| 1 | 20 | Грузовой вентилятор, соединитель сцепного устройства прицепа |
| 2 | Пустой | |
| 3 | 15 | Дверной замок |
| 4 | 15 | Реле антиобледенителя переднего стеклоочистителя, люк в крыше |
| 5 | 15 | Комбинированный счетчик |
| 6 | 7.5 | Зеркала заднего вида с дистанционным управлением, реле обогрева сиденья, подсветка косметического зеркала |
| 7 | 15 | Комбинированный счетчик, встроенный блок |
| 8 | 20 | Стоп-сигнал |
| 9 | 20 | Обогрев зеркал, антиобледенитель переднего стеклоочистителя |
| 10 | 7.5 | Источник питания (батарея) |
| 11 | 7.5 | Блок указателей поворота, Часы |
| 12 | 15 | Блок автоматической коробки передач, Система подушек безопасности SRS (Sub), Блок управления двигателем, Встроенный блок |
| 13 | 20 | Грузовой разъем |
| 14 | 15 | Габаритный фонарь, Задний фонарь, Задний комбинированный фонарь |
| 15 | Пустой | |
| 16 | 15 | Освещение |
| 17 | 15 | Подогрев сидений |
| 18 | 10 | Резервный свет |
| 19 | 7.5 | Реле правой фары |
| 20 | 10 | Гнездо прикуривателя |
| 21 | 7.5 | Реле стартера |
| 22 | 15 | Кондиционер, катушка реле обогрева заднего стекла |
| 23 | 15 | Задний дворник, омыватель заднего стекла |
| 24 | 15 | Аудиосистема, Часы |
| 25 | 15 | Система подушек безопасности SRS (основная) |
| 26 | 15 | Реле стеклоподъемника |
| 27 | 15 | Вентилятор |
| 28 | 15 | Вентилятор |
| 29 | 15 | Противотуманные фары |
| 30 | 30 | Передний стеклоочиститель, омыватель переднего стеклоочистителя |
| 31 | 7.5 | Блок автокондиционера, Встроенный блок |
| 32 | 7.5 | Реле левой фары |
| 33 | 7.5 | ABS/блок управления динамикой автомобиля |

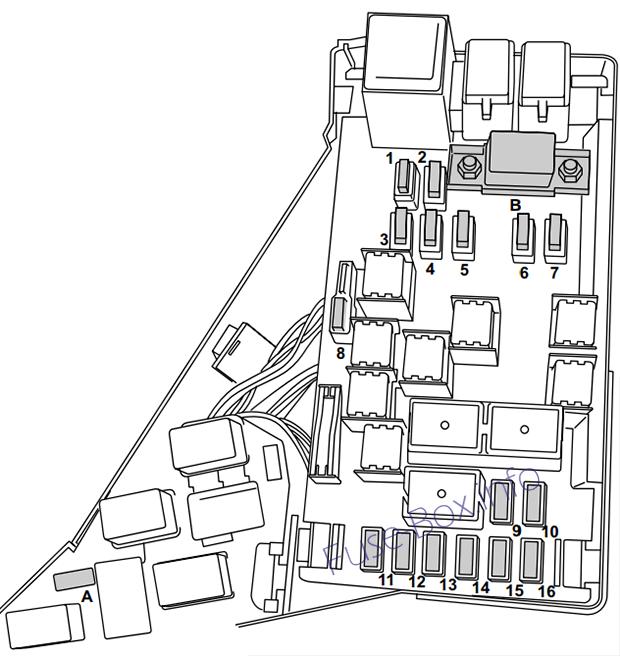

Моторного отсека
| № | Номинал, Ампер | Схема |
|---|---|---|
| A | Разъем FWD (автомобили AT – кроме моделей Turbo и 3,0-литровых моделей) | |
| B | Главный предохранитель | |
| 1 | 30 | Блок ABS, блок управления динамикой автомобиля |
| 2 | 25 | Главный вентилятор |
| 3 | 25 | Вспомогательный вентилятор (кроме 3,0-литровых моделей) |
| 4 | 25 | Главный вентилятор (3,0-литровые модели) |
| 5 | 20 | |
| 6 | 15 | Фара (правая сторона) |
| 7 | 15 | Фара (левая сторона) |
| 8 | 20 | Резервный свет |
| 9 | 15 | Horn |
| 10 | 25 | Обогрев заднего стекла |
| 11 | 15 | Топливный насос |
| 12 | 15 | Блок управления автоматической коробкой передач |
| 13 | 7.5 | Блок управления двигателем |
| 14 | 15 | Сигнал поворота и аварийной сигнализации |
| 15 | 20 | Переключатель парковки |
| 16 | 7.5 | Генератор |
2006
Приборная доска
| № | Номинал, Ампер | Схема |
|---|---|---|
| 1 | 20 | Грузовой вентилятор, соединитель сцепного устройства прицепа |
| 2 | Пустой | |
| 3 | 15 | Дверной замок |
| 4 | 15 | Реле антиобледенителя переднего стеклоочистителя, люк в крыше |
| 5 | 15 | Комбинированный счетчик |
| 6 | 7.5 | Зеркала заднего вида с дистанционным управлением, реле обогрева сиденья, подсветка косметического зеркала |
| 7 | 15 | Комбинированный счетчик, встроенный блок |
| 8 | 20 | Стоп-сигнал |
| 9 | 20 | Обогрев зеркал, антиобледенитель переднего стеклоочистителя |
| 10 | 7.5 | Источник питания (батарея) |
| 11 | 7.5 | Блок указателей поворота, Часы |
| 12 | 15 | Блок автоматической коробки передач, Система подушек безопасности SRS (Sub), Блок управления двигателем, Встроенный блок |
| 13 | 20 | Грузовой разъем |
| 14 | 15 | Габаритный фонарь, Задний фонарь, Задний комбинированный фонарь |
| 15 | Пустой | |
| 16 | 15 | Освещение |
| 17 | 15 | Подогрев сидений |
| 18 | 10 | Резервный свет |
| 19 | 7.5 | Реле правой фары |
| 20 | 10 | Гнездо прикуривателя |
| 21 | 7.5 | Реле стартера |
| 22 | 15 | Кондиционер, катушка реле обогрева заднего стекла |
| 23 | 15 | Задний дворник, омыватель заднего стекла |
| 24 | 15 | Аудиосистема, Часы |
| 25 | 15 | Система подушек безопасности SRS (основная) |
| 26 | 15 | Реле стеклоподъемника |
| 27 | 15 | Вентилятор |
| 28 | 15 | Вентилятор |
| 29 | 15 | Противотуманные фары |
| 30 | 30 | Передний стеклоочиститель, омыватель переднего стеклоочистителя |
| 31 | 7.5 | Блок автокондиционера, Встроенный блок |
| 32 | 7.5 | Реле левой фары |
| 33 | 7.5 | ABS/блок управления динамикой автомобиля |
Моторного отсека
| № | Номинал, Ампер | Схема |
|---|---|---|
| A | Розетка FWD (автомобили AT - кроме моделей Turbo и моделей 3,0 л) | |
| B | Главный предохранитель | |
| 1 | 30A | Блок ABS, блок управления динамикой автомобиля |
| 2 | 25A | Главный вентилятор (3,0-литровые модели) |
| 3 | 25A | Вспомогательный вентилятор (кроме 3,0-литровых моделей) |
| 4 | 25A | Главный вентилятор |
| 5 | 20A | Аудио |
| 6 | 15A | Фара (правая сторона) |
| 7 | 15A | Фара (левая сторона) |
| 8 | 20A | Резервный свет |
| 9 | 15A | Horn |
| 10 | 25A | Обогрев заднего стекла |
| 11 | 15A | Топливный насос |
| 12 | 15A | Блок управления автоматической коробкой передач |
| 13 | 7.5A | Блок управления двигателем |
| 14 | 15A | Сигнал поворота и аварийной сигнализации |
| 15 | 20A | Переключатель парковки |
| 16 | 7.5A | Генератор |
2008, 2009
Приборная доска
| № | Номинал, Ампер | Схема |
|---|---|---|
| 1 | 20 | Грузовой вентилятор, соединитель сцепного устройства прицепа |
| 2 | Пустой | |
| 3 | 15 | Дверной замок |
| 4 | 15 | Реле антиобледенителя переднего стеклоочистителя, люк в крыше |
| 5 | 15 | Комбинированный счетчик |
| 6 | 7.5 | Зеркала заднего вида с дистанционным управлением, реле обогрева сиденья, подсветка косметического зеркала |
| 7 | 15 | Комбинированный счетчик, встроенный блок |
| 8 | 20 | Стоп-сигнал |
| 9 | 20 | Обогрев зеркал, антиобледенитель переднего стеклоочистителя |
| 10 | 7.5 | Источник питания (батарея) |
| 11 | 7.5 | Блок указателей поворота, Часы |
| 12 | 15 | Блок автоматической коробки передач, Система подушек безопасности SRS (Sub), Блок управления двигателем, Встроенный блок |
| 13 | 20 | Грузовой разъем |
| 14 | 15 | Габаритный фонарь, Задний фонарь, Задний комбинированный фонарь |
| 15 | Пустой | |
| 16 | 15 | Освещение |
| 17 | 15 | Подогрев сидений |
| 18 | 10 | Резервный свет |
| 19 | 7.5 | Реле правой фары |
| 20 | 10 | Гнездо прикуривателя |
| 21 | 7.5 | Реле стартера |
| 22 | 15 | Кондиционер, катушка реле обогрева заднего стекла |
| 23 | 15 | Задний дворник, омыватель заднего стекла |
| 24 | 15 | Аудиосистема, Часы |
| 25 | 15 | Система подушек безопасности SRS (основная) |
| 26 | 15 | Реле стеклоподъемника |
| 27 | 15 | Вентилятор |
| 28 | 15 | Вентилятор |
| 29 | 15 | Противотуманные фары |
| 30 | 30 | Передний стеклоочиститель, омыватель переднего стеклоочистителя |
| 31 | 7.5 | Блок автокондиционера, Встроенный блок |
| 32 | 7.5 | Реле левой фары |
| 33 | 7.5 | ABS/блок управления динамикой автомобиля |
Моторного отсека
| № | Номинал, Ампер | Схема |
|---|---|---|
| A | Розетка FWD (модели AT - кроме моделей Turbo и моделей 3,0 л) | |
| B | Главный предохранитель | |
| 1 | 30A | Блок ABS, блок управления динамикой автомобиля |
| 2 | 25A | Главный вентилятор (3,0-литровые модели) |
| 3 | 10A | Комбинированный клапан вторичного воздуха (модели с турбонаддувом) |
| 4 | 25A | Вспомогательный вентилятор (кроме 3,0-литровых моделей) |
| 5 | 25A | Главный вентилятор |
| 6 | 20A | Аудио |
| 7 | 15A | Фара (правая сторона) |
| 8 | 15A | Фара (левая сторона) |
| 9 | 20A | Резервный свет |
| 10 | 15A | Horn |
| 11 | 25A | Обогрев заднего стекла |
| 12 | 15A | Топливный насос |
| 13 | 15A | Блок управления автоматической коробкой передач |
| 14 | 7.5A | Блок управления двигателем |
| 15 | 15A | Сигнал поворота и аварийной сигнализации |
| 16 | 20A | Переключатель парковки |
| 17 | 7.5A | Генератор |
Дополнительная информация: Subaru Outback (2005-2009)
Subaru — автомобильное производственное подразделение японского транспортного конгломерата Subaru Corporation. Они являются двадцать вторым по величине автопроизводителем в мире. Компания была основана в 1953 году и на данный момент ей 67 лет. Автомобили Subaru популярны из-за оппозитного двигателя объемом более 1500 куб. Речь идет о Subaru Outback. Это популярная линейка автомобилей от компании. Subaru Outback использует автомобильную табличку для двух автомобилей, включая хэтчбек, производный от Impreza, и универсал на базе Legacy.
Subaru Outback III: третье поколение
Наследие четвертого поколения легло в основу Subaru III третьего поколения. Subaru Outback III был впервые представлен на автосалоне во Франкфурте в 2003 году. Производство началось в том же году и продолжалось в течение следующих шести лет, прежде чем оно было завершено в 2009 году. рынок в 2004 году. Он был оснащен двигателем объемом 2,5 л с турбонаддувом. Компания продала комплектацию 2.5XT ограниченным тиражом в Японии в 2008 году. Они сделали это, чтобы отпраздновать 50-летие Subaru.
Автомобиль нового поколения отличался модернизированной колесной базой. Не только это, но даже размер автомобиля был больше, чем у предыдущих моделей. Subaru Outback III отличался привлекательным интерьером. Стиль всей серии Legacy, включая Outback, был обновлен в 2006 году. Компания внесла несколько новых изменений для улучшения функциональности автомобиля.
Производство седана Outback было прекращено после 2007 модельного года. В то время у Subaru была только одна модель седана и универсала на рынке Северной Америки. Subaru Outback III — комфортабельный автомобиль с мощным двигателем и достойными характеристиками. Однако он не создан для бездорожья. В настоящее время компания работает над моделями Subaru Outback шестого поколения, которые выглядят намного лучше, чем любая из предыдущих версий.
