Предохранители и реле Subaru Outback (1999-2004)
Схемы относятся к указанным годам и вариантам Subaru Outback (1999-2004). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Subaru.
Расположение предохранителей Subaru Outback 1999-2004 гг.
Предохранители прикуривателя (розетки) в Subaru Outback являются предохранители № 4 (прикуриватель) и № 20 или № 21 (разъем питания для аксессуаров) в блоке предохранителей панели приборов.
Оглавление
Расположение блока предохранителей

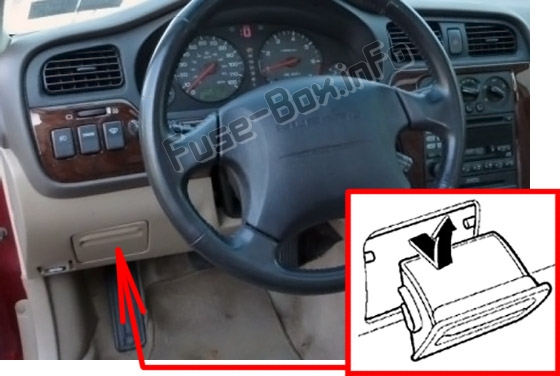

Пассажирский салон
Блок предохранителей находится за крышкой слева от рулевого колеса.

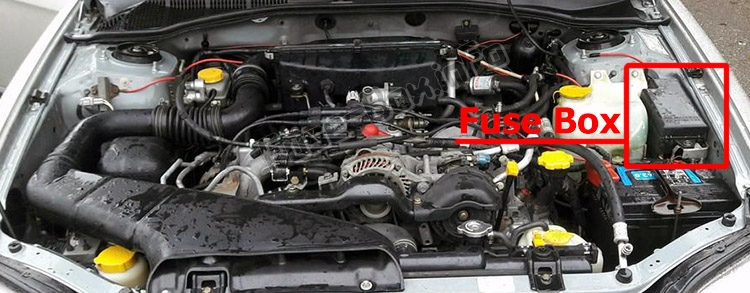

Блок предохранителей в моторном отсеке
Схемы блока предохранителей
2000

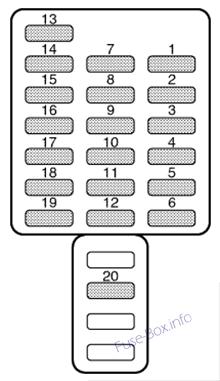

Приборная доска
| № | Номинал, Ампер | Схема |
|---|---|---|
| 1 | 15A | Вентилятор отопителя |
| 2 | 15A | Вентилятор отопителя |
| 3 | 15A | Замок двери с электроприводом, вход без ключа |
| 4 | 20A | Прикуриватель, Зеркала заднего вида с дистанционным управлением |
| 5 | 10A | Задний фонарь, Габаритный свет |
| 6 | 15A | подушка безопасности SRS |
| 7 | 15A | Передняя противотуманная фара |
| 8 | 30A | соленоид АБС |
| 9 | 15A | Радио, Часы |
| 10 | 15A | Трейлер |
| 11 | 15A | Система зажигания двигателя, подушка безопасности SRS |
| 12 | 10A | Регулировка яркости освещения |
| 13 | 15A | Топливный насос |
| 14 | 10A | Стеклоочиститель и омыватель заднего стекла |
| 15 | 30A | Стеклоочиститель и омыватель лобового стекла |
| 16 | 20A | Стоп-сигнал |
| 17 | 15A | Кондиционер |
| 18 | 15A | Фонарь заднего хода, Круиз-контроль, Управление АБС |
| 19 | 20A | Обогрев зеркал, антиобледенитель стеклоочистителей |
| 20 | 20A | Розетка для аксессуаров, Обогрев сиденья |

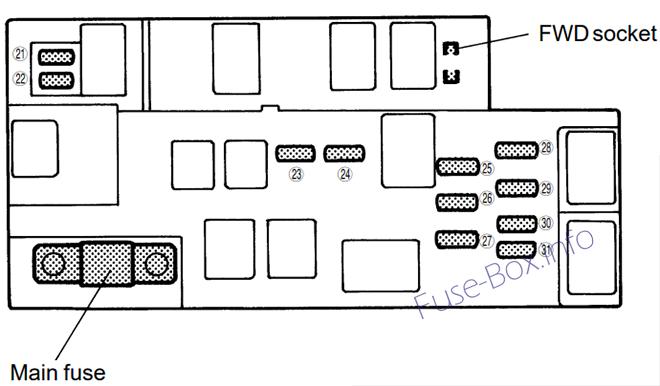

Блок предохранителей в моторном отсеке
| № | Номинал, Ампер | Схема |
|---|---|---|
| 21 | 20A | Вентилятор охлаждения радиатора (основной) |
| 22 | 20A | Вентилятор охлаждения радиатора (дополнительный) |
| 23 | 20A | Обогрев заднего стекла |
| 24 | 15A | Проблесковый маячок, звуковой сигнал |
| 25 | 15A | Счетчик, контрольная лампа системы подушек безопасности SRS |
| 26 | 10A | Блок управления АКПП, БЛОК АБС |
| 27 | 10A | Генератор |
| 28 | 15A | Фара (правая сторона) |
| 29 | 15A | Фара (левая сторона) |
| 30 | 20A | Выключатель освещения |
| 31 | 15A | Часы, Внутреннее освещение |
2001, 2002, 2003

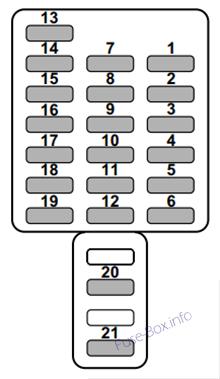

Панель приборов (2,5 л)
| № | Номинал, Ампер | Схема |
|---|---|---|
| 1 | 15A | Вентилятор отопителя |
| 2 | 15A | Вентилятор отопителя |
| 3 | 15A | Замок двери с электроприводом, вход без ключа |
| 4 | 20A | Прикуриватель, Зеркала заднего вида с дистанционным управлением |
| 5 | 10A | Задний фонарь, Габаритный свет |
| 6 | 15A | подушка безопасности SRS |
| 7 | 15A | Передняя противотуманная фара |
| 8 | 30A | соленоид АБС |
| 9 | 15A | Радио, Часы |
| 10 | 15A | Трейлер |
| 11 | 15A | Система зажигания двигателя, подушка безопасности SRS |
| 12 | 10A | Регулировка яркости освещения |
| 13 | 15A | Топливный насос |
| 14 | 10A | Стеклоочиститель и омыватель заднего стекла |
| 15 | 30A | Стеклоочиститель и омыватель лобового стекла |
| 16 | 20A | Стоп-сигнал |
| 17 | 15A | Кондиционер |
| 18 | 15A | Фонарь заднего хода, Круиз-контроль, Управление АБС |
| 19 | 20A | Обогрев зеркал, антиобледенитель стеклоочистителей |
| 20 | 20A | Розетка для аксессуаров, Обогрев сиденья |

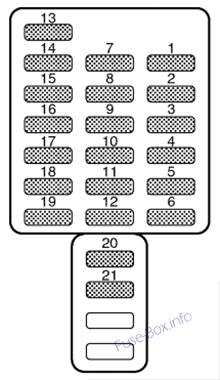

Панель приборов (3,0 л)
| № | Номинал, Ампер | Схема |
|---|---|---|
| 1 | 15A | Вентилятор отопителя |
| 2 | 15A | Вентилятор отопителя |
| 3 | 15A | Замок двери с электроприводом, вход без ключа |
| 4 | 20A | Прикуриватель, Зеркала заднего вида с дистанционным управлением |
| 5 | 10A | Задний фонарь, Габаритный свет |
| 6 | 15A | подушка безопасности SRS |
| 7 | 15A | Передняя противотуманная фара |
| 8 | 30A | Соленоид ABS (VDC) |
| 9 | 15A | Радио, Часы |
| 10 | 15A | Трейлер |
| 11 | 15A | Система зажигания двигателя, подушка безопасности SRS |
| 12 | 10A | Регулировка яркости освещения |
| 13 | 15A | Топливный насос |
| 14 | 10A | Стеклоочиститель и омыватель заднего стекла |
| 15 | 30A | Стеклоочиститель и омыватель лобового стекла |
| 16 | 20A | Стоп-сигнал |
| 17 | 15A | Кондиционер |
| 18 | 15A | Фонарь заднего хода, Круиз-контроль, Управление ABS (VDC) |
| 19 | 20A | Обогрев зеркал, антиобледенитель Wper |
| 20 | 20A | Аудиоусилитель McIntosh (при наличии) |
| 21 | 20A | Розетка для аксессуаров, Обогрев сиденья |

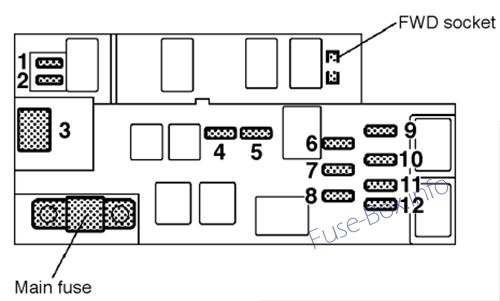

Моторный отсек (2,5 л)
| № | Номинал, Ампер | Схема |
|---|---|---|
| 1 | 20A | Вентилятор охлаждения радиатора (основной) |
| 2 | 20A | Вентилятор охлаждения радиатора (дополнительный) |
| 3 | 50A | АБС двигатель |
| 4 | 20A | Обогрев заднего стекла |
| 5 | 15A | Проблесковый маячок, звуковой сигнал |
| 6 | 15A | Счетчик, контрольная лампа системы подушек безопасности SRS |
| 7 | 10A | Блок управления АКПП, БЛОК АБС |
| 8 | 10A | Генератор |
| 9 | 15A | Фара (правая сторона) |
| 10 | 15A | Фара (левая сторона) |
| 11 | 20A | Выключатель освещения |
| 12 | 15A | Часы, Внутреннее освещение |

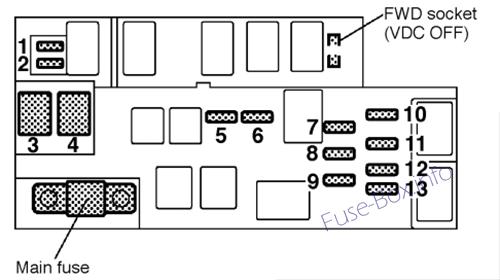

Моторный отсек (3,0 л)
| № | Номинал, Ампер | Схема |
|---|---|---|
| 1 | 30A | Вентилятор охлаждения радиатора (основной) |
| 2 | 30A | Вентилятор охлаждения радиатора (дополнительный) |
| 3 | 50A | Электродвигатель с АБС (VDC) |
| 4 | 30A | Аудиоусилитель McIntosh (при наличии) |
| 5 | 20A | Обогрев заднего стекла |
| 6 | 15A | Проблесковый маячок, звуковой сигнал |
| 7 | 15A | Счетчик, контрольная лампа системы подушек безопасности SRS |
| 8 | 10A | Блок управления АКПП, БЛОК АБС |
| 9 | 10A | Генератор |
| 10 | 15A | Фара (правая сторона) |
| 11 | 15A | Фара (левая сторона) |
| 12 | 20A | Выключатель освещения |
| 13 | 15A | Часы, Внутреннее освещение |
2004
Панель приборов (2,5 л)
| № | Номинал, Ампер | Схема |
|---|---|---|
| 1 | 15A | Вентилятор отопителя |
| 2 | 15A | Вентилятор отопителя |
| 3 | 15A | Замок двери с электроприводом, вход без ключа |
| 4 | 20A | Подогрев зеркал, Прикуриватель, Зеркала заднего вида с дистанционным управлением |
| 5 | 10A | Задний фонарь, Габаритный свет |
| 6 | 15A | подушка безопасности SRS |
| 7 | 15A | Передняя противотуманная фара |
| 8 | 30A | соленоид АБС |
| 9 | 15A | Радио, Часы |
| 10 | 15A | Трейлер |
| 11 | 15A | Система зажигания двигателя, подушка безопасности SRS |
| 12 | 10A | Регулировка яркости освещения |
| 13 | 15A | Топливный насос |
| 14 | 10A | Стеклоочиститель и омыватель заднего стекла |
| 15 | 30A | Стеклоочиститель и омыватель лобового стекла |
| 16 | 20A | Стоп-сигнал |
| 17 | 15A | Кондиционер |
| 18 | 15A | Фонарь заднего хода, Круиз-контроль, Управление АБС |
| 19 | 20A | Стеклоочиститель антиобледенитель |
| 20 | 20A | Розетка для аксессуаров, Обогрев сиденья |
| 21 | 15A | Катушка зажигания и воспламенитель (только для автомобилей со спецификацией CALIFORNIA) |
Панель приборов (3,0 л)
| № | Номинал, Ампер | Схема |
|---|---|---|
| 1 | 15A | Вентилятор отопителя |
| 2 | 15A | Вентилятор отопителя |
| 3 | 15A | Замок двери с электроприводом, вход без ключа |
| 4 | 20A | Прикуриватель, Зеркала заднего вида с дистанционным управлением, Обогрев зеркал |
| 5 | 10A | Задний фонарь, Габаритный свет |
| 6 | 15A | подушка безопасности SRS |
| 7 | 15A | Передняя противотуманная фара |
| 8 | 30A | Соленоид ABS (VDC) |
| 9 | 15A | Радио, Часы |
| 10 | 15A | Трейлер |
| 11 | 15A | Система зажигания двигателя, подушка безопасности SRS |
| 12 | 10A | Регулировка яркости освещения |
| 13 | 15A | Топливный насос |
| 14 | 10A | Стеклоочиститель и омыватель заднего стекла |
| 15 | 30A | Стеклоочиститель и омыватель лобового стекла |
| 16 | 20A | Стоп-сигнал |
| 17 | 15A | Кондиционер |
| 18 | 15A | Фонарь заднего хода, Круиз-контроль, Управление ABS (VDC) |
| 19 | 20A | Стеклоочиститель антиобледенитель |
| 20 | 20A | Аудиоусилитель McIntosh (при наличии) |
| 21 | 20A | Розетка для аксессуаров, Обогрев сиденья |
Моторный отсек (2,5 л)
| № | Номинал, Ампер | Схема |
|---|---|---|
| 1 | 20A | Вентилятор охлаждения радиатора (основной) |
| 2 | 20A | Вентилятор охлаждения радиатора (дополнительный) |
| 3 | 50A | АБС двигатель |
| 4 | 20A | Обогрев заднего стекла |
| 5 | 15A | Проблесковый маячок, звуковой сигнал |
| 6 | 15A | Счетчик, контрольная лампа системы подушек безопасности SRS |
| 7 | 10A | Блок управления АКПП, БЛОК АБС |
| 8 | 10A | Генератор |
| 9 | 15A | Фара (правая сторона) |
| 10 | 15A | Фара (левая сторона) |
| 11 | 20A | Выключатель освещения |
| 12 | 15A | Часы, Внутреннее освещение |
Моторный отсек (3,0 л)
| № | Номинал, Ампер | Схема |
|---|---|---|
| 1 | 30A | Вентилятор охлаждения радиатора (основной) |
| 2 | 30A | Вентилятор охлаждения радиатора (дополнительный) |
| 3 | 30A | АБС двигатель |
| 3 | 50A | двигатель постоянного тока |
| 4 | 30A | Аудиоусилитель McIntosh (при наличии) |
| 5 | 20A | Обогрев заднего стекла |
| 6 | 15A | Проблесковый маячок, звуковой сигнал |
| 7 | 15A | Счетчик, контрольная лампа системы подушек безопасности SRS |
| 8 | 10A | Блок управления АКПП, БЛОК АБС |
| 9 | 10A | Генератор |
| 10 | 15A | Фара (правая сторона) |
| 11 | 15A | Фара (левая сторона) |
| 12 | 20A | Выключатель освещения |
| 13 | 15A | Часы, Внутреннее освещение |
