Предохранители и реле Subaru Legacy / Outback (2020…)
Схемы относятся к указанным годам и вариантам Subaru Legacy / Outback (2020…). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Subaru.

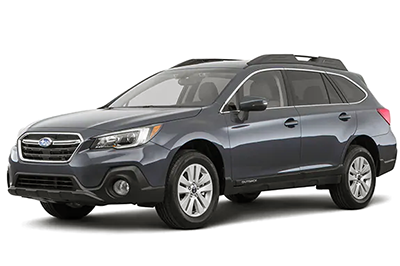

Расположение предохранителей Subaru Legacy/Outback 2020…
Предохранители прикуривателя (розетки) в Subaru Legacy и Outback являются предохранители № 2 «СИГАРА» и № 7 «РОЗЕТКА 12 В» в блоке предохранителей панели приборов.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

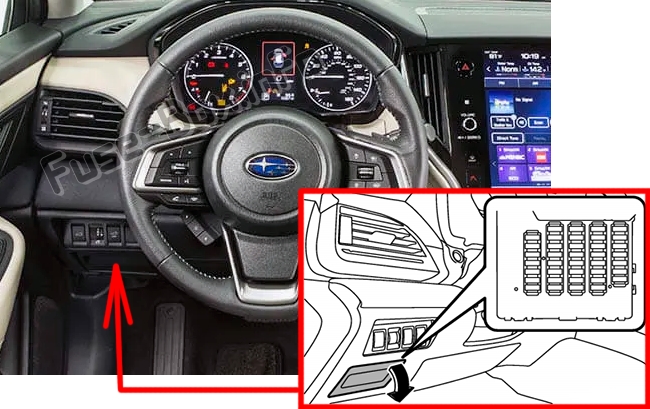

Пассажирский салон
Он расположен за крышкой внизу и слева от руля.

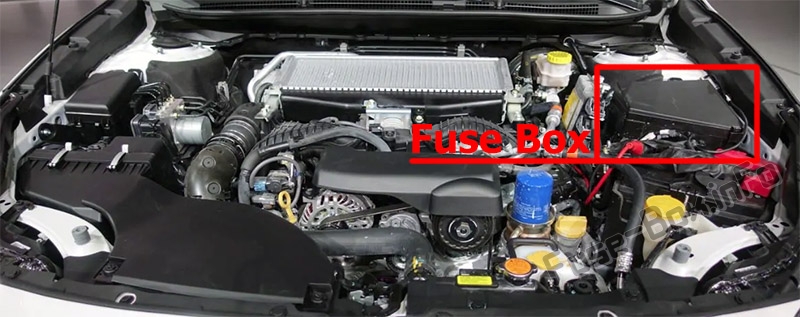

Блок предохранителей в моторном отсеке
Схемы блока предохранителей
Схемы блока предохранителей
2020

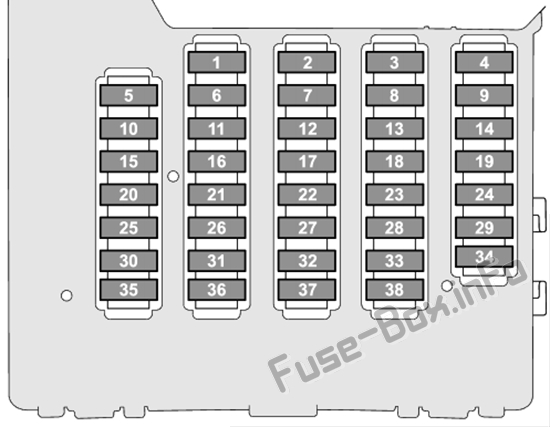

Приборная доска
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | - | Не используется |
| 2 | 20 A | СИГАРА |
| 3 | 7,5 А | ИГ А-1 |
| 4 | 15 A | АУДИО НАВИ |
| 5 | 10 A | ИГ Б-2 |
| 6 | 7,5 А | METER IG (DCDC) |
| 7 | 20 A | РОЗЕТКА 12В |
| 8 | 10 A | Кондиционер ИГ |
| 9 | 7,5 А | ACC |
| 10 | 7,5 А | ИГ Б-1 |
| 11 | 7,5 А | ЗРЕНИЕ (DCDC) |
| 12 | - | Не используется |
| 13 | 7,5 А | ИГ А-3 |
| 14 | - | Не используется |
| 15 | - | Не используется |
| 16 | 7,5 А | БЛОК ИГ (DCDC) |
| 17 | 7,5 А | ЗЕРКАЛО АКК |
| 18 | - | Не используется |
| 19 | 10 A | ИГ А-2 |
| 20 | 10 A | ПОДУШКА БЕЗОПАСНОСТИ |
| 21 | 7,5 А | ИГ кондиционера (DCDC) |
| 22 | 10 A | ЗРЕНИЕ |
| 23 | 7,5 А | ИГА-4 |
| 24 | 7,5 А | A/C ACC (DCDC) |
| 25 | 7,5 А | БЛОК +B (DCDC) |
| 26 | 10 A | РЕЗЕРВНОЕ КОПИРОВАНИЕ |
| 27 | 15 A | СИДЕНЬЕ HTR Р |
| 28 | 20 A | ТРЕЙЛ Р.ФОГ |
| 29 | - | Не используется |
| 30 | 7,5 А | РЕЗЕРВНОЕ КОПИРОВАНИЕ (DCDC) |
| 31 | 7,5 А | СМТ (ДКДК) |
| 32 | 15 A | ЗЕРКАЛО +B |
| 33 | 7,5 А | КЛЮЧ SW A |
| 34 | - | Не используется |
| 35 | 7,5 А | ИЛЛЮМИ (DCDC) |
| 36 | 7,5 А | КЛЮЧ SW B |
| 37 | 15 A | БЛОК +B1 |
| 38 | 7,5 А | БЛОК +B2 |

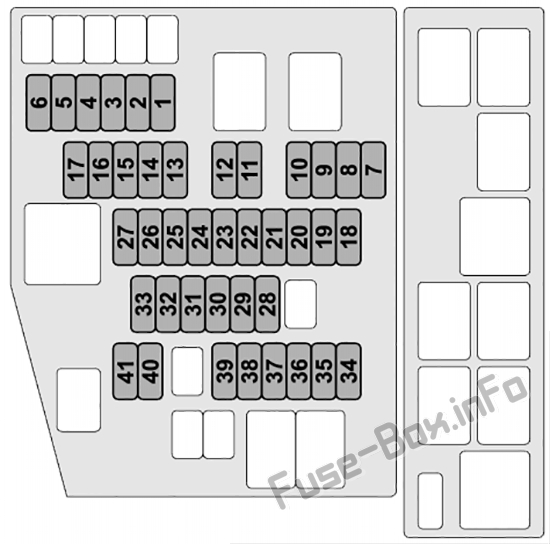

Моторного отсека
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | - | Не используется |
| 2 | 7,5 А | OBD |
| 3 | 7,5 А | STOP |
| 4 | 10 A | MB-B |
| 5 | 7,5 А | ПУ Б/УП |
| 6 | 30 A | JB-B2 |
| 7 | 7,5 А | М/Б-ИГ1 |
| 8 | 7,5 А | М/Б-ИГ2 |
| 9 | 10 A | М/Б-ИГ3 |
| 10 | 7,5 А | М/Б-IG4 |
| 11 | 7,5 А | РОГ 1 |
| 12 | 7,5 А | РОГ2 |
| 13 | 10 A | TAIL |
| 14 | 15 A | ОПАСНОСТЬ |
| 15 | 20 A | D/L |
| 16 | 20 A | F/P |
| 17 | - | Не используется |
| 18 | - | Не используется |
| 19 | 10 A | AVCS |
| 20 | 15 A | ETC |
| 21 | 15 A | TCU |
| 22 | 7,5 А | вариатор ССР |
| 23 | 10 A | E/G2 |
| 24 | 15 A | ИС КАТУШКА |
| 25 | 20 A | О2 ХТР |
| 26 | 20 A | DI |
| 27 | 15 A | E/G1 |
| 28 | 25 A | ГЛАВНЫЙ ВЕНТИЛЯТОР |
| 29 | 15 A | ДЕИЛЬЕР |
| 30 | 30 A | ВДК СОЛ |
| 31 | 15 A | F-КОНЕЦ |
| 32 | 30 A | F.WIP |
| 33 | 25 A | R.DEF |
| 34 | 30 A | РЕЗЕРВНОЕ КОПИРОВАНИЕ |
| 35 | 20 A | HTR |
| 36 | 25 A | ВСПОМОГАТЕЛЬНЫЙ ВЕНТИЛЯТОР |
| 37 | 15 A | R.WIP |
| 38 | 20 A | ВОЗДУХОДУВКА |
| 39 | 20 A | ВОЗДУХОДУВКА |
| 40 | 10 A | MB-A |
| 41 | - | Не используется |
