Предохранители и реле Subaru Legacy (2015-2019)
Схемы относятся к указанным годам и вариантам Subaru Legacy (2015-2019). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Subaru.
Расположение предохранителей Subaru Legacy 2015-2019

Предохранители прикуривателя (розетки) в Subaru Legacy являются предохранители № 2 «РОЗЕТКА 12В» и № 7 «СИГАРА» в блоке предохранителей панели приборов.
Оглавление
Расположение блока предохранителей

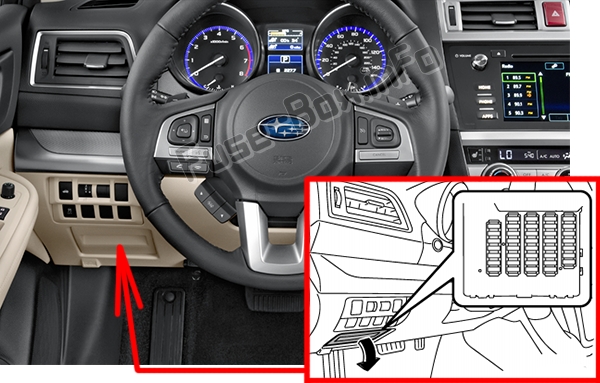

Пассажирский салон
Блок предохранителей находится за крышкой слева от рулевого колеса.

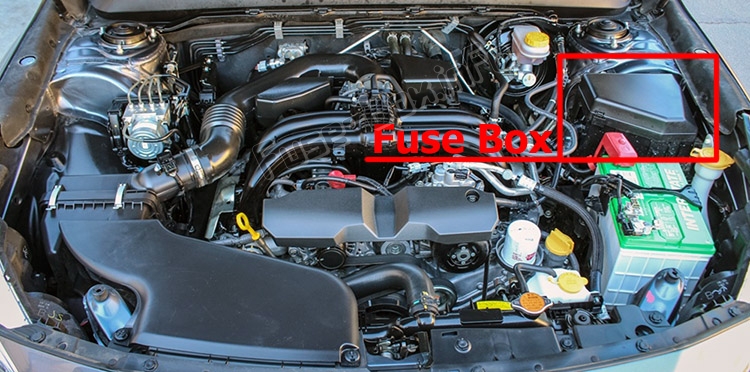

Моторного отсека

Схемы блока предохранителей
2015

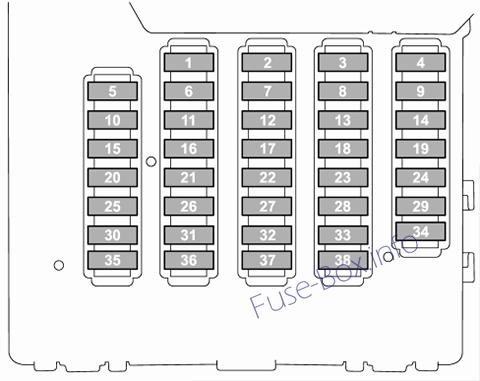

Приборная доска

| № | Номинал, Ампер | Схема |
|---|---|---|
| 1 | 7.5A | СТАРТ1 |
| 2 | 20A | РОЗЕТКА 12В |
| 3 | 7.5A | ИГ1-1 |
| 4 | 15A | АУДИО НАВИ |
| 5 | 15A | УСТАНОВКА ИГ2-2 |
| 6 | 20A | P/W R.LH |
| 7 | 10A | СИГАРА |
| 8 | 15A | Кондиционер ИГ |
| 9 | 7.5A | ACC |
| 10 | 7.5A | УСТАНОВКА ИГ2-1 |
| 11 | 30A | П/З ГЛАВНЫЙ1 |
| 12 | 7.5A | СТАРТ2 |
| 13 | Пустой | |
| 14 | 7.5A | ЕДИНИЦА+В |
| 15 | 7.5A | МЕТР ИГ |
| 16 | 20A | P/W R.RH |
| 17 | 7.5A | MIR |
| 18 | 7.5A | ЛАМПА ИГ |
| 19 | 7.5A | ИГ1-2 |
| 20 | 10A | ПОДУШКА БЕЗОПАСНОСТИ SRS |
| 21 | 20A | П/В ПАСС1 |
| 22 | 15A | СИДЕНЬЕ HTR Р |
| 23 | 10A | DRL |
| 24 | 20A | П/З ГЛАВНЫЙ2 |
| 25 | Пустой | |
| 26 | 10A | РЕЗЕРВНОЕ КОПИРОВАНИЕ |
| 27 | 20A | УДАЛЕНИЕ ОБЛЕДЕНИЙ СТЕКЛООЧИСТИТЕЛЕЙ |
| 28 | 20A | ТРЕЙЛ Р.ФОГ |
| 29 | 20A | П/В ПАСС2 |
| 30 | Пустой | |
| 31 | 7.5A | SMT |
| 32 | 15A | СЕАТ ХТР Ф |
| 33 | 7.5A | КЛЮЧ ПО |
| 34 | 7.5A | Д_ОП+Б |
| 35 | 20A | СОЛНЕЧНАЯ КРЫША |
| 36 | Пустой | |
| 37 | 7.5A | STOP |
| 38 | 7.5A | ЗРЕНИЕ |

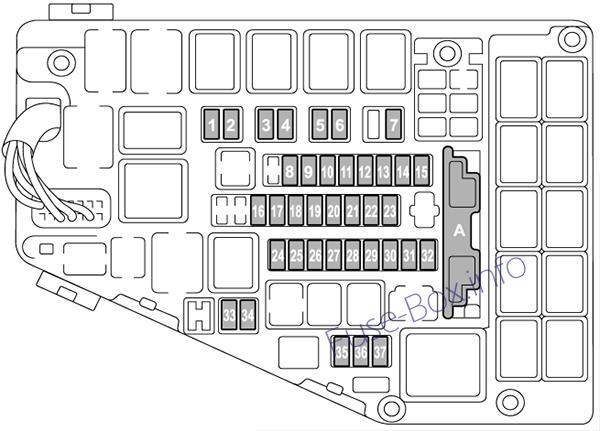

Моторного отсека

| № | Номинал, Ампер | Схема |
|---|---|---|
| 1 | 7.5A | СИГНАЛ ПРАВЫЙ |
| 2 | 7.5A | РОГ левый |
| 3 | 10A | ИЛЛЮМИ |
| 4 | 10A | TAIL |
| 5 | 15A | В/Н НГ ПРАВ |
| 6 | 15A | В/Н НИ ЛЕВ |
| 7 | 10A | В/Н ВЫС ЛЕВ |
| 8 | 15A | D/L |
| 9 | 10A | В/Л ВЫС ПРАВ |
| 10 | 7.5A | АЛЬТ-С |
| 11 | 20A | FUEL |
| 12 | 15A | ОПАСНОСТЬ |
| 13 | 30A | IG2 |
| 14 | 7.5A | ПУ Б/УП |
| 15 | 7.5A | OBD |
| 16 | 20A | O2 HTR (модели 2,5 л) |
| 16 | 25A | O2 HTR (модели 3,6 л) |
| 17 | 15A | E/G2 |
| 18 | 15A | ETC |
| 19 | 15A | E/G1 |
| 20 | 15A | AVCS |
| 21 | 15A | INJ |
| 22 | 7.5A | вариатор ССР |
| 23 | 20A | TCU |
| 24 | 30A | РЕЗЕРВНОЕ КОПИРОВАНИЕ |
| 25 | 7.5A | АКТГС |
| 26 | 25A | ВСПОМОГАТЕЛЬНЫЙ ВЕНТИЛЯТОР |
| 27 | 25A | ГЛАВНЫЙ ВЕНТИЛЯТОР |
| 28 | 30A | АБС СОЛ |
| 29 | 20A | АУДИО |
| 30 | 25A | R.DEF |
| 31 | 15A | ВОЗДУХОДУВКА |
| 32 | 15A | ВОЗДУХОДУВКА |
| 33 | 10A | F.FOG правый |
| 34 | 10A | F.FOG левый |
| 35 | 15A | Р.ВАЙПЕР |
| 36 | 15A | F.WASH |
| 37 | 30A | F.ДВИГАТЕЛЬ |
2016
Приборная доска

| № | Номинал, Ампер | Схема |
|---|---|---|
| 1 | 7.5A | СТАРТ1 |
| 2 | 20A | РОЗЕТКА 12В |
| 3 | 7.5A | ИГ1-1 |
| 4 | 15A | АУДИО НАВИ |
| 5 | 15A | УСТАНОВКА ИГ2-2 |
| 6 | 20A | P/W R.LH |
| 7 | 10A | СИГАРА |
| 8 | 15A | Кондиционер ИГ |
| 9 | 7.5A | ACC |
| 10 | 7.5A | УСТАНОВКА ИГ2-1 |
| 11 | 30A | П/З ГЛАВНЫЙ1 |
| 12 | 7.5A | СТАРТ2 |
| 13 | Пустой | |
| 14 | 7.5A | ЕДИНИЦА+В |
| 15 | 7.5A | МЕТР ИГ |
| 16 | 20A | P/W R.RH |
| 17 | 7.5A | MIR |
| 18 | 7.5A | ЛАМПА ИГ |
| 19 | 7.5A | ИГ1-2 |
| 20 | 10A | ПОДУШКА БЕЗОПАСНОСТИ SRS |
| 21 | 20A | П/В ПАСС1 |
| 22 | 15A | СИДЕНЬЕ HTR Р |
| 23 | 10A | DRL |
| 24 | 20A | П/З ГЛАВНЫЙ2 |
| 25 | Пустой | |
| 26 | 10A | РЕЗЕРВНОЕ КОПИРОВАНИЕ |
| 27 | 20A | УДАЛЕНИЕ ОБЛЕДЕНИЙ СТЕКЛООЧИСТИТЕЛЕЙ |
| 28 | 20A | ТРЕЙЛ Р.ФОГ |
| 29 | 20A | П/В ПАСС2 |
| 30 | Пустой | |
| 31 | 7.5A | SMT |
| 32 | 15A | СЕАТ ХТР Ф |
| 33 | 7.5A | КЛЮЧ ПО |
| 34 | 7.5A | Д_ОП+Б |
| 35 | 20A | СОЛНЕЧНАЯ КРЫША |
| 36 | Пустой | |
| 37 | 7.5A | STOP |
| 38 | 7.5A | ЗРЕНИЕ |

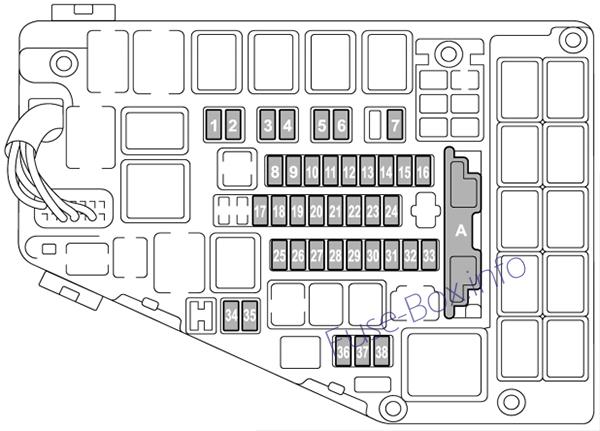

Моторного отсека

| № | Номинал, Ампер | Схема |
|---|---|---|
| 1 | 7.5A | СИГНАЛ ПРАВЫЙ |
| 2 | 7.5A | РОГ левый |
| 3 | 10A | ИЛЛЮМИ |
| 4 | 10A | TAIL |
| 5 | 15A | В/Н НГ ПРАВ |
| 6 | 15A | В/Н НИ ЛЕВ |
| 7 | 10A | В/Н ВЫС ЛЕВ |
| 8 | 7.5A | DCM |
| 9 | 15A | D/L |
| 10 | 10A | В/Л ВЫС ПРАВ |
| 11 | 7.5A | АЛЬТ-С |
| 12 | 20A | FUEL |
| 13 | 15A | ОПАСНОСТЬ |
| 14 | 30A | IG2 |
| 15 | 7.5A | ПУ Б/УП |
| 16 | 7.5A | OBD |
| 17 | 20A | O2 HTR (модели 2,5 л) |
| 17 | 25A | O2 HTR (модели 3,6 л) |
| 18 | 15A | E/G2 |
| 19 | 15A | ETC |
| 20 | 15A | E/G1 |
| 21 | 15A | AVCS |
| 22 | 15A | INJ |
| 23 | 7.5A | вариатор ССР |
| 24 | 20A | TCU |
| 25 | 30A | РЕЗЕРВНОЕ КОПИРОВАНИЕ |
| 26 | 7.5A | АКТГС |
| 27 | 25A | ВСПОМОГАТЕЛЬНЫЙ ВЕНТИЛЯТОР |
| 28 | 25A | ГЛАВНЫЙ ВЕНТИЛЯТОР |
| 29 | 30A | АБС СОЛ |
| 30 | 20A | АУДИО |
| 31 | 25A | R.DEF |
| 32 | 15A | ВОЗДУХОДУВКА |
| 33 | 15A | ВОЗДУХОДУВКА |
| 34 | 10A | F.FOG правый |
| 35 | 10A | F.FOG левый |
| 36 | 15A | Р.ВАЙПЕР |
| 37 | 15A | F.WASH |
| 38 | 30A | F.ДВИГАТЕЛЬ |
2017
Приборная доска

| № | Номинал, Ампер | Схема |
|---|---|---|
| 1 | 7.5A | СТАРТ1 |
| 2 | 20A | РОЗЕТКА 12В |
| 3 | 7.5A | ИГ1-1 |
| 4 | 15A | АУДИО НАВИ |
| 5 | 15A | УСТАНОВКА ИГ2-2 |
| 6 | 20A | P/W R.LH |
| 7 | 10A | СИГАРА |
| 8 | 15A | Кондиционер ИГ |
| 9 | 7.5A | ACC |
| 10 | 7.5A | УСТАНОВКА ИГ2-1 |
| 11 | 30A | П/З ГЛАВНЫЙ1 |
| 12 | 7.5A | СТАРТ2 |
| 13 | Пустой | |
| 14 | 7.5A | ЕДИНИЦА+В |
| 15 | 7.5A | МЕТР ИГ |
| 16 | 20A | P/W R.RH |
| 17 | 7.5A | MIR |
| 18 | 7.5A | ЛАМПА ИГ |
| 19 | 7.5A | ИГ1-2 |
| 20 | 10A | ПОДУШКА БЕЗОПАСНОСТИ SRS |
| 21 | 20A | П/В ПАСС1 |
| 22 | 15A | СИДЕНЬЕ HTR Р |
| 23 | 10A | DRL |
| 24 | 20A | П/З ГЛАВНЫЙ2 |
| 25 | Пустой | |
| 26 | 10A | РЕЗЕРВНОЕ КОПИРОВАНИЕ |
| 27 | 20A | УДАЛЕНИЕ ОБЛЕДЕНИЙ СТЕКЛООЧИСТИТЕЛЕЙ |
| 28 | 20A | ТРЕЙЛ Р.ФОГ |
| 29 | 20A | П/В ПАСС2 |
| 30 | Пустой | |
| 31 | 7.5A | SMT |
| 32 | 15A | СЕАТ ХТР Ф |
| 33 | 7.5A | КЛЮЧ ПО |
| 34 | 7.5A | Д_ОП+Б |
| 35 | 20A | СОЛНЕЧНАЯ КРЫША |
| 36 | Пустой | |
| 37 | 7.5A | STOP |
| 38 | 7.5A | ЗРЕНИЕ |

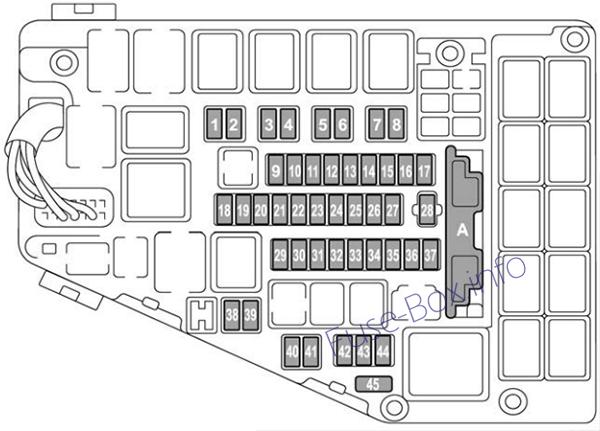

Моторного отсека

| № | Номинал, Ампер | Схема |
|---|---|---|
| 1 | 7.5A | СИГНАЛ ПРАВЫЙ |
| 2 | 7.5A | РОГ левый |
| 3 | 10A | ИЛЛЮМИ |
| 4 | 10A | TAIL |
| 5 | 15A | В/Н НГ ПРАВ |
| 6 | 15A | В/Н НИ ЛЕВ |
| 7 | Пустой | |
| 8 | 10A | В/Н ВЫС ЛЕВ |
| 9 | 7.5A | DCM |
| 10 | 15A | D/L |
| 11 | 10A | В/Л ВЫС ПРАВ |
| 12 | 7.5A | АЛЬТ-С |
| 13 | 20A | FUEL |
| 14 | 15A | ОПАСНОСТЬ |
| 15 | 30A | IG2 |
| 16 | 7.5A | ПУ Б/УП |
| 17 | 7.5A | OBD |
| 18 | Пустой | |
| 19 | Пустой | |
| 20 | 20A | O2 HTR (модели 2,5 л) |
| 20 | 25A | O2 HTR (модели 3,6 л) |
| 21 | 15A | E/G2 |
| 22 | 15A | ETC |
| 23 | 15A | E/G1 |
| 24 | 15A | AVCS |
| 25 | 15A | INJ |
| 26 | 7.5A | вариатор ССР |
| 27 | 20A | TCU |
| 28 | Пустой | |
| 29 | 30A | РЕЗЕРВНОЕ КОПИРОВАНИЕ |
| 30 | 7.5A | АКТГС |
| 31 | 25A | ВСПОМОГАТЕЛЬНЫЙ ВЕНТИЛЯТОР |
| 32 | 25A | ГЛАВНЫЙ ВЕНТИЛЯТОР |
| 33 | 30A | АБС СОЛ |
| 34 | 20A | АУДИО |
| 35 | 25A | R.DEF |
| 36 | 15A | ВОЗДУХОДУВКА |
| 37 | 15A | ВОЗДУХОДУВКА |
| 38 | 10A | F.FOG правый |
| 39 | 10A | F.FOG левый |
| 40 | Пустой | |
| 41 | 15A | СТРГ/ч |
| 42 | 15A | Р.ВАЙПЕР |
| 43 | 15A | F.WASH |
| 44 | 30A | F.ДВИГАТЕЛЬ |
| 45 | Пустой |
2018, 2019
Приборная доска

| № | Номинал, Ампер | Схема |
|---|---|---|
| 1 | 7.5A | СТАРТ1 |
| 2 | 20A | РОЗЕТКА 12В |
| 3 | 7.5A | ИГ1-1 |
| 4 | 15A | АУДИО НАВИ |
| 5 | 15A | УСТАНОВКА ИГ2-2 |
| 6 | 20A | P/W R.LH |
| 7 | 10A | СИГАРА |
| 8 | 15A | Кондиционер ИГ |
| 9 | 7.5A | ACC |
| 10 | 7.5A | УСТАНОВКА ИГ2-1 |
| 11 | 30A | П/З ГЛАВНЫЙ1 |
| 12 | 7.5A | СТАРТ2 |
| 13 | Пустой | |
| 14 | 7.5A | ЕДИНИЦА+В |
| 15 | 7.5A | МЕТР ИГ |
| 16 | 20A | P/W R.RH |
| 17 | 7.5A | MIR |
| 18 | 7.5A | ЛАМПА ИГ |
| 19 | 7.5A | ИГ1-2 |
| 20 | 10A | ПОДУШКА БЕЗОПАСНОСТИ SRS |
| 21 | 20A | П/В ПАСС1 |
| 22 | 15A | СИДЕНЬЕ HTR Р |
| 23 | 10A | DRL |
| 24 | 20A | П/З ГЛАВНЫЙ2 |
| 25 | Пустой | |
| 26 | 10A | РЕЗЕРВНОЕ КОПИРОВАНИЕ |
| 27 | 20A | УДАЛЕНИЕ ОБЛЕДЕНИЙ СТЕКЛООЧИСТИТЕЛЕЙ |
| 28 | 20A | ТРЕЙЛ Р.ФОГ |
| 29 | 20A | П/В ПАСС2 |
| 30 | Пустой | |
| 31 | 7.5A | SMT |
| 32 | 15A | СЕАТ ХТР Ф |
| 33 | 7.5A | КЛЮЧ ПО |
| 34 | 7.5A | П/В ВСЕ |
| 35 | 20A | СОЛНЕЧНАЯ КРЫША |
| 36 | Пустой | |
| 37 | 7.5A | STOP |
| 38 | 7.5A | ЗРЕНИЕ |
Моторного отсека

| № | Номинал, Ампер | Схема |
|---|---|---|
| 1 | 7.5A | СИГНАЛ ПРАВЫЙ |
| 2 | 7.5A | РОГ левый |
| 3 | 10A | ИЛЛЮМИ |
| 4 | 10A | TAIL |
| 5 | 15A | В/Н НГ ПРАВ |
| 6 | 15A | В/Н НИ ЛЕВ |
| 7 | 10A | В/Л ВЫС ПРАВ |
| 8 | 10A | В/Н ВЫС ЛЕВ |
| 9 | 7.5A | DCM |
| 10 | 15A | D/L |
| 11 | Пустой | |
| 12 | Пустой | (модели 2,5 л) |
| 12 | 7.5A | АЛЬТ-С (модели 3,6 л) |
| 13 | 20A | FUEL |
| 14 | 15A | ОПАСНОСТЬ |
| 15 | 30A | IG2 |
| 16 | 7.5A | ПУ Б/УП |
| 17 | 7.5A | OBD |
| 18 | Пустой | |
| 19 | Пустой | |
| 20 | 20A | O2 HTR (модели 2,5 л) |
| 20 | 25A | O2 HTR (модели 3,6 л) |
| 21 | 15A | E/G2 |
| 22 | 15A | ETC |
| 23 | 15A | E/G1 |
| 24 | 15A | AVCS |
| 25 | 15A | INJ |
| 26 | 7.5A | вариатор ССР |
| 27 | 20A | TCU |
| 28 | Пустой | (модели 3,6 л) |
| 29 | 30A | РЕЗЕРВНОЕ КОПИРОВАНИЕ |
| 30 | Пустой | (модели 3,6 л) |
| 30 | 7.5A | АКТГС (модели 2,5 л) |
| 31 | Пустой | (модели 3,6 л) |
| 31 | 25A | ВСПОМОГАТЕЛЬНЫЙ ВЕНТИЛЯТОР (модели 2,5 л) |
| 32 | Пустой | |
| 32 | 25A | ГЛАВНЫЙ ВЕНТИЛЯТОР (модели 2,5 л) |
| 33 | 30A | АБС СОЛ |
| 34 | 20A | АУДИО |
| 35 | 25A | R.DEF |
| 36 | 15A | ВОЗДУХОДУВКА |
| 37 | 15A | ВОЗДУХОДУВКА |
| 38 | 10A | F.FOG правый |
| 39 | 10A | F.FOG левый |
| 40 | Пустой | |
| 41 | 15A | СТРГ/ч |
| 42 | 15A | Р.ВАЙПЕР |
| 43 | 15A | F.WASH |
| 44 | 30A | F.ДВИГАТЕЛЬ |
| 45 | Пустой |
